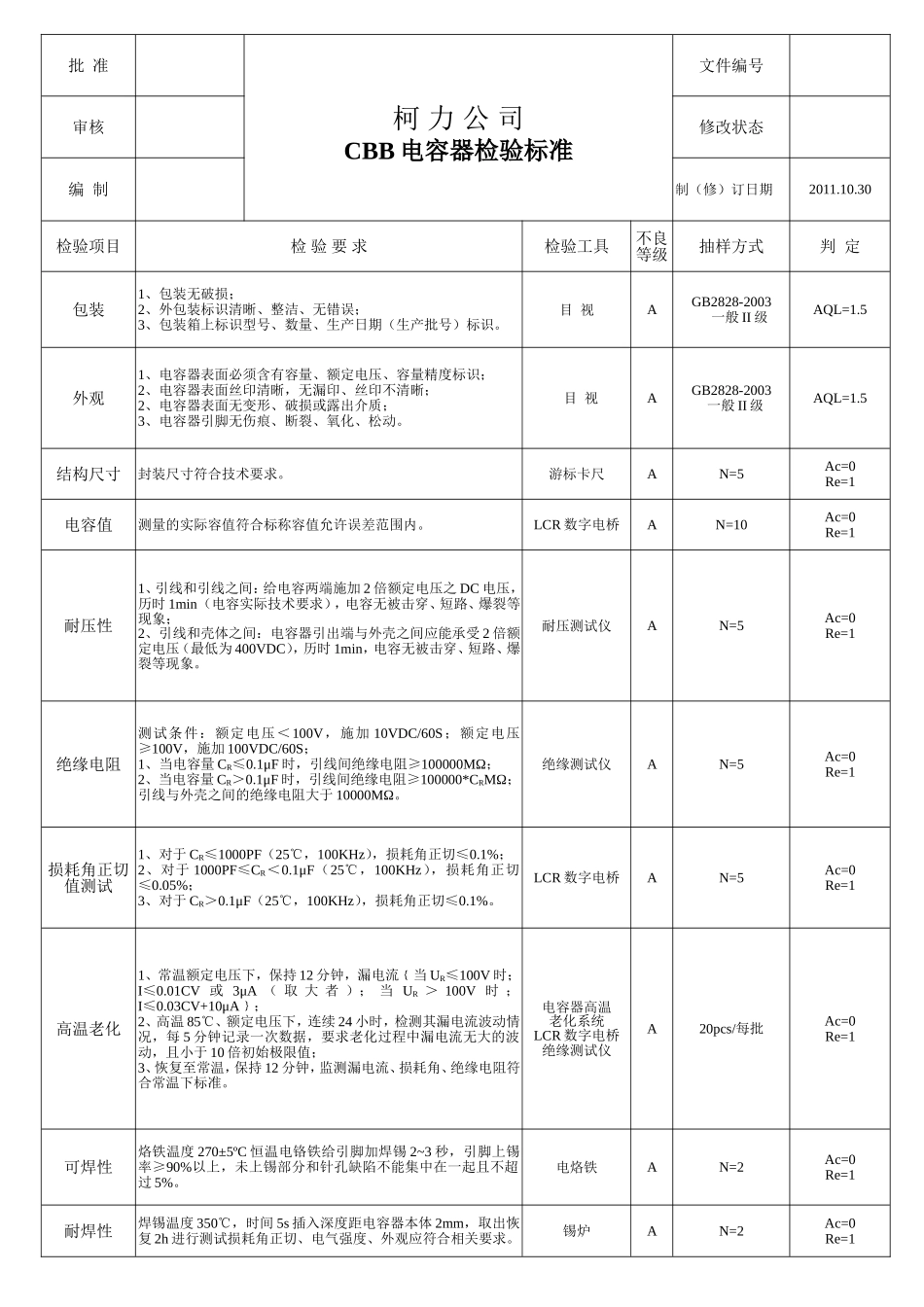

批 准 柯 力 公 司 CBB电容器检验标准 文件编号 审核 修改状态 编 制 制（修）订日期 2011.10.30 检验项目 检 验 要 求 检验工具 不良等级 抽样方式 判 定 包装 1、包装无破损； 2、外包装标识清晰、整洁、无错误； 3、包装箱上标识型号、数量、生产日期（生产批号）标识。 目 视 A GB2828-2003 一般II级 AQL=1.5 外观 1、 电容器表面必须含有容量、额定电压、容量精度标识； 2、 电容器表面丝印清晰，无漏印、丝印不清晰； 2、电容器表面无变形、破损或露出介质； 3、电容器引脚无伤痕、断裂、氧化、松动。 目 视 A GB2828-2003 一般II级 AQL=1.5 结构尺寸 封装尺寸符合技术要求。 游标卡尺 A N=5 Ac=0 Re=1 电容值 测量的实际容值符合标称容值允许误差范围内。 LCR数字电桥 A N=10 Ac=0 Re=1 耐压性 1、引线和引线之间：给电容两端施加2倍额定电压之DC电压，历时1min （电容实际技术要求），电容无被击穿、短路、爆裂等现象； 2、引线和壳体之间：电容器引出端与外壳之间应能承受2倍额定电压（最低为400VDC），历时1min，电容无被击穿、短路、爆裂等现象。 耐压测试仪 A N=5 Ac=0 Re=1 绝缘电阻 测试条件：额定电压＜100V，施加10VDC/60S；额定电压≥100V，施加100VDC/60S； 1、当电容量CR≤0.1μF时，引线间绝缘电阻≥100000MΩ； 2、当电容量CR＞0.1μF时，引线间绝缘电阻≥100000*CRMΩ； 引线与外壳之间的绝缘电阻大于10000MΩ。 绝缘测试仪 A N=5 Ac=0 Re=1 损耗角正切值测试 1、对于CR≤1000PF（25℃，100KHz），损耗角正切≤0.1%； 2、对于1000PF≤CR＜0.1μF（25℃，100KHz），损耗角正切≤0.05%； 3、对于CR＞0.1μF（25℃，100KHz），损耗角正切≤0.1%。 LCR数字电桥 A N=5 Ac=0 Re=1 高温老化 1、常温额定电压下，保持12分钟，漏电流﹛当UR≤100V时；I≤0.01CV或3μA（取大者）；当UR＞100V时；I≤0.03CV+10μA﹜； 2、高温85℃、额定电压下，连续24小时，检测其漏电流波动情况，每5分钟记录一次数据，要求老化过程中漏电流无大的波动，且小于10倍初始极限值； 3、恢复至常温，保持12分钟，监测漏电流、损耗角、绝缘电阻符合常温下标准。 电容器高温 老化系统 LCR数字电桥 绝缘测试仪 A 20pcs/每批 Ac=0 Re=1 可焊性 烙铁温度270±5ºC恒温电铬铁给引脚加焊锡2~3秒，引脚上锡率≥90%以上，未上锡部分和针孔缺陷不能集中在一起且不超过5%。 电烙铁 A N=2 Ac=0 Re=1 耐焊性 焊锡温度350℃，时间5s插入深度距电容器本体2mm，取出恢复2h进行测试损耗角正切、电气强度、外观应符合相关要求。 锡炉 A N=2 Ac=0 Re=1
