上学期复习 (2).ppt

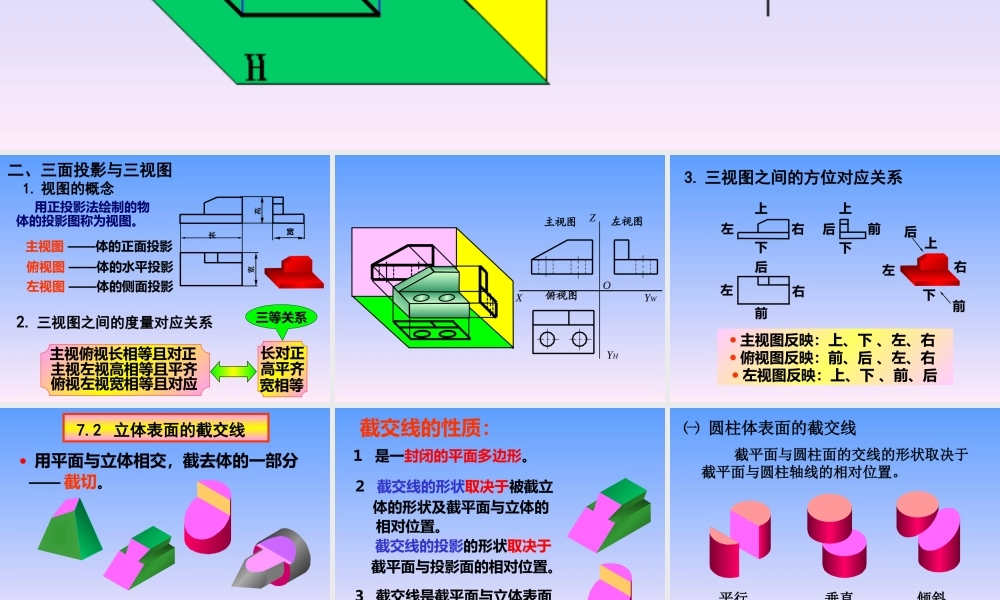

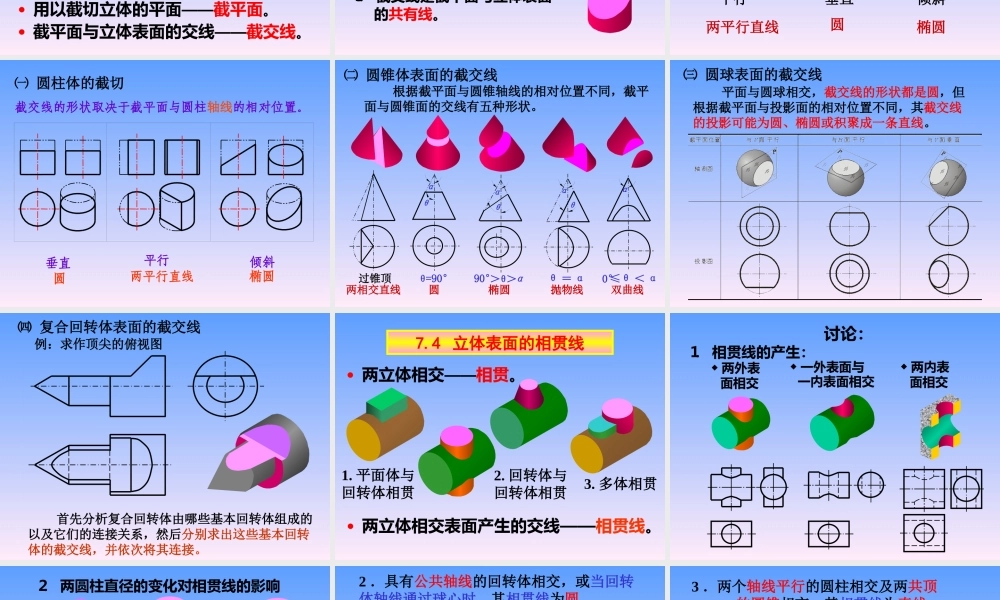

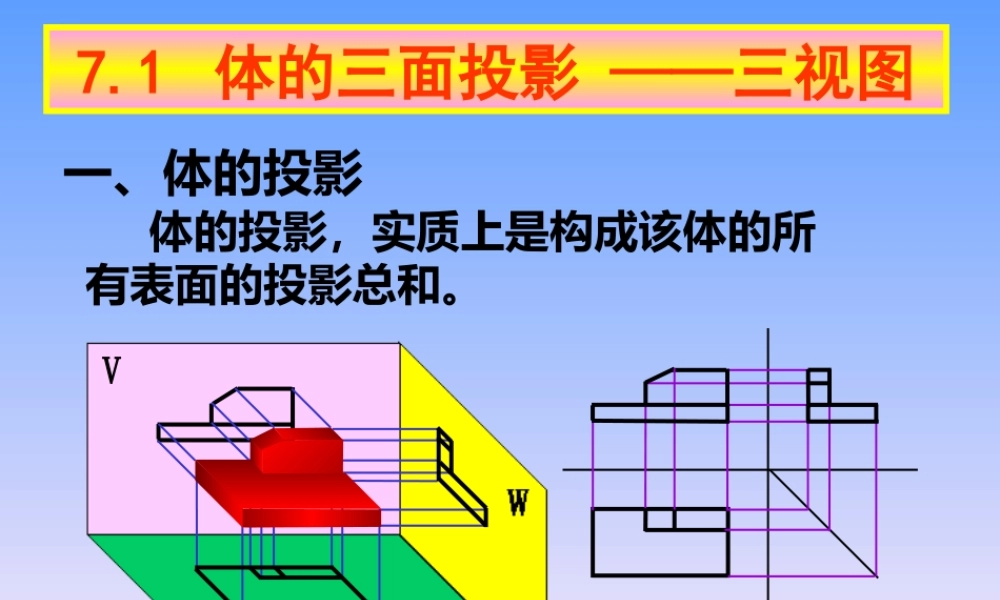

,V,7.1 体的三面投影 三视图,一、体的投影,体的投影，实质上是构成该体的所有表面的投影总和。,用正投影法绘制的物体的投影图称为视图。,二、三面投影与三视图,1.视图的概念,主视图 体的正面投影,俯视图 体的水平投影,左视图 体的侧面投影,2.三视图之间的度量对应关系,三等关系,主视左视高相等且平齐,俯视左视宽相等且对应,宽,主视图,俯视图,左视图,3.三视图之间的方位对应关系,主视图反映：上、下、左、右 俯视图反映：前、后、左、右 左视图反映：上、下、前、后,上,下,左,右,后,前,上,下,前,后,左,右,上,下,左,右,前,后,用平面与立体相交，截去体的一部分,截切。,截平面与立体表面的交线截交线。,用以截切立体的平面截平面。,7.2 立体表面的截交线,截交线的性质：,是一封闭的平面多边形。,截交线的形状取决于被截立,体的形状及截平面与立体的,相对位置。,截交线的投影的形状取决于,截平面与投影面的相对位置。,截交线是截平面与立体表面,的共有线。,圆柱体表面的截交线,截平面与圆柱面的交线的形状取决于截平面与圆柱轴线的相对位置。,垂直,圆,椭圆,平行,两平行直线,倾斜,圆柱体的截切,截交线的形状取决于截平面与圆柱轴线的相对位置。,垂直,圆,椭圆,平行,两平行直线,倾斜,
