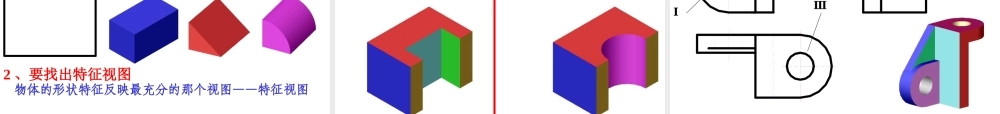

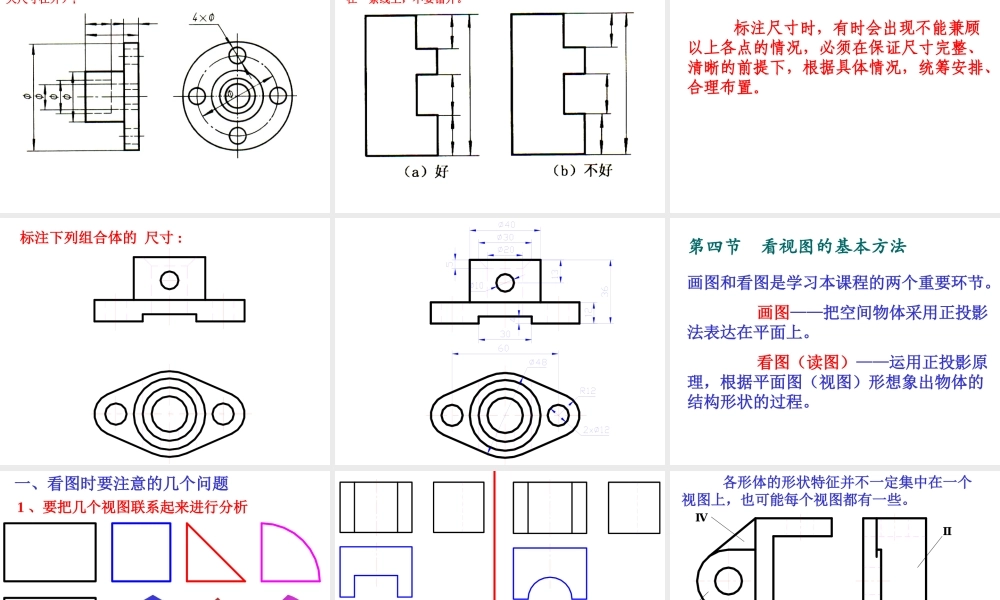

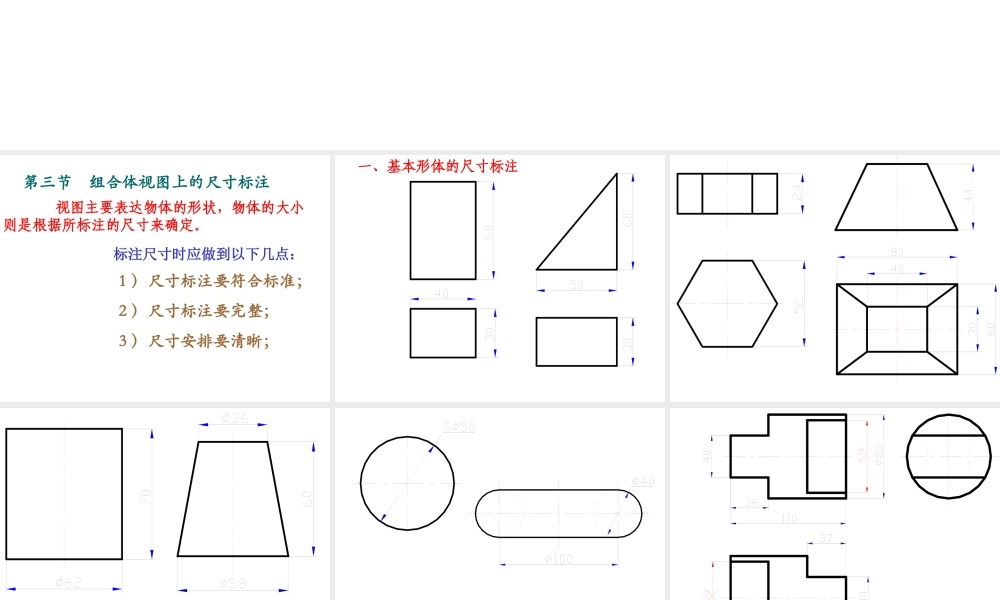

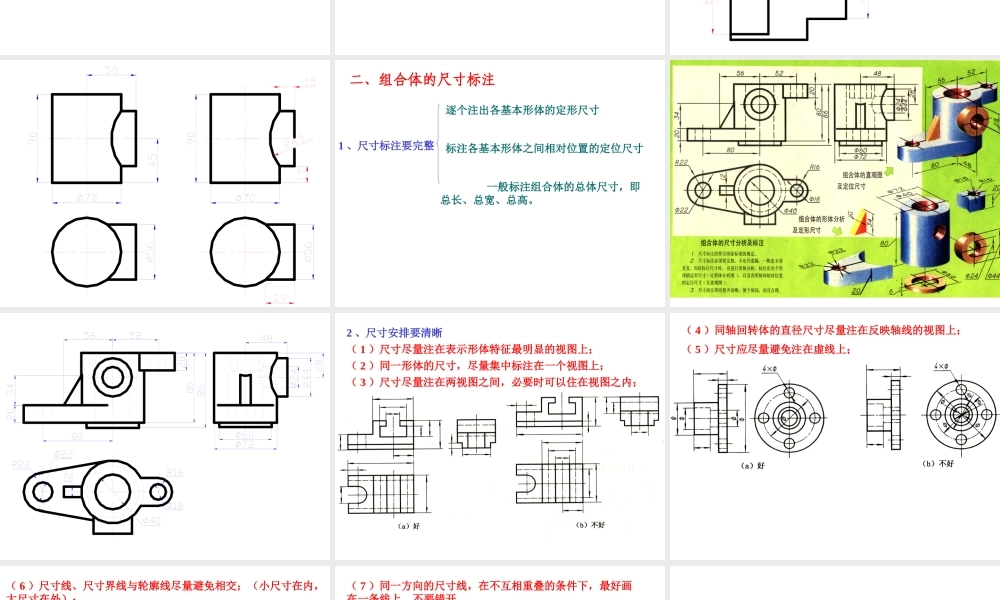

工程图学,第 十 二 讲,第 七 章 组合体的视图,第三节 组合体视图上的尺寸标注,第三节 组合体视图上的尺寸标注,视图主要表达物体的形状，物体的大小则是根据所标注的尺寸来确定。,标注尺寸时应做到以下几点：,1）尺寸标注要符合标准；2）尺寸标注要完整；3）尺寸安排要清晰；,一、基本形体的尺寸标注,二、组合体的尺寸标注,1、尺寸标注要完整,逐个注出各基本形体的定形尺寸,标注各基本形体之间相对位置的定位尺寸,一般标注组合体的总体尺寸，即总长、总宽、总高。,2、尺寸安排要清晰,（1）尺寸尽量注在表示形体特征最明显的视图上；,（2）同一形体的尺寸，尽量集中标注在一个视图上；,（3）尺寸尽量注在两视图之间，必要时可以住在视图之内；,（4）同轴回转体的直径尺寸尽量注在反映轴线的视图上；,（5）尺寸应尽量避免注在虚线上；,（6）尺寸线、尺寸界线与轮廓线尽量避免相交；（小尺寸在内，大尺寸在外）；,（7）同一方向的尺寸线，在不互相重叠的条件下，最好画在一条线上，不要错开。,标注尺寸时，有时会出现不能兼顾以上各点的情况，必须在保证尺寸完整、清晰的前提下，根据具体情况，统筹安排、合理布置。,标注下列组合体的 尺寸:,第四节 看视图的基本方法,画图和看图是学习本课程的两个重要环节。画图把空间物体采用正投影法表达在平面上。看图（读图）运用正投影原理，根据平面图（视图）形想象出物体的结构形状的过程。,一、看图时要注意的几个问题,1、要把几个视图联系起来进行分析,2、要找出特征视图,物体的形状特征反映最充分的那个视图特征视图,各形体的形状特征并不一定集中在一个视图上，也可能每个视图都有一些。,3、要注意视图中反映形体之间连结关系的图线,二、看图的方法和步骤,1、认识视图抓特征,认识视图：,找出反映物体特征较多的视图，以便了解大致形状。,以主视图为主，弄清楚图纸上各个视图的名称与投影方向。,抓特征：,2、分析形体对投影,用形体分析法，并根据“三等”对应关系，想出每一形体的形状。,看图时的一般顺序,先看主要部分，后看次要部分；,先看容易确定的部分，后看难以确定的部分；,先看整体形状，后看细节形状。,3、综合起来想整体,4、面形分析攻难点,一般情况下，视图中的一个封闭线框代表物体上一个面的投影，不同线框代表不同的面。,课外作业：7-31，7-32，7-33，7-347-40(1),7-41(1),
