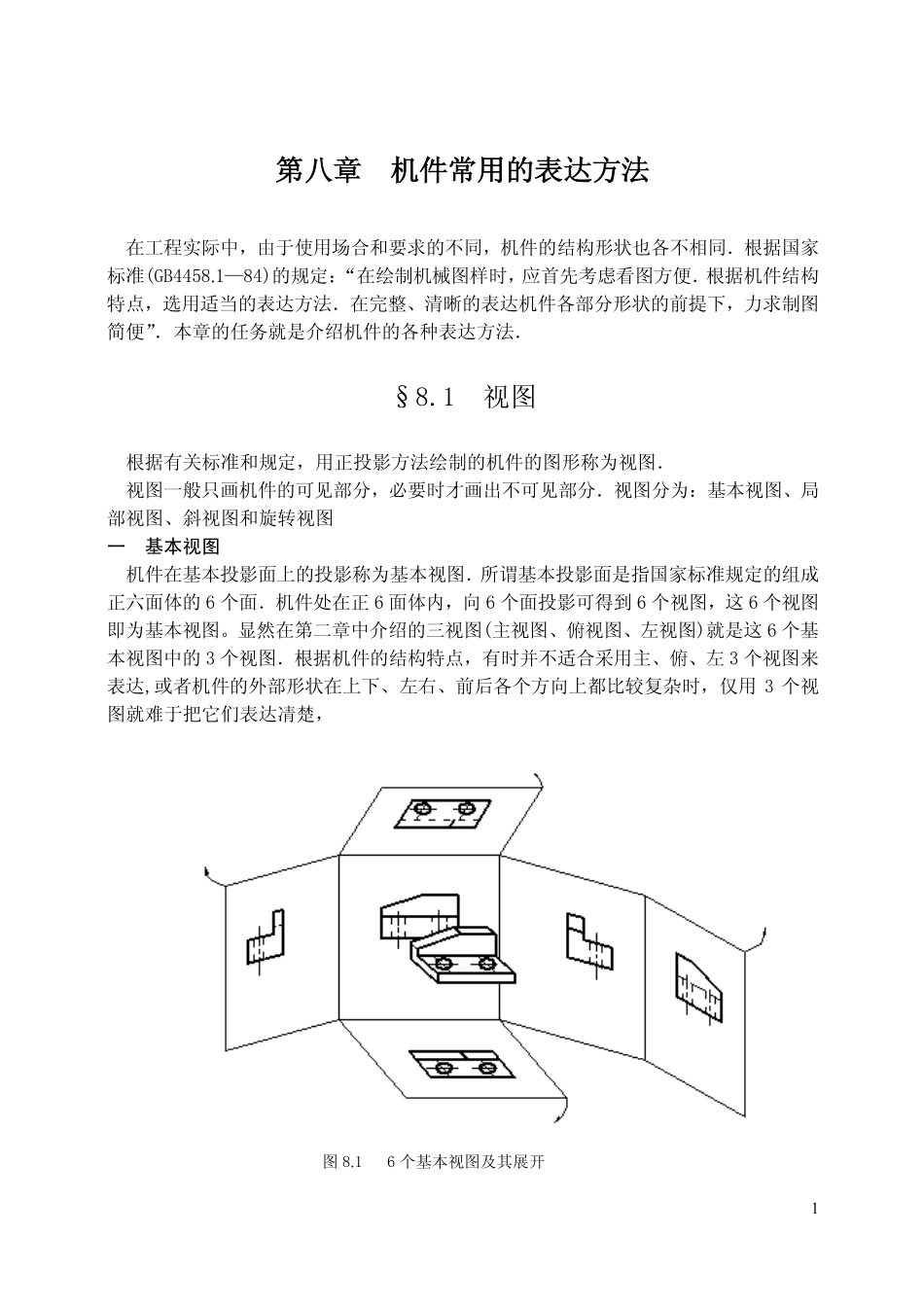

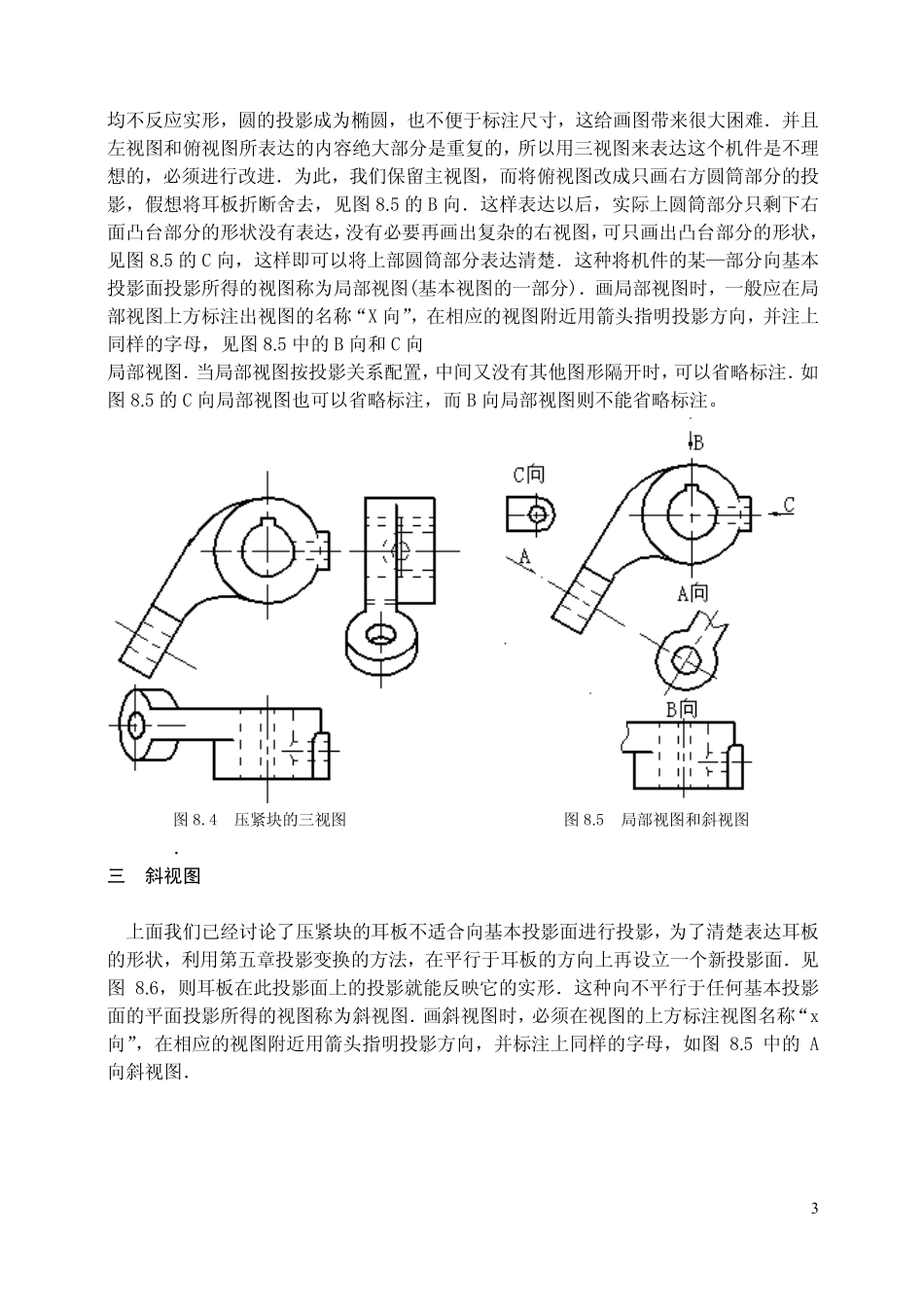

1第八章第八章 机件常用的表达方法机件常用的表达方法 在工程实际中，由于使用场合和要求的不同，机件的结构形状也各不相同根据国家标准(GB4458.184)的规定：“在绘制机械图样时，应首先考虑看图方便 根据机件结构特点，选用适当的表达方法在完整、清晰的表达机件各部分形状的前提下，力求制图简便”本章的任务就是介绍机件的各种表达方法 8.1 视图 根据有关标准和规定，用正投影方法绘制的机件的图形称为视图 视图一般只画机件的可见部分，必要时才画出不可见部分视图分为：基本视图、局部视图、斜视图和旋转视图 一 基本视图 机件在基本投影面上的投影称为基本视图 所谓基本投影面是指国家标准规定的组成正六面体的 6 个面机件处在正 6 面体内，向 6 个面投影可得到 6 个视图，这 6 个视图即为基本视图。显然在第二章中介绍的三视图(主视图、俯视图、左视图)就是这 6 个基本视图中的 3 个视图根据机件的结构特点，有时并不适合采用主、俯、左 3 个视图来表达,或者机件的外部形状在上下、左右、前后各个方向上都比较复杂时，仅用 3 个视图就难于把它们表达凊楚，图 8.1 6 个基本视图及其展开 2 所以国家标准规定再增加 3 个基本视图，它们是：右视图由右向左投影所得的视图；仰视图由下向上投影所得的视图；后视图由后向前投影所得的视图6 个基本视图必须按国家标准规定的方法进行展开，见图 8.1展开后的 6 个基本视图的配置关系见图 8.2如果在同一张图纸内按图 8.2 配置视图，一般不标注视图的名称 图 8.2 6 个基本视图的位置 如果根据实际的需要为了合理利用图幅而不按图 8.2 配置视图时，应在视图的上方标出视图的名称“X 向”(x 为大写拉丁字母)，并在相应的视图附近用箭头指明投影方向，在箭头旁注上相同的字母，见图 8.3.图 8.3 不按基本视图配置时的视图标注 二 局部视图 图 8.4 示出的是压紧块的三视图，由于压紧块的耳板是倾斜的，在左视图和俯视图上 3均不反应实形，圆的投影成为椭圆，也不便于标注尺寸，这给画图带来很大困难并且左视图和俯视图所表达的内容绝大部分是重复的，所以用三视图来表达这个机件是不理想的，必须进行改进为此，我们保留主视图，而将俯视图改成只画右方圆筒部分的投影，假想将耳板折断舍去，见图 8.5 的 B 向这样表达以后，实际上圆筒部分只剩下右面凸台部分的形状没有表达，没有必要再画出复杂的右视图，可只画出凸台部分的形状，见图 8.5 的 C 向，这样即可以将上部圆筒部分表达清楚这种将机件的某部分向基本投影面投影所得的视图称为局部视图(基本视图的一部分)画局部视图时，一般应在局部视图上方标注出视图的名称“X 向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母，见图 8.5 中的 B 向和 C 向 局部视图 当局部视图按投影关系配置，中间又没有其他图形隔开时，可以省略标注 如图 8.5 的 C 向局部视图也可以省略标注，而 B 向局部视图则不能省略标注。图 8.4 压紧块的三视图 图 8.5 局部视图和斜视图 三 斜视图 上面我们已经讨论了压紧块的耳板不适合向基本投影面进行投影，为了清楚表达耳板的形状，利用第五章投影变换的方法，在平行于耳板的方向上再设立一个新投影面见图 8.6，则耳板在此投影面上的投影就能反映它的实形这种向不平行于任何基本投影面的平面投影所得的视图称为斜视图 画斜视图时，必须在视图的上方标注视图名称“x向”，在相应的视图附近用箭头指明投影方向，并标注上同样的字母，如图 8.5 中的 A向斜视图 4 图 8.6 斜视图的形成 斜视图一般按投影关系配置，见图 8.5必要时也可以配置在其他适当位置在不致引起误解时，允许将图形旋转，但必须标注“X 向旋转”，如图 8.7 这里所举斜视图的图例只画了机件的一部分，所以称为局部斜视图局部的斜视图和前述的局部视图，它们的断裂边界应以波浪线表示，特别注意断裂边界只存在于实体部分，所以波浪线只能画在实体部分(表示断裂面的投影)当所表示的局部结构是完整的，且外轮廓线又成封闭时，波浪线可以省略不画，见图 8.7 中的 C 向 图 8.7 局部视图、斜视图的另一种配置方式 四 旋转视图 如图 8.8(a)所示机件，右边部分与水平面倾斜，直接向水平面投影就会变形，若假想将右边部分绕中部圆筒的轴线旋转到与水平面平行后再投影，就可反映实形这种假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后，再向该投影面投影，所得的视图称为旋转视图。如图 8.8(b)中的俯视图 旋转视图一般不加任何标注 5 (a)(b)图 8.8 旋转视图 8.2 剖视图 一 剖视图的概念 如图 8.9 所示为一支承座的三视图，见图 8.10(a)，它的主视图除了周边轮廓线是粗实线外，其余全是虚线因此，画图、读图和标注尺寸都很不方便然而对于具有孔、槽等内部结构 图 8.9 支承座的三视图 的机件，视图中出现虚线是不可避免的，而且内部结构越复杂，虚线就越多，视图就越 6不清楚为了解决这个矛盾，使机件内部原来不可见的部分变成可见，图中虚线变成实线，可假想用剖切面(一般用平面)剖开机件，并将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投影，见图 8.10(a)，这样所得的图形称为剖视图，简称剖视，如图 8.10(b)中的主视图。(a)(b)图 8.10 支承座的剖视图 二 剖视图的画法 1确定剖切平面的位置在画剖视图时，首先要选择合适的剖切平面位置为了能清楚表达机件内部结构的真实形状，避免剖切后产生不完整的结构要素剖切平面应尽可能平行于投影面，并且尽量通过较多的内部结构的轴线或对称平面 2画出剖视图根据剖视图的概念，将机件处在观察者和剖切平面之间的部分移去，再将其余部分向投影面投影即可得到剖视图因此它与视图的画法相同画图时应用粗实线画出 (a)(b)图 8.11 剖视图画法正误对比 7剖切后截断面(剖面)部分和截断面后面部分的投影 初学者往往容易漏画截断面后面部分的投影，见图 8.11(a)同时，也不能多画剖切面前面的投影画图时还应注意，因为剖切只是假想的，所以机件的某个视图画成剖视图后，其他视图仍然应按照完整机件画出，见图 8.11(b)中的俯、左视图 此外，为了使图形清晰，剖视图中应省略不要的虚线，如图 8.11(a)中，省略主视图上的虚线并不影响读图，即省略虚线后，从主、俯视图上仍可以完全看出底板的形状和厚(高)度但在图 8.12 中，主视图上的虚线不能省略，否则表达不清该机件的形状因此，凡虚线不画出并不影响机件的完整表达，即不影响读图时为不必要的虚线，应予省略，反之，为必要的虚线，应予保留 3.画剖面线为了清楚地区分机件的实体部 分和空心部分，便于想象出机件的内外结构形 状，即为了更便于读图，应在截断面的投影内画 出剖面符号国家标准“剖面符号”(GB4457.图 8.12 在视图中不可省略的虚线 584)中规定了机械图样中各种剖面符号及其 画法、现摘录部分常用的剖面符号，见表 8.1 表中金属材料的剖面符号用与水平方向成 45角、间隔均匀的细实线画出，向左或向右倾斜均可，通常称为剖面线必须强调的是同一机件不管有多少个剖开的图形，所有的剖面线的方向和间隔都必须一致，见图 8.11(b)当图形中的主要轮廓线与水平线成45角或接近 45角时，该图形的剖面线应画成与水平线成 30或 60角的平行线，其倾斜方向仍与其它图形的剖面线方向一致 表 8.1 剖 面 符 号 材料名称 剖面符号 材料名称 剖面符号 金属材料(已有规定剖 面 符 号者除外)木质胶合板(不分层数)线圈绕组元件 基础周围的泥土 转子、电子、变压器和电抗器等的叠钢片 混凝土 非金属材料(已有规定剖 面 符 号者除外)钢筋混凝土 8 4剖视图的标注为了便于读图，一般应在剖视图的上方用字母标出剖视图的名称“XX”，在相应的视图上用剖切符号表示剖切位置剖切符号是一条断开的粗实线线宽为 11.5b，线长为 510mm，并尽可能不与图形的轮廓线相交在这条粗实线的两个端部用箭头表示投影方向，并注上与剖视图同样的字母，如图 8.10(b)，由于制图的基本指导思想是在读图方便的前提下，应力求制图简便 因此，在不致引起误解的原则下，根据标准对剖视图标注的省略作出了如下具体规定：(1)剖视图按投影关系配置，中间又没有其他图形隔开，则可以省略表示投影关系的箭头，见图 8.11(b)(2)剖视图按投影关系配置，中间又没有其他图形隔开，且剖切平面通过机件的对称平面或基本对称平面，则可以省略标注如图 8.10(b)中的标注可以省略 上述剖视图的标注规定，原则上适用于下面介绍的各种剖视图 三 剖视图分类 剖视图按剖切范围的大小可以分为全剖视图，半剖视图和局部剖视图三种 1 全剖视图 用剖切平面完全地剖开机件所得的剖视图，称为全剖视图 如图 8.10(b)，图 8.11(b)和图 8.12 中的剖视图都是全部视图 2半剖视图当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以以对称中心线为界，一半画成剖视图用以表示机件的内部结构形状，另一半画成视图用以表达机件的外部结构形状，这种组合的图形称为半剖视图，见图 8.13 如果机件的结构形状接近于对称，且不对称部分已另有图形表达清楚，也可以画成半剖视图，见图 8.14 画半剖视图时应注意如下两点：(1)凡在剖切的半个视图上剖到的内部结构(已画成粗实线)，在不剖的半个视图上表示相应结构的虚线应全部省略不画(对小孔仍然需要画出中心线)(2)半剖视图中，剖与不剖的分界线应以点划线画出 半剖视图主要用于内部结构和外部结构形状都需要表达的对称(或基本对称)的机件 9 图 8.13 机件的半剖视图 图 8.14 局部不对称机件的半剖视图 103局部剖视图用剖切平面局部地剖开机 件所得的剖视图称为局部剖视图，见图 8.15 在画局部剖视图时，应用波浪线分界，波 浪线可以形象地比喻为机件断裂处实体断裂面 的形状因此，波浪线只能画在机件的实体部 分，图 8.16(a)的波浪线画法是错误的波浪 线也不应和图样上其它图线重合，见图 8.16(b)也不要画在其它图线的延长线上，见图 8.16(c)当被剖结构是回转体时，可以将该结 构的轴线作为剖切部分的分界线，见图 8.17.图 8.15 机构的局部剖视图 图 8.16 波浪线的错误画法 画局部剖视图时，剖切范围的大小，应根据机件的具体结构形状而定局部剖视图非常灵活运用适当，可以使图形简明，清晰但在一个视图中，如果局部剖视图的数量过多，就会使图形显得支离破碎，不利于读图 局部剖视图适用于机件的局部内部形状需要表达，而没有必要画成全剖视图或不宜画成全剖视图(机件的局部外形需要保留时)，又不能画成半剖视图(机件不具备对称或基本对称的条件)的场合.图 8.17 轴线作为剖切部分与不剖切部分的分界 11 四 剖切方法 剖切方法主要研究剖切平面的设置问题画剖视图时，可以用一个，也可以用几个剖切平面几个剖切平面可以是相交的，也可以是相互平行的，甚至既有平行，又有相交的用各种剖切平面剖开机件，即用各种剖切方法，原则上都可以画成全剖视图，半剖视图和局部剖视图，但当采用几个剖切平面时，较多的是画成全剖视图下面就各种剖切方法作进一步的介绍 （一）单一剖切平面 用平行于某一基本投影面的一个剖切平面剖开机件的方法称为单一剖以上列举的各种图例都属于这种剖切方法 （二）两相交的剖切平面 用两个相交的剖切平面剖切机件，且其交线垂直于某一基本投影面的剖切方法称为旋转剖视 采用这种方法画剖视图时，先假想按剖切位置剖开机件，然后将被剖切平面剖开的结构及其有关的部分旋转到与选定的投影平面平行再进行投影如图 8.18 中的 AA 剖视图称为旋转剖的全剖视图用旋转剖的方法画剖视图时，在剖切平面后的其它结构一般仍然按原来位置投影，如图 8.19 中的油孔 旋转剖的剖视图必须加标注，标注时，在剖切平面的起、迄、转折处画上剖切符号，并注上相同的字母在所画的剖视图的上方用同样的字母标注其名称“XX”如果所画的剖视图按投影关系配置，中间又没有其它图形隔开，那么，表示投影方向的箭头 图 8.18 机件的旋转剖 12 图 8.19 机件的旋转剖 就可以省略，见图 8.18 显然，对于具有明显回转轴线的盘，盖类(图 8.18)和摇臂类(图 8.19)机件，当其内部结构处于两个相交的剖切平面上时，适合用这种剖切方法画剖视图(三)几个互相平行的剖切平面 用几个与基本投影面相互平行的剖切平面剖开机件的 图 8.20 机件的阶梯剖 方法称为阶梯剖当机件上有较多的内部结构(如孔、沟槽等)，而它们的轴线或对称面又处于几个相互平行的平面上时、适合采用这种剖切方法如图 8.20 中的 AA 剖视图即为阶梯剖的全剖视图阶梯剖的剖切平面应以直角转折，不能迂回重叠，也不可与视图中的实线或虚线重合由于剖切是假想的，所以两剖切平面转折处在剖视图上的投影不应画图 8.21 具有公共对称中心线时的阶梯剖画法 13出 采用这种方法画剖视图时，在图形内部不应出现不完整的要素，仅当两个要素在图形上具有公共对称中心线或轴线时，可以各画一半，此时应以对称中心线或轴线为界，见图 8.21画阶梯剖的剖视图也必须标注，其要求与旋转剖的剖视图标注相 同。(四)不平行于任何基本投影面的剖切平面 用不平行于任何基本投影面的剖切平面剖切机件的方法称为斜剖 当机件上倾斜部分的内部结构形状需要表达时，与斜视图一样，可以先选择一个与该倾斜部分平行的新投影平面，然后再用一个与该投影平面平行的剖切平面剖开机件，这种剖切平面不平行于任何基本投影面，所以称为斜剖，如图 8.22 中的“BB”即为斜剖的全剖视图 图 8.22 斜剖的剖视图 斜剖的剖视图必须标注，它的特点是剖切符号不与投影轴平行，而是倾斜的，但标注的字母必须水平书写为了读图方便，斜剖的剖视图尽量按投影关系配置在不致引起误解时，允许将图形旋转，但必须注明，如图 8.22 中的“B 一 B 旋转”(五)组合的剖切平面 用组合的剖切平面剖切机件的方法称为复合剖 当机件的内部结构形状比较复杂，单独用旋转剖或单独用阶梯剖都难于表达清楚 时，可以用组合的剖切平面剖开机件，如图 8.23 中 AA 即为复合剖的全剖视图 14 8.23 复合剖的剖视图 复合剖的全剖视图必须标注，其方法与旋转剖，阶梯剖的剖视图标注方法相同 综上所述，可以看出剖切方法(及其分类)和剖视图(及其分类)是两个完全不同的概念，不能混淆因此，旋转剖的全剖视图就不能称为旋转剖视图 8.3 剖面图 一 剖面的概念 假想用剖切平面将机件的某处切断，仅画出断面的图形，这种断面图形就称为剖面图，简称剖面，见图 8.24 剖面图主要用来表达机件某处的断面形状 二.剖面的种类 剖面可以分为移出剖面(图 8.24、图 8.25)和重合剖 面(图 8.26)移出剖面和重合剖面的区别在于 1移出剖面画在视图的外面；而重合剖面画在图形里 面 2.移出剖面的轮廓线用粗实线绘制；重合剖面的轮廓 15线用细实线绘制，当视图中的轮廓线与重合剖面的图形 轮廓线重叠时，视图中的轮廓线仍应连续画出，不可间断 图 8.25 移出剖面 图 8.26 重合剖面 三.画剖面图的方法 (一)剖面图画法的几点规定 1移出剖面应尽量配置在剖切符号或部切平面迹线(剖切平面与投影平面的交线，用细点划线表示)的延长线上，分别见图 8.24 和图 8.25，必要时可以将移出剖面配置在其它地方在不致引起误解时，允许将图形旋转，如图 8.27 中的 BB 旋转和 DD 旋转 图 8.27 允许将剖面图形旋转 剖面图形对称时，也可以画在视图的中断处，见图 8.28 2由两个或多个相交的剖切平面剖切得出的移出剖面，中间一般应断开，见图 8.29 16 图 8.28 剖面图形配置在视图中断处 图 8.29 相交剖切平面剖切的移出剖面 3当剖切平面通过由回转面形成的孔或者凹坑的轴线时，孔或者凹坑本身按剖视图 绘制，见图 8.30，图 8.31 图 8.30 回转面形成的孔的剖面画法 图 8.31 回转面形成的凹坑的剖面画法 4当剖切平面通过非圆孔，会导致出现完全分 离的两个剖面时，这些结构本身应按剖视图绘制，见图 8.32(二)剖面图的标注 剖面的标注和剖视标注类似，一般应用剖切符号表示剖切位置，用箭头表示投影方向，并注上字母；在剖面的上方用同样的字母标出剖面的名称“xx”同时在不致引起误解的情况下，剖面的标注也可以省略剖面图形本身虽然比较简单，但是由于有移出剖面和重合剖面之分，以及剖面图形配置方式的多样性，所以剖面的标注比较麻烦，不易记忆为了便于掌握，现将标注方法归纳如下：图 8.32 剖面完全分离时按剖视图 17画法 对称：不标（图 8.25）在剖切符号或迹线沿长线上 不对称：(图 8.24)不在剖切符号沿长线上 对称：A-A(图 8.27)不对称：A A(图 8.33)对称：A-A（图 8.30）按投影关系配置 不对称：A-A（图 8.31）在视图中断处 一定对称：不标 图（8.28）对称：不标 （图 8.34）重合剖面 不对称：(图 8.26)上述标注方法中，凡同时标注出剖切符号和字母者，在剖面的上方均应用同样的字 母标出“X 一 X”8.4 局部放大图和简化画法 一 局部放大图 将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图局部放大图可以画成视图、剖视图或剖面，它与被放大部分的表达方式无关局部放大图应尽量配置在被放大部位的附近 绘制局部放大图时，应用细实线圈出被放大的部位当同一机件上有几个被放大的部分时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标出相应的罗马数字和所采用的比例，见图 8.33同一机件上不同部位的局部放大图，当图形相同或对称时，只需要画出一个必要时可以用几个图形表达同一被放大部分的结构，如图 8.35所示 移 出 剖 面 18二 简化画法 下面扼要介绍国家标准所规定的部分简化画法，见图 8.36 1 在不致引起误解时，零件图中的移出剖面，允许省略剖面符号，但剖切位置和剖面图的标注必须按规定标注，如图 8.36(a)所示 图 8.33 机件的移出剖面和局部放大图 图 8.34 吊钩的重合剖面 图 8.35 用几个图形表达一个放大结构 19 2当机件具有若干相同结构(齿、槽等)并按一定的规律分布时，只需画出几个完整的结构，其余用细实线连接，在零件图中则必须注明该结构的总数，如图 8.36(b)3.若干直径相同且成规律分布的孔(圆孔、螺孔、沉孔等)，可以仅画出一个或几个，其余只需用点划线表示其中心位置，图 8.36(c)，在零件图中则必须注明该结构的总数 图 8.36 简化画法 4网状物、机件上的滚花部分，可在轮廓线附近用细实线示意画出，并在零件图上注明这些结构的要求，见图 8.36(d)5对于机件的肋，轮辐及薄壁，如果按纵向剖切，这些结构都不画剖面符号，而用粗实线将它与其邻接部分分开，如图 8.36(e)所示当零件回转体上均匀分布的肋轮辐，20孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上画出，且对均布孔只需详细画出一个，另一个只画出轴线即可，如图 8.36(e)所示 6当图形不能充分表达平面时，可用平面符号(相交两细实线)表示，如图 8.36(f)7圆柱形法兰和类似零件上均匀分布的孔可按图 8.36(g)所示的方法表示 8在不致引起误解时，对于对称机件的视图可以只画一半或四分之一并在对称中心线的两端画出两条与其垂直的平行细实线，如图 8.36(h)所示 9对较长的机件沿长度方向的形状一致或按一定规律变化时，例如轴、杆、型材、连杆等，可以断开后缩短表示，但要标注实际尺寸画图时，可用图 8.36(i)所示方法表示 10与投影面倾斜角度小于或等于 30 度的圆或圆弧，其投影可以用圆或圆弧来代替，如图 8.36(j)所示 11机件上较小的结构，如果在一个图形中已表示清楚，则在其他图形中可以简化或省略如图 8.36(k，1)12在不致引起误解时，零件图中的小圆角、锐边的小倒圆或 45 度倒角允许省略不画，但 必须注明尺寸或在技术要求中加以说明，如图 8.36(m)13机件上斜度不大的结构，如在一个图形中已表达清楚，其他图形可按小端画出，如图 8.36(n)所示 8.5 机件的各种表达方法综合举例 前面介绍了机件常用的各种表达方法，当表达一个零件时，应根据零件的具体形状，选择 21 (a)(b)(c)22图 8.37 机件表达方案举例 适当的表达方法，画出一组视图，完整、清晰地表达出这个零件的形状下面就图 8.37所示机件的表达方案分析如下：图 8.37 所示机件是一壳体，它的内、外形状都比较复杂方案(a)首先选用主、俯两个视图，主视图的投影方向能较好地反映机件的主要结构形状，为了保留筒体和前面凸台的外部形状，同时又表达内部形状，采用了局部剖视图因此该视图表达了中间台阶孔和右方水平孔的结构以及两者的连通情况，又表达了上、下两块连接板上的孔是通孔，还表达了前面凸台的形状，俯视图则表达了上、下两块连接板的形状以及连接板上孔的数量和位置，同时采用局部剖表达凸台上的螺纹孔是与内孔相通的通孔这样主、俯两个基本视图已把机件的内、外结构形状基本表达清楚，剩下的问题是肋的厚度和右边腰鼓形连接板的形状没有表达出来，因此再加一个移出剖面和一个 A 向局部视图分别予以表达 方案(b)实际上是将方案(a)中的俯视图所表达的3个主要内容分别用两个局部视图和一个局部剖视图来取代这样一组 6 个图形，同样表达清楚了机件的内部和外部形状 方案(c)同样也把机件的内外形状都已表达清楚 分析上述三种方案，实际上只是把机件内外需要表达的每一部分进行了不同的组合而已，组合得好坏，直接影响读图的效果，一般而言，能使机件保持整体感的方案较好，而使机件显得零散的方案欠佳这里三种表达方案显然方案(a)比较好，方案(b)欠佳，而方案(c)不好，因为上连接板上的连接孔是否通没有表达，下连接板上的连接孔剖的位置不好。8.6 第三角投影法简介 国标GB 4458.184中规定，我国采用第一角投影法 但有些国家采用第三角投影法 为了更好地进行国际间的技术交流，现对第三角投影法简介如下 一 机件在投影体系中的位置 图 8.38 示出了相互垂直的投影面，把空间分成四个分角 I,，,.机件放在第一分角表达的称为第一分角投影法；机件放在第三分角表达，称为第三分角投影法 23 图 8.38 四个分角 图 839 投影面、机件与观察者的相对位置关系 二 投影面、机件与观察者的相对位置关系 由图 8.39 看出，第一分角投影法是把被画机件放在投影面与观察者之间，从投影方向看，是人机件图(投影面)；而第三分角投影法则是人图机件习惯上机件放在第一分角中得到的三视图是主视图、俯视图、左视图；而第三分角中得到的三视图是前视图(从前向后投影)、顶视图(从上向下投影)和右视图(从右向左投影)三 视图的配置 第一分角投影法投影面的旋转摊平是主视图不动，其他的面旋转摊平在主视图所在的投影面上，6 个基本视图的配置如图 8.1第三分角投影法投影面的摊平是前视图不动，其他面旋转摊平在前视图所在的投影面上，如图 8.40 所示 展开后得到的 6 个基本视图的配置见图 8.41 24 图 840 6 个基本投影面的展开 图 841 6 个基本视图的配置。四 第三分角投影法的标志 在国际标准 ISO 中规定，可以采用第一分角投影法，也可以采用第三分角投影法。为了区别两种画法，规定在标题栏内(或外)用一个标志符号表示，如图 8.42。图 8.42 第三角投影的识别
