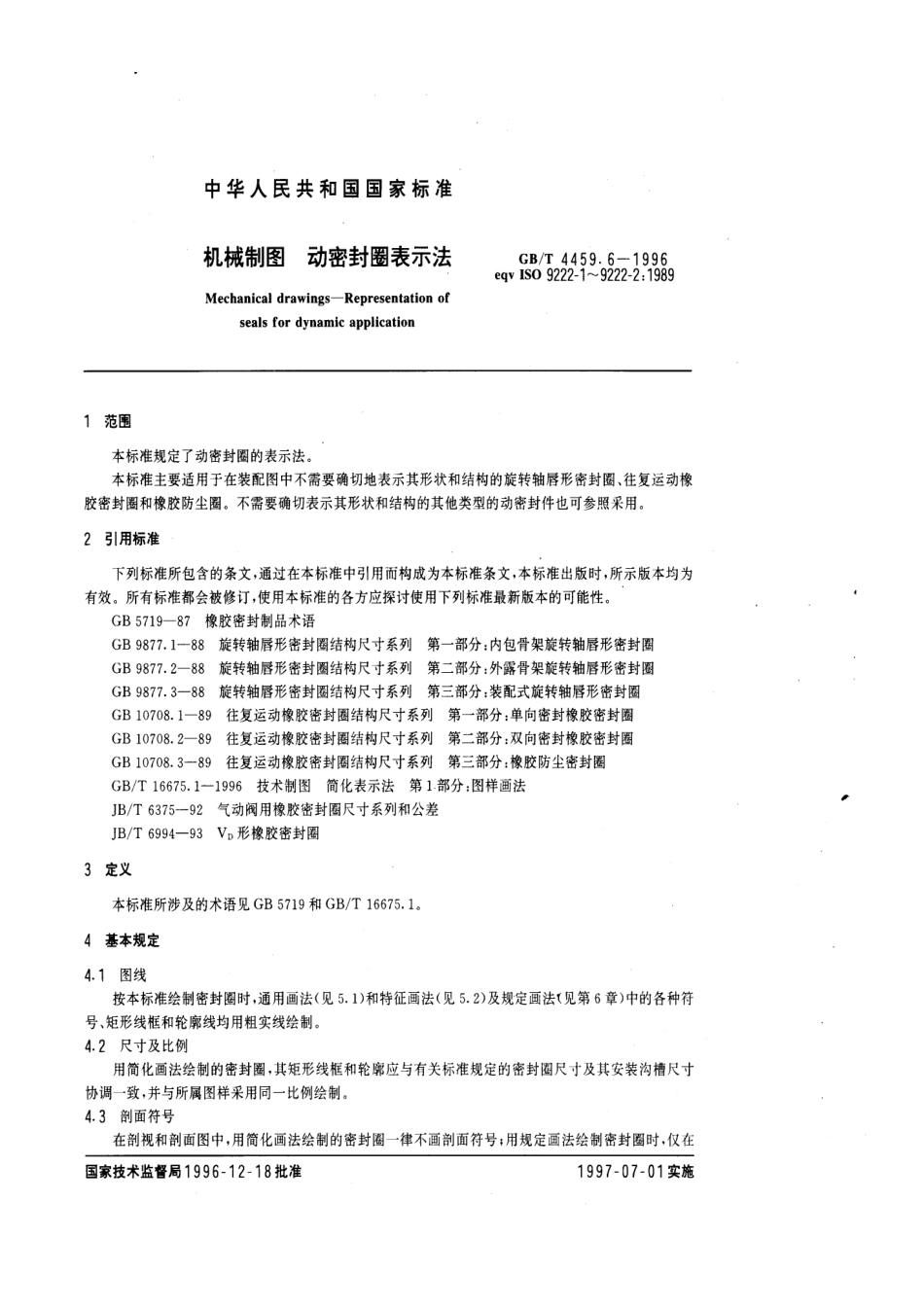

中华人民共和国国家标准机械制图动密封圈表示法GB/T4459.6-1996eqv1S09222-19222-2:1989Mechanical drawings-Representation ofseals for dynamic application1范围本标准规定了动密封圈的表示法。本标准主要适用于在装配图中不需要确切地表示其形状和结构的旋转轴唇形密封圈、往复运动橡胶密封圈和橡胶防尘圈。不需要确切表示其形状和结构的其他类型的动密封件也可参照采用。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5719一87橡胶密封制品术语GB9877.1一88旋转轴唇形密封圈结构尺寸系列第一部分：内包骨架旋转轴唇形密封圈GB9877.2一88旋转轴唇形密封圈结构尺寸系列第二部分：外露骨架旋转轴唇形密封圈GB9877.3一88旋转轴唇形密封圈结构尺寸系列第三部分：装配式旋转轴唇形密封圈GB10708.1一89往复运动橡胶密封圈结构尺寸系列第一部分：单向密封橡胶密封圈GB10708.2一89往复运动橡胶密封圈结构尺寸系列第二部分：双向密封橡胶密封圈GB10708.3一89往复运动橡胶密封圈结构尺寸系列第三部分：橡胶防尘密封圈GB/T16675.1一1996技术制图简化表示法第1.部分：图样画法JB/T6375一92气动阀用橡胶密封图尺寸系列和公差JB/T6994一93V。形橡胶密封圈3定义本标准所涉及的术语见GB5719和GB/T16675.1。4基本规定4.1图线按本标准绘制密封圈时，通用画法（见5.1）和特征画法（见5.2）及规定画法（见第6章）中的各种符号、矩形线框和轮廓线均用粗实线绘制。4.2尺寸及比例用简化画法绘制的密封圈，其矩形线框和轮廓应与有关标准规定的密封圈尺寸及其安装沟槽尺寸协调一致，并与所属图样采用同一比例绘制。4.3剖面符号在剖视和剖面图中，用简化画法绘制的密封圈一律不画剖面符号：用规定画法绘制密封圈时，仅在国家技术监督局1996-12-18批准1997-07-01实施GB/T4459.6-19966规定画法必要时，可在密封圈的产品图样、产品样本、用户手册和使用说明书等中采用表24中的规定画法绘制密封圈。这种画法可绘制在轴的两侧，也可绘制在轴的一侧，另一侧按通用画法绘制。7应用示例动密封圈表示法的应用示例如图712所示。表1密封圈特征画法中的密封要素符号序号要素符号说明应用长的粗实线（平行于密封表表示静态密封要素（峦封圈和防尘圈上具面的母线)有静态密封功能的部分)1.1长的粗实线（与相应的轮表示动态密封要素（密封圈和防尘圈上具廓线成45)有动态密封功能的唇以及有防尘、除尘功能的结构)。与序号1.1的要素符号组合使用，倾斜1.2方向应与工作介质流动的方向相逆短的粗实线（与序号1.2的表示有防尘和除尘功能的副唇。与序号1.3要索符号成90)1.2的要素符号组合使用短的粗实线（与相应的轮表示往复运动的动态密封要素（密封圈和1.4.1克线成30)防尘圈上具有动态密封功能的唇)。与序号1.4.2的要素符号组合使用短的粗实线（与相应的轮聊表示往复运动的静态密封要素（密封圈和1.4.2线平行，由矩形线框的中心画防尘圈上具有静态密封功能的部分)出)粗实线T形（凸起）T形、U形组合使用，表示非接触密封。例1.5如迷官式密封粗实线U形（凹入）1.6注1)必要时，可附加一个表示密封方向的箭头。
