6.钳工实用小技术.doc

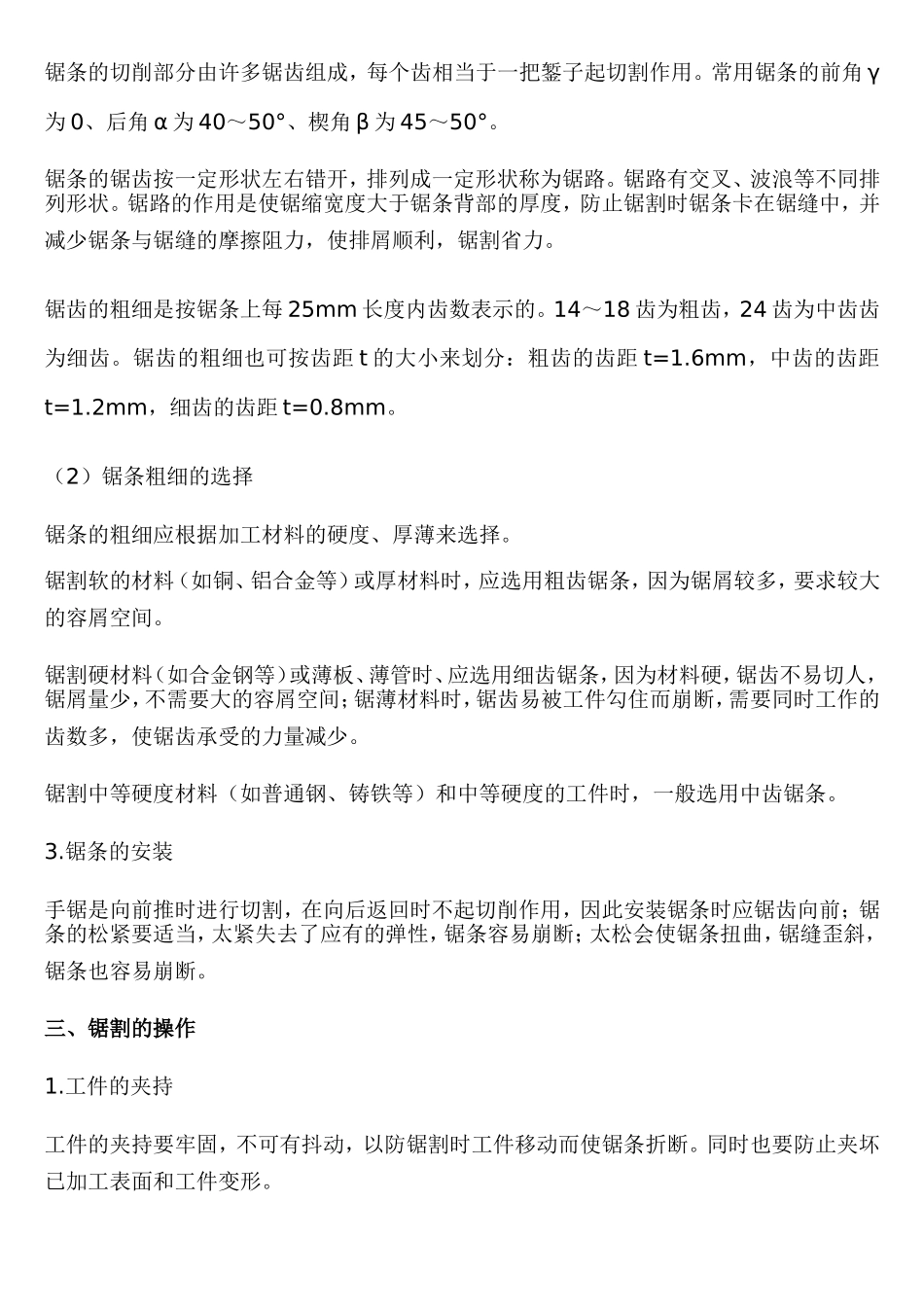

锯割及其注意事项 一、锯割的作用 利用锯条锯断金属材料（或工件）或在工件上进行切槽的操作称为锯割。 虽然当前各种自动化、机械化的切割设备已广泛地使用，但毛锯切割还是常见的，它具有方便、简单和灵活的特点，在单件小批生产、在临时工地以及切割异形工件、开槽、修整等场合应用较广。因此手工锯割是钳工需要掌握的基本操作之一。 锯割工作范围包括： （1）分割各种材料及半用品； （2）锯掉工件上多余分 （3）在工件上锯槽。 二、锯割的工具一一手锯 手锯由锯弓和锯条两部分组成。 （1）锯弓 锯弓是用来夹持和拉紧锯条的工具。有固定式和可调式两种。固定式锯弓的弓架是整体的，只能装一种长度规格的锯条。可调式锯弓的弓架分成前后前段，由于前段在后段套内可以伸宿，因此可以安装几种长度规格的锯条，故目前广泛使用的是可调式。 2.锯条 （1）锯条的材料与结构 锯条是用碳素工具钢（如T10或T12）或合金工具钢，并经热处理制成。 锯条的规格以锯条两端安装孔间的距离来表示（长度有150～400mm）。常用的锯条是长399mm、宽12mm、厚0.8mm。 锯条的切削部分由许多锯齿组成，每个齿相当于一把錾子起切割作用。常用锯条的前角γ为0、后角α为40～50°、楔角β为45～50°。 锯条的锯齿按一定形状左右错开，排列成一定形状称为锯路。锯路有交叉、波浪等不同排列形状。锯路的作用是使锯缩宽度大于锯条背部的厚度，防止锯割时锯条卡在锯缝中，并减少锯条与锯缝的摩擦阻力，使排屑顺利，锯割省力。 锯齿的粗细是按锯条上每25mm长度内齿数表示的。14～18齿为粗齿，24齿为中齿齿为细齿。锯齿的粗细也可按齿距t的大小来划分：粗齿的齿距t=1.6mm，中齿的齿距t=1.2mm，细齿的齿距t=0.8mm。 （2）锯条粗细的选择 锯条的粗细应根据加工材料的硬度、厚薄来选择。 锯割软的材料（如铜、铝合金等）或厚材料时，应选用粗齿锯条，因为锯屑较多，要求较大的容屑空间。 锯割硬材料（如合金钢等）或薄板、薄管时、应选用细齿锯条，因为材料硬，锯齿不易切人，锯屑量少，不需要大的容屑空间；锯薄材料时，锯齿易被工件勾住而崩断，需要同时工作的齿数多，使锯齿承受的力量减少。 锯割中等硬度材料（如普通钢、铸铁等）和中等硬度的工件时，一般选用中齿锯条。 3.锯条的安装 手锯是向前推时进行切割，在向后返回时不起切削作用，因此安装锯条时应锯齿向前；锯条的松紧要适当，太紧失去了应有的弹性，锯条容易崩断；太松会使锯条扭曲，锯缝歪斜，锯条也容易崩断。 三、锯割的操作 1.工件的夹持 工件的夹持要牢固，不可有抖动，以防锯割时工件移动而使锯条折断。同时也要防止夹坏已加工表面和工件变形。 工件尽可能夹持在虎钳的左面，以方便操作；锯割线应与钳口垂直，以防锯斜；锯割线离钳口不应太远，以防锯割时产生抖动。 2.起锯 起锯的方式有远边起锯和近边起锯两种，一般情况采用远边起锯。因为此时锯齿是逐步切入材料，不易卡住，起锯比较方便。起锯角α以15°左右为宜。为了起锯的位置正确和平稳，可用左手大母指挡住锯条来定位。起锯时压力要小，往返行程要短，速度要慢，这样可使起锯平稳。 3.正常锯割 锯割时，手握锯弓要舒展自然，右手握住手柄向前施加压力，左手轻扶在弓架前端，稍加压力。人体重量均布在两腿上。锯割时速度不宜过快，以每分钟30～60次为宜，并应用锯条全长的三分之二工作，以免锯条中间部分迅速磨钝。 推锯时锯弓运动方式有两种：一种是直线运动，适用于锯缝底面要求平直的槽和薄壁工件的锯割；另一种锯弓上下摆动，这样操作自然，两手不易疲劳。 锯割到材料快断时，用力要轻，以防碰伤手臂或拆断锯条。 4.锯割示例 锯割圆钢时，为了得到整齐的锯缝，应从起锯开始以一个方向锯以结束。如果对断面要求不高，可逐渐变更起锯方向，以减少抗力，便于切入。 锯割圆管时，一般把圆管水平地夹持在虎钳内，对于薄管或精加工过的管子，应夹在木垫之间。锯割管子不宜从一个方向锯到底，应该锯到管子内壁时停止，然后把管子向推锯方向旋转一些，仍按原有锯缝锯下去，这样不断转据，到锯断为止。 锯割薄板时，为了防止工件产生振动和变形，可用木板夹住薄板两侧进行锯割。 四、锯割操作注意事项 1.锯割前要检查锯条的装夹方向和松紧程度； 2.锯割时压力不可过大，速度不宜过快，以免锯条折断伤人； 3.锯割将完成时，用力不可太大，并需用左手扶住被锯下的部分，以免该部分落下时砸脚。 锉销及其注意事项 一、锉削加工的应用 用锉刀对工件表面进行切削加工，使它达到零件图纸要求的形状，尺寸和表面粗糙度，这种加工方法称为锉削，锉削加工简便，工作范围广，多用于錾削、锯削之后，锉削可对工件上的平面、曲面、内外圆弧、沟槽以及其它复杂表面进行加工，锉削的最高精度可达IT7-IT8，表面粗糙度可达Ra1.6-0.8μm。可用于成形样板，模具型腔以及部件，机器装配时的工件修整，是钳工主要操作方法之一。 二、锉刀 1.锉刀的材料及构造 锉刀常用碳素工具钢T10、T12制成，并经热处理淬硬到HRC62～67。 锉刀由锉刀面、锉刀边、锉刀舌、锉刀尾、木柄等部分组成。锉刀的大小以锉刀面的工作长度来表示。锉刀的锉齿是在剁锉机上剁出来的。 2.锉刀的种类 锉刀按用途不同分为：普通锉（或称钳工锉）、特种锉和整形锉（或称什锦锉）三类。其中普通锉使用最多。 普通锉按截面形状不同分为：平锉、方锉、圆锉、半圆锉和三角锉五种；按其长度可分为：100、200、250、300、350和400mm等七种；按其齿纹可分为：单齿纹、双齿纹（大多用双齿纹）；按其齿纹蔬密可分为：粗齿、细齿和油光锉等（锉刀的粗细以每10mm长的齿面上锉齿齿数来表示，粗锉为4～12齿，细齿为13～24齿，油光锉为30～36齿）。 3.锉刀的选用 合理选用锉刀，对保证加工质量，提高工作效率和延长锉刀使用寿命有很大的影响。一般选择锉刀的原则是： （1）根据工件形状和加工面的大小选择锉刀的形状和规格： （2）根据加工材料软硬、加工余量、精度和表面粗糙度的要求选择锉刀的粗细。粗锉刀的齿距大，不易堵塞，适宜于粗加工（即加工余量大、精度等级和表面质量要求低）及铜、铝等软金属的锉削；细锉刀适宜于钢、铸铁以及表面质量要求高的工件的锉削；油光锉只用来修光已加工表面，锉刀愈细，锉出的工件表面愈光，但生产率愈低。 三、锉削操作 1.装夹工件 工件必须牢固地夹在虎钳钳口的中部，需锉削的表面略高于钳口，不能高得太多，夹持已加工表面时，应在钳口与工件之间垫以铜片或铝片。 2.锉刀的握法 正确握持锉刀有助于提高锉削质量。 （1）大锉刀的握法  右手心抵着锉刀木柄的端头，大拇指放在锉刀木柄的上面，其余四指弯在木柄的下面，配合大拇指捏住锉刀木柄，左手则根据锉刀的大小和用力的轻重，可有多种姿势。 （2）中锉刀的握法   右手握法大致和大锉刀握法相同，左手用大拇指和食指捏住锉刀的前端。 （3）小锉刀的握法  右手食指伸直，拇指放在锉刀木柄上面，食指靠在锉刀的刀边，左手几个手指压在锉刀中部。 （4）更小锉刀（什锦锉）的握法   一般只用右手拿着锉刀，食指放在锉刀上面，拇指放在锉刀的左侧。 3.锉削的姿势 正确的锉削姿势、能够减轻疲劳，提高锉削质量和效率，人的站立姿势为：左腿在前弯曲，右腿伸直在后，身体向前倾余（约10°左右），重心落在左腿上。锉削时，两腿站稳不动，靠左膝的屈伸使身体作往复运动，手臂和身体的运动要相互配合，并要使锉刀的全长充分利用。 4.锉削刀的运用 锉削时锉刀的平直运动是锉削的关键。锉削的力有水平推力和垂直压力两种。推动主要由右手控制，其大小必须大于锉削阻力才能锉去切屑，压力是由两个手控制的，其作用是使锉齿深入金属表面。 由于锉刀两端伸出工件的长度随时都在变化，因此两手压力大小必须随着变化，使两手的压力对工件的力矩相等，这是保证锉刀平直运动的关键。锉刀运动不平直，工件中间就会凸起或产生鼓形面。 锉削速度一般为每分钟30～60次。太愉，操作者容易疲劳，且锉齿易磨钝；太慢、切削效率低。 四、平面的锉削方法及锉削质量检验 1.平面锉削 平面锉削是最基本的锉削，常用三种方式锉削： （1）顺向锉法   锉刀沿着工件表面横向或纵向移动，锉削平面可得到下正直的锉痕，比较美观。适用于工件锉光、锉平或锉顺锉纹。 （2）交叉锉法   是以交叉的两个方向顺序地对工件进行锉削。由于锉痕是交叉的，容易判断锉削表面的不平程度，因此也容易把表面锉平，交叉锉法去屑较快，适用于平面的粗锉。 （3）推锉法  两手对称地握着锉刀，用两大拇指推锉刀进行锉削。这种方式适用于较窄表面且已锉平、加工余量较小的情况，来修正和减少表面粗糙度。 2.锉削平面质量的检查 （1）检查平面的直线度和平面度  用钢尺和直角尺以透光法来检查，要多检查几个部位并进行对角线检查。 （2）检查垂直度   用直角尺采用透光法检查，应选择基准面，然后对其它面进行检查。 （3）检查尺寸   根据尺寸精度用钢尺和游标尺在不同尺寸位置上多测量几次。 （4）检查表面粗糙度   一般用眼睛观察即可，也可用表面粗糙度样板进行对照检查。 五、锉削注意事项 1.锉刀必须装柄使用，以免刺伤手腕。松动的锉刀柄应装紧后再用； 2.不准用嘴吹锉屑，也不要用手清除锉屑。当锉刀堵塞后，应用钢丝刷顺着锉纹方向刷去锉屑； 3.对铸件上的硬皮或粘砂、锻件上的飞边或毛刺等，应先用砂轮磨去，然后锉屑； 3.对铸件上的硬皮或粘砂、锻件上的飞边或毛刺等，应先用砂轮磨去，然后锉屑； 4.锉屑时不准用手摸锉过的表面，因手有油污、再锉时打滑； 5.锉刀不能作橇棒或敲击工件，防止锉刀折断伤人； 6.放置锉刀时，不要使其露出工作台面，以防锉刀跌落伤脚；也不能把锉刀与锉刀叠放或锉刀与量具叠放。 钻孔（扩孔与铰孔） 各种零件的孔加工，除去一部分由车、镗、铣等机床完成外，很大一部分是由钳工利用钻床和钻孔工具（钻头、扩孔钻、铰刀等）完成的。钳工加工孔的方法一般指钻孔、扩孔和铰孔。 用钻头在实体材料上加工孔叫钻孔。在钻床上钻孔时，一般情况下，钻头应同时完成两个运动；主运动，即钻头绕轴线的旋转运动（切削运动）；辅助运动，即钻头沿着轴线方向对着工件的直线运动（进给运动），钻孔时，主要由于钻头结构上存在的缺点，影响加工质量，加工精度一般在IT10级以下，表面粗糙度为Ra12.5μm左右、属粗加工。 一、钻床 常用的钻床有台式钻床、立式钻床和摇臂钻床三种，手电钻也是常用的钻孔工具。 1.台式钻床 简称台钻，是一种在工作台上作用的小型钻床，其钻孔直径一般在13mm以下。 台钻型号示例：Z  4  0  1  2                                                           主 参 数：最大钻孔直径                                  型号代号：台式钻床                                  类别代号：钻床 由于加工的孔径较小，故台钻的主轴转速一般较高，最高转速可高达近万转/分，最低亦在400转/分左右。主轴的转速可用改变三角胶带在带轮上的位置来调节。台钻的主轴进给由转动进给手柄实现。在进行钻孔前，需根据工件高低调整好工作台与主轴架间的距离，并锁紧固定（结合挂图与实物讲解示范）。台钻小巧灵活，使用方便，结构简单，主要用于加工小型工件上的各种小孔。它在仪表制造、钳工和装配中用得较多。 2.立式台钻 简称立钻。这类钻床的规格用最大钻孔直径表示。与台钻相比，立钻刚性好、功率大，因而允许钻削较大的孔，生产率较高，加工精度也较高。立钻适用于单件、小批量生产中加工中、小型零件。 3.摇臂钻床 它有一个能绕立柱旋转的摇臂、摇臂带着主轴箱可沿立柱垂直移动，同时主轴箱还能摇臂上作横向移动。因此操作时能很方便地调整刀具的位置，以对准被加工孔的中心，而不需移动工件来进行加工。摇臂钻床适用于一些笨重的大工件以及多孔工件的加工。 二、钻头 钻头是钻孔用的刀削工具，常用高速钢制造，工作部分经热处理淬硬至62～65HRC。一般钻头由柄部、颈部及工作部分组成（实物与挂图）。 1.柄部：是钻头的夹持部分，起传递动力的作用，柄部有直柄和锥柄两种，直柄传递扭矩较小，一般用在直径小于12mm的钻头；锥柄可传递较大扭矩（主要是靠柄的扁尾部分），用在直径大于12mm的钻头。 2.颈部：是砂轮磨削钻头时退刀用的，钻头的直径大小等一般也刻在颈部。 3.工作部分：它包括导向部分和切削部分。导向部分有两条狭长、螺纹形状的刃带（棱边亦即副切削刃）和螺旋槽。棱边的作用是引导钻头和修光孔壁；两条对称螺旋槽的作用是排除切屑和输送切削液（冷却液）。切削部分结构见挂图与实物，它有两条主切屑刃和一条柄刃。两条主切屑刃之间通常为118°±2°，称为顶角。横刃的存在使锉削是轴向力增加。 三、钻孔用的夹具 钻孔用的夹具主要包括钻头夹具和工件夹具两种。 1.钻头夹具：常用的是钻夹头和钻套。 （1）钻夹头：适用于装夹直柄钻头。钻夹头柄部是圆锥面，可与钻床主轴内孔配合安装；头部三个爪可通过紧固扳手转动使其同时张开或合拢。 （2）钻套：又称过渡套筒，用于装夹锥柄钻头。钻套一端孔安装钻头，另一端外锥面接钻床主轴内锥孔。 2.工件夹具：常用的夹具有手虎钳、平口钳、V形铁和压板等（挂图）。装夹工件要牢固可靠，但又不准将工件夹得过紧而损伤过紧，或使工件变形影响钻孔质量（特别是薄壁工件和小工件）。 四、钻孔操作 1.钻孔前一般先划线，确定孔的中心，在孔中心先用冲头打出较大中心眼。 2.钻孔时应先钻一个浅坑，以判断是否对中。 3.在钻削过程中，特别钻深孔时，要经常退出钻头以排出切屑和进行冷却，否则可能使切屑堵塞或钻头过热磨损甚至折断，并影响加工质量。 4.钻通孔时，当孔将被钻透时，进刀量要减小，避免钻头在钻穿时的瞬间抖动，出现“啃刀”现象，影响加工质量，损伤钻头，甚至发生事故。 5.钻削大于φ30mm的孔应分两次站，第一次先钻第一个直径较小的孔（为加工孔径的0.5～0.7）；第二次用钻头将孔扩大到所要求的直径。 6.钻削时的冷却润滑：钻削钢件时常用机油或乳化液；钻削铝件时常用乳化液或煤油；钻削铸铁时则用煤油。 五、扩孔与铰孔 1.扩孔 扩孔用以扩大已加工出的孔（铸出、锻出或钻出的孔），它可以校正孔的轴线偏差，并使其获得正确的几何形状和较小的表面粗糙度，其加工精度一般为IT9～IT10级，表面粗糙度、Ra=3.2～6.3μm。扩孔的加工余量一般为0.2～4mm。 扩孔时可用钻头扩孔，但当孔精度要求较高时常用扩孔钻（用挂图或实物）。扩孔钻的形状与钻头相似，不同是：扩孔钻有3～4个切削刃，且没有横刃，其顶端是平的，螺旋槽较浅，故钻芯粗实、刚性好，不易变形，导向性好。 2.铰孔 铰孔是用铰刀从工件壁上切除微量金属层，以提高孔的尺寸精度和表面质量的加工方法。铰孔是应用较普遍的孔的精加工方法之一，其加工精度可达IT6～IT7级，表面粗糙度Ra=0.4～0.8μm。 铰刀是多刃切削刀具（挂图或实物），有6～12个切削刃和较小顶角。铰孔时导向性好。铰刀刀齿的齿槽很宽，铰刀的横截面大，因此刚性好。铰孔时因为余量很小，每个切削刃上的负荷著小于扩孔钻，且切削刃的前角γ0=0°，所以铰削过程实际上是修刮过程。特别是手工铰孔时，切削速度很低，不会受到切削热和振动的影响，因此使孔加工的质量较高。 铰孔按使用方法分为手用铰刀和机用铰刀两种。手用铰刀的顶角较机用铰刀小，其柄为直柄（机用铰刀为锥柄）。铰刀的工作部分有切削部分和修光部分所组成。 铰孔时铰刀不能倒转，否则会卡在孔壁和切削刃之间，而使孔壁划伤或切削刃崩裂。 铰孔时常用适当的冷却液来降低刀具和工件的温度；防止产生切屑瘤；并减少切屑细末粘附在铰刀和孔壁上，从而提高孔的质量。 錾削、刮削与研磨 一、錾削 用手锤打击錾子对金属进行切削加工的操作方法称为錾削。錾削的作用就是錾掉或錾断金属，使其达到要求的形状和尺寸。 錾削主要用于不便于机械加工的场合，如去除凸缘、毛刺、分割薄板料、凿油槽等。这种方法目前应用较少。 1. 錾子 （1）切削部分的几何角度 錾子由切削部分、斜面、柄部和头部四部分组成，其长度约170mm左右，直径18～24mm。錾子的切削部分包括两个表面（前刀面和后刀面）和一条切削刃（锋口）。切削部分要求较高硬度（大于工件材料的硬度），且前刀面和后刀面之间形成一定楔角β。 楔角大小应根据材料的硬度及切削量大小来选择。楔角大，切削部分强度大，但切削阻力大。在保证足够强度下，尽量取小的楔角，一般取楔角β=60°。 （2）錾子的种类及用途   根据加工需要，主要有三种： 扁錾  它的切削部分扁平，用于錾削大平面、薄板料、清理毛刺等。 狭錾  它的切削刃较窄，用于錾槽和分割曲线板料。 油槽錾  它的刀刃很短，并呈圆弧状，用于錾削轴瓦和机床平面上的油槽等。 2. 錾削操作 起錾时，錾子尽可能向右斜45°左右。从工件边缘尖角处开始，并使錾子从尖角处向下倾斜30°左右，轻打錾子，可较容易切入材料。起錾后按正常方法錾削。当錾削到工件尽头时，要防止工件材料边缘崩裂，脆性材料尤其需要注意。因此，錾到尽头10mm左右时，必须调头錾去其余部分。 二、刮削 用刮刀在工件已加工表面上刮去一层很薄金属的操作称为刮削。刮削时刮刀对工件既有切削作用，又有压光作用。刮削是精加工的一种方法。 通过刮削后的工件表面，不仅能获得很高的形位精度、尺寸精度，而且能使工件的表面组织紧密和小的表面粗糙度，还能形成比较均匀的微浅  坑，创造良好的存油条件，减少摩擦阻力。所以刮削常用于零件上互相配合的重要滑动面，如机床异轨面、滑动轴承等，并且在机械制造、工具、量具制造或修理中占有重要地位。但刮削的缺点是生产率低，劳动强度大。 1.刮削工具及显示剂 （1）刮刀 刮刀是刮削工作中的重要工具，要求刀头部分有足够的硬度和刃口锋利。常用T10A、T12A和GCr15钢制成，也可在刮刀头部焊上硬质合金，以刮削硬金属。 刮刀可分为平面刮刀和曲面刮刀两种。平面刮刀用于刮削平面，可分为粗刮刀、细刮刀和精乱刀三种；曲面刮刀用来刮削曲面，曲面刮刀有多种形状，常用三角刮刀。 （2）校准工具 校准工具的用途是：一是用来与刮削表面磨合，以接触点子多少和疏密程度来显示刮削平面的平面度，提供刮削依据；二是用来检验刮削表面的精度与准确性。 刮削平面的校准工具有：校准平板、校正尺和角度直尺三种。 （3）显示剂 显示剂是用来显示被刮削表面误差大小的。它放在校准工具表面与刮削表面之间，当校准工具与刮削表面合在一起对研后，凸起部分就被显示出来。这种刮削时所用的辅助涂料称为显示剂。 常用的显示剂有红丹粉（加机油和牛油调和）和兰油（普鲁士蓝加蓖麻油调成）。 2.刮削精度的检查 刮削精度的检查常用刮削研点（接触点）的数目来检查。其标准为在边长为25mm的正方形面积内研点的数目来表示（数目越多，精度越高）。一级平面为：5～16点/25×25；精密平面为：16～25点/25×25；超精密平面为：大于25点/25×25。 3.平面刮削 平面刮削有手刮法和挺刮法两种。其刮削步骤为： （1）粗刮  用粗刮刀在刮削平面上均匀地铲去一层金属，以很快除去刀痕，锈斑或过多的余量。当工件表面研点为4～6点/25×25，并且有一定细刮余量时为止。 （2）细刮  用细刮刀在经粗刮的表面上刮去稀疏的大块高研点，进一步改善不平现象。细刮时要朝一个方向刮，第二遍刮削时要用45°或65°的交叉刮网纹。当平均研点为10～14点/25×25时停止。 （3）精刮  用小刮刀或带圆弧的精刮刀进行刮削，使研点达：20～25点/25×25。精刮时常用点刮法（刀痕长为5mm），且落刀要轻，起刀要快。 （4）刮花  刮花的目的主要是美观和积存润滑油。常见的花纹有：斜纹花纹、鱼鳞花纹和燕形花纹等。 三、研磨 用研磨工具和研磨剂，从工件上研去一层极薄表面层的精加工方法称为研磨。经研磨后的表面粗糙度Ra=0.8～0.05μm。研磨有手工操作和机械操作。 1.研具及研磨剂 （1）研具 研具的形状与被研磨表面一样。如平面研磨，则磨具为一块平块。研具材料的硬度一般都要比被研磨工件材料低。但也不能太低。否则磨料会全部嵌进研具而失去研磨作用。灰铸铁是常用研具材料（低碳钢和铜亦可用）。 （2）研磨剂 研磨剂由磨料和研磨液调和而成的混合剂。 磨料  经在研磨中起切削作用。常用的磨料有：刚玉类磨料——用于碳素工具钢、合金工具钢、高速钢和铸铁等工件的研磨；碳化硅磨料——用于研磨硬质合金、陶瓷等高硬度工件，亦可用于研磨钢件；金刚石磨料——它的硬度高，实用效果好但价格昂贵。 研磨液   它在研磨中起的作用是调和磨料、冷却和润滑作用。常用的研磨液有煤油、汽油、工业用甘油和熟猪油。 2.平面研磨 平面的研磨一般是在平面非常平整的平板（研具）上进行的。粗研常用平面上制槽的平权，这样可以把多余的研磨剂刮去，保证工件研磨表面与平板的均匀接触；同时可使研磨时的热量从沟槽中散去。精研时，为了获得较小的表面粗糙度，应在光滑的平板上进行。 研磨时要使工件表面各处都受到均匀的切削，手工研磨时合理的运动对提高研磨效率、工件表面质量和研具的耐用度都有直接影响。手工研磨时一般采用直线、螺旋形、8字形等几种。8字形常用于研磨小平面工件。 研磨前，应先做好平板表面的清洗工作，加上适当的研磨剂，把工件需研磨表面合在平板表面上，采用适当的运动轨迹进行研磨。研磨中的压力和速度要适当，一般在粗研磨或研磨硬度较小工件时，可用大的压力，较慢速度进行；而在精研磨时或对大工件研磨时，就应用小的压力，快的速度进行研磨。 装  配 一、装配的概念 任何一台机器设备都是有许多零件所组成，将若干合格的零件按规定的技术要求组合成部件，或将若干个零件和部件组合成机器设备，并经过调整、试验等成为合格产品的工艺过程称为装配。例如一辆自行车有几十个零件组成，前轮和后轮就是部件。 装配是机器制造中的最后一道工序，因此它是保证机器达到各项技术要求的关键。装配工作的好坏，对产品的质量起着重要的作用。 二、装配的工艺过程 1.装配前的准备工作 （1）研究和熟悉装配图的技术条件，了解产品的结构和零件作用，以及相连接关系。 （2）确定装配的方法、程序和所需的工具。 （3）领取和清洗零件。 2.装配 装配又有组件装配、部件装配和总装配之分，整个装配过程要按次序进行。 （1）组件装配   将若干零件安装在一个基础零件上而构成组件。如减速器中一根传动轴，就由轴、齿轮、键等零件装配而成的组件。 （2）部件装配  将若干个零件、组件安装在另一个基础零件上而构成部件（独立机构）。如车床的床头箱、进给箱、尾架等。 （3）总装配  将若干个零件、组件、部件组合成整台机器的操作过程称为总装配。例如车床就是把几个箱体等部件、组件、零件组合而成。 3.装配工作的要求 （1）装配时，应检查零件与装配有关的形状和尺寸精度是否合格，检查有无变形、损坏等，并应注意零件上各种标记，防止错装。 （2）固定连接的零部件，不允许有间隙。活动的零件，能在正常的间隙下，灵活均匀地按规定方向运动，不应有跳动。 （3）各运动部件（或零件）的接触表面，必须保证有足够的润滑、若有油路，必须畅通。 （4）各种管道和密封部位，装配后不得有渗漏现象。 （5）试车前，应检查个部件连接的可靠性和运动的灵活性，各操纵手柄是否灵活和手柄位置是否在合适的位置；试车前，从低速到高速逐步进行。 三、典型组件装配方法 1.螺钉、螺母的装配 螺钉、螺母的装配是用螺纹的连接装配，它在机器制造中广泛使用。装拆、更换方便，易于多次装拆等优点。螺钉、螺母装配中的注意事项： （1）螺纹配合应做到用手能自由旋入，过紧会咬坏螺纹，过松则受力后螺纹会断裂。 （2）螺母端面应与螺纹轴线垂直，以受力均匀。 （3）装配成组螺钉、螺母时，为保证零件贴合面受力均匀，应按一定要求旋紧（如图所示），并且不要一次完全旋紧，应按次序分两次或三次旋紧。                                                             1                                                      6          3 1                                                    4          5                                                              2   （4）对于在变载荷和振动载荷下工作的螺纹连接，必须采用防松保险装置。 2.滚动轴承的装配 滚动轴承的装配多数为较小的过盈配合，装配时常用手锤或压力机压装。轴承装配到轴上时，应通过垫套施力于内圈端面上；轴承装配到机体孔内时，则应施力于外圈端面上；若同时压到轴上和机体孔中时，则内外圈端面应同时加压。 如果没有专用垫套时，也可用手锤、铜棒沿着轴承端面四周对称均匀地敲入，用力不能太大。 如果轴承与轴是较大过盈配合时，可将轴承吊放到80～90℃的热油中加热，然后趁热装配。 四、拆卸工作的要求 1.机器拆卸工作，应按其结构的不同，预先考虑操作顺序，以免先后倒置，或贪图省事猛拆猛敲，造成零件的损伤或变形。 2.拆卸的顺序，应与装配的顺序相反。 3.拆卸时，使用的工具必须保证对合格零件不会发生损伤，严禁用手锤直接在零件的工作表面上敲击。 4.拆卸时，零件的旋松方向必须辨别清楚。 5.拆下的零部件必须有次序、有规则地放好，并按原来结构套在一起，配合件上做记号，以免搞乱。对丝杠、长轴类零件必须将其吊起，防止变形。
