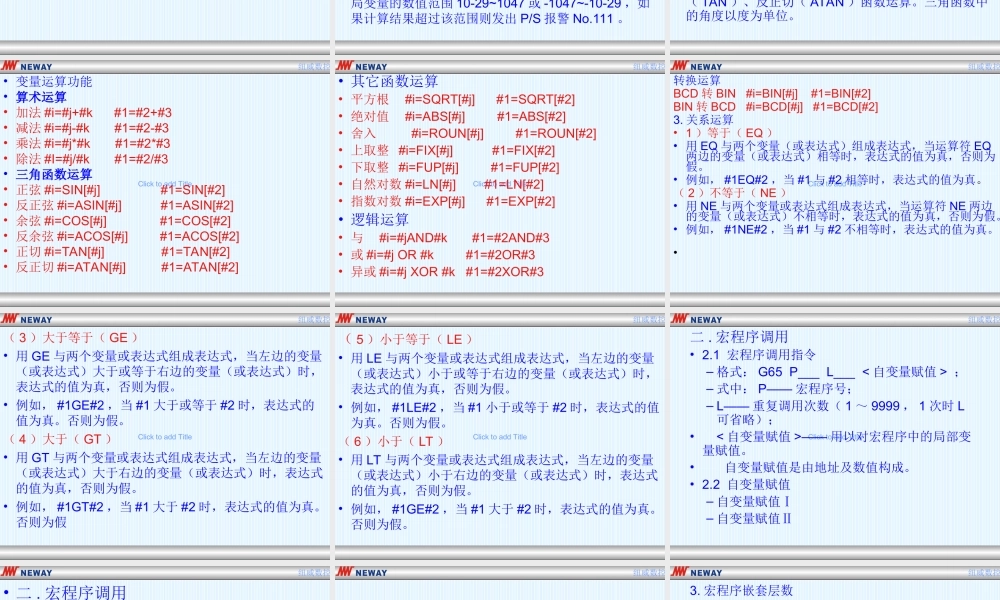

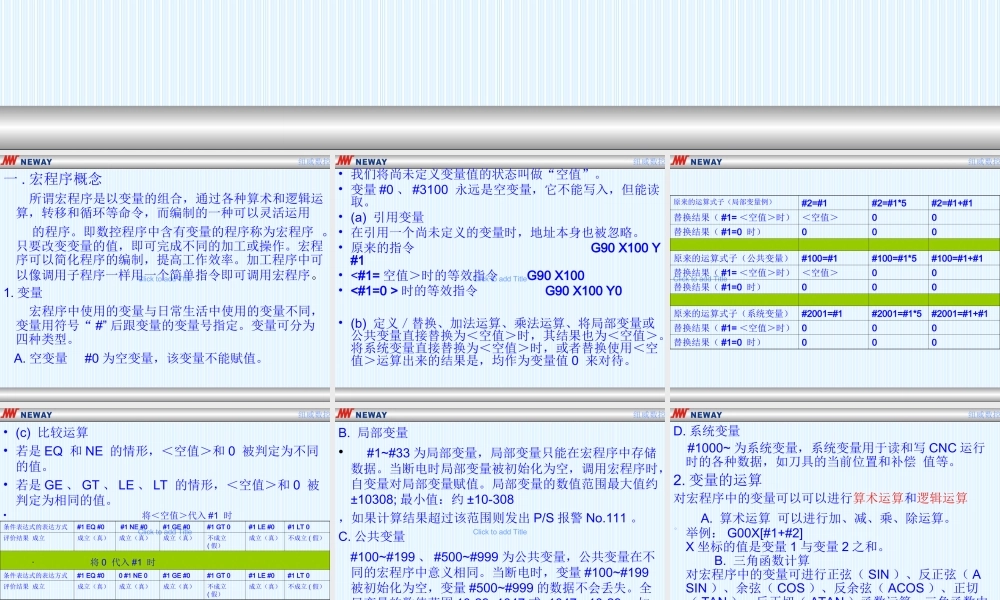

,数控宏程序知识（FANUC）,一.宏程序概念 所谓宏程序是以变量的组合，通过各种算术和逻辑运算，转移和循环等命令，而编制的一种可以灵活运用 的程序。即数控程序中含有变量的程序称为宏程序。只要改变变量的值，即可完成不同的加工或操作。宏程序可以简化程序的编制，提高工作效率。加工程序中可以像调用子程序一样用一个简单指令即可调用宏程序。1.变量 宏程序中使用的变量与日常生活中使用的变量不同，变量用符号“#”后跟变量的变量号指定。变量可分为四种类型。A.空变量#0为空变量，该变量不能赋值。,我们将尚未定义变量值的状态叫做“空值”。变量#0、#3100 永远是空变量，它不能写入，但能读取。(a)引用变量在引用一个尚未定义的变量时，地址本身也被忽略。原来的指令 G90 X100 Y#1时的等效指令 G90 X100 Y0(b)定义替换、加法运算、乘法运算、将局部变量或公共变量直接替换为空值时，其结果也为空值。将系统变量直接替换为空值时，或者替换使用空值运算出来的结果是，均作为变量值0 来对待。,(c)比较运算若是EQ 和NE 的情形，空值和0 被判定为不同的值。若是GE、GT、LE、LT 的情形，空值和0 被判定为相同的值。将空值代入#1 时,B.局部变量#1#33为局部变量，局部变量只能在宏程序中存储数据。当断电时局部变量被初始化为空，调用宏程序时，自变量对局部变量赋值。局部变量的数值范围最大值约10308;最小值：约10-308，如果计算结果超过该范围则发出P/S报警No.111。C.公共变量#100#199、#500#999为公共变量，公共变量在不同的宏程序中意义相同。当断电时，变量#100#199被初始化为空，变量#500#999的数据不会丢失。全局变量的数值范围10-291047或-1047-10-29，如果计算结果超过该范围则发出P/S报警No.111。,。,D.系统变量#1000为系统变量，系统变量用于读和写CNC运行时的各种数据，如刀具的当前位置和补偿 值等。2.变量的运算 对宏程序中的变量可以可以进行算术运算和逻辑运算 A.算术运算 可以进行加、减、乘、除运算。举例：G00X#1+#2X坐标的值是变量1与变量2之和。B.三角函数计算对宏程序中的变量可进行正弦（SIN）、反正弦（ASIN）、余弦（COS）、反余弦（ACOS）、正切（TAN）、反正切（ATAN）函数运算。三角函数中的角度以度为单位。,变量运算功能算术运算加法#i=#j+#k#1=#2+#3 减法#i=#j-#k#1=#2-#3乘法#i=#j*#k#1=#2*#3除法#I=#j/#k#1=#2/#3三角函数运算正弦#i=SIN#j#1=SIN#2反正弦#i=ASIN#j#1=ASIN#2余弦#i=COS#j#1=COS#2反余弦#i=ACOS#j#1=ACOS#2正切#i=TAN#j#1=TAN#2反正切#i=ATAN#j#1=ATAN#2,其它函数运算平方根#i=SQRT#j#1=SQRT#2绝对值#i=ABS#j#1=ABS#2舍入#i=ROUN#j#1=ROUN#2上取整#i=FIX#j#1=FIX#2下取整#i=FUP#j#1=FUP#2自然对数#i=LN#j#1=LN#2指数对数#i=EXP#j#1=EXP#2逻辑运算与#i=#jAND#k#1=#2AND#3或#i=#j OR#k#1=#2OR#3异或#i=#j XOR#k#1=#2XOR#3,转换运算 BCD转BIN#i=BIN#j#1=BIN#2BIN转BCD#i=BCD#j#1=BCD#23.关系运算1）等于（EQ）用EQ与两个变量（或表达式）组成表达式，当运算符EQ两边的变量（或表达式）相等时，表达式的值为真，否则为假。例如，#1EQ#2，当#1与#2相等时，表达式的值为真。（2）不等于（NE）用NE与两个变量或表达式组成表达式，当运算符NE两边的变量（或表达式）不相等时，表达式的值为真，否则为假。例如，#1NE#2，当#1与#2不相等时，表达式的值为真。,（3）大于等于（GE）用GE与两个变量或表达式组成表达式，当左边的变量（或表达式）大于或等于右边的变量（或表达式）时，表达式的值为真，否则为假。例如，#1GE#2，当#1大于或等于#2时，表达式的值为真。否则为假。（4）大于（GT）用GT与两个变量或表达式组成表达式，当左边的变量（或表达式）大于右边的变量（或表达式）时，表达式的值为真，否则为假。例如，#1GT#2，当#1大于#2时，表达式的值为真。否则为假,（5）小于等于（LE）用LE与两个变量或表达式组成表达式，当左边的变量（或表达式）小于或等于右边的变量（或表达式）时，表达式的值为真，否则为假。例如，#1LE#2，当#1小于或等于#2时，表达式的值为真。否则为假。（6）小于（LT）用LT与两个变量或表达式组成表达式，当左边的变量（或表达式）小于右边的变量（或表达式）时，表达式的值为真，否则为假。例如，#1GE#2，当#1大于#2时，表达式的值为真。否则为假。,二.宏程序调用2.1 宏程序调用指令格式：G65 P_ L_；式中：P宏程序号；L重复调用次数（19999，1次时L可省略）；用以对宏程序中的局部变量赋值。自变量赋值是由地址及数值构成。2.2 自变量赋值自变量赋值自变量赋值,二.宏程序调用1.宏程序调用的方法,2.宏程序调用指令格式：G65 P_ L_；式中：P宏程序号；L重复调用次数（19999，1次时L可省略）；用以对宏程序中的局部变量赋值。自变量赋值是由地址及数值构成。自变量赋值自变量赋值自变量赋值,3.宏程序嵌套层数,在G66后，用地址P为模态调用指定程序号；当需要重复次数时，可在地址L后指定从19999的数字。和简单调用G65一样，传递给宏程序的数据用实参指定。当指定G67指令时，后续程序段不再执行模态调用。,自变量赋值的地址与变量号码之间的对应关系参数6008.7=1时,自变量赋值的地址与变量号码之间的对应关系6008.7=0,例如：G65 P9301 A1.0 B2.0 I10 J12 K17；#1=1.0#2=2.0#4=10.0#5=12.0#6=17.0,1.控制指令1、无条件转移（GOTO语句）格式：GOTO n；式中：n顺序号（19999），可用变量表示。例如，GOTO6；语句组 N6 G00X100；执行GOTO6语句时，转去执行标号为N6的程序段。,2、条件转移（IF语句）格式：IF 条件式 GOTO n；条件式：O9100；#1=0；#2=1；N1 IF#2 GT 10 GOTO 2；#1=#1+#2；#2=#2+1；GOTO 1；N2 M30；,3、循环（WHILE语句）格式：WHILE 条件式 DO m；END m；式中：m循环执行范围的识别号，只能是1.2.3注意：DOEND循环能够按需要使用多次，即 循环嵌套。,4.条件转移（IF）格式：IF表达式THEN THEN后只能跟一个语句。例如，IF#1EQ#2THEN#3=0;当#1等于#2时，将0赋给变量#3。,DOEND循环嵌套：WHILE 条件式1 DO 1；WHILE 条件式2 DO 2；WHILE 条件式3 DO 3；END 3；END 2 END 1；,举例：求1到10之和。O9200；#1=0；#2=1；WHILE#2 LE 10 DO 1；#1=#1+#2；#2=#2+1；END 1；M30；,【例1】圆周等份孔加工：在半径I的圆周上钻削H个等分孔，已知加工第一个孔的起始角度为A，相邻两孔之间角度的增量为B，圆周中心坐标为（x，y）。O7500；G90 G54 G00 X0 Y0 Z100；M03 S800；G65 P9500 X50.Y150.R10.Z-20.F300I120.A0 B45.H5；G00 X0 Y0 Z100.；M30；,O9500；G99 G81 Z#26 R#18 F#9 L0；WHILE#11 GT 0 DO 1；#5=#24+#4*COS#1；#6=#25+#4*SIN#1；X#5 Y#6；#1=#1+#2；#11=#11 1；END 1；M99；,铣削内半球体：在数控铣床上用12球头铣刀对半球体进行精加工。若用同一程序以及用不同半径的刀具加工不同半径的内球体，编宏程序。O7400；G90 G54 G17 G00 X0 Y0；G43 Z5.H01 M08；M03 S900；G65 P9800 A35.B6.D5.；G00 Z5.M09；G91 G28 Z0；M30；,O9800；#101=#1；#102=#2；#103=#1#2；#104=#7；G00 X#103；G01 Z0 F120；WHILE#104 LE 90 DO 1；#110=#103*COS#104；#120=#103*SIN#104；G01 X#110 Z#120 F80；G02 I#110；#104=#104+#7；END 1；M99；,椭圆加工：零件材料45钢，毛坯为50mm100mm，按图要求完成数控加工程序。,S800 F150；#150=26.；N30 IF#150 LT 1 GOTO 40；M98 P0003；#150=#150-2；GOTO 30；N40 G0 X30.Z2.；S1500 F80；#150=0；M98 P0003；G0 X100.Z5.；M30；,O0001；T0101;M03 S800；G0 X51.Z2.；G71 U1.5 R1.；G71 P10 Q20 U0.5 W0.1 F150；N10 G1 X25.966；Z0.；Z-19.；X35.988 Z-29.;Z-46；X44.；X45.992 Z-47.；N20 Z-55.；G70 P10 Q20 S1000 F120；G00 X100.；Z50.；,O0003；#101=20.；#102=13.；#103=20.；N20 IF#103 LT 1 GOTO 50；#104=SQRT#101*#101-#103*#103；#105=#102*#104/#101；G01 X2*#105+#150 Z#103 20；#103=#103 0.5；GOTO 20；N50 G00 U2.Z2.；M99,椭圆加工：假定椭圆长轴（X向）、短轴（Y向）半长分别为A和B。编程条件：编程原点在椭圆中心，A=50,B=30，椭圆轮廓为外轮廓，下刀点在椭圆右极限点，刀具直径18，加工深度10mm。,O9800；G90 G54 G00 G17 G40；G43 Z50.H01;M03 S1000；X60.Y-15.；Z5.M08；G01 Z-12.F800；G42 X50.Y0.D01 F100；#1=0.5;(变量初始值0.5度）,WHILE#1 LE 360 DO 1；#2=50*COS#1；#3=30*SIN#1；G01 X#2 Y#3；#1=#1+0.5；END 1；G01 Y15.；G00 G40 X60.；Z100.M30,加工如下图所示的椭圆表面，材料为中碳钢。由于一般的数控系统无椭圆插补功能，手工编程可用宏程序实现编程计算。本例使用20键槽铣刀分两层铣削，每一次切削深度为5mm。按刀具刀具轨迹编程。,主程序O0001N0001 G92X0.0Y0.0Z150.0；工件坐标系原点设在工件中心距顶面上N0002 M03S300；主轴正转，转速N0003 G00X-80.0；刀具移至椭圆左端点处N0004 G00Z1.0；快速接近工件N0005 G01Z0.0F100.0 慢速接近工件N0006 G65P0100A80.0B50.0C-5.0(椭圆长半轴为80，短半轴为50。Z向进刀5mm)N0007 G65P0100A80.0B50.0C-10.0椭圆长半轴为80，短半轴为50。Z向进刀5mmN0007 G00Z150.0；抬刀N0008 G00X0.0Y0.0；刀具回起点N0009 M05；主轴停N0010 M30；程序结束,宏程序O1000#10=-#1；(#1为长半轴=80，#2为短半轴=50，#10为X坐标N1000 G01Z#3；(#3为Z向进刀深度WHIL#10LE#1DO1；(X坐标小于等于80循环加工上半椭圆#11=SQRT#1*#1-#10*#10*#2/#1；(#11为Y坐标用椭圆公式计算N1001 G01X#10Y#11F100.0；(切削进给#10=#10+0.05；(修改X坐标，X+0.05END1;#10=#1；(#1为长半轴=80，#2为短半轴=50，#10为X坐标WHIL#10GE-#1DO2；(X坐标小于等于80循环加工下半椭圆#11=-SQRT#1*#1-#10*#10*#2/#1；(#11为Y坐标用椭圆公式计算N1002 G01X#10Y#11F100；(切削进给#10=#10-0.05;(修改X坐标，X-0.05END2;N1003 M99(返回主程序,O1；G90 G54 G00 X0 Y0；G43 H2 Z100.M3 S1000;G01 Z0 M8 F200;#1=0.5.每刀进给量;N10;段落符号G01 X488.F2000;Y#1;X0;Y(#1+0.5);#1=#1+1;IF#1LE320.GOTO10;如果#1小于等于320.就回到此段开头G0 Z200.;M30;,O100；#3=0；#1=30-tan10*#3;#2=30-tan10*#3+0.2;G90 G54 G00 X50.Y45.;G43 H1 Z100.M3 S1000;G1 X#1 Y#3 F100;Z0;N1;G1 X#1 Y-#3 F2000;X-#1;X-#2 Y-#3+0.2;X#2;#3=#3+0.4;IF#3LE28.356GOTO1;G0 Z100.;M30;,O100;#1=tg10*#2+19.411;#2=0;#3=75+#2/cos10.;G90 G54 G00 X25.Y0;G43 H1 Z100.M3 S1000;G1 X#1 Y#2 F100;Z0;N1;G1 X#1 Y#2 F2000;Z0;G2 X-#1 Y#2 R#3;G0 Z100.;#2=#2+0.2;IF#3LE100GOTO1;G0 Z200.;M30;,O100;X=#1=tg45*#3+15;Y=#2=cos#5*20;Z=#3=sin#5*20;#5=0;G90 G54 G00 X#1+10.Y#2+10;G43 H1 Z100.M3 S1000;G1 X#1 Y#2 F100;Z#3;N1;G1 X#1 Y#2 F2000；Z#3;x-#1;G0 Z100.;#5=#5+1.;IF#3LE15GOTO1;G0 Z200.;M30;,T0101M3S800G0X82Z5G0X76G1Z-40F0.2X82G0Z5G0X72G1Z-40F0.2X82G0Z5.G0X40G1Z-40F0.2X82G0Z5G0X150Z150M5M30从上面程序可以看出，每次切削所用程序都只是切削直径X有变化，其他程序代码未变。因此可以将一个变量赋给X，而在每次切削完之后，将其改变为下次切削所用直径即可。#1=76 赋初始值，即第一次切削直径N10 G0X#1 将变量赋给X，则X方向进刀的直径则为#1变量中实际存储值。N10是程序G1Z-40F0.2 段的编号，用来标识本段，为后面循环跳转所用。#1=#1-4 每行切深为2mm，直径方向递减4mmIF#1GE40 GOGO 10 如果#1=40，即此表达式满足条件，则程序跳转到N10继续执行。G0X150Z150 当不满足#1=40，即#140，则跳过循环判断语句，由此句继续向后执行。M5M30,T0101M3S800G0X82Z5 粗加工开始#2=0.05 Z向的加工余量#3=0.5 外圆方向的加工余量#4=0.3 每层切削后的回退量#1=76+2*#3 考虑了精加工余量的第一次切削直径N10 G0X#1 将变量赋给X，则X方向进刀的直径则为#1变量中实际存储值。N10是程序G1Z-40+#2F0.2 段的编号，用来标识本段，为后面循环跳转所用。X#1+#4 每次切削只回退#4的值G0Z5#1=#1-4 单边切深为2mm，直径方向每次递减4mmIF#1GE40 GOGO 10 如果#1=40，即此表达式满足条件，则程序跳转到N10继续执行。M03S1200 当不满足#1=40，即#140，则跳过循环判断语句，由此句继续向后执行。G0X40 由此开始精加工G1Z-40F0.1X82G0X150Z150M5M30,
