GB-T 4458.5-2003 机械制图 尺寸公差与配合注法 (2).pdf

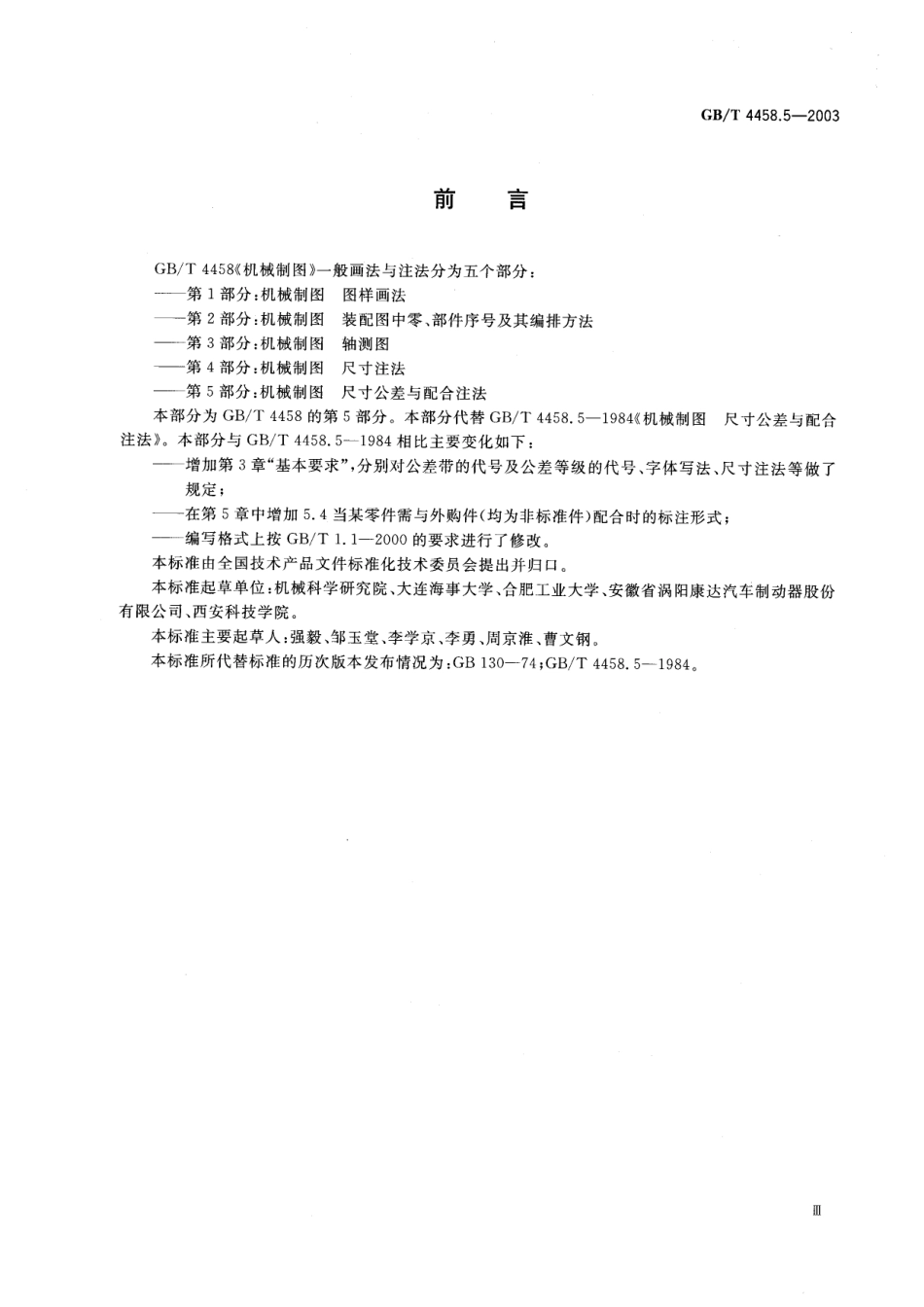

GB/T4458.5-2003机械制图尺寸公差与配合注法1范围本部分规定了机械图样中尺寸公差与配合公差的标注方法。本部分适用于机械图样中尺寸公差（线性尺寸公差和角度尺寸公差）与配合的标注方法。2规范性引用文件下列文件中的条款通过GB/T4458的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T1800极限与配合基础(eqv IS0286.1)GB/T1182形位和位置公差通则、定义、符号和图样表示法(eqv IS(01101)GB/T14691-1993技术制图字体(eqv IS03098/1,IS03098/2)GB/T4458.4一2003机械制图尺寸注法3基本要求3.1公差带的代号及公差等级的代号等要符合GB/T1800的规定。3.2字体的写法应符合GB/T14691的规定。3.3尺寸注法要符合GB/T4458.4一2003的规定。4在零件图上的公差注法4.1线性尺寸的公差应按下列三种形式之一标注。4.1.1当采用公差带代号标注线性尺寸的公差时，公差带的代号应注在基本尺寸的右边（图1、图2）。4.1.2当采用极限偏差标注线性尺寸的公差时，上偏差应注在基本尺寸的右上方；下偏差应与基本尺寸注在同一底线上。上下偏差的数字的字号应比基本尺寸的数字的字号小一号（图3、图4）。4.1.3当同时标注公差带代号和相应的极限偏差时，则后者应加圆括号（图5、图6）。65k6065H7图1注写公差带代号的公差注法（一）图2注写公差带代号的公差注法（二）
