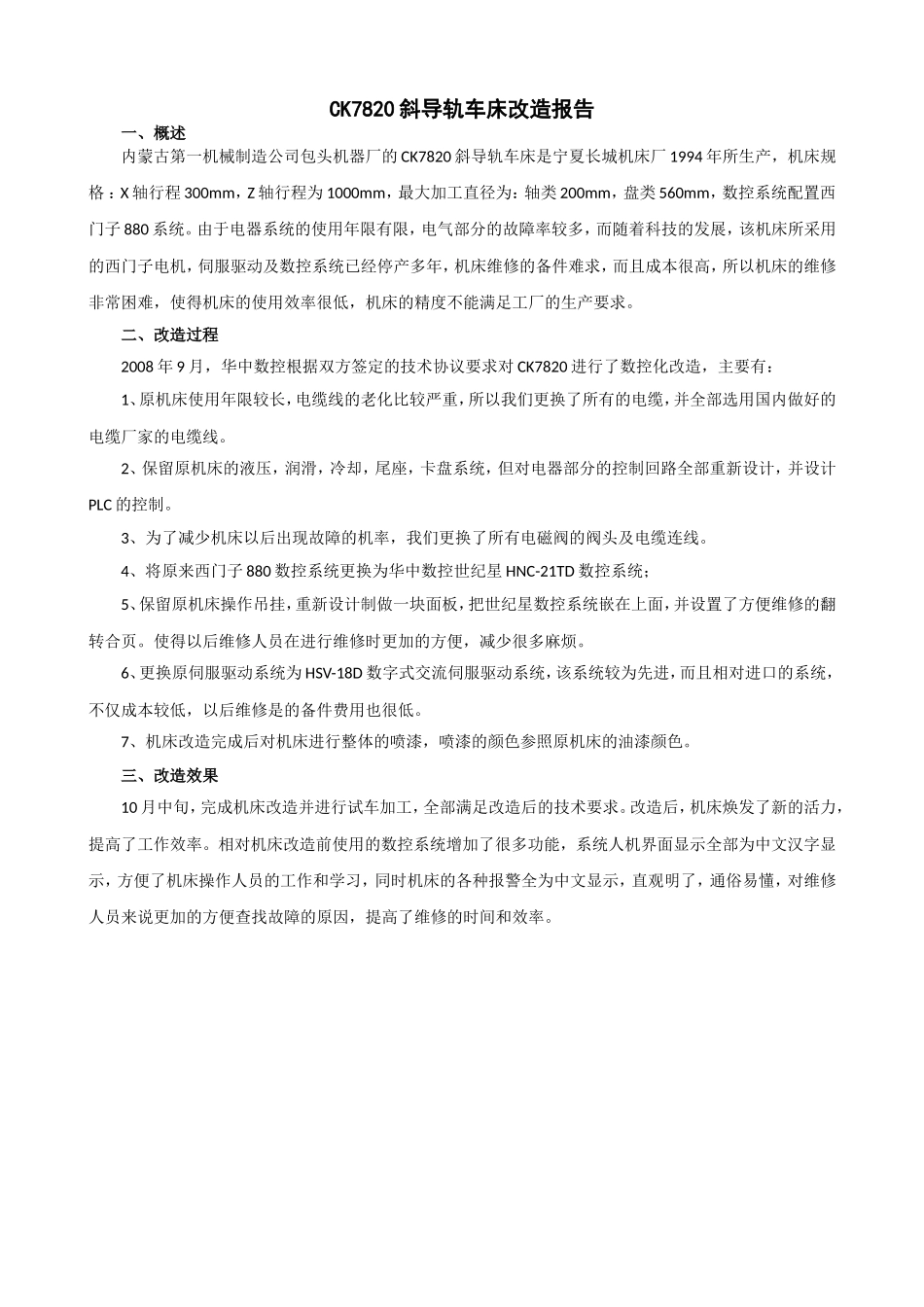

CK7820斜导轨车床改造报告 一、概述 内蒙古第一机械制造公司包头机器厂的CK7820斜导轨车床是宁夏长城机床厂1994年所生产，机床规格 ：X轴行程300mm，Z轴行程为1000mm，最大加工直径为：轴类200mm，盘类560mm，数控系统配置西门子880系统。由于电器系统的使用年限有限，电气部分的故障率较多，而随着科技的发展，该机床所采用的西门子电机，伺服驱动及数控系统已经停产多年，机床维修的备件难求，而且成本很高，所以机床的维修非常困难，使得机床的使用效率很低，机床的精度不能满足工厂的生产要求。 二、改造过程 2008年9月，华中数控根据双方签定的技术协议要求对CK7820进行了数控化改造，主要有： 1、原机床使用年限较长，电缆线的老化比较严重，所以我们更换了所有的电缆，并全部选用国内做好的电缆厂家的电缆线。 2、保留原机床的液压，润滑，冷却，尾座，卡盘系统，但对电器部分的控制回路全部重新设计，并设计PLC的控制。 3、为了减少机床以后出现故障的机率，我们更换了所有电磁阀的阀头及电缆连线。 4、将原来西门子880数控系统更换为华中数控世纪星HNC-21TD数控系统； 5、保留原机床操作吊挂，重新设计制做一块面板，把世纪星数控系统嵌在上面，并设置了方便维修的翻转合页。使得以后维修人员在进行维修时更加的方便，减少很多麻烦。 6、更换原伺服驱动系统为HSV-18D数字式交流伺服驱动系统，该系统较为先进，而且相对进口的系统，不仅成本较低，以后维修是的备件费用也很低。 7、机床改造完成后对机床进行整体的喷漆，喷漆的颜色参照原机床的油漆颜色。 三、改造效果 10月中旬，完成机床改造并进行试车加工，全部满足改造后的技术要求。改造后，机床焕发了新的活力，提高了工作效率。相对机床改造前使用的数控系统增加了很多功能，系统人机界面显示全部为中文汉字显示，方便了机床操作人员的工作和学习，同时机床的各种报警全为中文显示，直观明了，通俗易懂，对维修人员来说更加的方便查找故障的原因，提高了维修的时间和效率。
