2.机械加工工时公式.doc

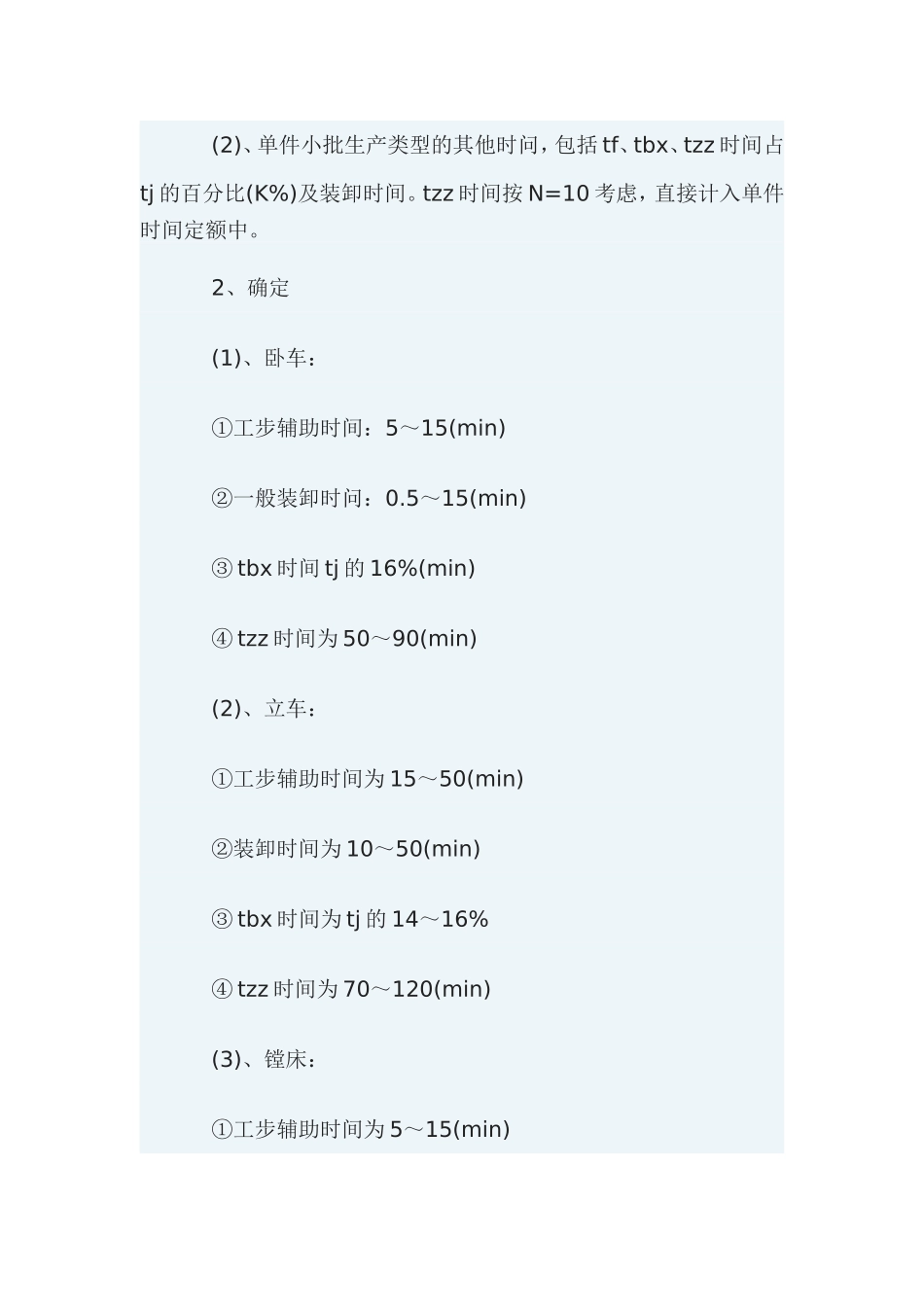

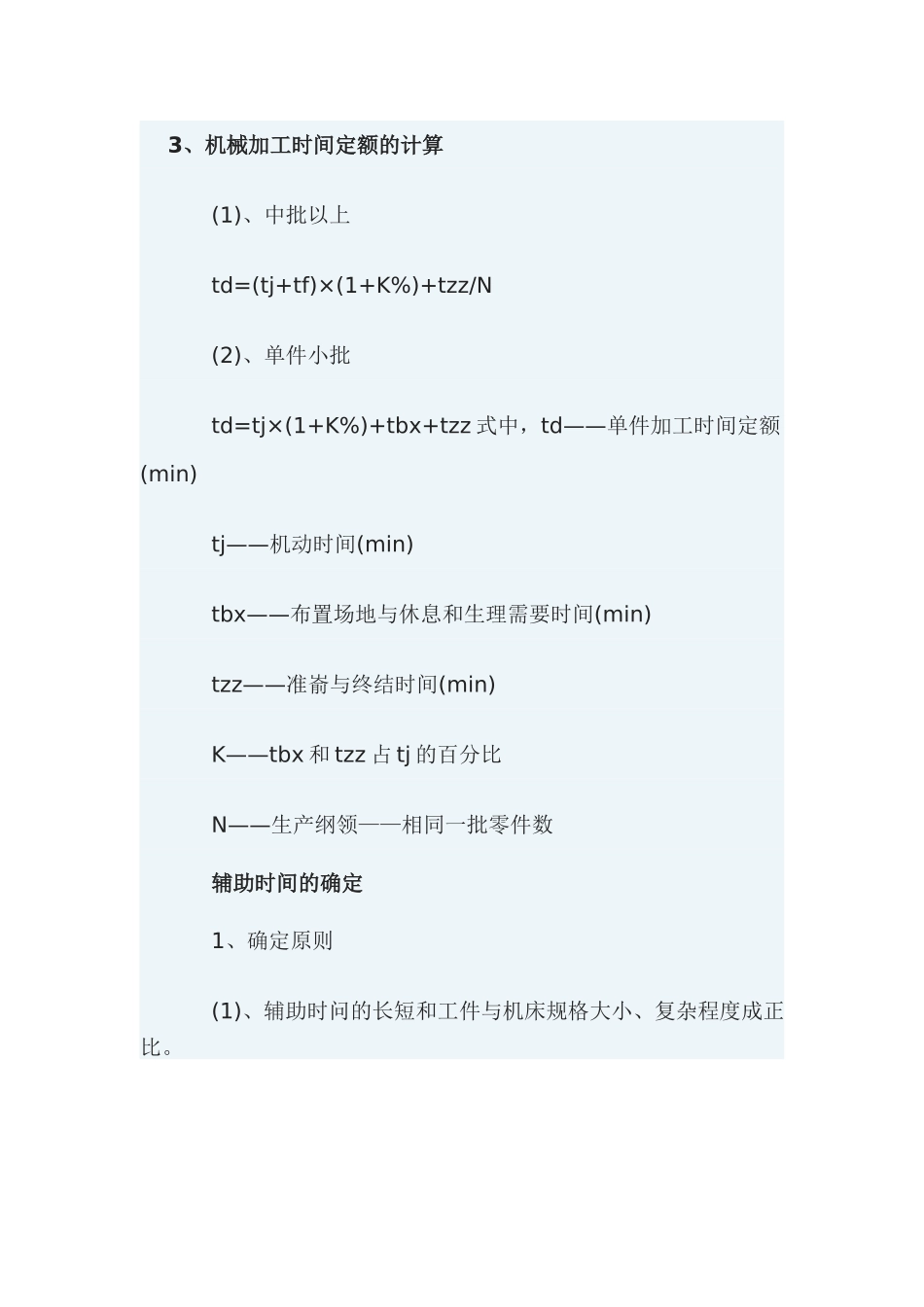

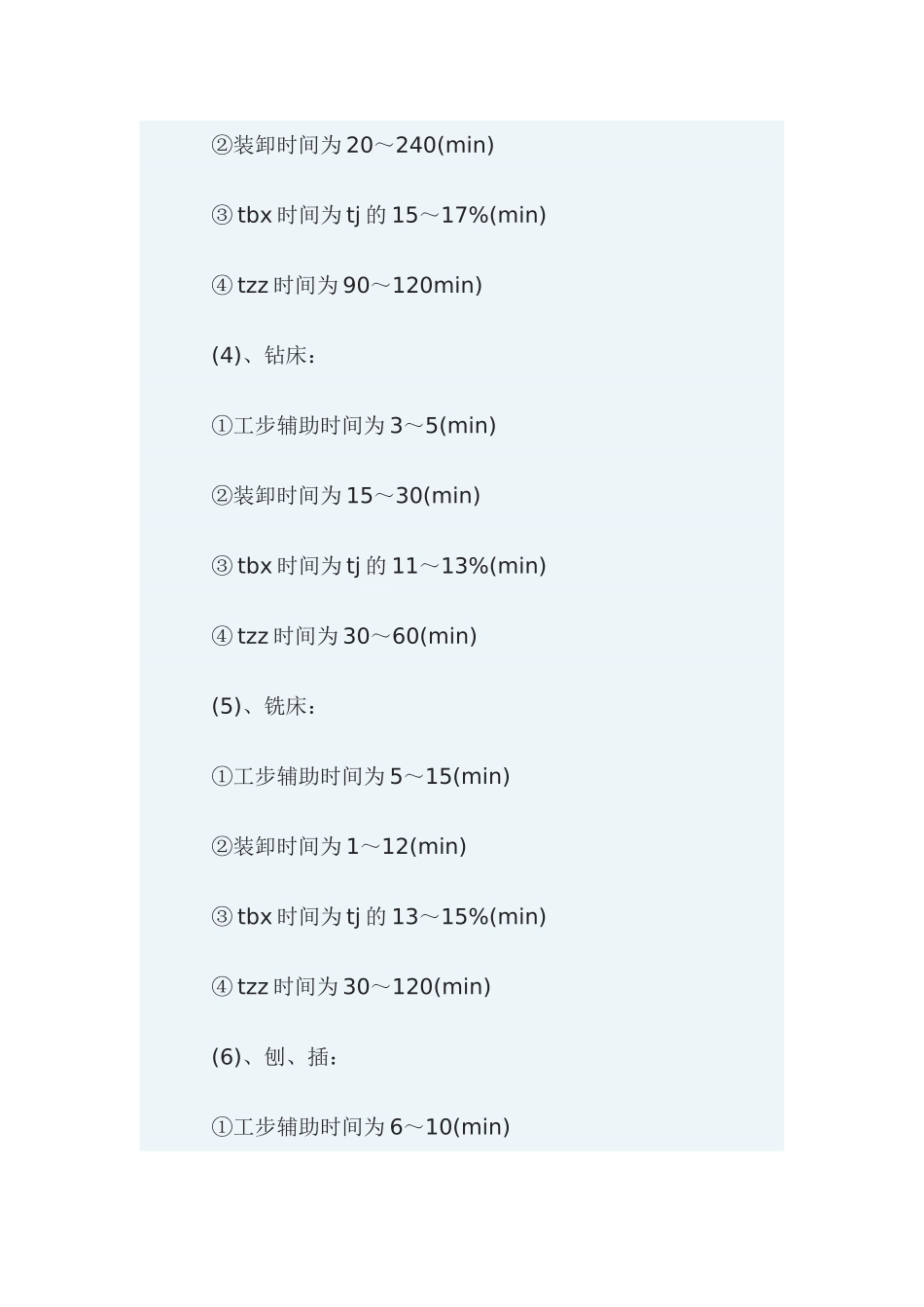

3、机械加工时间定额的计算 　　(1)、中批以上 　　td=(tj+tf)×(1+K%)+tzz/N 　　(2)、单件小批 　　td=tj×(1+K%)+tbx+tzz式中，td——单件加工时间定额(min) 　　tj——机动时间(min) 　　tbx——布置场地与休息和生理需要时间(min) 　　tzz——准嵛与终结时间(min) 　　K——tbx和tzz占tj的百分比 　　N——生产纲领——相同一批零件数 　　辅助时间的确定 　　1、确定原则 　　(1)、辅助时问的长短和工件与机床规格大小、复杂程度成正比。 　　(2)、单件小批生产类型的其他时问，包括tf、tbx、tzz时间占tj的百分比(K%)及装卸时间。tzz时间按N=10考虑，直接计入单件时间定额中。 　　2、确定 　　(1)、卧车： 　　①工步辅助时间：5～15(min) 　　②一般装卸时问：0.5～15(min) 　　③tbx时间tj的16%(min) 　　④tzz时间为50～90(min) 　　(2)、立车： 　　①工步辅助时间为15～50(min) 　　②装卸时间为10～50(min) 　　③tbx时间为tj的14～16% 　　④tzz时间为70～120(min) 　　(3)、镗床： 　　①工步辅助时间为5～15(min) 　　②装卸时间为20～240(min) 　　③tbx时间为tj的15～17%(min) 　　④tzz时间为90～120min) 　　(4)、钻床： 　　①工步辅助时间为3～5(min) 　　②装卸时间为15～30(min) 　　③tbx时间为tj的11～13%(min) 　　④tzz时间为30～60(min) 　　(5)、铣床： 　　①工步辅助时间为5～15(min) 　　②装卸时间为1～12(min) 　　③tbx时间为tj的13～15%(min) 　　④tzz时间为30～120(min) 　　(6)、刨、插： 　　①工步辅助时间为6～10(min) 　　②装卸时间为1～120(min) 　　③tbx时间为tj的13～14%(min) 　　④tzz时间为30～120(min) 　　(7)、磨床： 　　①工步辅助时问为2～8(min) 　　②装卸时间为0.3～8(min) 　　③tbx时间为tj的12～13%(min) 　　④tzz时间为15～120(min) 　　(8)、齿轮机床： 　　①工步辅助时间为2～5(min) 　　②装卸时间为2～8(min) 　　③tbx时间为tj的11～12%(min) 　　④tzz时间为50～120(min) 　　(9)、拉床： 　　①工步辅助时间为1～2(min) 　　②装卸时间为0.5～1(min) 　　③tbx时间为tj的12%(min) 　　④tzz时间为25(min) 　　切削用量的计算与选择原则 　　1、计算： 　　(1)、切削速度Vc 　　①车、铣、钻、镗、磨、铰： 　　Vc=d×π×n/1000(m/min) 　　Vc=(d×π×n)/(1000×60)(m/s) 　　式中，d——工件或刀具(砂轮)直径(mm) 　　n——工件或刀具(砂轮)每分钟转数(r/min) 　　②刨、插 　　Vc=L×(1+V刨程/V空程)×n/1000 　　=(5/3)×L×n/1000=0.0017×L×n(n/min) 　　或用下公式： 　　VC=n×L×(1+m)/1000(n/min) 　　式中，L——刨程行程^长度(mm) 　　n——每分钟往复次数(次/min) 　　m——一般取0.7(因为返程必须速度快) 　　(2)、每分钟转数或每分钟往返次数n 　　①n=Vc×1000/(π×d)=(Vc×3)×1000/d(r/min) 　　②n=Vc×1000×3/(5×L)=Vc/(0.0017×L)(双程数/min) 　　式中：d——工件或刀具直径(mm) 　　L——行程长度(mm) 　　(3)、进给速度Vf 　　Vf=af×Z×n(mm/min) 　　式中：af——每齿进给量(mm/z) 　　Z——刀具齿数 　　n——每分钟转数(r/min) 　　(4)、进给量f 　　①f=vf/n(mm/r) 　　②af=f/Z(mm/z) 　　(5)、切削深度ap 　　①ap=(dw-dm)/2 　　②钻削ap=dw/2 　　式中：dw——待加工直径(mm) 　　dm——已加工面直径(mm)
