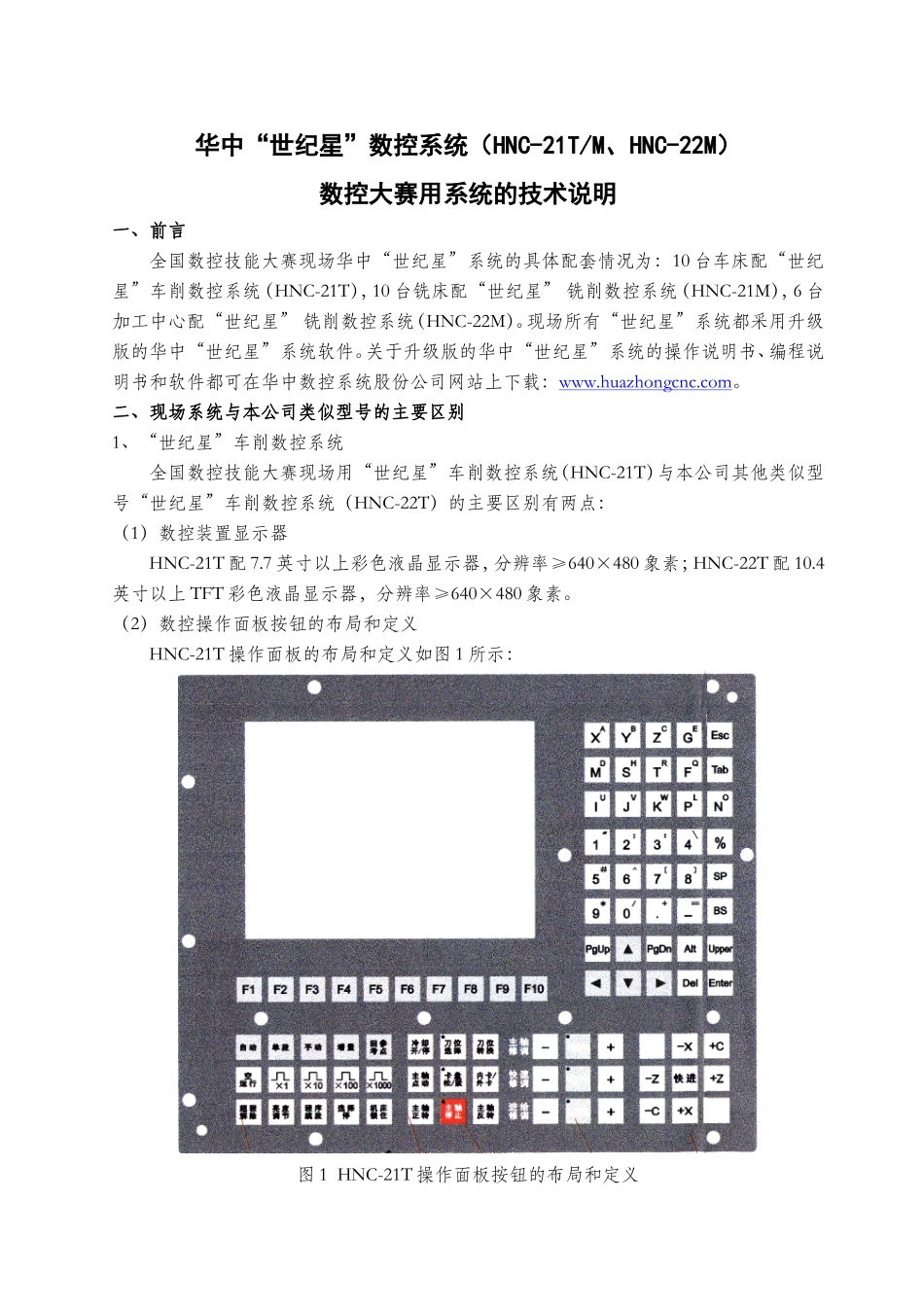

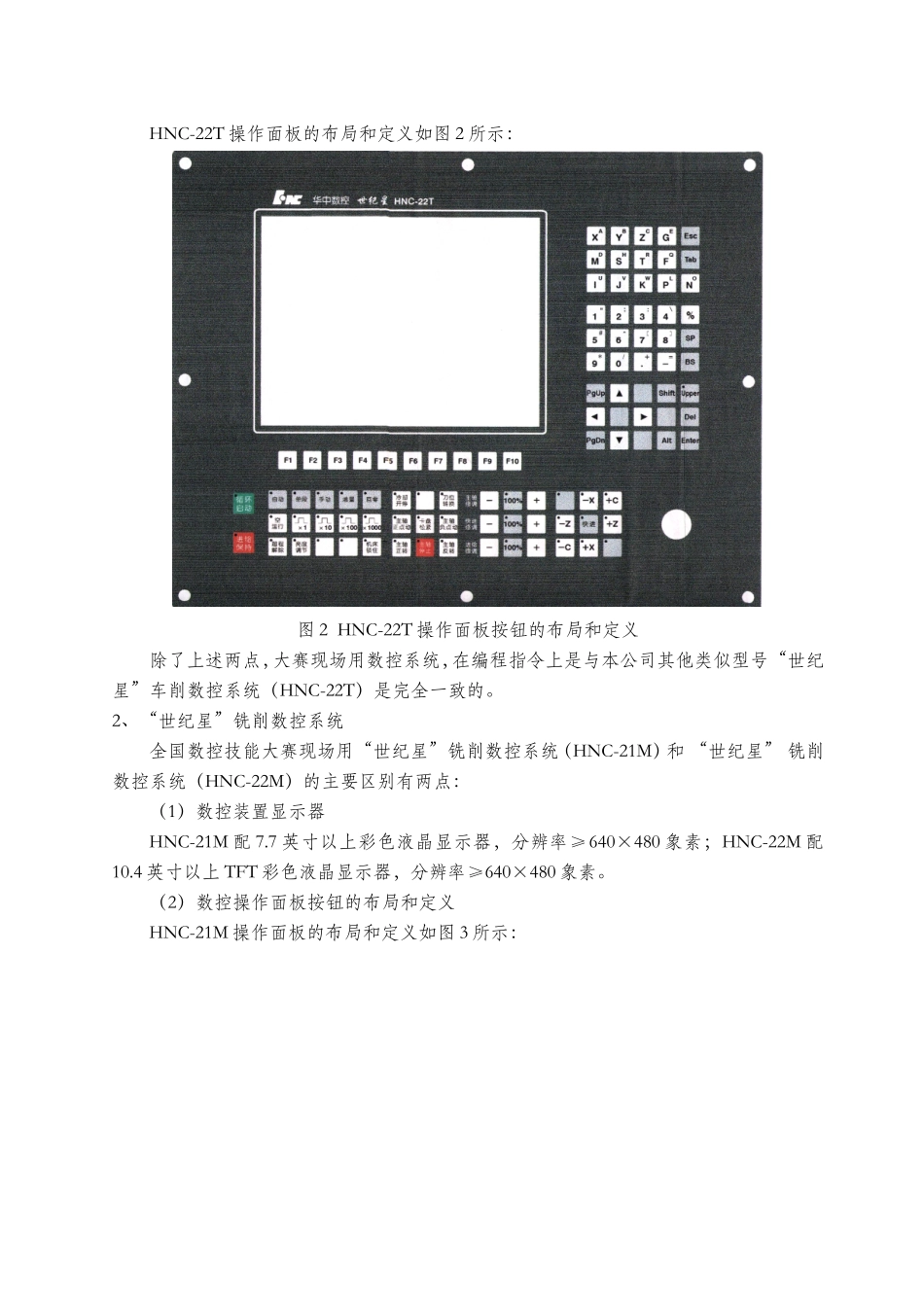

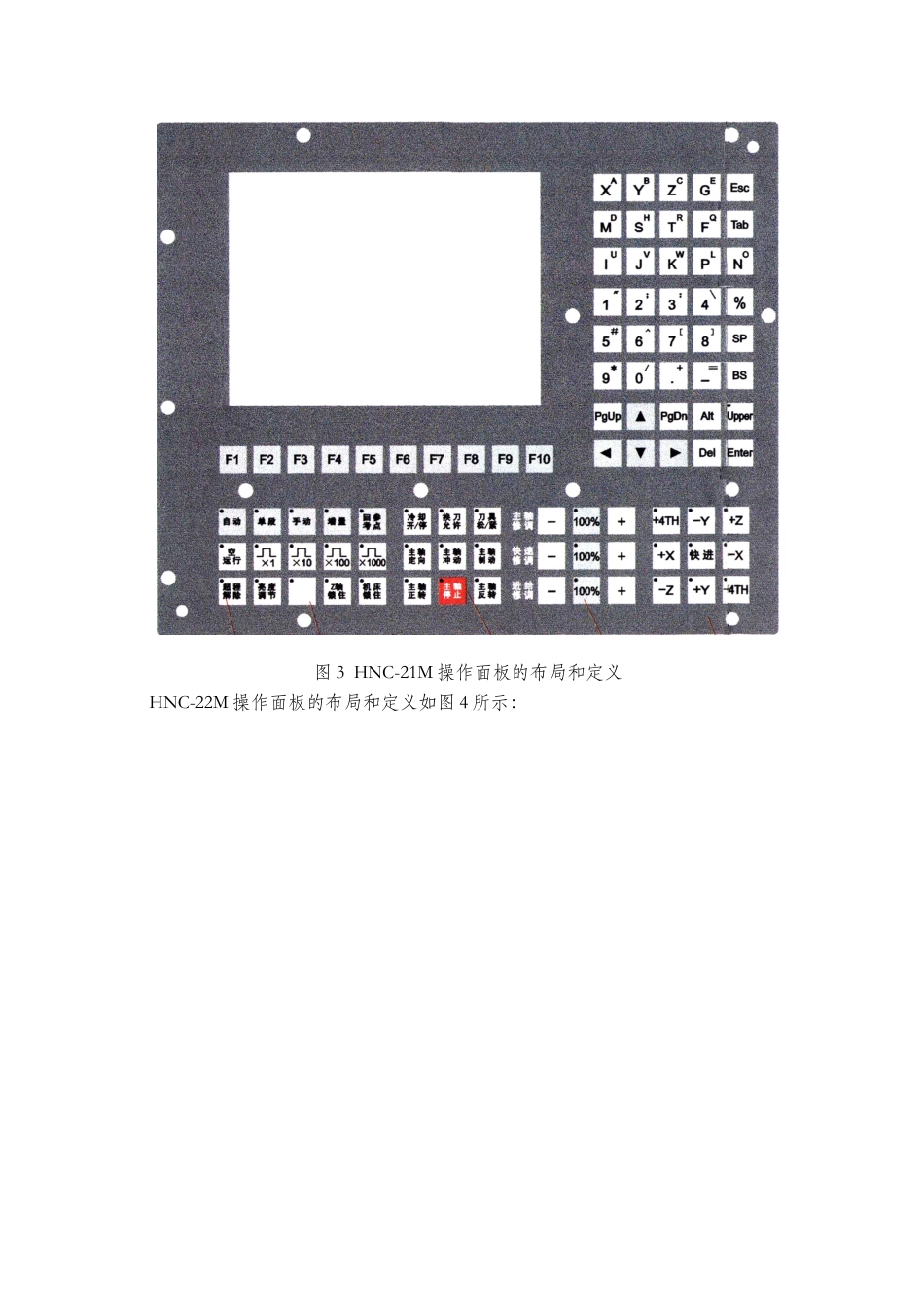

华中“世纪星”数控系统（HNC-21T/M、HNC-22M） 数控大赛用系统的技术说明 一、前言 全国数控技能大赛现场华中“世纪星”系统的具体配套情况为：10台车床配“世纪星”车削数控系统（HNC-21T），10台铣床配“世纪星” 铣削数控系统（HNC-21M），6台加工中心配“世纪星” 铣削数控系统（HNC-22M）。现场所有“世纪星”系统都采用升级版的华中“世纪星”系统软件。关于升级版的华中“世纪星”系统的操作说明书、编程说明书和软件都可在华中数控系统股份公司网站上下载：。 二、现场系统与本公司类似型号的主要区别 1、“世纪星”车削数控系统 全国数控技能大赛现场用“世纪星”车削数控系统（HNC-21T）与本公司其他类似型号“世纪星”车削数控系统（HNC-22T）的主要区别有两点： （1）数控装置显示器 HNC-21T配7.7英寸以上彩色液晶显示器，分辨率≥640×480象素；HNC-22T配10.4英寸以上TFT彩色液晶显示器，分辨率≥640×480象素。 （2）数控操作面板按钮的布局和定义 HNC-21T操作面板的布局和定义如图1所示： 图1 HNC-21T操作面板按钮的布局和定义 HNC-22T操作面板的布局和定义如图2所示： 图2 HNC-22T操作面板按钮的布局和定义 除了上述两点，大赛现场用数控系统，在编程指令上是与本公司其他类似型号“世纪星”车削数控系统（HNC-22T）是完全一致的。 2、“世纪星”铣削数控系统 全国数控技能大赛现场用“世纪星”铣削数控系统（HNC-21M）和 “世纪星” 铣削数控系统（HNC-22M）的主要区别有两点： （1）数控装置显示器 HNC-21M配7.7英寸以上彩色液晶显示器，分辨率≥640×480象素；HNC-22M配10.4英寸以上TFT彩色液晶显示器，分辨率≥640×480象素。 （2）数控操作面板按钮的布局和定义 HNC-21M操作面板的布局和定义如图3所示： 图3 HNC-21M操作面板的布局和定义 HNC-22M操作面板的布局和定义如图4所示： 图4 HNC-22M操作面板的布局和定义 除了上述两点，“世纪星”铣削数控系统（HNC-21M）和“世纪星” 铣削数控系统（HNC-22M）在编程指令上是完全一致的。 三、实际指令、功能与操作说明书、编程说明书的区别 1、HNC-21T实际指令与编程说明书的区别 指令 现场使用的系统 编程说明书 说明 G00：快速定位 有 有 G01：直线插补 有 有 G02：顺圆插补 有 有 G03：逆圆插补 有 有 G04：暂停 有 有 G20：英寸输入 有 有 G21：毫米输入 有 有 G28：返回到参考点 有 有 G29：由参考点返回 有 有 G32：螺纹切削 有 有 G36：直径编程 有 有 G37：半径编程 有 有 G40：刀尖半径补偿取消 有 有 G41：左刀补 有 有 G42：右刀补 有 有 G53 ：直接机床坐标系编程 有 有 G54～G59：坐标系选择 有 有 G61：精确停止方式 有 无 G64：小线段连续加工方式 有 无 G71：内（外）径粗车复合循环 有 有 G72：端面粗车复合循环 有 有 G73：闭环车削复合循环 有 有 G76：螺纹切削复合循环 有 有 G80：内/外径切削循环 有 有 G81：端面切削循环 有 有 G82：螺纹切削循环 有 有 G90：绝对值编程 有 有 G91：增量值编程 有 有 G92：工件坐标系设定 有 有 G94：每分钟进给 有 有 G95：每转进给 有 有 G46：恒线速度切削时极限转速限定指令 有 无 该指令是限定恒线速度切削时主轴的极限转速，从而保护机床主轴 G96：恒线速度切削有效 有 有 G97：取消恒线速度切削 有 有 M00：程序停止 有 有 M01：选择停止 有 无 当机床控制面板上的“选择停止”开关置于接通位置时，执行过程和M00相同，该指令才有效。 M02：程序结束 有 有 M03：主轴正转起动 有 有 M04：主轴反转起动 有 有 M05：主轴停止转动 有 有 M06：换刀 有 有 M07：切削液打开 有 有 M09：切削液停止 有 有 M30：程序结束并返回程序起点 有 有 M41主轴转速低速档设定 有 无 M42主轴转速中速档设定 有 无 M43主轴转速高速档设定 有 无 M98：调用子程序 有 有 M99：子程序结束 有 有 2、HNC-21T实际功能（操作）与操作说明书的区别 功能 现场使用的系统 操作说明书 说明 蓝图编程 有 无 有关蓝图编程使用说明书可在华中数控系统股份公司网站上下载： 程序停止 有 无 按下该功能键将提示是否终止当前运行程序（该功能为程序菜单下的F6键） X轴清零 有 无 按下该功能键将坐标系清零并置为相对坐标系，该键为刀偏表菜单下的F1键 Z轴清零 有 无 按下该功能键将坐标系清零并置为相对坐标系，该键为刀偏表菜单下的F2键 刀架平移 有 有 该功能键由操作说明书刀偏表菜单下的F1键改为F5键 3、HNC-21M和HNC-22M实际指令与编程说明书的区别 指令 现场使用的系统 编程说明书 说明 G00：快速定位 有 有 G01：直线插补 有 有 G02：顺圆插补、螺旋线插补 有 有 G03：逆圆插补、螺旋线插补 有 有 G04：暂停 有 有 G07：虚轴指定 有 有 G09：准停校验 有 有 G17：XY平面选择 有 有 G18：ZX平面选择 有 有 G19：YZ平面选择 有 有 G20：英寸输入 有 有 G21：毫米输入 有 有 G22：脉冲当量输入 有 有 G24：镜像开 有 有 G25：镜像关 有 有 G28：返回到参考点 有 有 G29：由参考点返回 有 有 G34：攻丝 有 无 G34的使用方法参见三、需要选手特别注意的事项 G40：刀尖半径补偿取消 有 有 G41：左刀补 有 有 G42：右刀补 有 有 G43：刀具长度正向补偿 有 有 G44：刀具长度负向补偿 有 有 G49：刀具长度补偿取消 有 有 G50：缩放关 有 有 G51：缩放开 有 有 G53 ：直接机床坐标系编程 有 有 G54～G59：坐标系选择 有 有 G61：精确停止方式 有 有 G64：小线段连续加工方式 有 有 G65：子程序调用 无 有 说明书中有该指令，但现场系统无此功能。如需子程序调用，可用M98指令 G68：旋转变换开 有 有 G69：旋转变换取消 有 有 G73：高速深孔加工循环 有 有 G74：反攻丝循环 有 有 G76：精镗循环 有 有 G80：固定循环取消 有 有 G81：钻孔循环（中心钻） 有 有 G82：带停顿的钻孔循环 有 有 G83：深孔加工循环 有 有 G84：攻丝循环 有 有 G85：镗孔循环 有 有 G86：镗孔循环 有 有 G87：反镗循环 有 有 G88：镗孔循环 有 有 G89：镗孔循环 有 有 G90：绝对值编程 有 有 G91：增量值编程 有 有 G92：工件坐标系设定 有 有 G94：每分钟进给 有 有 G95：每转进给 有 有 G98：固定循环返回起始点 有 有 G99：固定循环返回安全面 有 有 M00：程序停止 有 有 M02：程序结束 有 有 M03：主轴正转起动 有 有 M04：主轴反转起动 有 有 M05：主轴停止转动 有 有 M06：换刀 有 有 M07：切削液打开 有 有 M08：切削液打开 有 有 M09：切削液停止 有 有 M30：程序结束并返回程序起点 有 有 M98：调用子程序 有 有 M99：子程序结束 有 有 4、HNC-21M和HNC-22M实际功能（操作）与操作说明书的区别 功能 现场使用的系统 操作说明书 说明 蓝图编程 有 无 有关蓝图编程使用说明书可在华中数控系统股份公司网站上下载： 程序停止 有 无 按下该功能键将提示是否终止当前运行程序（该功能为程序菜单下的F6键） 四、需要选手特别注意的事项 1、帮助信息的使用 在扩展菜单下“帮助信息”界面中，可查到“世纪星”系统高级编辑功能定义的相应快捷键，如“行删除、光标移到文件首、光标移到文件尾等，”也可以获得有关指令的帮助信息。 2、G34：攻丝指令F参数 升级版“世纪星”铣削数控系统（HNC-21M 和HNC-22M）攻丝指令格式为：G34 K F P ， 参数说明如下： K：螺纹加工深度，为增量值，即螺纹加工终点相对与加工起点的增量值； F：螺纹螺距；F取正，则主轴正转攻丝； F取负，则主轴反转攻丝。 P：孔底停顿时间，单位秒。G34指令为00组的非模态指令。 特别注意F参数此时为螺纹螺距，而不是进给速度，攻正旋螺纹时，F取正，攻反旋螺纹时，F取负。 与G34指令相似，G74（反攻丝循环）和G84（攻丝循环）指令中的F参数也为螺纹螺距，而不是进给速度，攻正旋螺纹时，F取正，攻反旋螺纹时，F取负。 3、刀具半径补偿注意 升级版“世纪星”铣削数控系统（HNC-21M 和HNC-22M）刀具半径补偿使用时应注意程序的圆弧段是不能建立和取消刀补的，因此，下列用法是不正确的：G41 G03 …或者G40 G02…。 4、用户宏变量的使用范围 现场“世纪星”车削数控系统（HNC-21T）与 “世纪星”铣削数控系统（HNC-21M 和HNC-22M）的用户宏变量使用范围是：#0～#799。 5、数控车床高、中、低档分级变速指令M43、M42、M41 现场“世纪星”车削数控系统（HNC-21T），所配机床为三档无级变速。 手柄设为高档时，在“MDI” 下运行“M43”指令，或在“加工程序”中编入“M43”指令。 手柄设为中档时，在“MDI” 下运行“M42”指令，或在“加工程序”中编入“M42”指令。 手柄设为低档时，在“MDI” 下运行“M41”指令，或在“加工程序”中编入“M41”指令。 6、固定循环使用说明 关于升级版“世纪星”铣削数控系统（HNC-21M 和HNC-22M）固定循环的使用，现场系统与编程说明书有如下区别： 编程说明书： G73、G74、G76和G81~G89、Z、R、P、F、Q、I、J、K是模态指令。G80、G01~G03等代码可以取消固定循环。 现场系统： G73、G74、G76和G81~G89是同组的模态指令。其中定义的，Z、R、P、F、Q、I、J、K地址，在各个指令中是模态值，改变指令后需重新定义。G80、G01~G03等代码可以取消固定循环。 “世纪星”车削数控系统（HNC-21T）固定循环的指令和参数都是非模态的。 7、“世纪星”数控系统原软件和升级版软件的区别 “世纪星” 原数控系统（包括车削系统HNC-21T、HNC-22T和铣削系统HNC-21M、HNC-22M）与升级版数控系统（现场使用），在编程指令上没有区别，在操作上有部分区别，升级版数控系统的操作说明书可在华中数控系统股份公司网站上下载：。 升级版“世纪星” 数控系统与原“世纪星” 数控系统的主要区别如下： （1）编程功能 1）升级版铣床软件增加了G34攻丝功能（刚、柔性攻丝）； 2）升级版车床软件增加了相对刀偏功能。 （2）操作界面 1）系统主界面菜单布局更为合理，将常用的刀具补偿、设置、DNC功能放在主界面菜单中； 2）程序的编辑、加工操作更加快捷、方便，将原系统软件的“程序编辑”和“自动加工”两个功能界面合为“程序”一个界面，使程序的编辑、加工在同一菜单内完成，简化了程序从编辑到加工的操作步骤； 3）显示更加直观、方便，正文、图形、程序等的界面切换可直接在主界面下按显示切换完成，不需再进入子菜单操作。 8、PC键盘的利用 “世纪星” 数控系统的优点是其基于PC的开放式体系结构， 如现场配备了PC键盘，建议选手使用PC键盘加快操作的时间，提高操作效率。
