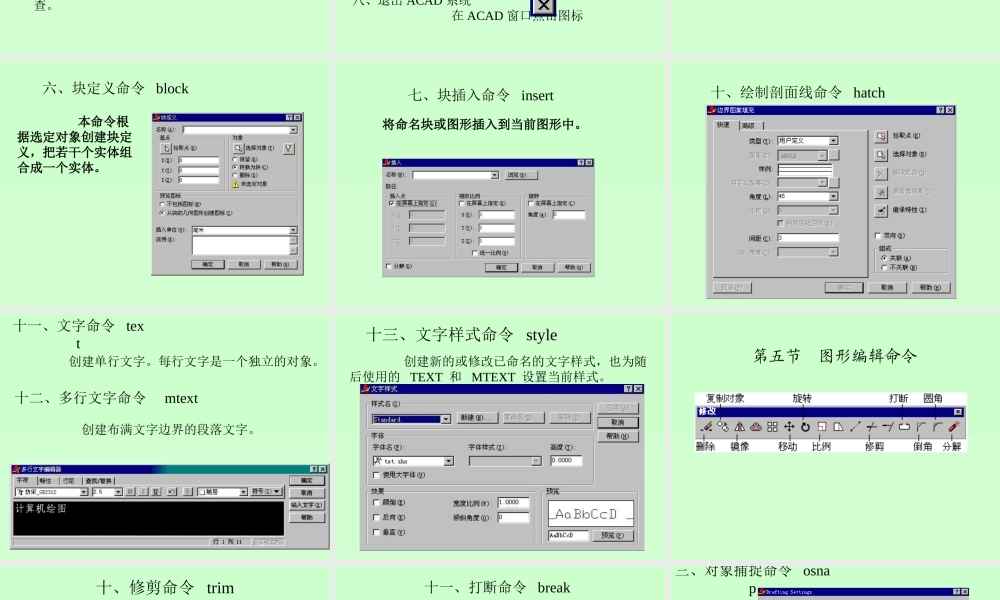

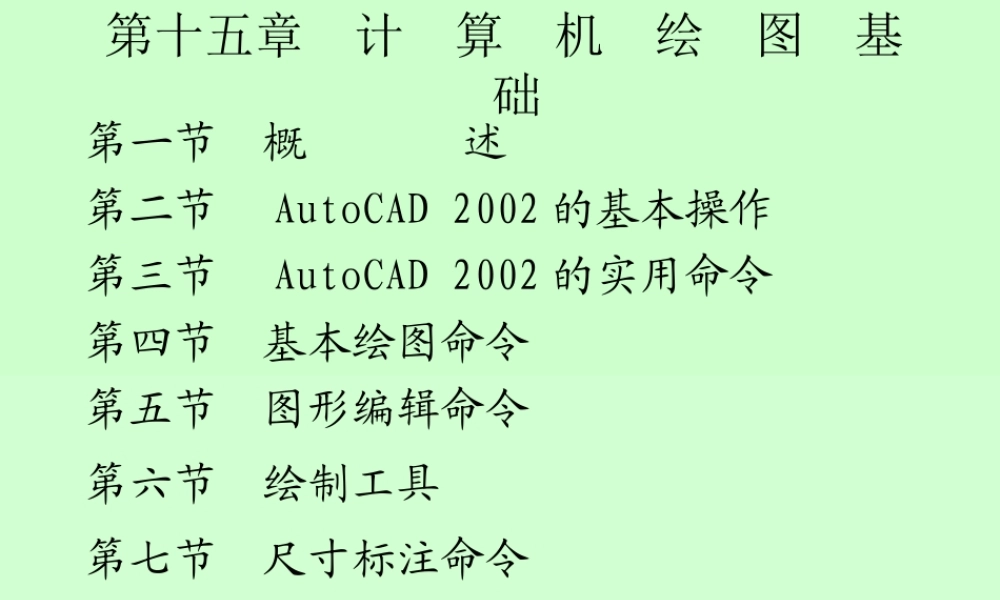

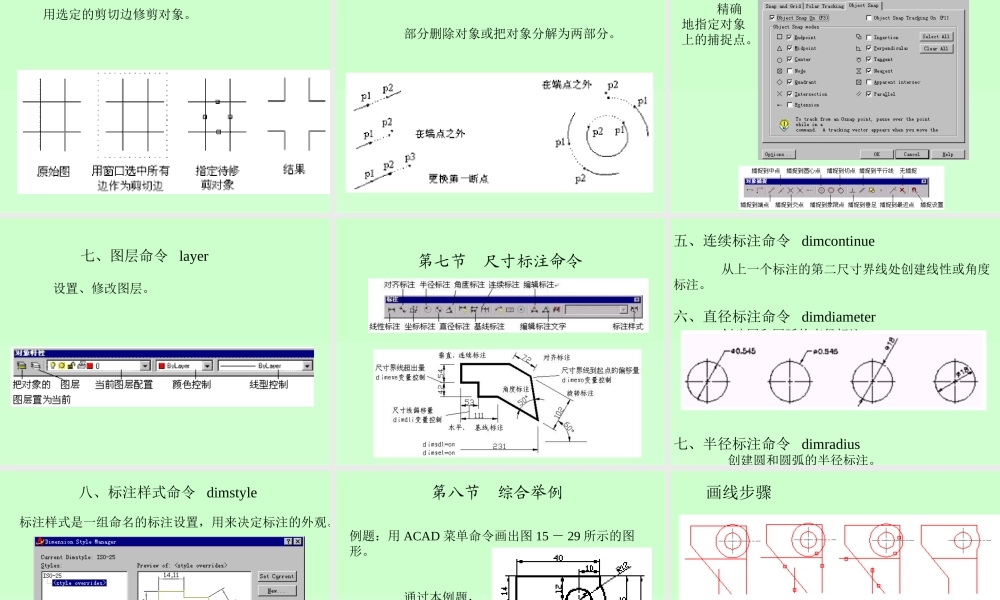

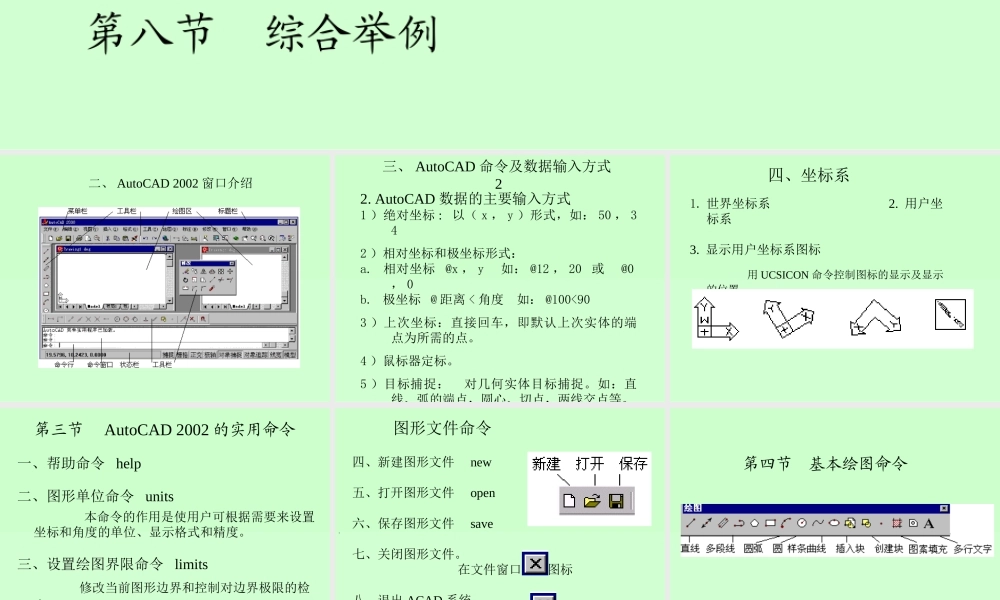

第十五章计 算 机 绘 图 基 础,第二节AutoCAD 2002的基本操作,第一节概 述,第四节基本绘图命令,第三节AutoCAD 2002的实用命令,第八节综合举例,第七节尺寸标注命令,第六节绘制工具,第五节图形编辑命令,二、AutoCAD 2002窗口介绍,三、AutoCAD命令及数据输入方式2,2.AutoCAD数据的主要输入方式1）绝对坐标:以（x，y）形式，如：50，342）相对坐标和极坐标形式：a.相对坐标 x，y 如：12，20 或 0，0b.极坐标 距离角度 如：100903）上次坐标：直接回车，即默认上次实体的端点为所需的点。4）鼠标器定标。5）目标捕捉：对几何实体目标捕捉。如：直线、弧的端点，圆心、切点，两线交点等。,四、坐标系,世界坐标系 2.用户坐标系3.显示用户坐标系图标 用UCSICON命令控制图标的显示及显示的位置。,第三节AutoCAD 2002的实用命令,一、帮助命令 help 二、图形单位命令 units 本命令的作用是使用户可根据需要来设置坐标和角度的单位、显示格式和精度。三、设置绘图界限命令 limits 修改当前图形边界和控制对边界极限的检查。,图形文件命令,四、新建图形文件new五、打开图形文件open 六、保存图形文件save七、关闭图形文件。在文件窗口点击图标 八、退出ACAD系统 在ACAD窗口点击图标,。,第四节基本绘图命令,六、块定义命令 block,本命令根据选定对象创建块定义，把若干个实体组合成一个实体。,七、块插入命令 insert,将命名块或图形插入到当前图形中。,十、绘制剖面线命令 hatch,十一、文字命令 text,创建单行文字。每行文字是一个独立的对象。十二、多行文字命令mtext 创建布满文字边界的段落文字。,十三、文字样式命令 style,创建新的或修改已命名的文字样式，也为随后使用的 TEXT 和 MTEXT 设置当前样式。,第五节图形编辑命令,十、修剪命令 trim,用选定的剪切边修剪对象。,十一、打断命令 break,部分删除对象或把对象分解为两部分。,三、对象捕捉命令 osnap,精确地指定对象上的捕捉点。,七、图层命令 layer,设置、修改图层。,第七节尺寸标注命令,五、连续标注命令 dimcontinue,从上一个标注的第二尺寸界线处创建线性或角度标注。六、直径标注命令 dimdiameter 创建圆和圆弧的直径标注。七、半径标注命令 dimradius 创建圆和圆弧的半径标注。,八、标注样式命令 dimstyle,标注样式是一组命名的标注设置，用来决定标注的外观。,第八节综合举例,例题：用ACAD菜单命令画出图1529所示的图形。通过本例题，演示用ACAD菜单命令画出图形的主要步骤。,画线步骤,
