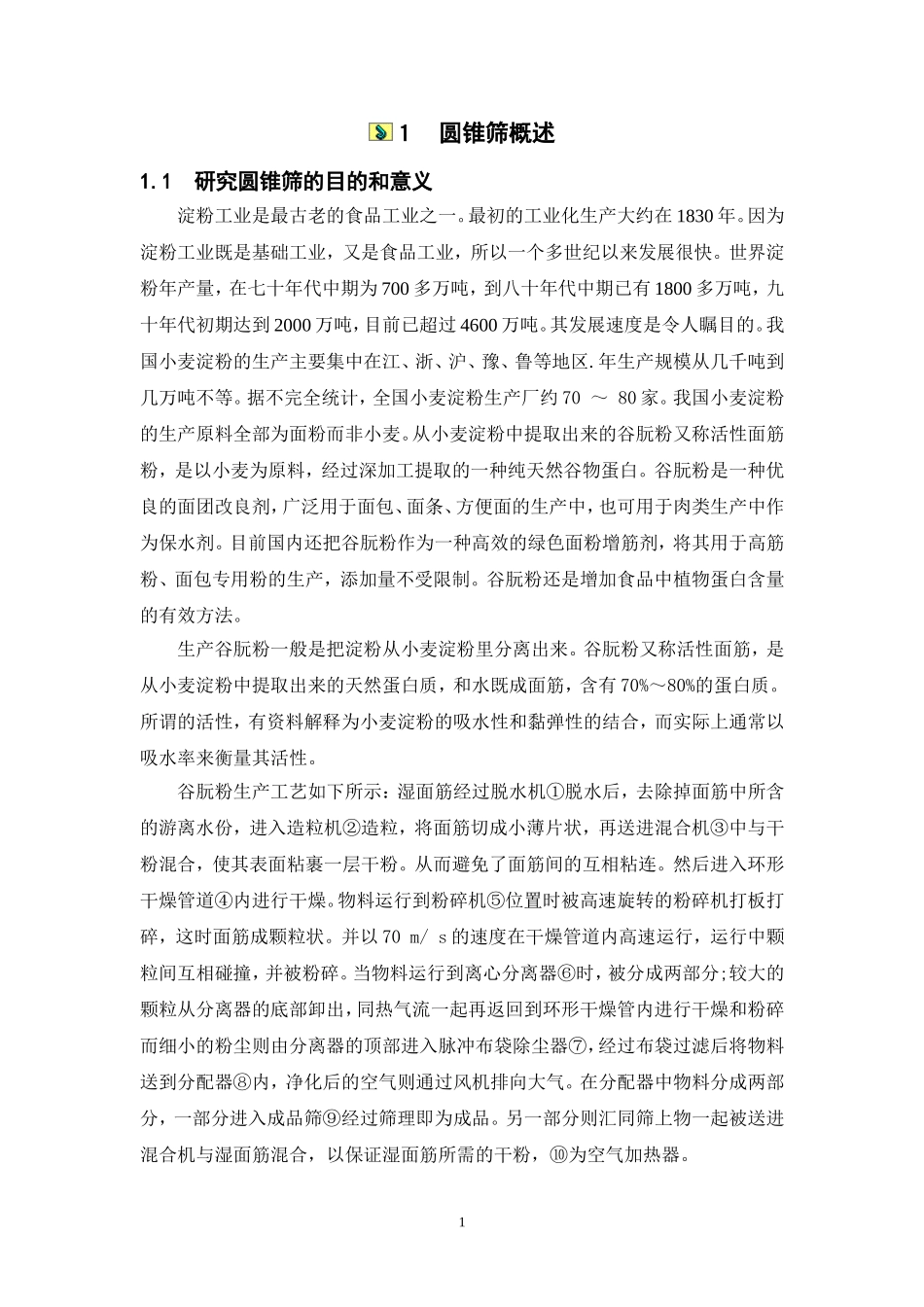

１　圆锥筛概述 1.1　研究圆锥筛的目的和意义 淀粉工业是最古老的食品工业之一。最初的工业化生产大约在1830年。因为淀粉工业既是基础工业，又是食品工业，所以一个多世纪以来发展很快。世界淀粉年产量，在七十年代中期为700多万吨，到八十年代中期已有1800多万吨，九十年代初期达到2000万吨，目前已超过4600万吨。其发展速度是令人瞩目的。我国小麦淀粉的生产主要集中在江、浙、沪、豫、鲁等地区.年生产规模从几千吨到几万吨不等。据不完全统计，全国小麦淀粉生产厂约70 ～ 80家。我国小麦淀粉的生产原料全部为面粉而非小麦。从小麦淀粉中提取出来的谷朊粉又称活性面筋粉，是以小麦为原料，经过深加工提取的一种纯天然谷物蛋白。谷朊粉是一种优良的面团改良剂，广泛用于面包、面条、方便面的生产中，也可用于肉类生产中作为保水剂。目前国内还把谷朊粉作为一种高效的绿色面粉增筋剂，将其用于高筋粉、面包专用粉的生产，添加量不受限制。谷朊粉还是增加食品中植物蛋白含量的有效方法。 生产谷朊粉一般是把淀粉从小麦淀粉里分离出来。谷朊粉又称活性面筋，是从小麦淀粉中提取出来的天然蛋白质，和水既成面筋，含有70%～80%的蛋白质。所谓的活性，有资料解释为小麦淀粉的吸水性和黏弹性的结合，而实际上通常以吸水率来衡量其活性。 谷朊粉生产工艺如下所示：湿面筋经过脱水机①脱水后，去除掉面筋中所含的游离水份，进入造粒机②造粒，将面筋切成小薄片状，再送进混合机③中与干粉混合，使其表面粘裹一层干粉。从而避免了面筋间的互相粘连。然后进入环形干燥管道④内进行干燥。物料运行到粉碎机⑤位置时被高速旋转的粉碎机打板打碎，这时面筋成颗粒状。并以70 m/ s的速度在干燥管道内高速运行，运行中颗粒间互相碰撞，并被粉碎。当物料运行到离心分离器⑥时，被分成两部分;较大的颗粒从分离器的底部卸出，同热气流一起再返回到环形干燥管内进行干燥和粉碎;而细小的粉尘则由分离器的顶部进入脉冲布袋除尘器⑦，经过布袋过滤后将物料送到分配器⑧内，净化后的空气则通过风机排向大气。在分配器中物料分成两部分，一部分进入成品筛⑨经过筛理即为成品。另一部分则汇同筛上物一起被送进混合机与湿面筋混合，以保证湿面筋所需的干粉，⑩为空气加热器。 图1 细淀粉乳中所含的淀粉及麸质在相对密度，粒径等方面有很大差别，利用这些差别，采用不同的方法可将其分离。目前蛋白质与淀粉的分离按原理及操作方法不同分为很多中。在我所做的毕业设计中，主要是用离心分离法将淀粉与蛋白质分离，在离心筛的转动下产生离心力，淀粉与麸质的相对密度差增加了几倍，这时分离的速度和质量有很大提高，所以大中型淀粉厂都采用离心分离淀粉与麸质。淀粉离心分离机是一种高速旋转、连续出料的碟片喷嘴类分离机，因为它一般设计成圆锥状，所以也叫圆锥筛。圆锥筛是利用离心惯性力实现物料中固液或液液固三相见的分离。食品工业中应用圆锥筛的场合很多，如制糖工业的砂糖分蜜、制盐工业的晶盐脱卤、淀粉工业的淀粉与蛋白质分离、油脂工业的食油精制，以及啤酒、果汁、饮料的澄清，味精、桔油和酵母分离等，都要使用圆锥筛。 在小麦谷朊粉的加工过程中，圆锥筛处于中间过程中，前面是滚筒筛，下面是水洗涤从圆锥筛出来的粉浆；在生产的过程中采用多台此种离心筛进行级联，来提高产量。该设备适合于淀粉纤维的筛分，机组具有处理量大、动力小、运行平稳、易于安装等优点，便于实现规模化的淀粉生产。 圆锥筛是利用转鼓转动时产生的离心力使淀粉乳和纤维、麸皮分开，在离心筛的转动下产生离心力，淀粉与麸质的相对密度差增加了几倍，这时分离的速度和质量有很大提高，所以大中型淀粉厂都采用离心分离淀粉与麸质。圆锥筛的工作过程大致如下：该机构由进料机构、洗水机构、筛分机构和机架组成；采用不锈钢材料，使设备不受侵蚀经久耐用。工作时浆料通过均匀机构均匀后进入筛筒底部，筛筒由动力机构驱动高速旋转；受离心力的作用，浆料沿着筛面作圆周运动，并同时向外沿移动；在水洗涤系统的喷淋下。移动过程中，细小的淀粉颗粒透过筛网排出，同时纤维在离心力的作用下连续向转鼓的大端滑动，排出转鼓。 圆锥筛在食品工业中的应用范围对产量增加、提高质量、降低成本和改善卫生条件等方面具有重要的现实意义。 1.2　圆锥筛国内外发展现状： 我国生产小麦面筋的历史很早，如考麸、水面筋。但是生产谷朊粉的历史却不长，生产技术和设备也很落后，大多采用手工操作的马丁法。与之相关的技术的研究也很滞后。近几年国内一些单位耗巨资全套或部分引进了国外的一些先进工艺与设备，如河南省安阳面粉厂引进的芬兰瑞休公司的年生产2万吨的生产线，但并未及时消化吸收，设备没有国产化，生产成本维护高，对多变的市场缺乏应变能力，其产品与国外相比缺乏竞争力，国内也未形成一个系统的行业。目前，我国谷朊粉生产企业少，规模不大，大部分为年产300吨以下的小厂，且工艺落后，设备陈旧，产品率低，产品质量不能保证，总的来看，谷朊粉在我国还处于起步阶段。国内生产谷朊粉的设备和技术落后，主要表现为加工量小、污水量大、产品收率底、产品质量差等缺点。国外同类企业已经有成熟的生产工艺、技术和设备，所生产的谷朊粉质量好，生产过程中的工业废水排放量少。 在改革开放的大好形式下，由于引进和消化了国外的先进技术和设备，我国小麦产后加工行业的技术水平已经在向国际靠拢。但是由于我国的国力不是很强，底子薄，不可能大量引进，必须走国产化道路，这是行业技术改造的方向 谷朊粉在国外主要由加拿大、美国、欧共体、澳大利亚、日本等国家和地区生产。我国生产小麦面筋的历史也很早，如考麸、水面筋。但由于谷朊粉的广泛应用及淀粉用量的增加，使小麦淀粉生产主要集中在澳大利亚、新西兰、美国及欧洲的法国、荷兰、英国等地。其加工工艺及设备代表着当今世界小麦淀粉工业的发展方向。其中美国的淀粉产量居世界首位，CPC公司是世界上最大的淀粉企业，在40多个国家拥有淀粉厂。因为美国的糖品消费主要是淀粉糖，加之以淀粉原料制造许多新材料，对淀粉的需求日益增长，所以淀粉工业的发展很快。法国、德国、英国、荷兰等国的淀粉厂一般都有几十种产品，有的甚至有一、二百种产品，如荷兰艾维贝公司生产200多种品种。日本的淀粉工业起步较晚，但发展快。目前淀粉年产量已达200多万吨，主要品种是马铃薯淀粉。泰国淀粉工业近年发展很快，是后起之秀。目前全国木薯种植面积在100万公顷以上，年产鲜木薯1800-2000万吨。全国有50多家淀粉厂，淀粉年产量达150-200万吨，其中有一半出口，主要出口到日本、欧盟、美国、台湾、香港等50多个国家和地区，年创汇近5亿美元。目前我国也从泰国进口木薯淀粉及木薯干片。泰国木薯淀粉的消费主要是用于加工各类变性淀粉，为造纸、纺织、食品所用，变性淀粉年产量近50万吨。 2　圆锥筛方案论证 从小麦中提取淀粉，过去是采用发酵法，即将小麦加水浸软、磨碎后，进行加酸发酵，使包围在淀粉颗粒周围的细胞被溶解而淀粉易于分离。但该法面筋的损失较多，而且淀粉中蛋白质不易去尽，影响淀粉质量，目前已被马廷法所代替。上述小麦淀粉的提取方法是属于分段处理，不能连续操作。国外曾报道过连续式制法，工序基本上相同，只是需采用连续设备组合起来进行生产。近年来，还有以小麦为原料生产淀粉的阿耳塞廷法。该法生产原理与玉米淀粉生产工艺相同。 小麦淀粉颗粒的特点是颗粒的双峰值，即小麦淀粉的颗粒度分布在两个范围，即通常称为A淀粉B淀粉。正是由于小麦淀粉的这种特殊性，使得小麦淀的加工和纯化技术相对复杂，在加工工艺中必须注意到两个问题，其一是蛋白质的吸水膨胀特性，在机械力的作用下形成粘性很大的面筋质，第二是由于小麦淀粉中存在两种颗粒形状的淀粉微粒，而且其物理 性质差别很大。采用小麦淀粉 ，淀粉的收率约为62%，谷朊粉的回收率可达到11.5%左右，设计圆锥筛对淀粉颗粒进行分离时，这些都是必须要考虑的因素。 圆锥筛的机构由进料机构、洗水机构、筛分机构和机架组成；采用不锈钢材料，使设备不受侵蚀经久耐用。工作时浆料通过均匀机构均匀后进入筛筒底部，筛筒由动力机构驱动高速旋转；受离心力的作用，浆料沿着筛面作圆周运动，并同时向外沿移动；在水洗涤系统的喷淋下。移动过程中，细小的淀粉颗粒透过筛网排出，同时纤维在离心力的作用下连续向转鼓的大端滑动，排出转鼓。 圆锥筛的锥型转鼓的锥角对圆锥筛的性能影响是很大的。锥角增大则生产能力增加，但滤渣含湿量也增高。锥角过大，滤渣太湿，无法满足生产要求；锥角过小，物料在转鼓中的停留时间延长，滤渣干燥程度提高，但生产能力降低；锥角过小，物料停滞在转鼓上，不能自动卸料。所以，必须根据淀粉颗粒的特性，正确设计合理的转鼓锥角，在这里根据经验选用转鼓的锥角是40度。 装置中动力机构的选择必须合理，因为圆锥筛主要是靠强大的离心力将不同淀粉颗粒分离开，所以电机的转速一般要求很高。选择电动机的转速还应该考虑谷朊粉的产量，确定圆锥筛转鼓的转速进而选择合适的电机类型及电机转速。圆锥筛的传动装置采用带传动，它能缓和载荷冲击，运行平稳无噪声，制造精度相对来说不是很严格。轴的设计也很重要，考虑到转鼓的高速旋转，轴必须具有它的振动稳定性。在设计时，除应按工作能力准则进行设计计算或校核计算外，在结构设计 上还必须满足其他一系列的要求，例如：轴的轴向固定和周向固定；轴的加工、热处理、装配、检验、维修等都应有良好的工艺。支撑轴颈部位的轴承也是设计中需要重点考虑的。圆锥筛的转鼓作高速旋转，同时引起径向冲击力和轴向冲击力，根据轴承承受载荷能力的特点，选择能同时承受径向和轴向载荷的滚动轴承。其次，圆锥筛的目的是筛分不同颗粒的淀粉，一些淀粉颗粒要穿过筛孔，筛孔很容易被堵塞，因此圆锥筛的清洗机构也是设计中需要考虑到的关键问题。还有筛体的支撑，考虑到离心力所引起的强大的惯性冲击力，筛体的支撑机构必须具有足够的强度而且能起到缓冲的作用。 动力机构与执行机构的总体布局必须合理，不仅考虑传递动力时的方便性和可行性，还要考虑整体结构的合理性，使整体看起来紧凑大方。电动机和轴的相对位置安排是机构选型和组合安排必须考虑的因素，带轮的张紧要设计合理。机架起着支撑轴系、保证传动件和轴系正常运转的重要作用，因此机架要遵循省材和简易的原则，主要是整体结构的合理紧凑性。标准件的选取要根据设计的尺寸选取。我国很多中型淀粉加工厂采用全分离机分离流程，即多采用4-5台分离机串联的方法，可见谷朊粉加工流程图，并不是只用一台圆锥筛就行的。圆锥筛的设备一般会布置在二楼，而不会在底层，这就要求机架的重量轻，所以机架的制造方法不能采用铸造，虽然精度要求不高，因而采用焊接机架，它主要由钢板、型钢或铸钢件等焊接而成，而且焊接机架具有制造周期短、重量轻、成本底且强度和刚度高、施工简便等优点，在很多机器外壳的制造生产中都广泛使用。 3　设计计算 3.1　电机的选择 工业上一般用三相交流电源，无特殊要求一般应选三相交流异步电动机。最常用的是Y系列笼型三相异步交流电动机。其效率高、工作可靠、结构简单、维护方便、价格低，适用于不易燃、不易爆、无腐蚀性气体和无特殊要求的场合。具有国际互换性特点。所设计的圆锥筛属于常速离心机，转速在800-1000r/min之间，所以初定圆锥筛的转速为850r/min。选择电动机型号为Y系列笼型三相异步交流电动机。考虑到功率损失和传动中的效率，选择电动机的功率为18.5KW。 电机的基本参数如下: 型号 额定功率 （KW） 满载转速 （r/min） 额定转矩 N．m 最大额 定矩 N．m 质量 kg Y180M-4 18.5 1470 2.0 2.2 160 表1 3.2　带的设计与计算 带传动是利用张紧在带轮上的带，借助它们间的摩擦或者啮合，在两轴间传递运动或动力。带传动具有结构简单、传动平稳、造价低廉、不需要润滑以及缓冲吸振等特点，在近代机械中被广泛应用。 带传动是具有中间挠性件的一种传动，它有下列优点：能缓和载荷冲击；运行平稳，无躁声；制造和安装精度要求不是很严格；过载时将引起带在带轮上打滑，因而可防止其他零件的损坏；可增加带长以适应中心距较大的工作条件。在本次设计中选用普通V带，它由顶胶，抗拉体，底胶和包布组成。 V带的计算内容：（以下内容参照《机械设计》教材P180-196） （1）、定V带型号和带轮直径 计算项目 计算内容 计算结果 工作情况系数 由表11.5 计算功率 选带型号 由图11.15 选择B型带 小带轮直径 由表11.6 取D1=200mm 大带轮直径 大带轮转速 （2）、计算带长： 求 求 初取中心距 带长 基准长度 由图11.4 （3）、求中心距和包角 中心距 小带轮包角 （4）、求带的根数 带速 传动比 带根数 由表11.8 由表11.7 由表11.12 由表11.10 取 （5）、求轴上载荷 张紧力 轴上载荷 （6）、带轮的结构和尺寸 带轮由三部分组成：轮缘，用以安装传动带；轮毂，用以安装在轴上；轮辐或腹板，用以联结轮缘与轮毂。带速小于等于30mm的传送带，其带轮一般用HT200制造，高速时宜使用钢制带轮，起速度可达45m/s。设计带轮时，为使其结构便于制造，质量轻，并避免由于铸造产生过大的内应力。带轮工作表面要保证适当的粗糙度值，以免把带很快磨坏。 大带轮采用轮辐式结构，轮辐截面为椭圆形，其长轴与回转平面重合。轮辐数目根据带轮直径选取，这里带轮的轮辐选择四个。（带轮直径小于500mm）小带轮采用腹板式，带轮其他部分的尺寸都按照经验公式决定，在这里参考机械零件手册确定带轮其他部分的尺寸。 3.3　轴的设计计算 轴是组成机械的重要零件之一，它是安装各种传动零件，使之绕其轴线转动传动转矩或回转运动，并通过轴承与机座相联接。轴与其上的零件组成一个组合体—轴系部件，在轴的设计中不能只考虑轴本身，必须和轴系零、不见的整个结构密切联系起来。 由于圆锥筛所用的轴即传递扭矩又承受弯矩，所以我所设计的阶梯轴为转轴，由于小带轮已经设计好，大带轮的尺寸也就定了，只剩下轴径的确定，轴的初步设计是根据扭转强度，校核弯曲强度，由于轴的材料很多，主要根据轴的使用条件，对轴的强度、刚度、和其他机械性能等的要求，采用热处理方式，同时考虑制造加工工艺并力求经济合理，通过设计计算来选择轴的材料，选用最常见的45#钢作为轴的材料,且其需用切应力为40MPa 轴与其上的零件组合成一个组合体，在轴的设计中不能只考虑轴本身，必须和轴系零部件的整个结构密切联系起来。轴的结构设计是在初算轴径的基础上进行的。为满足轴上零件的定位、紧固要求和便于轴的加工和轴上零件的装拆，通常将轴设计成阶梯轴。轴的结构设计的任务是合理确定阶梯轴的形状和全部结构尺寸。轴的材料选用45号钢，为保证其力学性能，进行调质或正火处理。 轴的计算内容：（以下设计内容参照《机械设计课程设计》P24-30及《机械设计》P310-319） 1、初步计算轴的直径 按照扭转强度估算轴的最小直径，写成设计公式，轴的最小直径mm，查表16.2，c=112, p=20.35, n=851,代入设计公式得=32.26mm。考虑到轴上有键槽以及其他因素的影响，应适当增加轴径以补偿键槽对轴强度的削弱。取轴的直径d为40mm，即最右端装带轮处的直径为40mm。装有密封元件和滚动轴承处的直径，应与密封元件和轴承的内孔径尺寸保持一致。轴上两个支点的轴承，应尽量采用相同的型号，便于轴承座孔的加工。相临轴段的直径不同形成轴肩。当轴肩用于轴上零件定位和承受轴向力时，应具有一定的高度，轴肩处的直径差一般取5—10mm，这里轴肩出的直径差选择5mm，然后协调各段轴的长度，考虑到要装轴承座和机构的合理性，还有螺钉等的长度及其他各方面的因素，初步确定轴的各段长度如下所示： 图2 2、轴承、轴承座、和键的选择 轴承选用滚动轴承，是标准件，由专门的轴承工厂成批生产。在设计的过程中只需根据工作条件选用合适的滚动轴承类型和 型号进行组合结构设计。滚动轴承安装、维修方便，价格也较便宜，故应用很广。这里选用圆锥滚子轴承，它有大的锥角，能同时承受径向和轴向载荷，承载能力大。内外圈可以分离，安装时可调整游隙。通常成对使用。查看《机械设计手册》第二卷P369表7-2-80，选用双列圆锥滚子轴承（GB/T299-1995），它的基本参数如下：d =50mm，B1=55mm，D=90mm，基本额定载荷Cr=145KN。 轴承确定之后，根据轴承选用配套的轴承座。参考《机械设计手册》第二卷P7-436表7-2-105，选用异径孔滚动轴承座（GB/T7813-1998），它的基本尺寸如下：D=90mm，Amax=100mm，H=60mm，L=205mm。 轴和带轮的联接，采用普通平键联接，参考《机械设计手册》第二卷P5-194表5-3-18，选用普通平键（GB/T1095-1979），公称尺寸bh为128，128以及108。根据与其配合的轴的长度选用标准的键长，一般键的长度不超过（1.6-1.8）d，选择键长分别为63mm，45mm，22mm。键靠侧面传递转矩，对称性好，易拆装，无轴向固定作用，精度较高，用于高速轴或受冲击，正反转的场合。 3、轴的强度校核 轴的强度计算主要有三种方法：许用切应力计算；许用弯曲应力计算；安全系数校核计算。许用切应力计算只需要知道转矩的大小，方法简便，但计算精度较低。弯矩等的影响，可在计算中适当降低切应力。许用弯曲应力计算必须先知道作用力的大小和作用点的位置、轴承跨距、各段轴径等参数。为此，常先按转矩估算轴径并进行轴的结构设计后，即可画出轴的弯扭合成图，然后计算危险截面的最大弯曲应力。它主要用于计算一般重要的、弯扭复合的轴，计算精度中等。安全系数校核计算也要在结构设计后进行。以上三中方法可以单独或逐个使用。一般转轴按许用弯曲应力计算已经足够，不需要再用安全系数法校核。这里使用许用弯曲应力计算对轴进行校核。 由以上可知轴径是按扭转强度初步设计的，所以要校核轴的弯曲强度，轴的强度校核也就是找出危险截面，看危险截面是否满足轴径条件，如果危险截面满 足，那么别的轴径肯定满足；根据轴的实际尺寸，承受的弯矩、扭矩图考虑应力集中，表面状态，尺寸影响等因素，及轴材料的疲劳极限，计算危险截面的情况是否满足条件。我所校核的轴是根据许用弯曲应力校核的，即由弯矩产生的弯曲应力不超过许用弯曲应力，一般计算顺序是先画出轴的空间受力图，将轴上作用力分解为水平面受力图和垂直面受力图，并求出水平面上和垂直面上的支承点反作用力。然后作出水平面上的弯矩和垂直面上的弯矩图，作出合成弯矩图和转矩图，绘出当量弯矩图。 轴上的受力比较复杂，经分析综合及简化，轴上作用力可以简化为承受锥筛的压力及带轮对轴的压力两种。 筛体的压力G=pV9.8 故 带轮对轴的压力FQ=2318N（经前面计算） 轴的具体受力示意图如下： 由转矩平衡条件：， 解得：=1669N； 由轴上受力平衡条件：+=G+即：+1669=4710+2318， 解得：=5359N 轴上受力如下所示： 轴上弯矩图如下： 由图可知，轴的危险截面在左边轴承支撑处，根据轴的弯曲强度校核条件，计算应满足： 代入数据，解得=40.69=75 结论：轴的危险截面已达到强度条件，其他截面也是安全的。 4、轴承的校核（以下内容参照《机械设计》P374-375） 根据前面所述，轴承选用双列圆锥滚子轴承，代号为352210E，它的基本额定动载荷Cr=145KN，Cor=218KN，计算系数e=0.42 ：当量动载荷；：径向动载荷系数；：径向载荷； ：轴向动载荷系数；：轴向载荷；：冲击载荷系数。 =5359N，=0N，故/0.42取X=1； 由表18.8，取=1.6，代入得P=8574.4N。 ：额定动载荷；：寿命指数；：预期使用寿命。根据离心机每天12小时工作，满载荷使用，预期使用寿命为25000小时，将数据代入公式得：=93KNCr=145KN。 结论：选用型号为352210E的双列圆锥滚子轴承完全满足要求。 4　方案实现 4.1 工作机构 从网上看到的牧羊集团和郑州淀粉加工厂的圆锥筛的图片对我的设计起了很大作用，对我的饿是设计有很大的帮助，通过观察它们的外形，有利于我们机架和整体结构的设计，还有一些韦斯伐里亚公司的谷朊粉的加工工艺过程和原理，更是使我们清楚地了解了我们所设计的产品的用处和原理。 在生产的过程中采用多台此种离心筛进行级联，来提高产量。该设备适合于淀粉纤维的筛分，机组具有处理量大、动力小、运行平稳、易于安装等优点，便于实现规模化的淀粉生产。 我所设计的圆锥筛大概这种形状，不过我的筛门是在最左端用铰链和手轮开的一个圆形门，下面图片是从上面打开盖，还有我的机架是角钢焊接而成，而并不向图中的由钢板，左边部分结构有些类似，支撑筛体的板没有如此宽我是在电机下面的板上打了长圆孔以便调节带轮的中心距，也就是对带轮的张紧。 图3 圆锥筛主要由转鼓、喷嘴、横轴、传动机构和进出料管构成，采用不锈钢材料，使设备经久耐用。由图中可看出最左端大圆筒是进料口，小圆筒是进水口，直径分别D=80㎜，小口直径d=40㎜；进去之后水打到正在告诉旋转的分水盘上，分水盘是由三个叶片组成的。电机带动带轮传递到轴，使锥筛转动，工作时浆料通过均匀机构均匀后进入筛筒底部，筛筒由动力机构驱动高速旋转；受离心力的作用，浆料沿着筛面作圆周运动，在水洗涤系统的喷淋下，并同时向外沿移动，移动过程中，细小的淀粉颗粒透过筛网排出，同时纤维在离心力的作用下连续向转鼓的大端滑动，排出转鼓。转鼓内有一组用不锈钢制成的碟片，碟片间有一小层空间。有麸质的淀粉乳由圆锥筛上部的进料口送入转鼓，高速旋转的转鼓带动物料旋转产生很大的离心力，在强大的离心力作用下，淀粉、麸质、纤维和脂肪等由于相对密度的差异较大，故所受离心力也不同，从而产生加速或滞后现象。其中相对密度较小的麸质、纤维和脂肪等由于所受浮力大于离心力，在碟片之间的薄层沉降区内沿碟片随水流留在转鼓和筛网中间，由一块斜板向出渣口留去，而密度较大的淀粉颗粒，由于受到较大的离心力的作用，则穿过筛网然后再由出料口流出。不过我国很多中型淀粉加工厂采用全分离机分离流程，即多采用4-5台分离机串联的方法，可见谷朊粉加工流程图，并不是只用一台圆锥筛就行的。 筛体的外壳是一个拱形的钢板，由铰链机构和一个圆的钢板联结，即圆锥筛的门，可以很方便地拉手柄开关筛们来清理或修理筛的内部结构，右端经过把一个刚体焊接到轴上用螺栓把筛体和轴联结起来，周围用四到六个螺栓，用一个大的紧钉螺母把分水盘固定在轴上，即连接筛体达到有效的筛分效果。筛体内有一个分水转盘，由三或四个叶片组成，依靠它旋转时产生强大的惯性力将喷射到它上面的压力水打散开来，与物料混合。分水盘与筛体通过四个螺栓连接，固定在一起。常用圆锥筛的转鼓的外缘有8-12个喷嘴。进去之后水打到正在高速旋转的分水盘上，水打上立即分向四周散去，与物料混合，并由于筛鼓的转动的离心力由下端和上端大，中间小形状的喷嘴喷出，粉浆经过筛网后从出浆口流出，而杂质则留在转鼓内经过一个斜板从出渣口滚出；粉浆则流向下一道工序。 筛体内部的清理可以通过拉开筛门来实现，也可以直接注入压力水，让转鼓旋转来清理筛体内部残留的杂物。 4.2 支撑机构 在机器中支撑或容纳零部件的零件称之为机架，所以机架是底座、机体、床身、桥架、壳体、箱体以及基础平台等零件的统称。按机架分类所用材料分类，圆锥筛采用的是金属焊接机架。主要是焊接机架结构设计灵活、壁厚可以相差很大，并且可根据工况需要不同部位选用不同性能的材料，但其抗振性能比较差。强度、刚度、稳定性是机架设计的主要准则，也是评价机架工作能力的主要标准，合理的设计机架的截面形状和尺寸、注意机架的整体布局。设计机架通过了以下几个设计步骤： （1）初定机架的形状和尺寸 机架的结构形状和尺寸取决于安装在它内部的零件和部件的 形状和尺寸，配置情况、安装与拆卸等要求。同时也取决与所受载荷、运动等情况，然后，综合上述情况和有关资料，并参考现有同类型机架，初定拟定出机架的结构形状和尺寸。由于在小麦谷朊粉的加工过程中，由其加工工艺流程图可知，离心筛的装置都在上层，所以不可能采用又重又笨的铸铁机架，所以采用由钢板、型钢、铸钢焊接而成的机架。机架的大致尺寸为高1117㎜、长993㎜、宽750㎜，要考虑起具体形状和电机、轴承座的安装还有带轮罩的固定。 （2）机架的造型设计，虽然材料一定，但机架也要求内外质量的统一，考虑到角钢的等边性把角钢用于底座和支撑轴承座，外观上做成梯形架子，两边角钢分别向两边斜去，这样既增加了机架的稳定性、又使整个机架看上去简单轻便。同样角钢上面是四块角钢焊接的一个长方形用来支撑板，板在角钢上焊接，下空，因而有利于在板上打通孔和轴承的调节，轴承调节是通过连接部分的螺栓孔做成长圆状的来实现。而下面是由两个空心钢来支撑电机下的板，空心钢强度和刚度都很高，所以不会出现强度或刚度不足现象。 （3）作为焊接机架应合理布置焊缝和提高焊缝的可靠性，而且焊缝应位于低应力区，以获得承载能力大，变形小的构件；焊缝布置应尽量对称，最好至中性轴的距离 相等；尽量减少焊缝的数量和尺寸，且焊线要短；焊缝要不要布置在加工面和需要进行表面处理的部位上；更要注意不要让焊缝汇交和密集，让次要焊缝中断，主要焊缝联系。减少应力集中，如尽量采用对接接头；减少残余应力，焊后热处理等。 （4）尽可能采用标准型材，板材，减少加工量。机架主要由空心钢、角钢、钢板等型钢焊接拼而成，它们性能的好坏直接决定着机架整体性联结结构的刚度直接影响机器的工作性能。为保证机架刚度应注意改善联结部位的受力状况、合理提高接触表面的平面度公差等级及改善其表面粗糙度、螺栓最好前后、左右对称布置。 整个机架设计完以后，既要注意满足强度、刚度、稳定性的要求，又要注意外形的美观和人机工程性，方便操作。造型好，使其既适用经济，又美观大方。 5　结束语 大学最后阶段最重要的毕业设计终于结束了，将近一个学期，自己付出的努力，体现在几张薄薄的图纸上。从老师给我们一个完全陌生课题，到自己动手把它设计出来，这几个月的时间，我感觉到从未有过的充实。想想课题刚定下来的时候，除了陌生还是陌生，将担心说给老师听，她安慰我们别担心，只要认真着手去做，一切问题都会解决的。于是着手去做，调研、查阅资料、定方案、计算、设计，在整个过程中，一个一个的问题接踵而至，查资料，通过借书，网上查阅，听老师讲解等各种方式，一个一个的问题最后都得到了我自认为完美的解决。终于，随着时间的推移，我的设计也渐渐地接近尾声。回想起这几个月来自己所做的一切，结果不仅仅是这几张图纸所能反映的。 通过独立完成一台机械设备的设计，使我掌握了产品设计和创新的基本方法，也懂得了机械设计的过程，增强了自己的设计能力。调研也使我大大地开阔了眼界，增长了知识和能力，也看到了目前国内外粮食机械行业的差别，也使我增加了对粮油机械的兴趣。我们学校是一个以粮食行业为特色的高等院校。通过这次的毕业设计，使我了解到我国在淀粉的生产技术和设备是比较落后的，与国外相比有很大的差距。只靠从国外引进技术和设备是不合理的，（1）、我国的国力不允许；（2）、引进的技术不能很好的消化和吸收，这对提高我国在此方面的水平是不利的。面对我国现在的状况使得我们要努力的完成这次毕业设计，并在以后的工作中为提高我国机械制造业水平而努力。 在此次设计的过程中，很多料想不到的问题一个一个都要认真地解决。有的学过的知识也忘地差不多了，于是再一遍一遍地翻书，一遍一遍地复习已经学过的内容。于是大学四年所学的东西，便得到了系统的梳理。自己所学到的知识是远远大于这几张图纸所反映的内容，比如说，在设计过程中所接触到的相关知识并不能够完全反映出来，在设计的过程中真正体会到了作为一名设计者的伟大与不易。也增加了自己的自信，通过这次设计我明白了，只要自己去做，去钻研，没有什么解决不了的问题。 这大学四年的最后的一次也是最重要的一次作业，使我对以前所学过知识进行了一次系统而全面的巩固和复习。以前有一种想法，觉得在大学里面学的知识太理论了，简直就是虚的，没有什么实际的价值，但是在开始做这个设计的时候，我就意识到自己这种想法是完全错误的。设计中遇到大多数的问题都是我们学的，但是，自己还是不懂。不是忘了，就是当时学的时候没搞懂。于是就后悔没有在大一大二把基础打扎实。不过，幸亏是这次的毕业设计让我意识到了这么多的问题，也及时得到了解决，没有把那些问题带到我以后的工作中去。在设计中，也遇到了许多设计方面问题，这些问题对我来说相对较难，因为自己从来没有独立的做过一次真正的设计，我深深地感觉到理论联系实践的重要性。搞设计是一项体现一个人全面专业水平的任务，要想搞好设计，除了提高自己的专业水平，提高自己理论联系实际的能力，拓宽知识面外，还必须有毅力、耐心，有认真仔细的工作态度，也必须活学活用，不要死搬硬套，钻牛角尖。这次设计，我深深感到知识和能力上的不足，设计是一个学习的过程。通过这次设计，我终于懂得做一个完整的设计的过程，并积累了不少的经验和教训，这为即走向社会迈向工作岗位打下了坚实的基础，指导我今后的工作怎样才能做的更好。 我认为本次毕业设计最重要的是我所学的专业知识能够和实际相结合，四年来，我们已经学习了不少的理论知识，把理论运用于实际才是最终的目的。我即将走向工作岗位，若非这次的毕业设计，可能存在的很多问题都要带在工作的过程中，但是现在，我对自己以后的工作充满了信心。本次设计不仅对我所学过的专业课程又进行了一次系统的复习，还让我意识到做一个设计它所要求的知识面是相当的广泛的，相信即将走上工作岗位的我能够从容地应对各种问题。 我们的设计结束了，但我们的思维还在继续，由于是第一次搞这样的全方位的整体设计，设计经验不足，加上知识能力有限，肯定还存在着不少的问题，甚至还会有不太合理的地方，恳请各位老师和同学指正，给出建议和意见。 致谢 本论文是在吕老师的精心指导下完成的，吕老师以其严谨求实的治学态度、高度的敬业精神对我严格要求，不允许有一点点的差错。在整个过程中，吕老师给了我许多的意见和建议，在整个毕业设计过程中给予我无私的指导。她渊博的知识、开阔的视野和严密的逻辑思维给了我深深的启迪。在此，我向吕老师表达我最真挚的谢意，真诚的祝愿她身体健康，工作顺利！。 另外，我还要感谢我们一组的同学：郑始才、马涛，在整个过程中我们一起讨论，一起解决问题，他们也给了我很大的帮助，使我能够顺利完成设计。在这里一并向他们表示感谢，感谢他们在设计过程中对我的照顾和帮助，并祝他们万事如意，心想事成！ 最后，再次对关心、帮助我的老师和同学表示衷心的感谢！ 参考文献 1　阮竞兰、武文斌.粮食机械原理及应用技术.中国轻工业出版社，2006，36-42 2　肖旭霖.食品加工机械与设备.中国轻工业出版社，2000，67 3　无锡轻工业学院、天津轻工业学院.食品工厂机械与设备.轻工业出版社，1983，97 4　刘品，徐晓希.机械精度设计与检测基础.哈尔滨工业大学出版社，2004，41-49 5　国家标准机械制图应用示例图册.中国标准出版社，1985，152 6　朱辉.画法几何及工程制图.上海科学技术出版社，2003，337-342 7　朱张校.工程材料.清华大学出版社，2001，38-67 8　刘鸿文.材料力学第四版.高等教育出版社，2004，112-147 9　田孝俊，任伟.综述影响小麦淀粉生产的因素. 淀粉与淀粉糖，2004，（7）：37 10　史建新, 周向农.圆锥筛清选棉粕的原理与试验.粮食与饲料工业，2000，（3）：19-20 11　曹立和，周鲁惠.DPF560型淀粉分离机的应用与技术特点.淀粉与淀粉糖，1999，（2）：31 12　张钟，魏小波.玉米抗消化淀粉的制备及物理性质研究.食品科学，2004，（9）：121-124 13　刘红疆, 贾贵儒.对稻谷直链淀粉测定方法的实验光源的改进.食品科技，2004，（10）：73-74 14　谷朊粉在面包专用粉中的应用.面粉通讯，2002，（4）：38-40 15　三相分离机和卧螺在玉米淀粉工业中的应用.淀粉与淀粉糖，2000，（1）：38-42 16　徐灏.机械设计手册.中国科学出版社，1991 17　成大先.机械设计选用手册.化学工业出版社，2003 18　刘嗣麟.粮食工程设计手册.郑州大学出版社，2002 21
