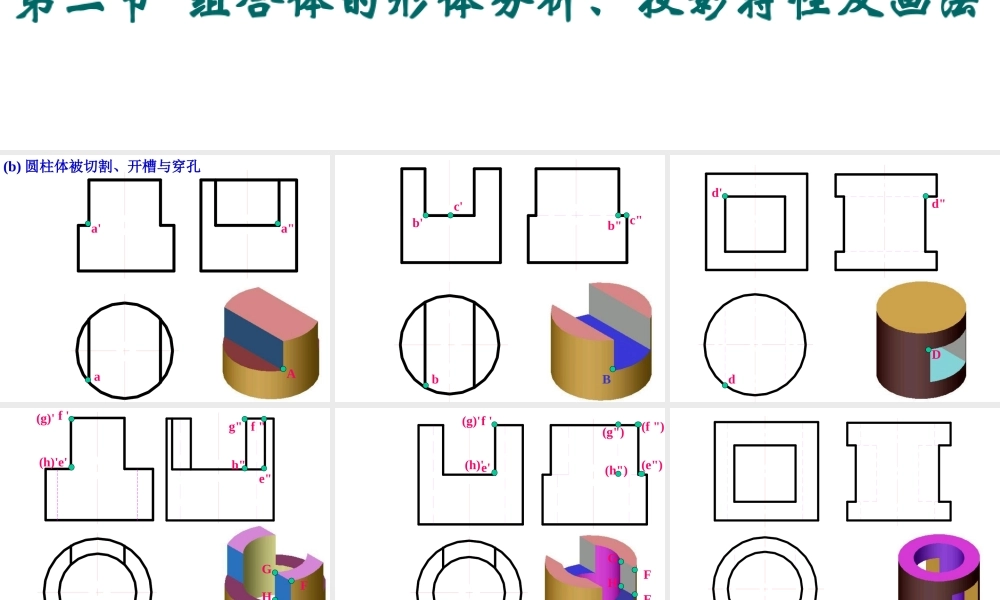

第十一讲第七章组合体的视图第二节组合体的形体分析、投影特性及画法(b)圆柱体被切割、开槽与穿孔a"a'aAb'b"bc"c'Bd"d'dDe'f'(g)'(h)'e"f"g"h"EFGH(e")(f")(g")(h")(g)'(h)'e'f'EFGH三、组合体视图的画法1、形体分析2、选择主视图3、画图步骤将复杂的零件分析成由若干个基本形体组合而成。一般选取最能反映物体结构形状特征的视图作为主视图。选择适当的比例和图幅，确定各视图主要中心线和定位线；按形体分析法，从主要形体着手，逐个画出它们的视图。课外作业：7-7，7-8，7-9，7-10下次课为《习题课》，请将习题集和绘图工具带来。
