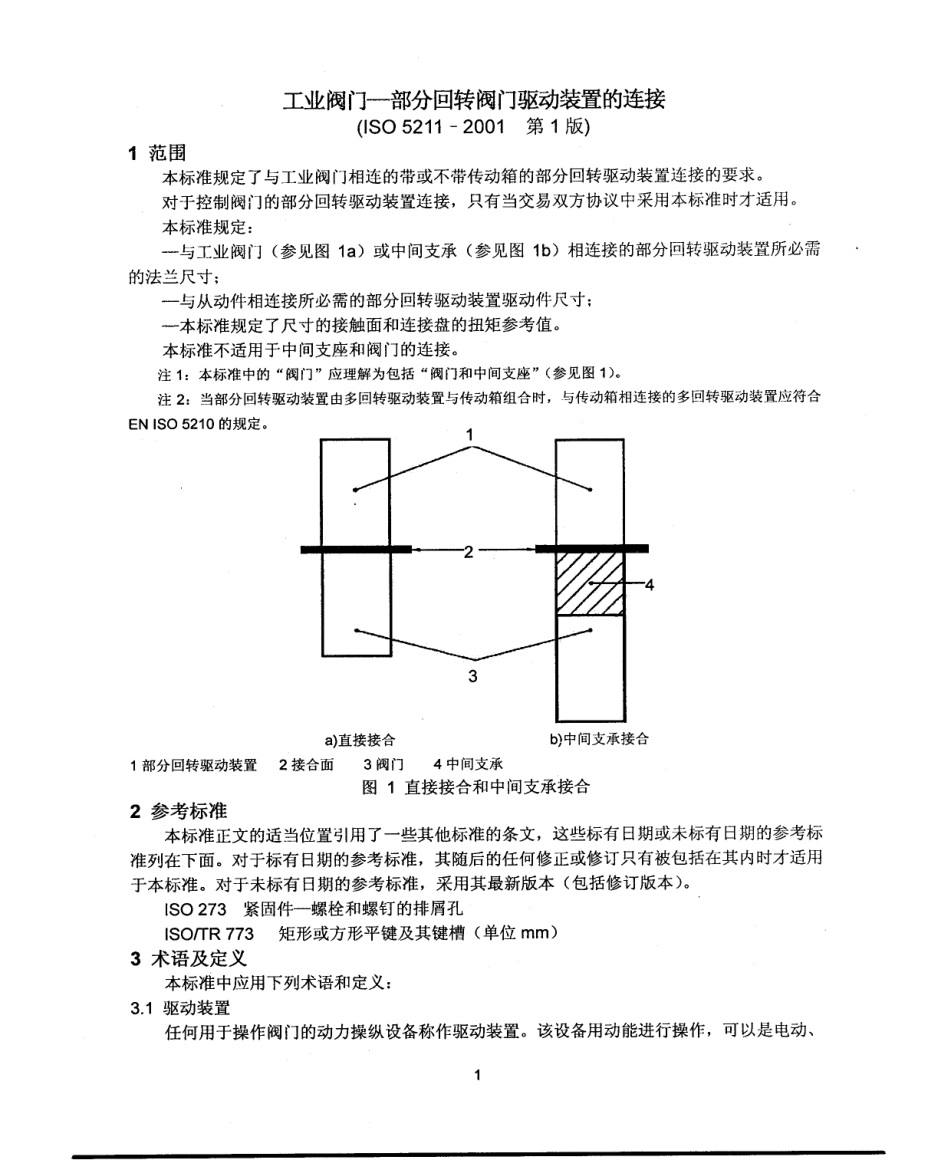

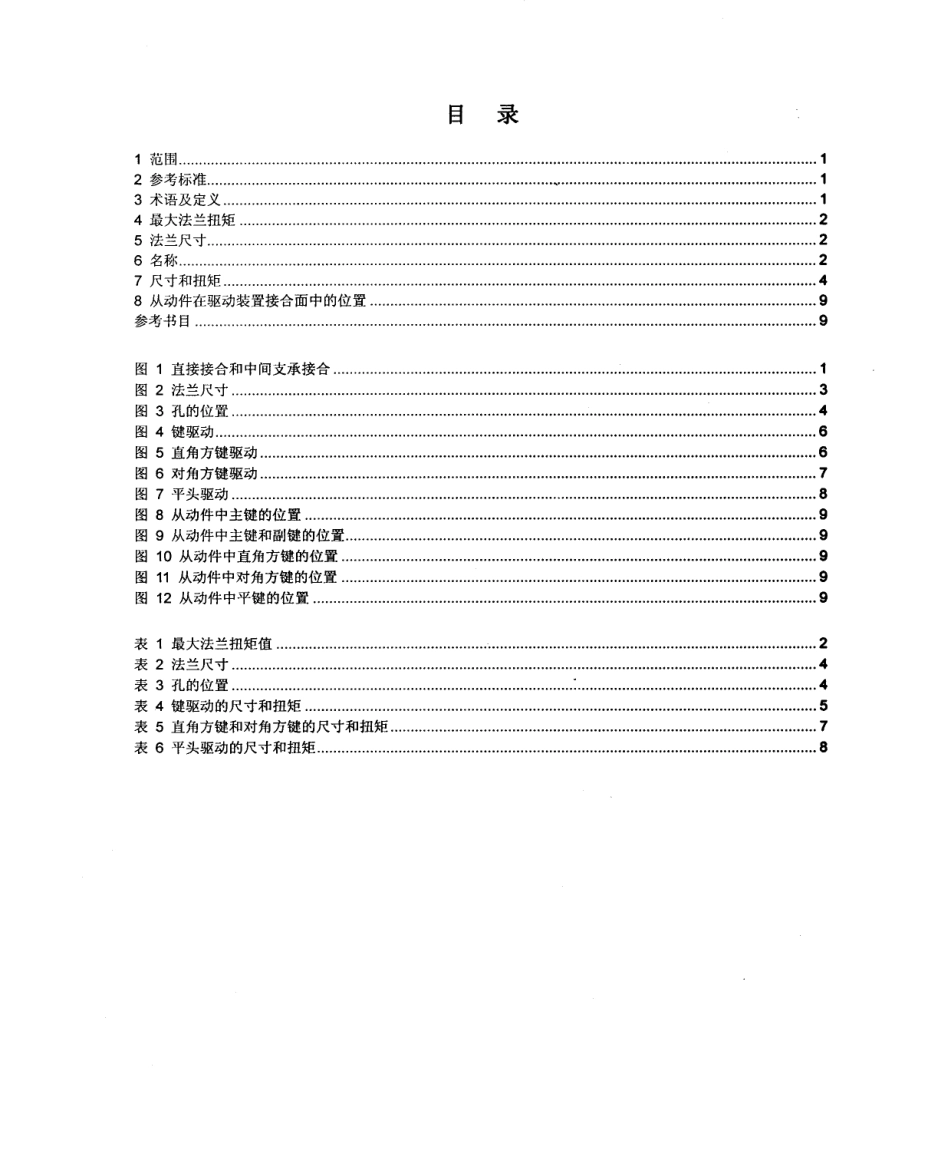

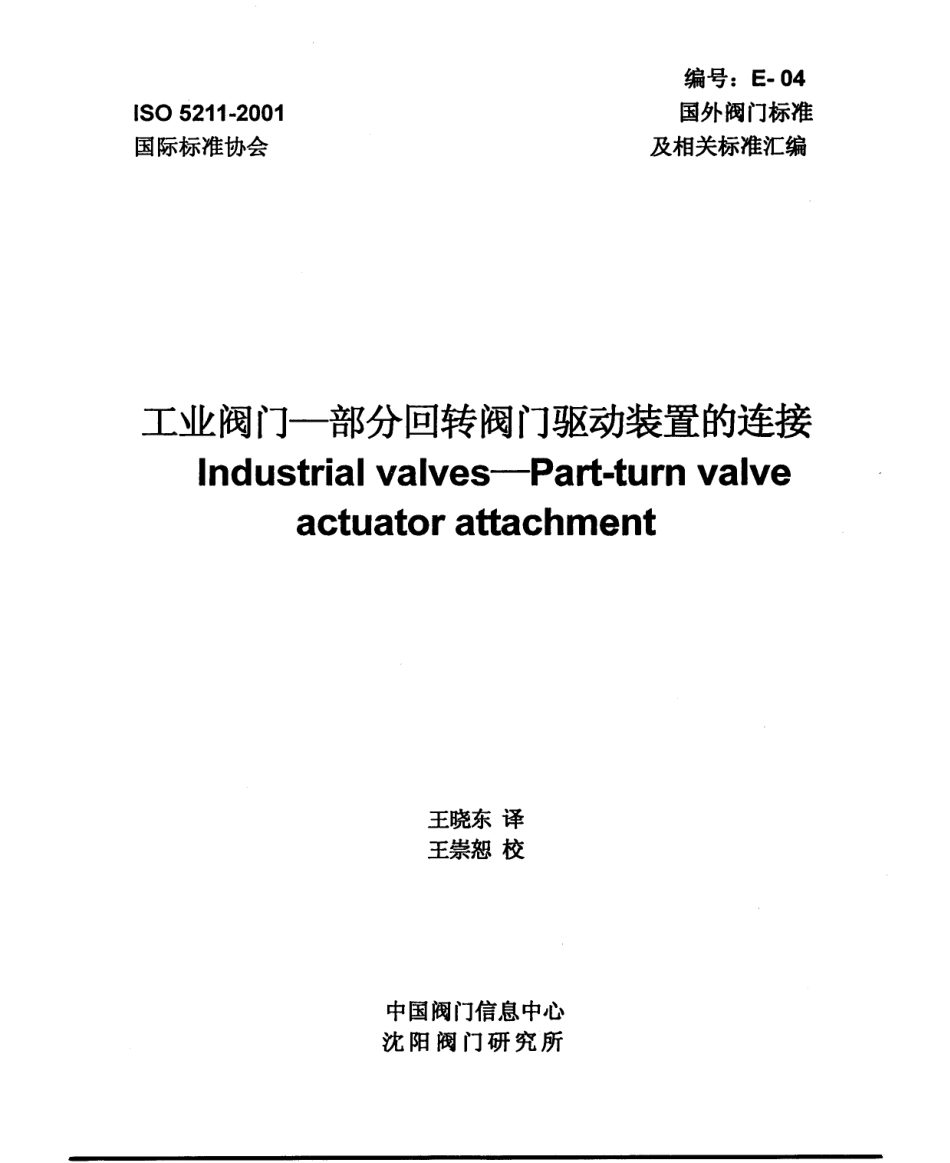

编号：E-04IS05211-2001国外阀门标准国际标准协会及相关标准汇编工业阀门一部分回转阀门驱动装置的连接Industrial valves-Part-turn valveactuator attachment王晓东译王祟恕校中国阀门信息中心沈阳阀门研究所目录1范围12参考标准13术语及定义4最大法兰扭矩.25法兰尺寸26名称.27尺寸和扭矩48从动件在驱动装置接合面中的位置.9参考书目9图1直接接合和中间支承接合图2法兰尺寸.3图3孔的位置4图4键驱动6图5直角方键驱动.6图6对角方键驱动7图7平头驱动8图8从动件中主键的位置.9图9从动件中主键和副键的位置.9图10从动件中直角方键的位置9图11从动件中对角方键的位置.9图12从动件中平键的位置9表1最大法兰扭矩值.2表2法兰尺寸.4表3孔的位置4表4键驱动的尺寸和扭矩5表5直角方键和对角方键的尺寸和扭矩，7表6平头驱动的尺寸和扭矩.8工业阀门一部分回转阀门驱动装置的连接(IS05211-2001第1版)1范围本标准规定了与工业阀门相连的带或不带传动箱的部分回转驱动装置连接的要求。对于控制阀门的部分回转驱动装置连接，只有当交易双方协议中采用本标准时才适用。本标准规定：一与工业阀门（参见图1a)或中间支承（参见图1b)相连接的部分回转驱动装置所必需的法兰尺寸：一与从动件相连接所必需的部分回转驱动装置驱动件尺寸：一本标准规定了尺寸的接触面和连接盘的扭矩参考值。本标准不适用于中间支座和阀门的连接。注1：本标准中的“阀门”应理解为包括“阀门和中间支座”（参见图1)。注2：当部分回转驱动装置由多回转驱动装置与传动箱组合时，与传动箱相连接的多回转驱动装置应符合ENIS05210的规定。3a)直接接合b)中间支承接合1部分回转驱动装置2接合面3阀门4中间支承图1直接接合和中间支承接合2参考标准本标准正文的适当位置引用了一些其他标准的条文，这些标有日期或未标有日期的参考标准列在下面。对于标有日期的参考标准，其随后的任何修正或修订只有被包括在其内时才适用于本标准。对于未标有日期的参考标准，采用其最新版本（包括修订版本）。IS0273紧固件一螺栓和螺钉的排屑孔ISO/TR773矩形或方形平键及其键槽（单位mm)3术语及定义本标准中应用下列术语和定义：3.1驱动装置任何用于操作阀门的动力操纵设备称作驱动装置。该设备用动能进行操作，可以是电动、气动和液压传动等，也可以是以上几种的组合。驱动装置的运动受行程、扭矩或推力的限制。3.2部分回转驱动装置该驱动装置将扭矩传给阀门使其旋转一周或不到一周，不必一定能够承受轴向推力。3.3传动箱为降低操作阀门所必需的扭矩而设计的机械装置。3.4扭矩通过安装盘和连接件传递的回转力矩，用牛顿-米表示(Nm)。4最大法兰扭矩表1列出的最大法兰扭矩给出了通过安装盘可传递的最大扭矩。表1中规定的值仅在螺栓拉伸应力为290MPa且法兰结合面之间的摩擦系数为0.2的基础上确定的。不同的参数会得出不同得传输扭矩值。选择特定用途的法兰类型时，应考虑由于惯性或其他因素产生的附加扭矩。5法兰尺寸部分回转驱动装置连接的法兰应符合图2和表2规定的尺寸。可以用螺栓、螺钉或贯穿螺栓连接法兰。用贯穿螺栓时，排屑孔的直径应允许使用表2中对应尺寸4的螺栓。螺柱孔、螺钉孔或螺栓孔应等均匀并偏心分布（参见图3和表3），并且符合S0273的要求。阀门法兰上应有一个对应于直径2的凹槽，而部分回转驱动装置法兰上则可选用榫形面。尺寸h2的最小值适用于材料验证应力Ro.22200Mpa的法兰。尺寸d,经过计算，并可提供足够支座安放螺母和螺栓头。该安放区域是以螺栓孔中心为圆心以(d-d)2为半径定义的，并且是最小值。阀门与部分回转驱动装置安装表面的在这些安放区域之外部分的法兰形状和设计，应由生产厂家决定。表1最大法兰扭矩值法兰类型最大法兰扭矩NmF0332F0463F05125F07250F10500F121000F142000F164000F258000F3016000F3532000F4063000F48125000.F602500006名称部分回转驱动装置的连接名称如下：一法兰名称：一法兰类型按表1：一用大写字母标识榫面结构：一Y表示带榫面：1 1MPa=1N/mm22
