GB95-2002T平垫圈 C级.PDF

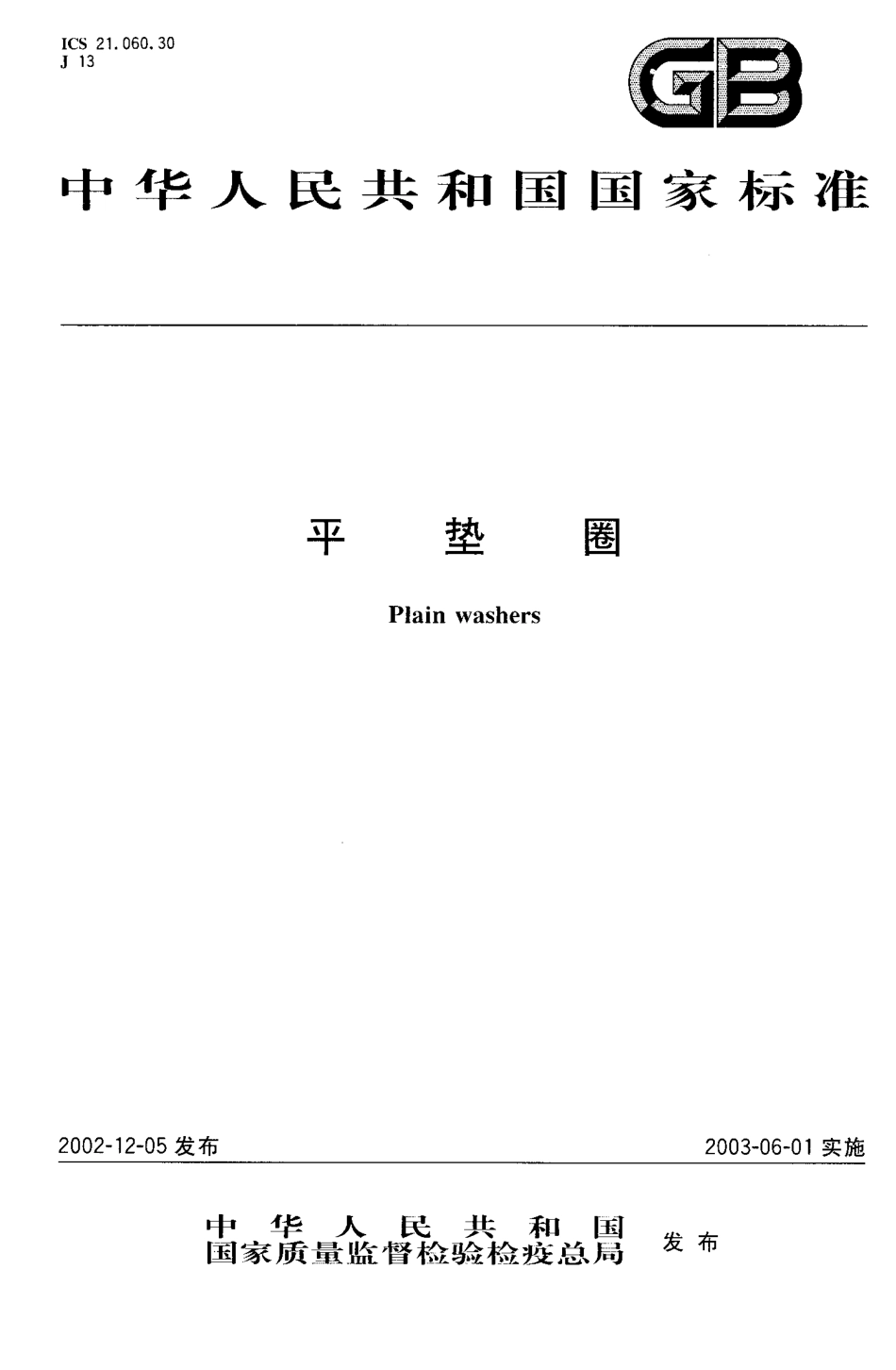

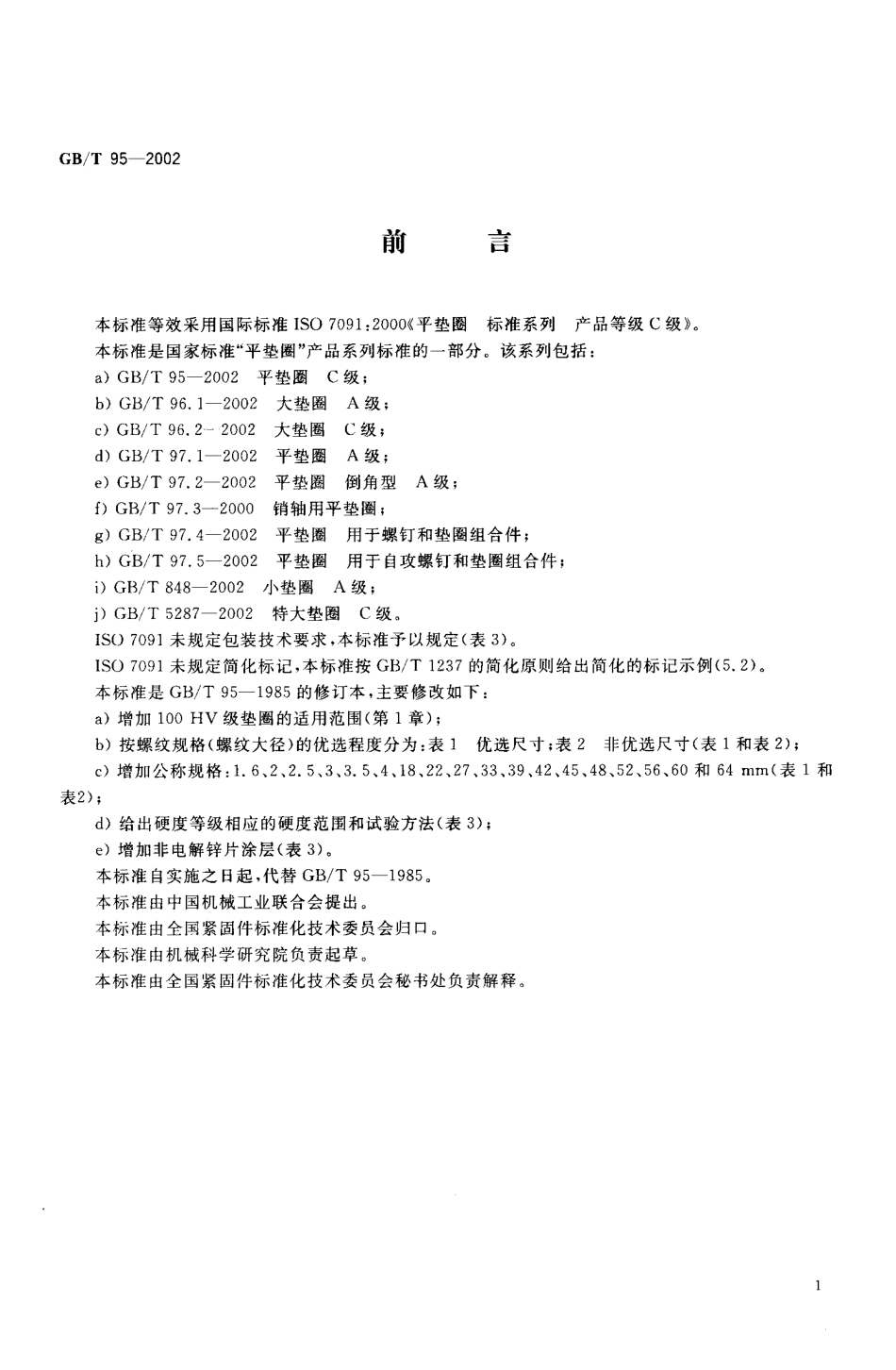

I C S 2 1.0 6 0.3 0J 1 3中 华 人 民 共 和 国 国 家 标 准平垫圈Pl a i n wa s h e r s2 0 0 2-1 2-0 5发 布2 0 0 3-0 6-0 1实施中华人民共和国国 家 质 量 监 督 检 验 检 疫 总 局发 布GB/T 9 5-2 0 0 2前言 本标准等效采用国际标准 I S O 7 0 9 1:2 0 0 0 平垫圈标准系列产品等级 G级。本标准是国家标准“平垫圈”产品系列标准的一部分。该系列包括:a)G B/T 9 5-2 0 0 2 平垫圈C级;b)G B/T 9 6.1-2 0 0 2 大垫圈A级;c)GB/T 9 6.2 一2 0 0 2 大垫 圈C级;d)G B/T 9 7.1-2 0 0 2 平垫圈A级;e)GB/T 9 7.2-2 0 0 2 平垫圈倒角型A级;f)G B/T 9 7.3-2 0 0 0 销轴用平垫圈;g)G B/T 9 7.4-2 0 0 2 平垫圈用于螺钉和垫圈组合件;h)G B/T 9 7.5-2 0 0 2 平垫圈用于自攻螺钉和垫圈组合件;D G B/T 8 4 8-2 0 0 2 小垫圈A级;)G B/T 5 2 8 7-2 0 0 2 特大垫圈C级。I S O 7 0 9 1 未规定包装技术要求，本标准予以规定(表 3)I S O 7 0 9 1 未规定简化标记，本标准按 G B/T 1 2 3 7的简化原则给出简化的标记示例(5.2),本标准是GB/T 9 5-1 9 8 5 的修订本，主要修改如下:a)增加 1 0 0 H V级垫圈的适用范围(第1章);b)按螺纹规格(螺纹大径)的优选程度分为:表 1 优选尺寸;表2 非优选尺寸(表 1和表 2);c)增加公称规格:1.6,2,2.5,3,3.5,4,1 8,2 2,2 7,3 3,3 9,4 2,4 5,4 8,5 2,5 6,6 0和 6 4 m m(表 1和表2);d)给出硬度等级相应的硬度范围和试验方法(表 3);e)增加非电解锌片涂层(表3),本标准自实施之日起，代替GB/T 9 5-1 9 8 5,本标准由中国机械工业联合会提出。本标准由全国紧固件标准化技术委员会归口。本标准由机械科学研究院负责起草。本标准由全国紧固件标准化技术委员会秘书处负责解释。G B/T 9 5-2 0 0 2I S O前言 I S O(国际标准化组织)是一个世界性的各国国家标准团体(I S O成员团体)的联合组织。国际标准的制定工作通常是通过 I S O各个技术委员会进行的。每个成员团体如对某一技术委员会所进行的项目 感兴趣时，也可参加该委员会。与 I S O有关的政府的和非政府的国际组织也可参加此项工作。I S O与国际电工委员会(I E O在电工标准化方面有着密切的联系。国际标准的起草应按 I S O/I E C指南第 3 部分给出的规则进行 经技术委员会采纳的国际标准草案，分发给所有成员团体进行投票表决。国际标准的正式出版需要至少 7 5%的成员团体投票赞成。注意:本国际标准的某些部分可能涉及到专利权。I S O不负责鉴别任何或全部这方面的专利权。国际标准 I S O 7 0 9 1由 I S O/T C 2紧固件技术委员会制定 第二版对第一版(I S O 7 0 9 1;1 9 5 3)进行了删改与补充，是技术性修订中 华 人 民 共 和 国 国 家 标 准平垫 圈C级 GB/T 9 5-2 0 0 2e q v I S O 7 0 91:2 0 0 0 代 替 GB/T 9 5-1 9 8 5P l a i n wa s h e r s-P r o d u c t g r a d e C范 围 本标准规定了公称规格(螺纹大径)为1.6-6 4 mm、标准系列、硬度等级为 1 0 0 HV级、产品等级为C级的平垫圈。硬度等级为 1 0 0 HV级的垫圈适用于:性能等级至 6.8 级、产品等级为C级的六角头螺栓和螺钉;性能等级至 6 级、产品等级为C级的六角螺母;表面淬硬的自挤螺钉。如要求本标准规定以外的尺寸，则应从GB/T 5 2 8 6中选取。当用于夹紧软材料零件或者工件上大的螺栓通孔时，使用者应校验本类型垫圈的适用性。2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性 GB/T 9 0.1-2 0 0 2紧固件验 收检查(i d t I S O 3 2 6 9:2 0 0 0)G B/T 9 0.2-2 0 0 2 紧固件标志与包装 G B/T 1 2 3 7-2 0 0 0 紧固件标记方法(e q v I S O 8 9 9 1:1 9 8 6)G B/T 3 1 0 3.3-2 0 0 0 紧固件公差平垫圈G d t I S O 4 7 5 9-3:2 0 0 0)G B/T 4 3 4 0.1-1 9 9 9 金属维氏硬度试验第 1 部分:试验方法(e q v I S O 6 5 0 7-1:1 9 9 7)G B/T 5 2 6 7.1-2 0 0 2 紧固件电镀层(I S O 4 0 4 2:1 9 9 9,I D T)G B/T 5 2 6 7.2-2 0 0 2 紧固件非电解锌片涂层(I S O 1 0 6 8 3:2 0 0 0,I D T)C U B/T 5 2 8 6-2 0 0 1螺栓、螺钉和螺母用平垫 圈总方 案(i d t I S O 8 8 7:2 0 0 0)3 尺 寸中华人民共和国国家质f监督检验检疫 总局 2 0 0 2-1 2-0 5批准2 0 0 3-0 6-0 1实施GB/T 9 5-2 0 0 2表 1优选尺寸mm表 2非优选尺寸1 刁 n 月G B/T 9 5 一2 0 0 24 技术条件和引用标准表 3 技术条件和引用标准材料 ，钢机 械性 能硬 度 等 级f一I O O H V硬度范围2 1 0 0 HV 一 2 0 0 H V公差产 品 等 级C标准GB/T 3 1 0 3.3表 面 处 理 不经表面处理.即垫圈应是本色的并涂有防锈油或按供需双方协议的 涂 层;电镀技术要求按 G u/T5 2 6 71;非电解锌片涂层技术要求按G B/T5 2 67.2;所有公差适用于涂或镀前尺寸表 面 缺 陷零件不允许有不规则的或有害的缺陷。垫圈表面不得有突出的毛刺验收及包装GB/T 9 0.1、G B/T 9 0.21)经供需双方协议的其他金属材料2)硬度试验按G B/T4 3 40.1 规定 试验力:Hv Z用于公称厚度h(。.6m m;HV 10 用于公称厚度。，6m mh 夏1.Zmm;HV 3 O用于公称厚度 h)1.Zmm5标记5.1 标记方法按 G B/T1 2 3 7 规定。5.2 标记示例 标准系列、公称规格 sm n:、硬度等级为 1 00 HV级、不经表面处理、产品等级为 C级的平垫圈的标记:热圈GB/T9 5 8
