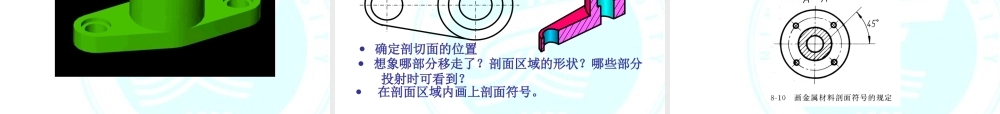

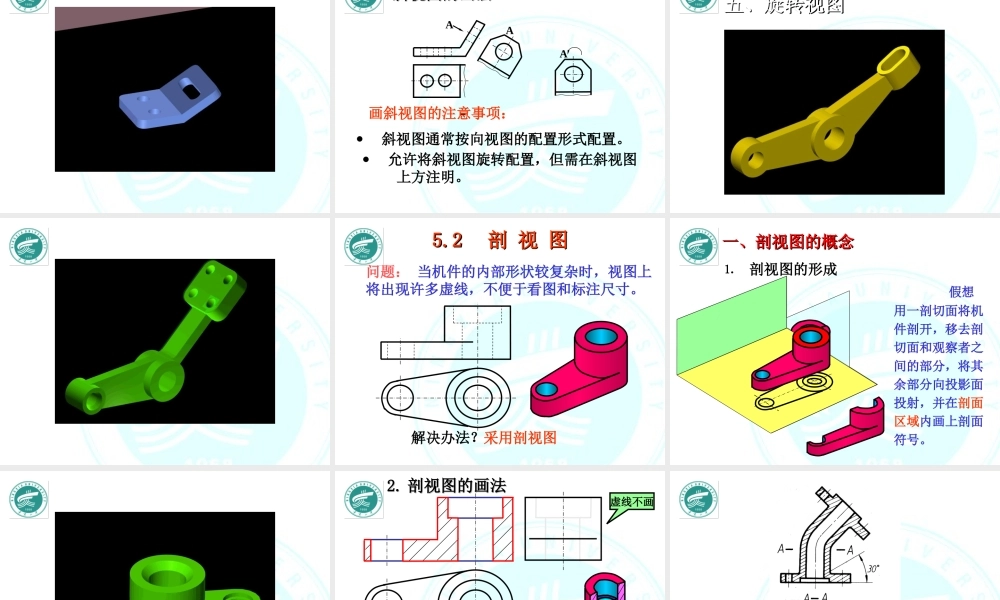

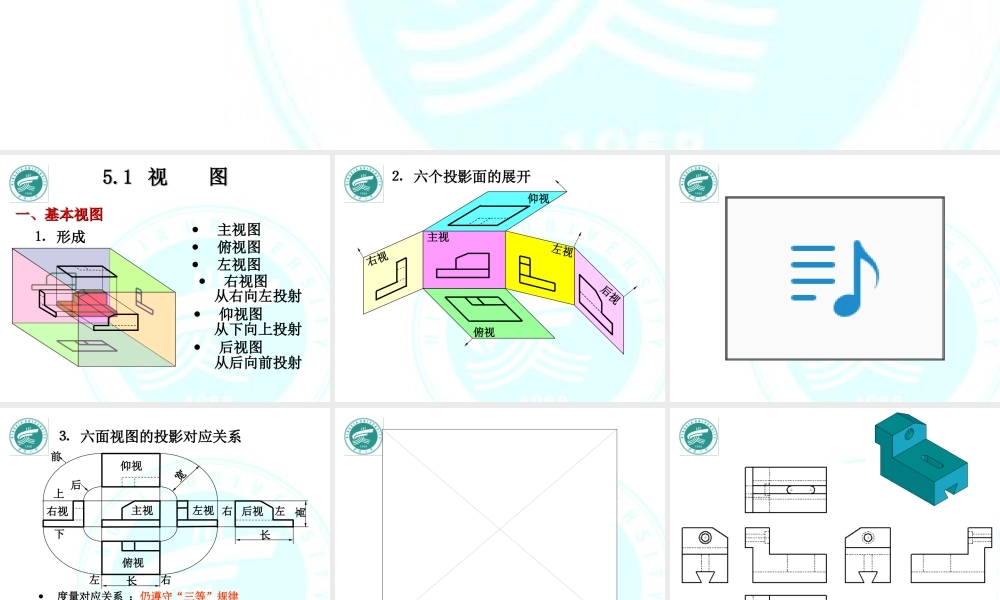

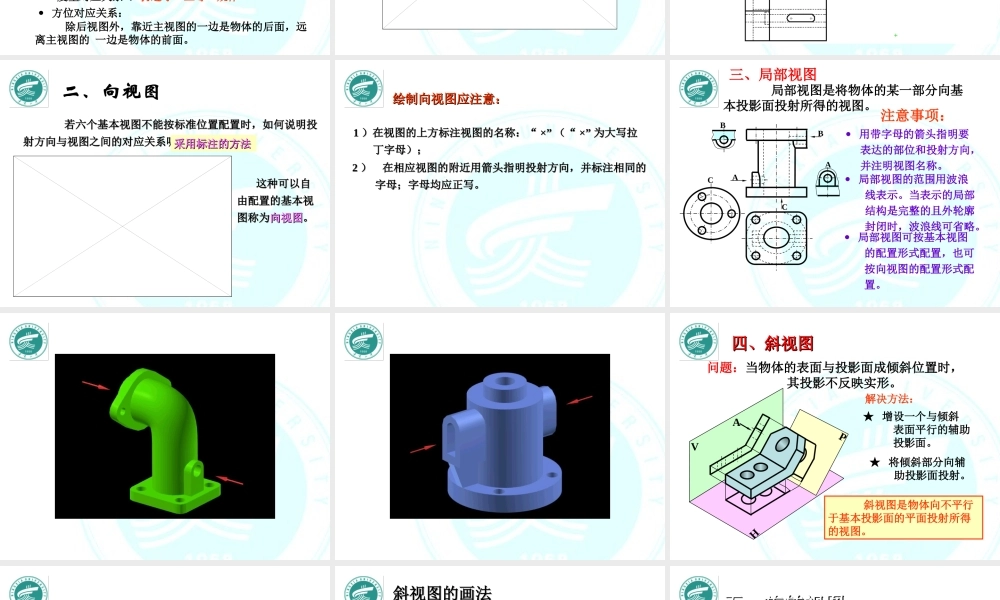

第五章 表达机件的常用方法,5.1 视 图,一、基本视图,右视图,主视图 俯视图 左视图,后视图,仰视图,形成,从右向左投射,从下向上投射,从后向前投射,六个投影面的展开,除后视图外，靠近主视图的一边是物体的后面，远离主视图的 一边是物体的前面。,六面视图的投影对应关系,上,下,左,右,右,左,度量对应关系：仍遵守“三等”规律,方位对应关系：,主视,俯视,仰视,左视,右视,后视,二、向视图,若六个基本视图不能按标准位置配置时，如何说明投射方向与视图之间的对应关系呢？,采用标注的方法,这种可以自由配置的基本视图称为向视图。,1）在视图的上方标注视图的名称：“”（“”为大写拉丁字母）；,绘制向视图应注意：,2）在相应视图的附近用箭头指明投射方向，并标注相同的字母；字母均应正写。,局部视图是将物体的某一部分向基本投影面投射所得的视图。,注意事项：,用带字母的箭头指明要 表达的部位和投射方向，并注明视图名称。,局部视图的范围用波浪 线表示。当表示的局部 结构是完整的且外轮廓 封闭时，波浪线可省略。,局部视图可按基本视图 的配置形式配置，也可 按向视图的配置形式配 置。,三、局部视图,问题：当物体的表面与投影面成倾斜位置时，其投影不反映实形。,增设一个与倾斜 表面平行的辅助 投影面。,解决方法：,将倾斜部分向辅 助投影面投射。,斜视图是物体向不平行于基本投影面的平面投射所得的视图。,四、斜视图,A,斜视图的画法,画斜视图的注意事项：,斜视图通常按向视图的配置形式配置。,允许将斜视图旋转配置，但需在斜视图 上方注明。,五、旋转视图,5.2 剖 视 图,问题：当机件的内部形状较复杂时，视图上将出现许多虚线，不便于看图和标注尺寸。,解决办法？,采用剖视图,剖视图的形成,假想用一剖切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射，并在剖面区域内画上剖面符号。,一、剖视图的概念,确定剖切面的位置,想象哪部分移走了？剖面区域的形状？哪些部分 投射时可看到？,在剖面区域内画上剖面符号。,虚线不画,2.剖视图的画法,A-A,剖切符号:表示剖切面起、迄和转折位置及投射 方向。,剖视图的名称。,标注内容：,剖切线：指示剖切面的位置(细单点长画线)。一般情况下可省略。,3.剖视图的标注,剖切平面的选择：通过机件的对称面或轴线且 平行或垂直于投影面。,剖切是一种假想，其它视图仍应完整画出，并可取剖视。,4.画剖视图的注意事项,剖切面后方的可见部分要全部画出。,在剖视图上已经表达清楚的结构,在其它视图上此部分结构的投影为虚线时，其虚线省略不画。但没有表示清楚的结构，允许画少量虚线。,不需在剖面区域中表示材料的类别时，剖面符号可采用通用剖面线表示。通用剖面线为细实线，最好与主要轮廓或剖面区域的对称线成 45角；同一物体的各个剖面区域，其剖面线画法应一致。,几种结构不同的零件的剖视,1.全剖视,用剖切面完全地剖开物体所得的剖视图。,外形较简单，内形较复杂，而图形又不对称时。,适用范围：,二、剖视的种类及适用条件,对于一些具有空心回转体的机件，即使结构对称，但由于外形简单，亦常采用全剖视图,不能表达外形,
