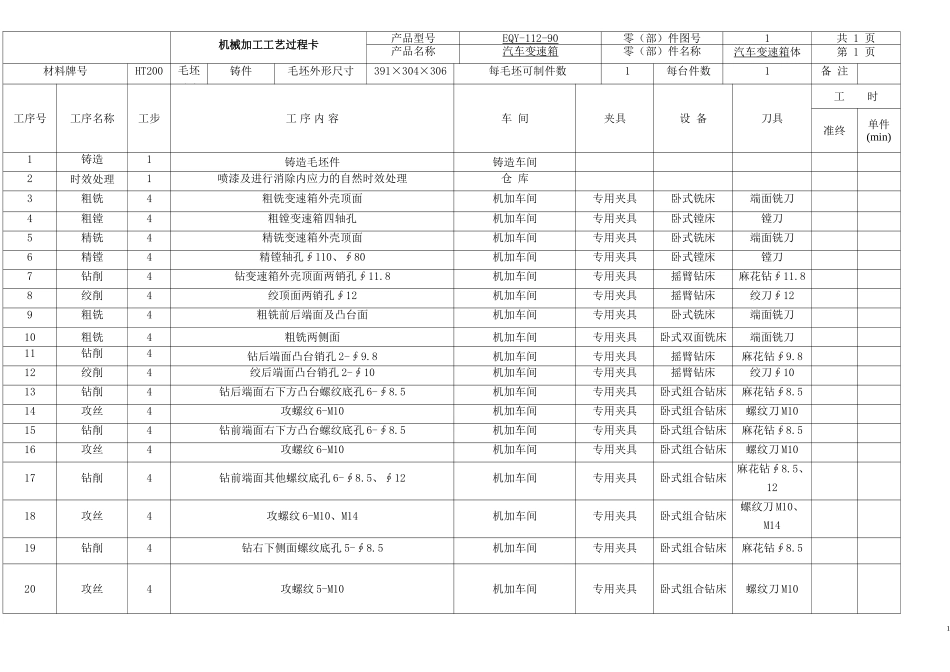

机械加工工艺过程卡.doc

机械加工工艺过程卡 产品型号 EQY-112-90 零（部）件图号 1 共 1 页 产品名称 汽车变速箱 零（部）件名称 汽车变速箱体 第 1 页 材料牌号 HT200 毛坯种类 铸件 毛坯外形尺寸 391×304×306 每毛坯可制件数 1 每台件数 1 备 注 工序号 工序名称 工步 工 序 内 容 车 间 夹具 设 备 刀具 工 时 准终 单件(min) 1 铸造 1 铸造毛坯件 铸造车间 2 时效处理 1 喷漆及进行消除内应力的自然时效处理 仓 库 3 粗铣 4 粗铣变速箱外壳顶面 机加车间 专用夹具 卧式铣床 端面铣刀 4 粗镗 4 粗镗变速箱四轴孔 机加车间 专用夹具 卧式镗床 镗刀 5 精铣 4 精铣变速箱外壳顶面 机加车间 专用夹具 卧式铣床 端面铣刀 6 精镗 4 精镗轴孔∮110、∮80 机加车间 专用夹具 卧式镗床 镗刀 7 钻削 4 钻变速箱外壳顶面两销孔∮11.8 机加车间 专用夹具 摇臂钻床 麻花钻∮11.8 8 绞削 4 绞顶面两销孔∮12 机加车间 专用夹具 摇臂钻床 绞刀∮12 9 粗铣 4 粗铣前后端面及凸台面 机加车间 专用夹具 卧式铣床 端面铣刀 10 粗铣 4 粗铣两侧面 机加车间 专用夹具 卧式双面铣床 端面铣刀 11 钻削 4 钻后端面凸台销孔2-∮9.8 机加车间 专用夹具 摇臂钻床 麻花钻∮9.8 12 绞削 4 绞后端面凸台销孔2-∮10 机加车间 专用夹具 摇臂钻床 绞刀∮10 13 钻削 4 钻后端面右下方凸台螺纹底孔6-∮8.5 机加车间 专用夹具 卧式组合钻床 麻花钻∮8.5 14 攻丝 4 攻螺纹6-M10 机加车间 专用夹具 卧式组合钻床 螺纹刀M10 15 钻削 4 钻前端面右下方凸台螺纹底孔6-∮8.5 机加车间 专用夹具 卧式组合钻床 麻花钻∮8.5 16 攻丝 4 攻螺纹6-M10 机加车间 专用夹具 卧式组合钻床 螺纹刀M10 17 钻削 4 钻前端面其他螺纹底孔6-∮8.5、∮12 机加车间 专用夹具 卧式组合钻床 麻花钻∮8.5、12 18 攻丝 4 攻螺纹6-M10、M14 机加车间 专用夹具 卧式组合钻床 螺纹刀M10、M14 19 钻削 4 钻右下侧面螺纹底孔5-∮8.5 机加车间 专用夹具 卧式组合钻床 麻花钻∮8.5 20 攻丝 4 攻螺纹5-M10 机加车间 专用夹具 卧式组合钻床 螺纹刀M10 21 钻削 4 钻右上侧面螺纹底孔6-∮8.5 机加车间 专用夹具 卧式组合钻床 麻花钻∮8.5 3.14 22 攻丝 4 攻螺纹6-M10 机加车间 专用夹具 卧式组合钻床 螺纹刀M10 23 钻削 4 钻右侧面销孔∮8 及扩2-∮30孔 机加车间 专用夹具 摇臂钻床 麻花钻∮8，绞刀30 24 精镗 4 扩底孔∮30 机加车间 专用夹具 卧式镗床 镗刀 25 钻削 4 钻变速箱左侧4-∮17、4-∮8.5 及销孔∮8 机加车间 专用夹具 卧式组合钻床 麻花钻∮8.5等 26 攻丝 4 攻螺纹4-M10 机加车间 专用夹具 卧式组合钻床 螺纹刀M10 27 精镗 4 扩注油孔∮42 机加车间 专用夹具 卧式镗床 镗刀 28 钻削 4 钻顶面螺纹底孔9-∮8.5 机加车间 专用夹具 卧式组合钻床 麻花钻∮8.5 29 攻丝 4 攻螺纹9-M10 机加车间 专用夹具 卧式组合钻床 螺纹刀M10 30 清洗 1 装配车间 31 检验 1 装配车间 编 制 （日期） 审核(日期) 标准化（日期） 会签（日期） 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 3
