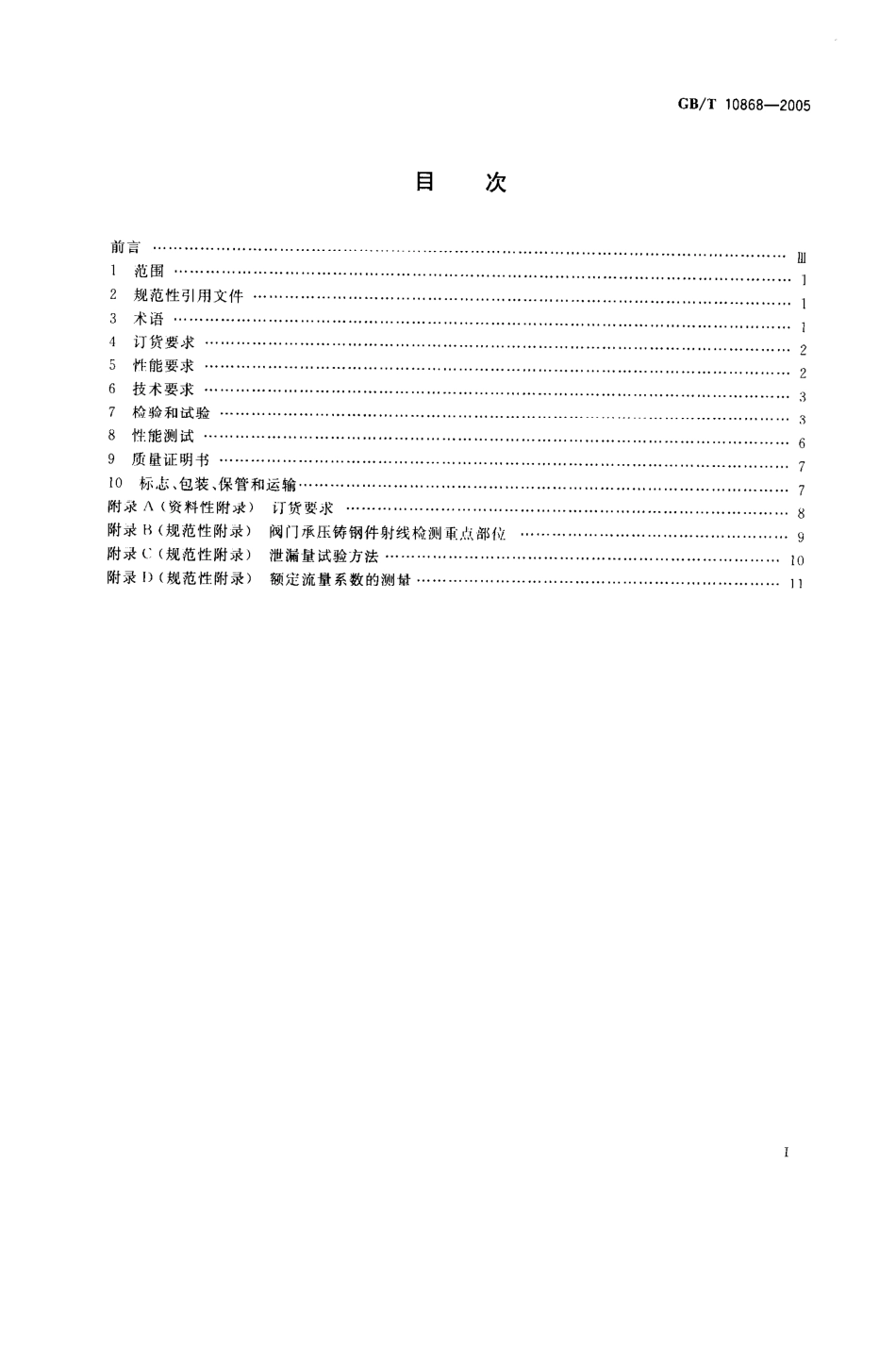

GB/T108682005目次前言W1范围2规范性引用文件3术语4订货要求25性能要求26技术要求37检验和试验8性能测试69质量证明书710标怎、包装、保管和运输7附录资料性附求)订货要求附录B(规范性附录)阀门承压铸钢件射线检测重点部位附录C（规范性附录)泄漏量试验方法10附录)（规范性附录）额定流量系数的测址01】1GB/T10868-2005前言本标准代替GB/T10868-一1989电站减温减压阀技术条件。本标准与GB/T10868一1989相比主要变化如下：一一标准的名称改为“电站减温诚压阀”；,扩大了电站汽水系统中压力和温度的适用范围(1989版和本版的第1章)；增加了规范性引用文件的导语(1989版和本版的第2章)：对术语进行了增减(1989版和本版的第3章)；增加了订货要求（本版的第4章）：增补了性能要求，简化了技术条件(1989版的第4章和本版的第5章)：删除了安装要求，简化了技术要求(1989版的第5章和本版的第6章)；增加了检验和试验（本版的第7章）：增加了性能测试（本版的第8章），增加了质量证明书（本版的第9章）：一-对标志、包装、保管和运输作了修改和补充(1989版的第6章和本版的第10章)。本标准的附录A为资料性附录，附录B、附录C和附录D为规范性附录。本标准由全国锅炉压力容器标准化技术委员会(SA(C/TC262)提出并归口。本标准起草单位：杭州华惠阀门有限公司、上海动力设备有限公司、上海发电设备成套设计研究所、上海亚核阀业成套有限公司。本标准主要起草人：陈立龙、龚鉴菜、陈卫平、龙建南、张明、王正德、杨志聪、吴蓓。本标准所代替的历次版本发布情况如下：GB/T10868-1989。GB/T10868一20053.5泄漏量leakage当阀门在一定关闭推力下，处于全关位置并对应于规定的压力和压差下，漏过阀门的流量。3.6流量系数flow coefficient在规定条件下，即阀的两端压差为100kPa,介质密度为1g/cm2,温度为(540)的水时，给定行程时流经阀门以t/h或m3/h计的流量数。3.7额定流量系数rated flow coefficient额定行程下的流量系数。3.8执行机构actuator将信号转换成相应的运动（气动、电动、液动或它们的任何一种组合），改变阀内部调节机构位置的装置或机构。3.9减压比pressure reducing ratio阀门出口与进口的绝对压力之比。3.10调压性能pressure adjusting performance进口压力一定，连续调节出口压力时，阀门的可调程度。3.11调温性能temperature adjusting performance进口温度一定，连续调节出口温度时，阀门的可调程度。注：阀门的减温幅度取决于阀门本身的结构和减温水调节量。3.12压力特性pressure characteristic稳定流动状态下，出口流量一定，进口压力改变时，出口压力与进口压力之间的函数关系。3.13流量特性flow characteristic稳定流动状态下，进口压力不变，流量与行程的函数关系。4订货要求附录A给出了供选择和确定阀门的基本订货要求，以便于订货、询价和咨询。5性能要求5.1总则阀门在设计参数工况下运行，其进出口压力和温度的变化范围、出口蒸汽流量及变化范围、出口参数的偏差值、噪音水平、泄漏等级等性能指标应分别符合本章5.25.7规定的要求。5.2流量及变化范围流量计算应符合表9规定。流量的变化范围为0.3Q1.0Q,对流量变化范围和流量特性有特殊要求时，可由供需双方协商。5.3调压性能在阀门减压比范围内，出口压力应能在最大与最小值之间连续可调，不得有卡阻和异常振动现象。2GB/T10868-20055.4调温性能及偏差阀出门温度在饱和温度以上（含饱和温度）应任意可调，偏差值为士2.5，饱和温度时负偏差为零。5.5压力特性当减压比和流量确定时，改变进口压力30%，其出口压力偏差值应符合表1规定。表1出口压力偏差值（进口压力变化时）单位为兆帕出口压力1.01.01.61.63.03.0偏羞值士0.03土0.050.070.15.6流量特性当减压比确定时，改变出口流量30%时，其出口压力偏差值应符合表2规定。表2出口压力偏差值（流量变化时）单位为兆帕出口压力1.01.01.61.63.03.0偏差值0.050.07士0.10.135.7噪声阀门正常运行时，在阀门出口中心线同一水平面下游1】m并距管壁1m处测其噪声，总体噪音水平应符合表3规定。表3总体噪音水平操作人员至阀门距离/m123630100噪音水平/dB(A)8509093971001056技术要求6.1阀门的技术要求除应符合JB/T3595有关规定外，还应符合6.26.8的规定。6.2阀门的公称压力应符合GB/T1048的规定。当介质最高温度450时，应以工作压力和工作温度的形式标注。如工作压力10MPa,工作温度540，标注为“P10”。6.3阀门的公称尺寸应符合GB/T1047的规定。6.4阀门承压件材料的选用以及各种材料的压力-温度等级应符合JB/T3595的规定。6.5阀门设计应考虑工作压力、工作温度的剧烈变化而引起的热应力。壁厚设计应合理，最小壁厚应满足安全使用要求。6.6在阀门减温水与蒸汽混合处应设计合理的结构，防止减温水直接冲刷阀体内壁。6.7减温水进入阀门前须配置调节阀，以准确控制阀门的出口温度。6.8执行机构的选择应符合JB/T8219和其他相关标准的规定，输出力应满足阀门开启、关闭以及过程调节的需要。7检验和试验7.1铸件外观检验7.1.1阀门铸钢件外观质量应符合JB/T7927的规定。7.1.2铸件非加工表面浇口、冒口、补贴和工艺拉筋应切割平整，其根部应与铸件表面圆滑过菠。允许的残留高度应符合表4规定。
