项目3轴套类零件图.pptx

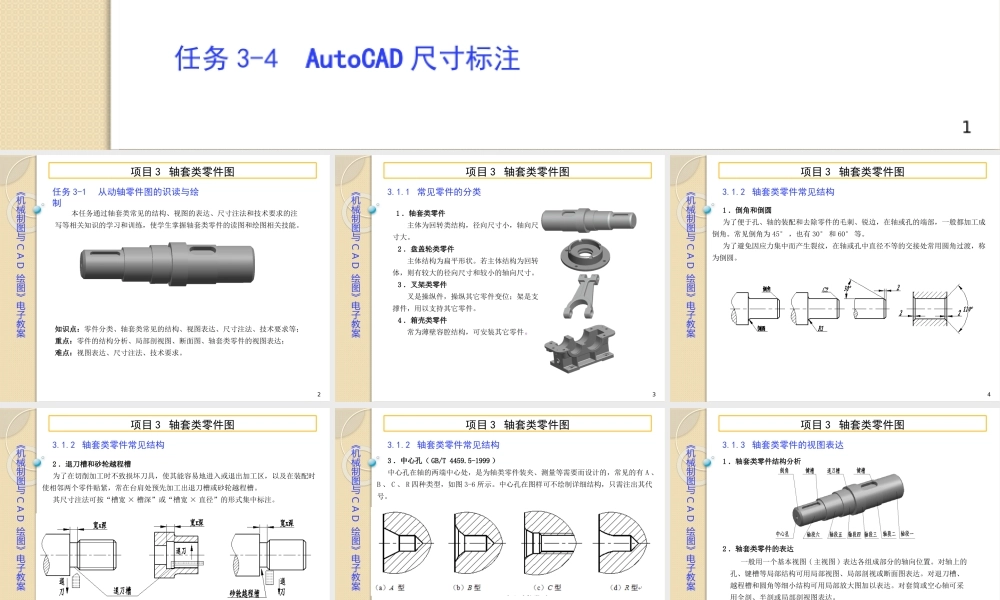

项目3 轴套类零件图,机械制图与CAD绘图电子教案,1,任务3-1 从动轴零件图的识读与绘制,任务3-2 齿轮轴零件图的识读与绘制,学习目标：1.熟悉轴套类零件的常见结构及视图的表达；2.掌握轴套类零件尺寸与技术要求的注法；3.掌握齿轮和螺纹等常用件和标准件的画法；4.掌握CAD样板图的创建和尺寸的注法。学习重点：轴套类零件的结构分析、局部剖视图、断面图、局部放大图、轴 套类零件的视图表达、零件测绘的方法与步骤。学习难点：轴套类零件的识读与视图表达，尺寸注法，技术要求的规范注写。,任务3-3 AutoCAD创建样板图,任务3-4 AutoCAD尺寸标注,项目3 轴套类零件图,机械制图与CAD绘图电子教案,2,本任务通过轴套类常见的结构、视图的表达、尺寸注法和技术要求的注写等相关知识的学习和训练，使学生掌握轴套类零件的读图和绘图相关技能。,知识点：零件分类、轴套类常见的结构、视图表达、尺寸注法、技术要求等；重点：零件的结构分析、局部剖视图、断面图、轴套类零件的视图表达；难点：视图表达、尺寸注法、技术要求。,任务3-1 从动轴零件图的识读与绘制,项目3 轴套类零件图,机械制图与CAD绘图电子教案,3,3.1.1 常见零件的分类,1轴套类零件 主体为回转类结构，径向尺寸小，轴向尺寸大。2盘盖轮类零件 主体结构为扁平形状。若主体结构为回转体，则有较大的径向尺寸和较小的轴向尺寸。3叉架类零件 叉是操纵件，操纵其它零件变位；架是支撑件，用以支持其它零件。4箱壳类零件 常为薄壁容腔结构，可安装其它零件。,项目3 轴套类零件图,机械制图与CAD绘图电子教案,4,3.1.2 轴套类零件常见结构,1倒角和倒圆为了便于孔、轴的装配和去除零件的毛刺、锐边，在轴或孔的端部，一般都加工成倒角。常见倒角为45，也有30和60等。为了避免因应力集中而产生裂纹，在轴或孔中直径不等的交接处常用圆角过渡，称为倒圆。,项目3 轴套类零件图,机械制图与CAD绘图电子教案,5,3.1.2 轴套类零件常见结构,2退刀槽和砂轮越程槽为了在切削加工时不致损坏刀具，使其能容易地进入或退出加工区，以及在装配时使相邻两个零件贴紧，常在台肩处预先加工出退刀槽或砂轮越程槽。其尺寸注法可按“槽宽槽深”或“槽宽直径”的形式集中标注。,项目3 轴套类零件图,机械制图与CAD绘图电子教案,6,3.1.2 轴套类零件常见结构,3中心孔（GB/T 4459.5-1999）中心孔在轴的两端中心处，是为轴类零件装夹、测量等需要而设计的，常见的有A、B、C、R四种类型，如图3-6所示。中心孔在图样可不绘制详细结构，只需注出其代号。,项目3 轴套类零件图,机械制图与CAD绘图电子教案,7,3.1.3 轴套类零件的视图表达,1轴套类零件结构分析,2轴套类零件的表达,一般用一个基本视图(主视图)表达各组成部分的轴向位置。对轴上的孔、键槽等局部结构可用局部视图、局部剖视或断面图表达。对退刀槽、越程槽和圆角等细小结构可用局部放大图加以表达。对套筒或空心轴可采用全剖、半剖或局部剖视图表达。,3尺寸标注,4技术要求,径向基准和轴向基准的选择,同轴度、径向圆跳动、轴向圆跳动及键槽的对称度等。,项目3 轴套类零件图,机械制图与CAD绘图电子教案,8,3.1.4 剖视图,1剖视图的形成 假想用剖切面将零件剖开，移去观察者与剖切面之间的部分，其余部分作正投影所得到的图形叫做剖视图。,2轴套类零件的分类全剖、半剖、局部剖，全剖视图和半剖视图详见项目4中任务4.1.3的全剖和半剖视图。,项目3 轴套类零件图,机械制图与CAD绘图电子教案,9,3.1.4 剖视图,3。局部剖视图 用剖切平面局部地剖开机件所得的剖视图，称为局部剖视图。,应用场合：1）当机件只有局部的内部结构需要表达，不必或不宜采用全剖视图或半剖视图时。2）当机件外形和内部结构均需表达，可采用局部剖视图3）当对称中心线与轮廓线重合而不适合采用半剖视图的，也可采用局部剖视图,项目3 轴套类零件图,机械制图与CAD绘图电子教案,10,3.1.5 断面图,1断面图的形成假想用剖切面将零件的某处切断，仅画出该剖切面与零件接触部分的图形，这种图形称为断面图（简称断面）,2断面图的种类,(1)重合断面图：画在视图之内的断面图，轮廓线用细实线绘制；,(2)移出断面图：画在视图之外的断面图，轮廓线用粗实线绘制。,项目3 轴套类零件图,机械制图与CAD绘图电子教案,11,3.1.5 断面图,3断面图的画法(1)按照断面图的定义绘制；(2)当剖切平面通过由回转面形成的孔或凹坑等结构的轴线时，这些结构应按剖视图画出；(3)当剖切平面通过非圆孔时，会导致出现完全分离的断面时，则这些结构应按剖视图要求绘制；(4)剖切平面一般应垂直于被剖切部分的主要轮廓线；(5)较长机件的断面图形对称时，断面也可画在视图的中断处。,项目3 轴套类零件图,机械制图与CAD绘图电子教案,12,3.1.5 断面图,2断面图的标注（1）移除断面图的标注 1)当断面配置在剖切符号的延长线上时，如果断面是对称图形，则不必标注；若断面图形不对称，则须用剖切符号表示剖切位置和投射方向。2)当断面不是配置在剖切符号的延长线上时，不论断面图形是否对称，都应画出剖切符号和注写字母，以表示剖切位置和断面名称。3)当断面按照投影关系配置时，只标注字母，不标注箭头（2）重合断面图的标注 1)对称的重合断面图不必标注；2)不对称的重合断面图可省略标注。,项目3 轴套类零件图,机械制图与CAD绘图电子教案,13,3.1.6 局部放大图,1局部放大图当选择好合适的比例绘图时，有时候零件上有些细小结构表达不清楚或不便于标注尺寸和技术要求时，这时可以采用局部放大图的方法来绘制。,2.绘制和标注时应注意（1）局部放大图与原图形的表达方式无关，并需用细实线圈出被放大的部位。（2）当同一零件上有几处需要放大时，需用罗马数字依次标明放大部位，并在局部放大图的上方标注出相应的罗马数字和采用的比例。,项目3 轴套类零件图,机械制图与CAD绘图电子教案,14,3.1.7 轴类零件的尺寸基准,1零件的尺寸基准（1）设计基准（2）工艺基准,2.轴套类零件的尺寸基准 轴套类零件按径向、轴向来标注尺寸。基准的选择：径向以整体轴线为基准；轴向以该方向上最重要的端面为基准。,项目3 轴套类零件图,机械制图与CAD绘图电子教案,15,3.1.8 零件图尺寸注法注意事项,1尺寸注法的要求 正确、完整、清晰、合理,2.标注尺寸应考虑设计要求（1）零件的主要尺寸应直接注出（2）避免注成封闭的尺寸链,（a）滑轮与支架装配图（b）不好（c）好,（a）正确（b）错误,项目3 轴套类零件图,机械制图与CAD绘图电子教案,16,3.1.8 零件图尺寸注法注意事项,3.标注尺寸应考虑工艺要求（1）按加工顺序标注尺寸（2）按加工方法的要求标注尺寸（3）按加工工序不同分别注出尺寸（4）考虑测量的方便与可能（5）将零件外部和内部结构尺寸分别标注在视图两侧,（1）,（2）,（3）,项目3 轴套类零件图,机械制图与CAD绘图电子教案,17,3.1.8 零件图尺寸注法注意事项,3.标注尺寸应考虑工艺要求,（4）考虑测量的方便与可能,（5）将零件外部和内部结构尺寸分别标注在视图两侧,项目3 轴套类零件图,机械制图与CAD绘图电子教案,18,3.1.9 表面结构,1零件表面结构的概念零件的表面结构是指零件表面的微观几何特征,图中波纹最小的是表面粗糙度轮廓R轮廓；包络R轮廓的峰形成的轮廓是波度轮廓W轮廓；通过短波滤波器s后生成的总轮廓是原始轮廓P轮廓。,项目3 轴套类零件图,机械制图与CAD绘图电子教案,19,3.1.9 表面结构,2表面粗糙度 零件表面上具有较小间距的峰谷所组成的微观几何形状特征称为表面粗糙度。表面粗糙度的评定参数：1）轮廓算术平均偏差Ra Ra=y(x)dx 或 Rayi；2）轮廓最大高度Rz,项目3 轴套类零件图,机械制图与CAD绘图电子教案,20,3.1.9 表面结构,3表面结构要求的标注符号与代号,项目3 轴套类零件图,机械制图与CAD绘图电子教案,21,3.1.9 表面结构,4表面结构要求在零件图上的注法（1）标注总则 表面结构要求对每一表面一般只标注一次，并尽可能注在相应的尺寸及其公差的同一视图上。除非另有说明，所标注的表面结构要求是对完工零件表面的要求。（2）标注示范,表面结构要求的注写方向,表面结构要求在轮廓线上的标注,项目3 轴套类零件图,机械制图与CAD绘图电子教案,22,3.1.9 表面结构,4表面结构要求在零件图上的注法（2）标注示范,用指引线引出标注表面结构要求,表面结构要求在尺寸线上的标注,
