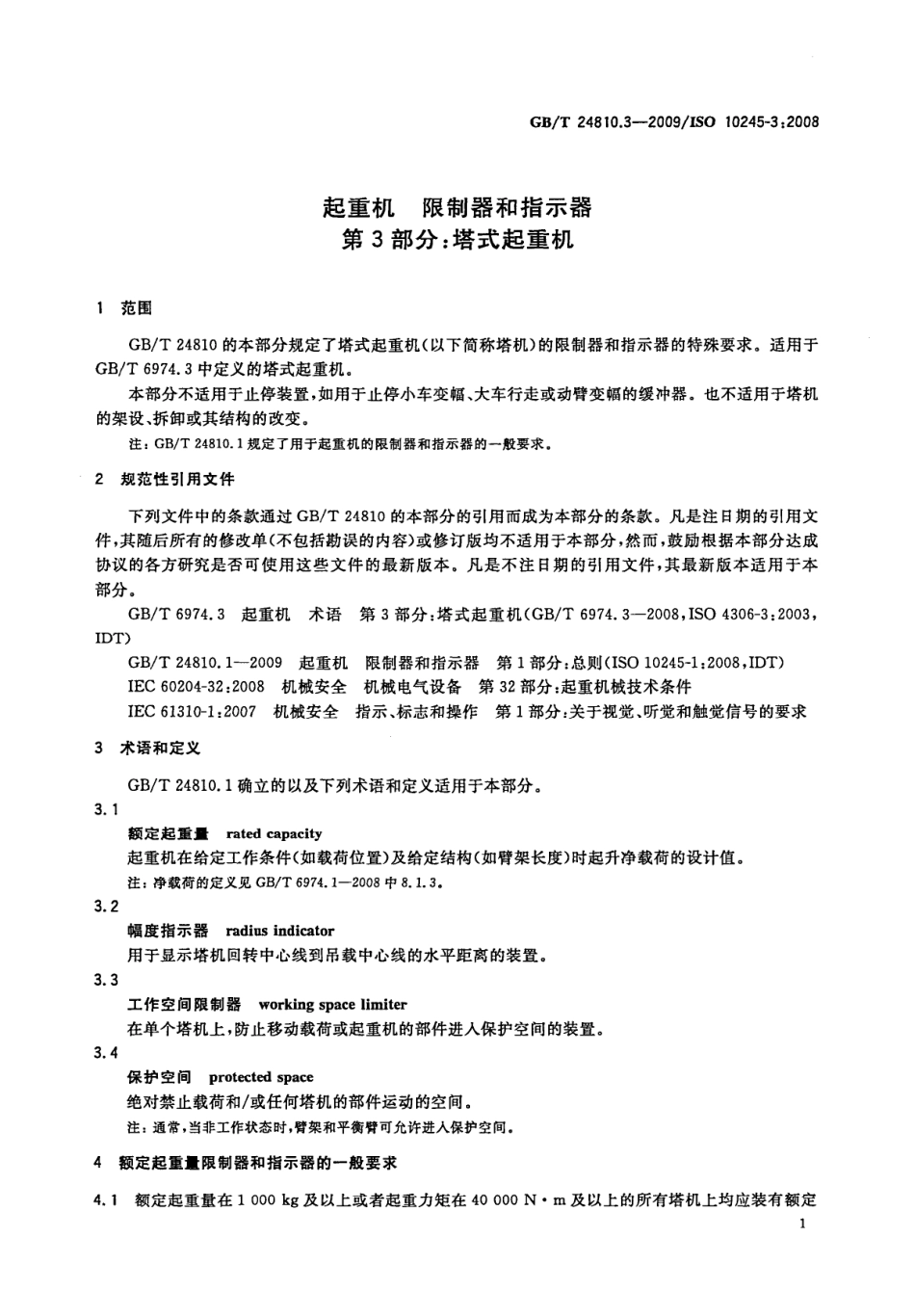

GB/T24810.3-2009/1S010245-3:2008起重机限制器和指示器第3部分：塔式起重机1范围GB/T24810的本部分规定了塔式起重机（以下简称塔机）的限制器和指示器的特殊要求。适用于GB/T6974.3中定义的塔式起重机。本部分不适用于止停装置，如用于止停小车变幅、大车行走或动臂变幅的缓冲器。也不适用于塔机的架设、拆卸或其结构的改变。注：GB/T24810.1规定了用于起重机的限制器和指示器的一般要求.2规范性引用文件下列文件中的条款通过GB/T24810的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T6974.3起重机术语第3部分：塔式起重机(GB/T6974.3一2008，IS04306-3:2003,IDT)GB/T24810.1一2009起重机限制器和指示器第1部分：总则(IS010245-1:2008,IDT)IEC60204-32:2008机械安全机械电气设备第32部分：起重机械技术条件IEC61310-1:2007机械安全指示、标志和操作第1部分：关于视觉、听觉和触觉信号的要求3术语和定义GB/T24810.1确立的以及下列术语和定义适用于本部分。3.1额定起重量rated capacity起重机在给定工作条件（如载荷位置）及给定结构（如臂架长度）时起升净载荷的设计值。注：净载荷的定义见GB/T6974.1一2008中8.1.3。3.2幅度指示器radius indicator用于显示塔机回转中心线到吊载中心线的水平距离的装置。3.3工作空间限制器working space limiter在单个塔机上，防止移动载荷或起重机的部件进人保护空间的装置。3.4保护空间protected space绝对禁止载荷和/或任何塔机的部件运动的空间。注：通常，当非工作状态时，臂架和平衡臂可允许进入保护空间。4额定起重量限制器和指示器的一般要求4.1额定起重量在1000kg及以上或者起重力矩在40000Nm及以上的所有塔机上均应装有额定
