6.公差与配合、形状与位置公差.ppt

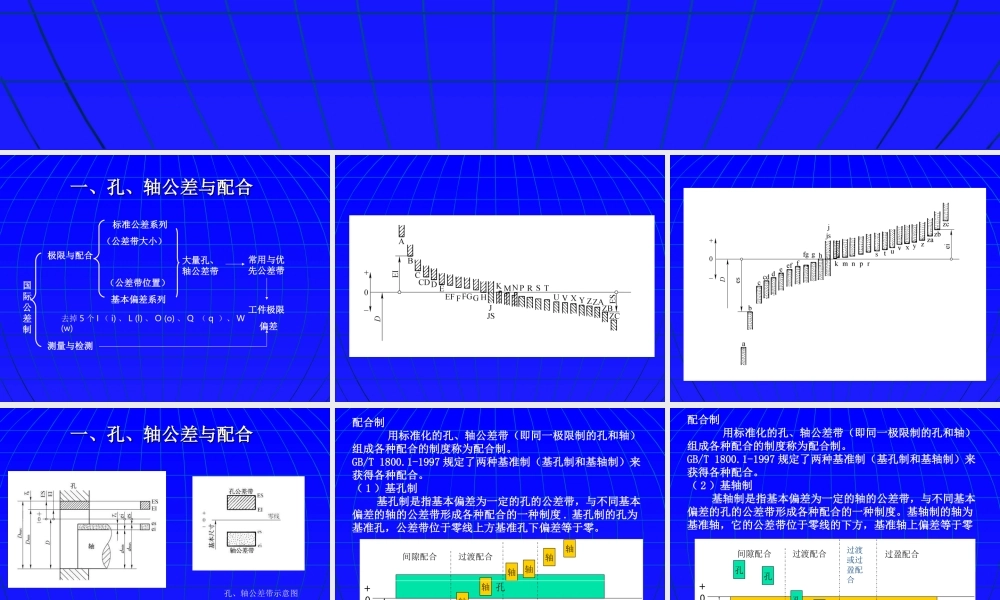

几何量公差与检测 主讲教师：柴畅,国际公差制,极限与配合,测量与检测,标准公差系列（公差带大小）,（公差带位置）基本偏差系列,大量孔、轴公差带,常用与优先公差带,工件极限 偏差,一、孔、轴公差与配合,去掉5个I（i)、L(l)、O(o)、Q（q）、W(w),一、孔、轴公差与配合,基本尺寸、极限尺寸和极限偏差、尺寸公差三者之间的关系,孔、轴公差带示意图,公差带大小,配合制 用标准化的孔、轴公差带（即同一极限制的孔和轴）组成各种配合的制度称为配合制。GB/T 1800.1-1997规定了两种基准制（基孔制和基轴制）来获得各种配合。（1）基孔制 基孔制是指基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的一种制度.基孔制的孔为基准孔，公差带位于零线上方基准孔下偏差等于零。,配合制 用标准化的孔、轴公差带（即同一极限制的孔和轴）组成各种配合的制度称为配合制。GB/T 1800.1-1997规定了两种基准制（基孔制和基轴制）来获得各种配合。（2）基轴制 基轴制是指基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度。基轴制的轴为基准轴，它的公差带位于零线的下方，基准轴上偏差等于零,过渡或过盈配合,轴承公差带特点,轴颈、外壳孔公差带,配合选择,1零件几何要素和形位公差的特征项目一、零件几何要素及其分类1、几何要素构成零件几何特征的点、线、面。2、分类 1）按结构特征分：3）按检测关系分：轮廓要素：被测要素：中心要素：基准要素：2）按存在状态分：4）按功能关系分：理想要素：单一要素：实际要素：关联要素：,二、形状和位置公差,二、形位公差的特征项目及符号,二、形状和位置公差,2 形位公差在图样上的标注方法一、形位公差框格和基准符号1、形状公差框格2、位置公差框格,二、形状和位置公差,2 形位公差在图样上的标注方法一、形位公差框格和基准符号1、形状公差框格 2、位置公差框格 3、基准符号 E、F、I、J、L、M、O、P、R,二、形状和位置公差,改错题,2 形位公差在图样上的标注方法一、形位公差框格和基准符号二、被测要素的标注方法 1、指引箭头的指向2、分清被测要素是轮廓要素还是中心要素3、用同一公差带控制几个被测要素时，应在公差框格上方注明“共线”或“共面”。,二、形状和位置公差,2 形位公差在图样上的标注方法 一、形位公差框格和基准符号 二、被测要素的标注方法 三、基准要素的标注方法 1、分清基准要素是轮廓要素还是中心要素 2、任选基准的标注方法,二、形状和位置公差,2 形位公差在图样上的标注方法一位公差框格和基准符号二、被测要素的标注方法 三、基准要素的标注方法四、形位公差的简化标注方法1、同一被测要素有几项形位公差要求的简化标注方法；2、几个被测要素有同一形位公差带要求的简化标注方法；3、几个同型被测要素有相同形位公差带要求的简化标注方法,二、形状和位置公差,二、形状和位置公差,基准符号,3 公差原则处理尺寸公差与形位公差之间的关系所遵循的原则,相关要求,可 逆 要 求,二、形状和位置公差,第四章 形状和位置公差与检测,4 公差原则一、有关公差原则的一些术语和定义1、体外作用尺寸：外表面（轴）的体外作用尺寸用符号 表示：内表面（孔）的体外作用尺寸用符号 表示：,3 公差原则一、有关公差原则的一些术语和定义1、体外作用尺寸：2、最大实体状态（MMC）和最大实体尺寸(MMS)3、最小实体状态（LMC）和最小实体尺寸（LMS）,二、形状和位置公差,3 公差原则一、有关公差原则的一些术语和定义1、体外作用尺寸：2、最大实体状态（MMC）和最大实体尺寸(MMS)3、最小实体状态（LMC）和最小实体尺寸（LMS）4、最大实体实效状态（MMVC）和最大实体实效尺寸（MMVS）,二、形状和位置公差,3 公差原则一、有关公差原则的一些术语和定义1、体外作用尺寸：2、最大实体状态（MMC）和最大实体尺寸(MMS)3、最小实体状态（LMC）和最小实体尺寸（LMS）4、最大实体实效状态（MMVC）和最大实体实效尺寸（MMVS）5、边界（1）最大实体边界（MMB）（2）最大实体实效边界（MMVB）,二、形状和位置公差,3 公差原则一、有关公差原则的一些术语和定义二、独立原则 三、包容要求应用:常用于保证孔、轴的配合性质，特别是配合公差较小的精密配合要求，用最大实体边界保证所需要的最小间隙或最大过盈。,二、形状和位置公差,3 公差原则一、有关公差原则的一些术语和定义二、独立原则 三、包容要求 四、最大实体要求最大实体要求的零形位公差：,二、形状和位置公差,3 公差原则一、有关公差原则的一些术语和定义二、独立原则 三、包容要求 四、最大实体要求最大实体要求应用于基准要素,二、形状和位置公差,3 公差原则一、有关公差原则的一些术语和定义二、独立原则 三、包容要求 四、最大实体要求应用：只要求装配互换性的要素，通常采用最大实体要求。,二、形状和位置公差,3 公差原则 独立原则、包容要求、最大实体要求,二、形状和位置公差,对基准圆锥轴线标注基准符号,最大实体实效边界,各级轴承与轴颈和外壳孔的配合公差带,滚动轴承内、外径及相配轴颈、外壳孔的公差带一、滚动轴承内、外径公差带的特点1、内、外径公差带的位置：内径(d):基准孔 ES=0 外径（D）:基准轴 es=02、内、外公差带 的大小：,滚动轴承内、外径及相配轴颈、外壳孔的公差带一、滚动轴承内、外径公差带的特点二、与滚动轴承配合的轴颈和外壳孔的常用公差带,
