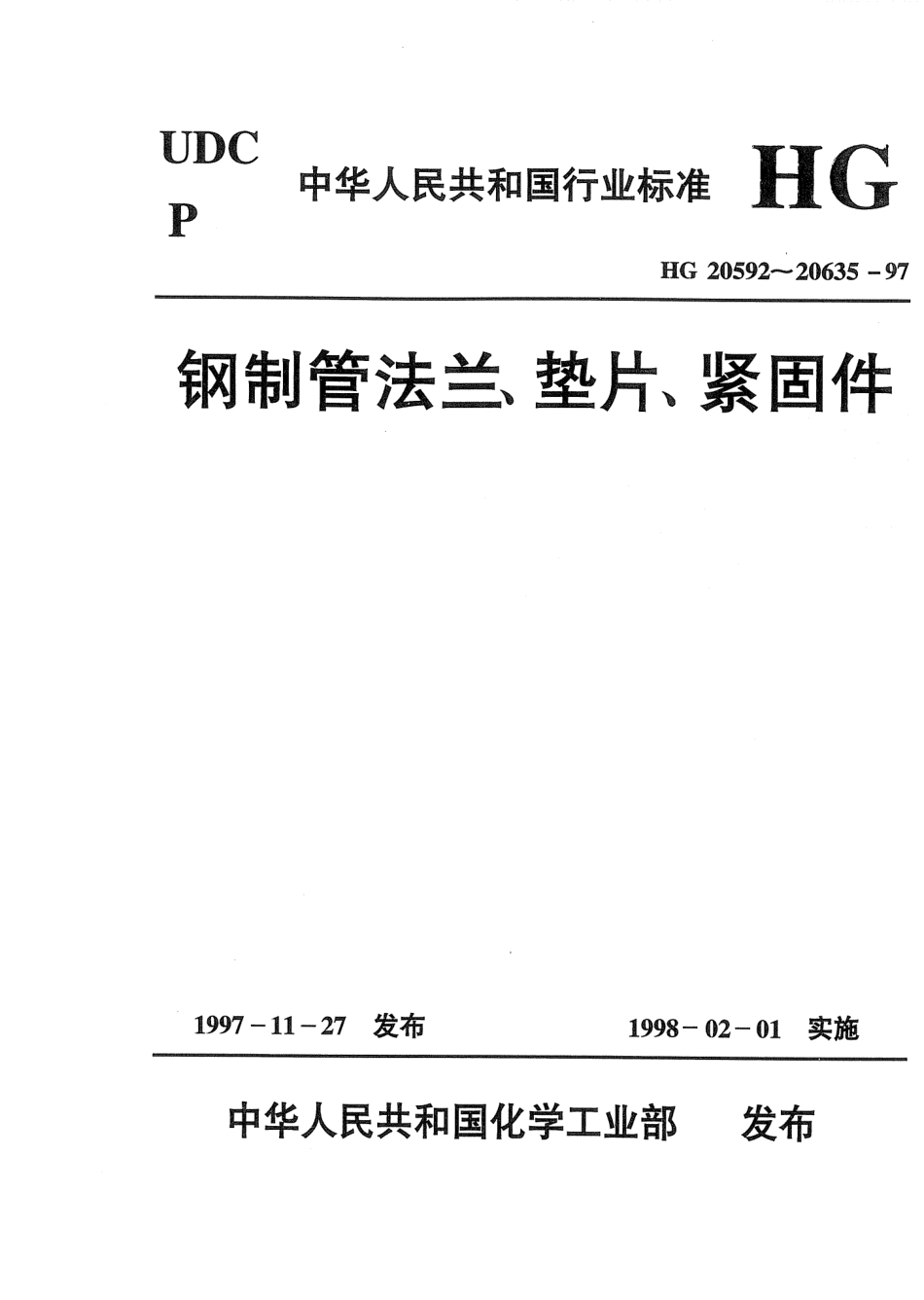

[www.staffempire.com]-HG 20604-1997 钢制管法兰压力-温度等级.pdf

前言本标准(HG2059220635一97)是在原标准HGJ4476-91,以及HG20527-92、HG20529-92标准的基础上，参照IS07005一1(1992)标准和ANSI B16.5、DIN标准修订而成的。修订后的新标准包括国际通用的欧洲和美洲两大体系，形成了一套内容完整、体系清晰、适合国情，并与国际接轨的管法兰、垫片、紧固件标准。修订后的新标准将改变这一领域内标准体系零乱、配套性差、内容陈旧的现状。其中HG2059220614-97属欧洲体系，是对HGJ4476-91、HG20527-92、HG20529一92、HG50015028一58进行修订、合并而成。新修订的标准和前标准比较有如下改变：1.适用钢管外径，由国内沿用系列扩展到国际通用系列(A)和国内沿用系列(B);2.补充螺纹法兰和整体法兰，取消了翻边环松套法兰；3,调整带颈平焊法兰和板式平焊法兰的压力等级范围带颈平焊法兰PNO.64.0MPaDN600mm板式平焊法兰PN0.250.6MPaDN2000mmPN1.02.5MPaDN600mm4.修订密封面尺寸及法兰技术条件；5.增加铸钢材料和低温钢锻件等材料品种；6.不锈钢材料以1%屈服强度为基础修订压力一温度表；7.适应两套钢管外径系列，对垫片尺寸进行调整、补充；8.补充橡胶、合成橡胶、非石棉橡胶压制板、改性（填充）聚四氟乙烯等平垫片材料，将石棉橡胶板垫片标准修订为包括各种非金属材料的平垫片标准；9.增加各种法兰接头配用的紧固件长度表；10.管法兰统一以HG20592标准号标志。HG2061520635-97属美洲体系，其编制原则如下：1.以ANSI B16.5、B16.47为管法兰部分参照标准。参数、尺寸的SI制以IS07005-1(1992)、IS07483(1991)为依据；2.按IS07005-1(1992)标志压力等级（取消了Class75和Class400),使欧洲、美洲两大体系管法兰的压力等级互不混淆。PN(MPa)Class2.01505.030011.060015.090026.0150042.025003.限制螺纹法兰和松套法兰适用PN一DN范围：。1
