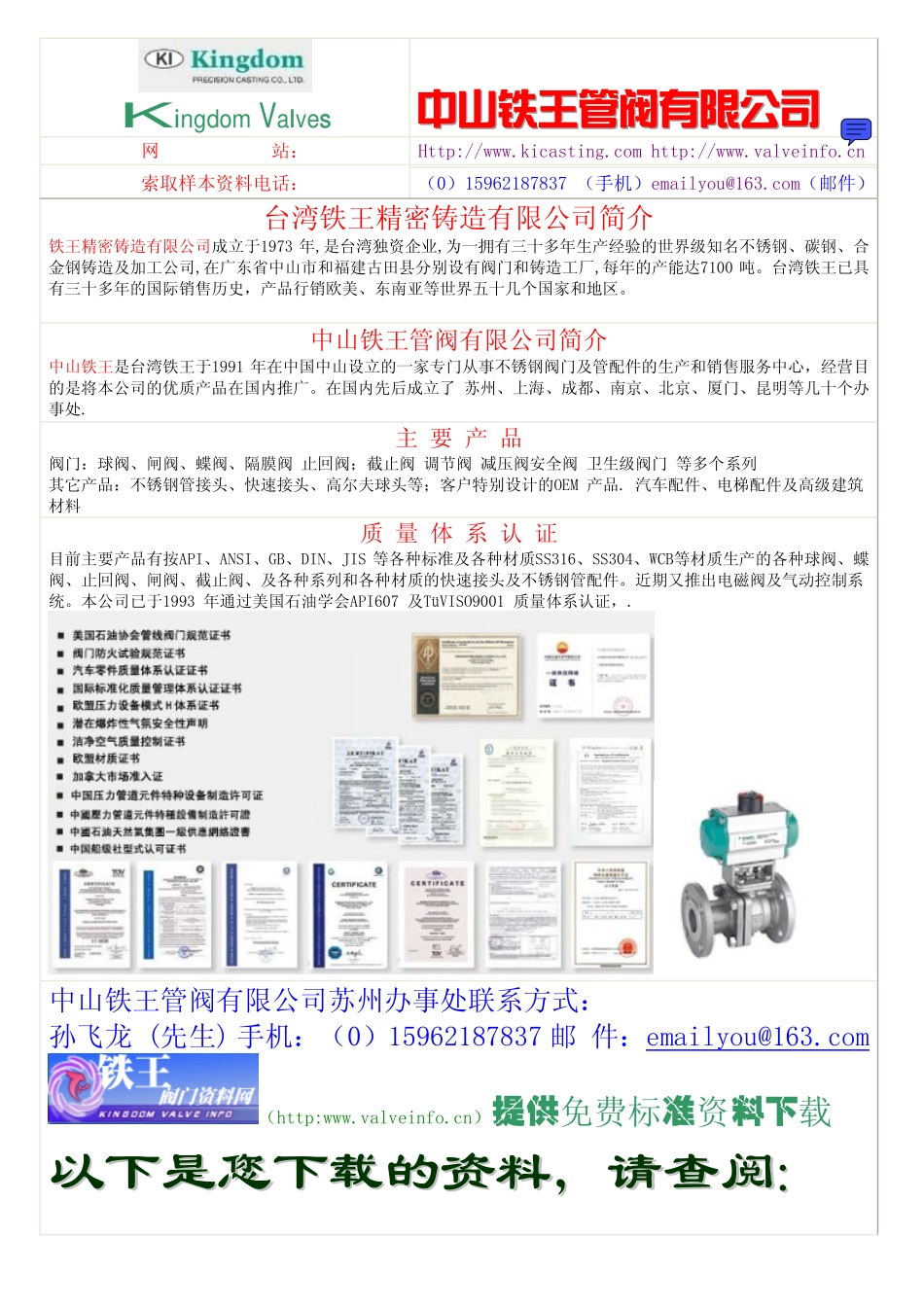

Kingdom Valves s?网 站：Http:/ http:/ 索取样本资料电话：（0）15962187837（手机）（邮件）台湾铁王精密铸造有限公司简介 铁王精密铸造有限公司成立于1973 年,是台湾独资企业,为一拥有三十多年生产经验的世界级知名不锈钢、碳钢、合金钢铸造及加工公司,在广东省中山市和福建古田县分别设有阀门和铸造工厂,每年的产能达7100 吨。台湾铁王已具有三十多年的国际销售历史，产品行销欧美、东南亚等世界五十几个国家和地区。中山铁王管阀有限公司简介 中山铁王是台湾铁王于1991 年在中国中山设立的一家专门从事不锈钢阀门及管配件的生产和销售服务中心，经营目的是将本公司的优质产品在国内推广。在国内先后成立了 苏州、上海、成都、南京、北京、厦门、昆明等几十个办事处.主 要 产 品 阀门：球阀、闸阀、蝶阀、隔膜阀 止回阀；截止阀 调节阀 减压阀安全阀 卫生级阀门 等多个系列 其它产品：不锈钢管接头、快速接头、高尔夫球头等；客户特别设计的OEM 产品.汽车配件、电梯配件及高级建筑材料 质 量 体 系 认 证 目前主要产品有按API、ANSI、GB、DIN、JIS 等各种标准及各种材质SS316、SS304、WCB等材质生产的各种球阀、蝶阀、止回阀、闸阀、截止阀、及各种系列和各种材质的快速接头及不锈钢管配件。近期又推出电磁阀及气动控制系统。本公司已于1993 年通过美国石油学会API607 及TVISO9001 质量体系认证，.中山铁王管阀有限公司苏州办事处联系方式：孙飞龙(先生)手机：（0）15962187837 邮 件：（http:）提供免费标准资料下载 以以下下是是您您下下载载的的资资料料，请请查查阅阅:1 1 范围 1 范围 本标准规定了公称压力 PN 为 5.0、11.0、15.0 和 26.0MPa 的榫槽面带颈承插焊钢制管法兰的型式和尺寸。本标准适用于公称压力 PN5.0PN26.0MPa 的榫槽面带颈承插焊钢制管法兰。2 引用标准 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 91122000 钢制管法兰 类型与参数 GB/T 91242000 钢制管法兰 技术条件 3 法兰的型式与尺寸 3 法兰的型式与尺寸 PN5.0、PN11.0、PN15.0 和 PN26.0MPa 榫槽面带颈承插焊钢制管法兰的型式应符合图 1 的规定，尺寸应符合表 1表 4 的规定。4 法兰的技术要求 4 法兰的技术要求 4.1 法兰的技术要求应符合 GB/T 9124 的规定。4.2 法兰在不同温度下的最大无冲击工作压力应符合 GB/T 91242000 附录 A(标准的附录)的规定。4.3 法兰的焊接接头型式和坡口尺寸应符合 GB/T 91242000 附录 B(提示的附录)的规定。5 标记 5 标记 5.1 法兰应按公称通径、公称压力、密封面型式代号和标准编号进行标记。5.2 法兰密封面的型式代号应符合 GB/T 9112 的规定。5.3 标记示例 公称通径 80mm、公称压力 5.0MPa(50bar)的榫面带颈承插焊钢制管法兰：法兰 DN80-PN50 T GB/T 9117.32000 公称通径 80mm、公称压力 5.0MPa(50bar)的槽面带颈承插焊钢制管法兰：法兰 DN80-PN50 G GB/T 9117.32000 国家质量技术监督局 2000-09-28 批准 2001-07-01 实施 中 华 人 民 共 和 国 国 家 标 准 榫槽面带颈承插焊钢制管法兰 Hubbed socket welding steel pipe flanges with tongue and groove face GB/T 9117.32000 代替 GB/T 9117.79117.81988 GB/T 9117.32000 2 图 1 榫槽面（TG）带颈承插焊钢制管法兰（适用于 PN5.0、PN11.0、PN15.0 和 PN26.0MPa）nL HUWANCXf1 f2 CHdYZBB1KD GB/T 9117.32000 3表 1 PNMPa（bar）榫槽面带颈承插焊钢制管法兰 mm 连 接 尺 寸 密 封 面 承插孔 螺 栓 公称 通径 DN 钢管 外径 A 法兰 外径 D 螺栓孔 中心圆 直径 K 螺栓孔径 L 数量 n 螺纹 规格 d X Y Z W f1f2法兰厚度 C 法兰 高度 H 法兰 颈部 直径 N 法兰 内径 B B1minU15 21.3 95 66.5 16 4 M14 46 35 36.524 25.57514.522 38 16.0 22.01020 26.9 120 82.5 18 4 M16 54 43 44.532 33.57516.025 48 21.0 28.01125 33.7 125 89.0 18 4 M16 62 51 52.536.538.07517.527 54 26.5 34.51332 42.4 135 98.5 18 4 M16 73 63.565.046.047.57519.527 64 35.0 43.51440 48.3 155 114.5 22 4 M20 84 73 74.552.554.07521.030 70 41.0 49.51650 60.3 165 127.0 18 8 M16 103 92 93.571.573.07522.533 84 52.5 62.01765 73.0 190 149.0 22 8 M20 116 105106.584.085.57525.538 100 62.5 74.51980 88.9 210 168.5 22 8 M20 138 127128.5 106.51087529.043 118 78.0 90.521表 2 PN11.0MPa（110bar）榫槽面带颈承插焊钢制管法兰 mm 连 接 尺 寸 密 封 面 承插孔 螺 栓 公称 通径 DN 钢管 外径 A 法兰 外径 D 螺栓孔 中心圆 直径 K 螺栓孔径 L 数量 n 螺纹 规格 d X Y Z W f1f2法兰厚度 C 法兰 高度 H 法兰 颈部 直径 N 法兰内径 B B1minU15 21.3 95 66.5 16 4 M14 46 35 36.524 25.57514.522 38 22.01020 26.9 120 82.5 18 4 M16 54 43 44.532 33.57516.025 48 28.01125 33.7 125 89.0 18 4 M16 62 51 52.536.538.07517.527 54 34.51332 42.4 135 98，5 18 4 M16 73 63.565.046.047.57521.029 64 43.51440 48.3 155 114.5 22 4 M20 84 73 74.552.554.07522.532 70 49.51650 60.3 165 127.0 18 8 M16 10392 93.571.573.07525.537 84 62.01765 73.0 190 149.0 22 8 M20 116105106.584.085.57529.041 100 74.51980 88.9 210 168.5 22 8 M20 138127128.5 106.51087532.046 118 由 用 户 规 定 90.5 GB/T 9117.32000 4 表 3 PN15.0MPa（150bar）榫槽面带颈承插焊钢制管法兰 mm 连 接 尺 寸 密 封 面 承插孔 螺 栓 公称 通径 DN 钢管 外径 A 法兰 外径 D 螺栓孔 中心圆 直径 K 螺栓 孔径 L 数量 n 螺纹 规格 d X Y Z W f1f2法兰厚度 C 法兰 高度 H 法兰 颈部 直径 N 法兰 内径 B B1minU15 21.3 120 82.5 22 4 M20 46 35 36.524 25.57522.532 38 22.01020 26.9 130 89.0 22 4 M20 54 43 44.532 33.57525.535 44 28.01125 33.7 150 101.5 26 4 M24 62 51 52.536.538.07529 41 52 34.51332 42.4 160 111.0 26 4 M24 73 63.565.046.047.57529 41 64 43.51440 48.3 180 124.0 29.5 4 M27 84 73 74.552.554.07532 44 70 49.51650 60.3 215 165.0 26 8 M24 103 92 93.571.573.07538.557 105 62.01765 73.0 245 190.5 29.5 8 M27 116 105106.584.085.57541.564 124 74.51980 88.9 240 190.5 26 8 M24 138 127128.5 106.51087538.554 127 由 用 户 规 定 90.521表 4 PN26.0MPa（260bar）榫槽面带颈承插焊钢制管法兰 mm 连 接 尺 寸 密 封 面 承插孔 螺 栓 公称 通径 DN 钢管 外径 A 法兰 外径 D 螺栓孔 中心圆 直径 K 螺栓孔径 L 数量 n 螺纹 规格 d X Y Z W f1f2法兰厚度 C 法兰 高度 H 法兰 颈部 直径 N 法兰 内径 B B1minU15 21.3 120 82.5 22 4 M20 46 35 36.524 25.57522.532 38 22.01020 26.9 130 89.0 22 4 M20 54 43 44.532 33.57525.535 44 2&01125 33.7 150 101.5 26 4 M24 62 51 52.536.538.07529 41 52 34.51332 42.4 160 111.0 26 4 M24 73 63.565.046.047.57529 41 64 43.51440 48.3 180 124.0 29.54 M27 84 73 74.552.554.07532 44 70 49.51650 60.3 215 165.0 26 8 M24 103 92 93.571.573.07538.557 105 62.01765 73.0 245 190.5 29.58 M27 116 105106.584.085.57541.564 124 由 用 户 规 定 74.519
