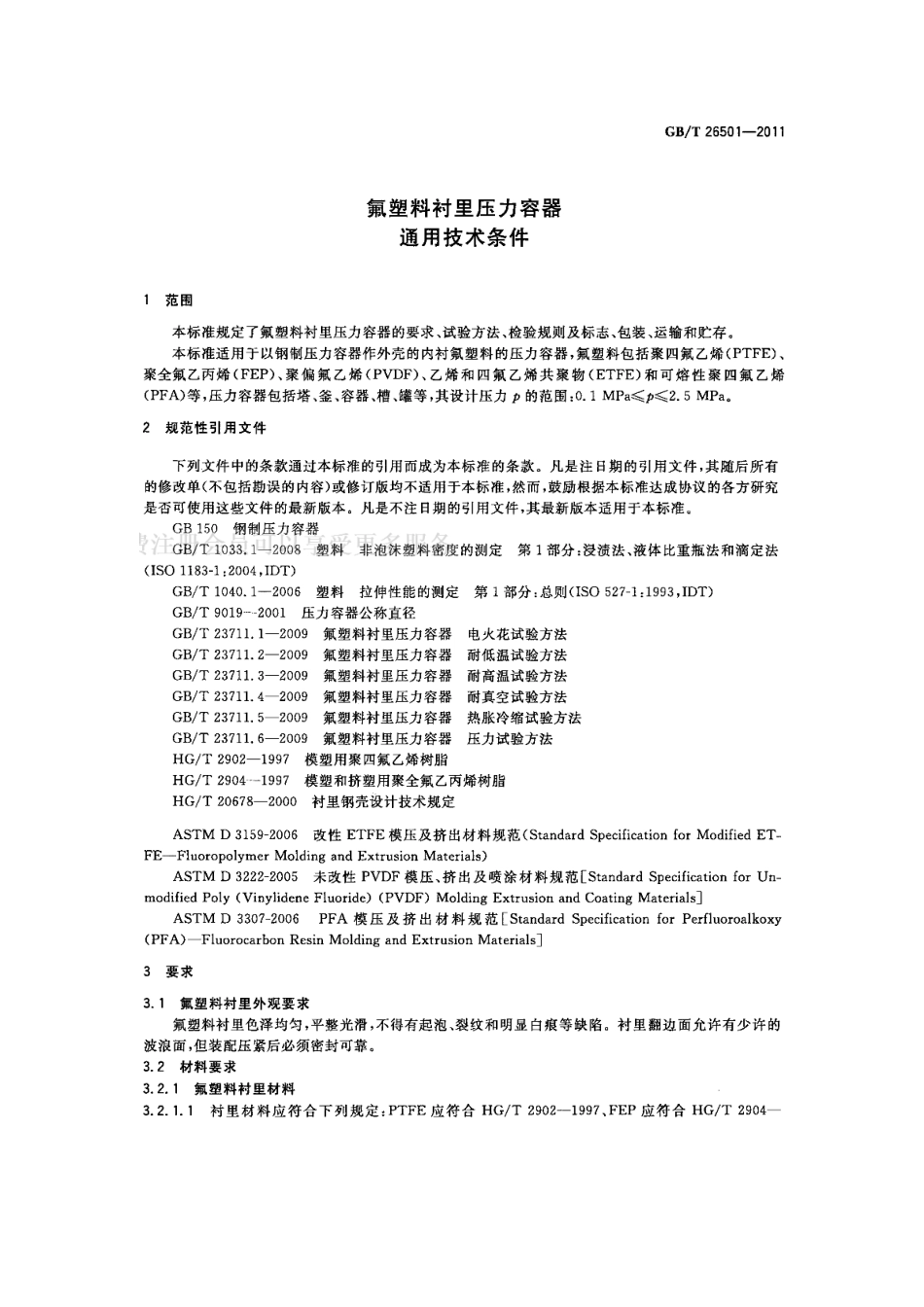

GB/T26501-2011氟塑料衬里压力容器通用技术条件1范围本标准规定了氟塑料衬里压力容器的要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于以钢制压力容器作外壳的内衬氟塑料的压力容器，氯塑料包括聚四氟乙烯(PTFE)、聚全氟乙丙烯(FEP)、聚偏氟乙烯(PVDF)、乙烯和四氟乙烯共聚物(ETFE)和可熔性聚四氟乙烯(PA)等，压力容器包括塔、釜、容器、槽、罐等，其设计压力p的范围：0.1MPap2.5MPa。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150钢制压力容器曼注GB/T03.1口2008塑料非泡沫塑料密度的测定第1部分：浸溃法，液体比重瓶法和滴定法(IS01183-1:2004,IDT)GB/T1040.1一2006塑料拉伸性能的测定第1部分：总则(1S0527-1:1993,IDT)GB/T9019-2001压力容器公称直径GB/T23711.1一2009氟塑料衬里压力容器电火花试验方法GB/T23711.2一2009氟塑料衬里压力容器耐低温试验方法GB/T23711.3一2009氟塑料衬里压力容器耐高温试验方法GB/T23711.4一2009氟塑料村里压力容器耐真空试验方法GB/T23711.5一2009氟塑料村里压力容器热胀冷缩试验方法GB/T23711.6一2009氟塑料村里压力容器压力试验方法HG/T2902一1997模塑用聚四氟乙烯树脂HG/T2904一1997模塑和挤塑用聚全氟乙丙烯树脂HG/T20678一2000村里钢壳设计技术规定ASTM D3l59-2006改性ETFE模压及挤出材料规范(Standard Specification for Modified ETFE-Fluoropolymer Molding and Extrusion Materials)ASTM D3222-2005未改性PVDF模压、挤出及喷涂材料规范Standard Specification for Unmodified Poly(Vinylidene Fluoride)(PVDF)Molding Extrusion and Coating MaterialsASTM D3307-2o06PFA模压及挤出材料规范Standard Specification for Perfluoroalkoxy(PFA)-Fluorocarbon Resin Molding and Extrusion Materials3要求3.1氟塑料村里外观要求氟塑料衬里色泽均匀，平整光滑，不得有起泡、裂纹和明显白痕等缺陷。村里翻边面允许有少许的波浪面，但装配压紧后必须密封可靠。3.2材料要求3.2.1氟塑料村里材料3.2.1.1村里材料应符合下列规定：PTFE应符合HG/T2902-1997、FEP应符合HG/T2904GB/T26501-20113.3.2衬里最小壁厚的公差应符合表3规定。表3村里壁厚的公差单位为毫米村里壁厚的公差缠绕法滚塑法板材焊接法村里壁厚喷涂法等压法PTFE、PVDF、PTFEETFEETFEPTFEETFE,PFA2、0.152.50.20缠绕法3板材焊接法3.50.2040.250.30.8+85喷涂法0.81.382册会员可享党.多那务+1.3-0.32.5-3.5+0.8-0.2滚塑法3.5-4.5+1.2=0.34.5-6+1.6-0.4346号等压法456856轻83.4村里容器性能要求3.4.1氟塑料村里压力容器在常温下的试验压力达到设计压力的1.25倍后，试验方法和保压时间应按GB/T23711.6-2009的规定，无渗漏及破裂现象。该试验压力合格下的容器强度是基于常温和非腐蚀条件情况下测试的，在高、低温工况中容器强度可能有变动；高、低温工况中的容器强度限制应由制造商与用户商定，或制造商根据实际经验来修正该值。3.4.2氟塑料村里的电火花测试达到GB/T23711.1一2009中表1规定的电压数值后，衬里须未被击穿（没有出现击穿的火花或没有报警声音）。3.4.3氟塑料衬里的高温达到GB/T23711.3一2009中表1或低温达到GB/T23711.2一2009中表1规定的数值后，衬里应无开裂、影响正常使用的变形等现象。3.4.4氟塑料衬里压力容器的村里应有耐热胀冷缩的能力，其冷热交替温度和循环次数达到GB/T23711.5一2009中表1规定的数值后，村里应无变形、开裂等现象。3.4.5使用在负压或可能产生负压的工况下，氟塑料衬里层应采取特殊结构，其耐负压达到GB/T23711.4一2009中表1规定的数值后，村里应无扭曲、抽瘪以及变形、开裂等现象。安全使用耐负压值取失效值的80%。
