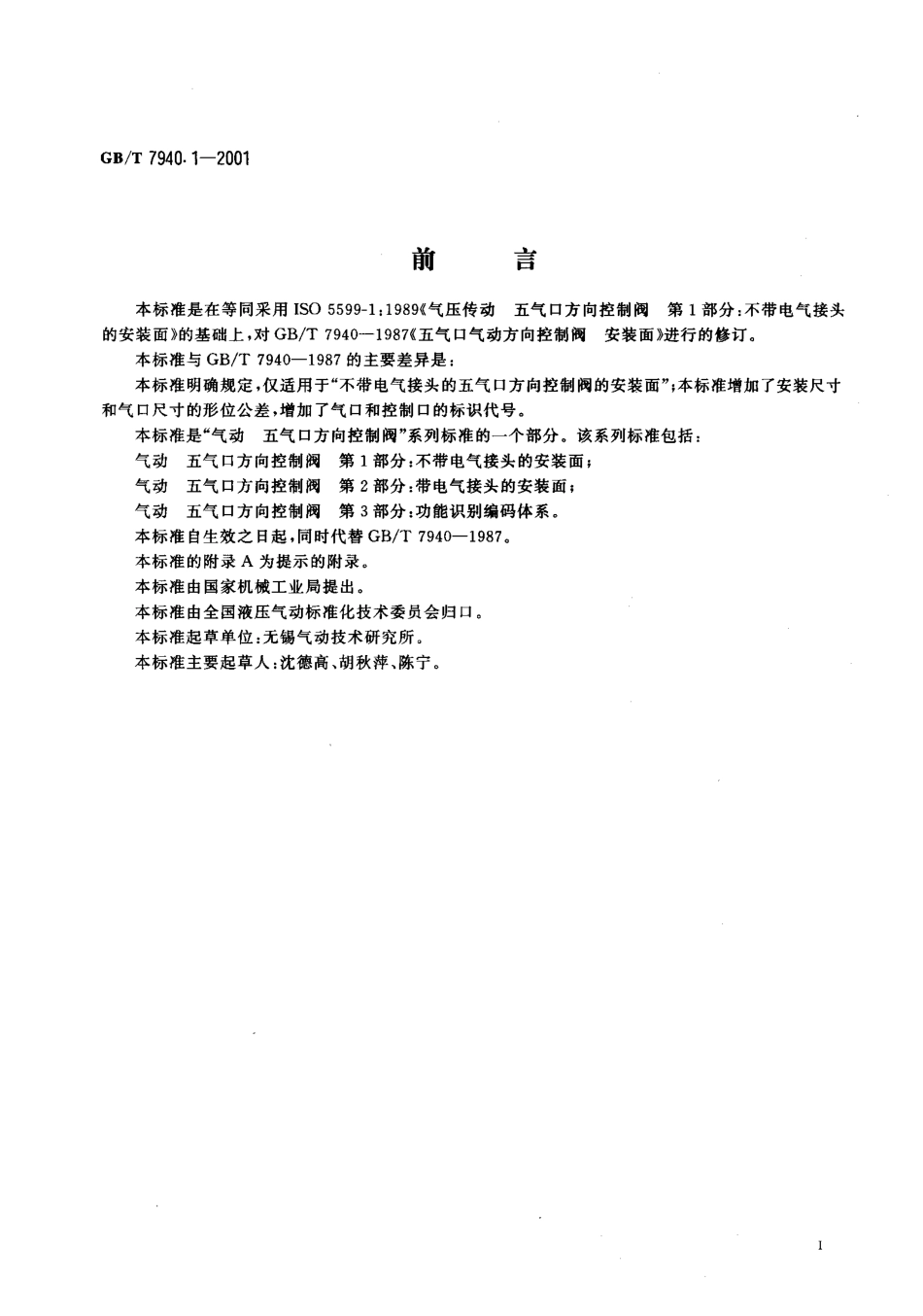

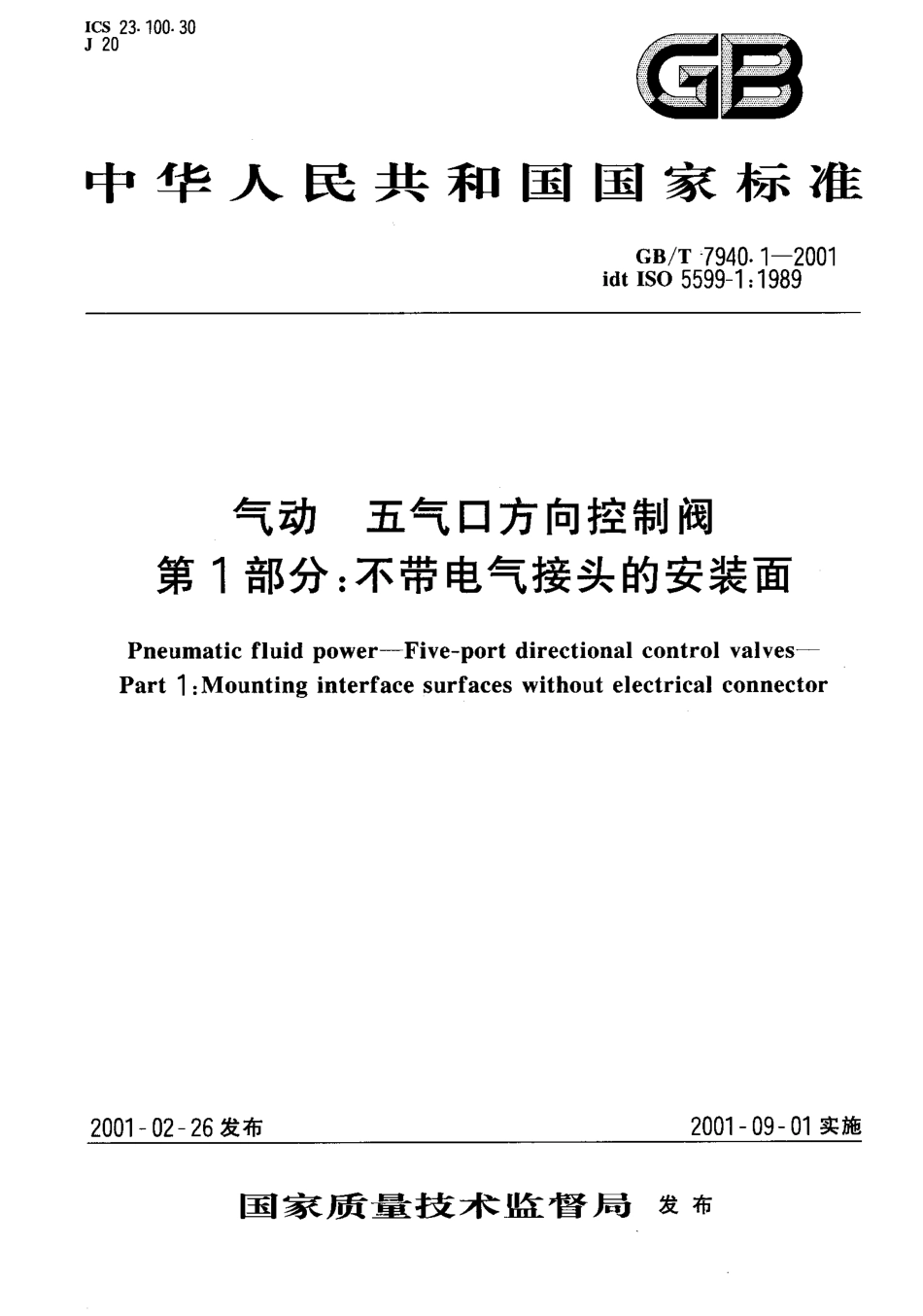

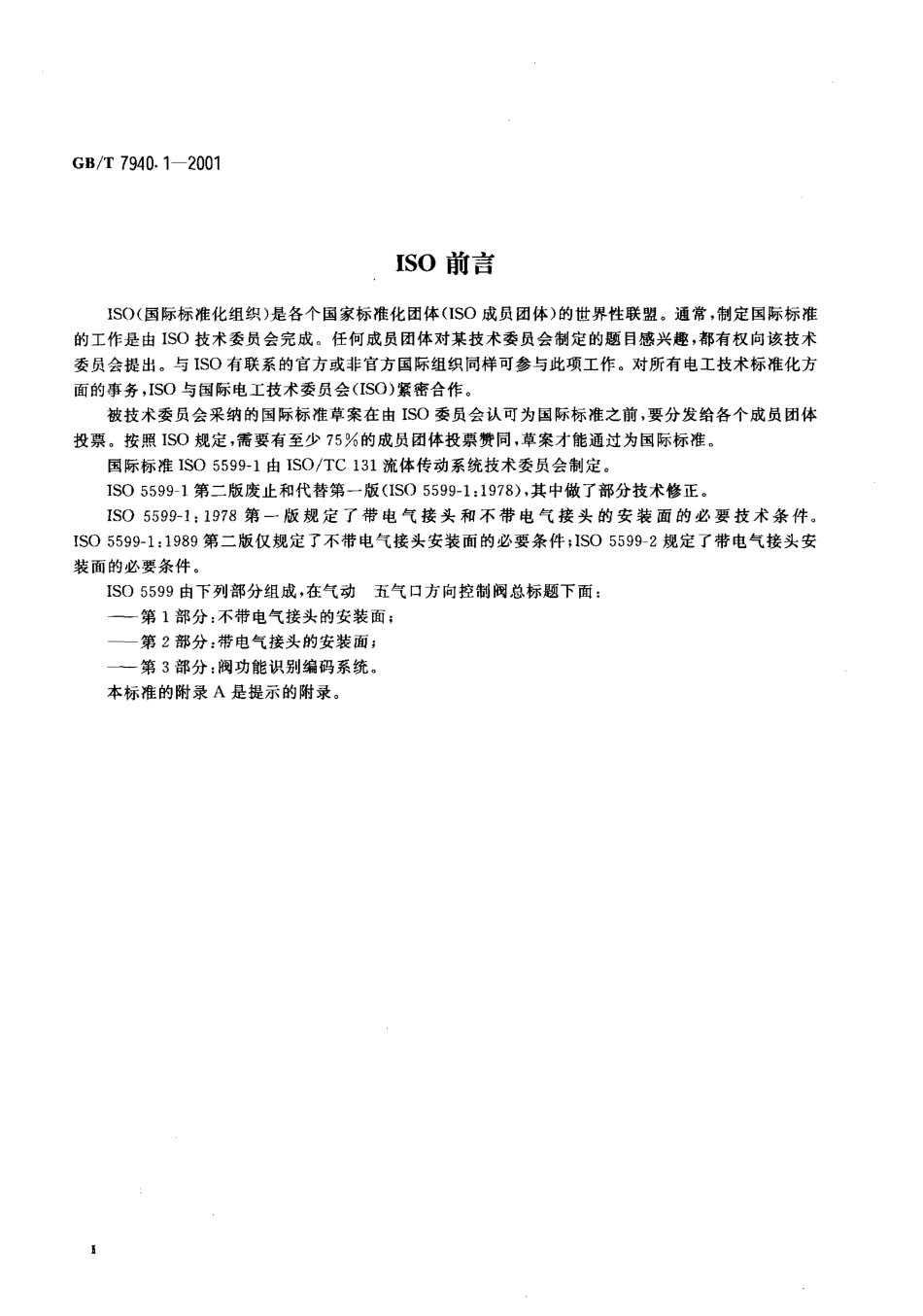

I C S 2 3.1 0 0.3 0J 2 0中 华 人 民 共 和 国 国 家 标 准 G B/T-7 9 4 01-2 0 0 1i d t I S O 5 5 9 9-1:1 9 8 9 气动五气口方向控制阀第 1 部分:不带电气接头的安装面P n e u ma t i c f l u i d p o w e r-F i v e-p o r t d i r e c t i o n a l c o n t r o l v a l v e s-P a r t 1:Mo u n t i n g i n t e r f a c e s u r f a c e s w i t h o u t e l e c t r i c a l c o n n e c t o r2 0 0 1 一 0 2 一 2 6发 布2 0 0 1 一 0 9 一 0 1实施国 家 质 董 靛 技 术 监 督 局发布G B/T 7 9 4 01-2 0 0 1前言 本标准是在等同采用 I S O 5 5 9 9-1:1 9 8 9 气压传动五气口方向控制阀第 1部分:不带电气接头的安装面 的基础上，对 G B/T 7 9 4 0-1 9 8 7 五气口气动方向控制阀安装面 进行的修订。本标准与 G B/T 7 9 4 0-1 9 8 7的主要差异是:本标准明确规定，仅适用于“不带电气接头的五气口方向控制阀的安装面”;本标准增加了安装尺寸和气口尺寸的形位公差，增加了气口和控制口的标识代号。本标准是“气动五气口方向控制阀”系列标准的一个部分。该系列标准包括:气动五气口方向控制阀第 1 部分:不带电气接头的安装面;气动五气口方向控制阀第 2 部分:带电气接头的安装面;气动五气口方向控制阀第 3 部分:功能识别编码体系。本标准自 生效之日 起，同 时代替G B/T 7 9 4 0-1 9 8 7,本标准的附录 A为提示的附录。本标准由国家机械工业局提出。本标准由全国液压气动标准化技术委员会归口。本标准起草单位:无锡气动技术研究所。本标准主要起草人:沈德高、胡秋萍、陈宁。G s/r 7 9 4 01-2 0 0 1I S O前言 I S O 国际标准化组织)是各个国家标准化团体(I S O成员团体)的世界性联盟。通常，制定国际标准的工作是由I S O技术委员会完成。任何成员团体对某技术委员会制定的题 目 感兴趣，都有权向该技术委员会提出。与I S O有联系的官方或非官方国际组织同样可参与此项工作。对所有电工技术标准化方面的事务，I S O与国际电工技术委员会(I S O)紧密合作。被技术委员会采纳的国际标准草案在由I S O委员会认可为国际标准之前，要分发给各个成员团体投票。按照I S O规定，需要有至少 7 5%的成员团体投票赞同，草案才能通过为国际标准。国际标准 I S O 5 5 9 9-1由I S O/T C 1 3 1 流体传动系统技术委员会制定。I S O 5 5 9 9-1 第二版废止和代替第一版(I S O 5 5 9 9-1:1 9 7 8)，其中 做了部分技术修正。I S O 5 5 9 9-1:1 9 7 8 第一版规定了带电气接头和不带电气接头的安装面的必要技术条件。I S O 5 5 9 9-1:1 9 8 9 第二版仅规定了 不带电气接头安装面的 必要条件;I S O 5 5 9 9-2 规定了带电 气接头安装面的必要条件。I S O 5 5 9 9 由 下列部分组成，在气动 五气口 方向控制阀总标题下面:第 1 部分:不带电气接头的安装面;第 2 部分:带电气接头的安装面;第 3 部分:阀功能识别编码系统。本标准的附录A是提示的附录。G s/T 7 9 4 01-2 0 0 1引言 在气动系统中，动力是通过闭合回路中的压缩空气来传送和控制。用于气体分配和控制的各种装置可以直接安装在管道或接口上，以便迅速拆装、更换。用以控制可压缩气体流动的四通五气口方向控制阀，其安装面应按照本标准要求。对气口和控制口识别标志、控制器作 用结果和尺寸误差系统的标准化，能保 证气 动控 制阀在安装 面上实现互换。中 华 人 民 共 和 国 国 家 标 准 气动五气口方向控制阀第 1 部分:不带电气接头的安装面 G B/T 7 9 4 01 一 2 0 0 1i d t I s o 5 5 9 9-1:1 9 8 9 代替 G B/T 7 9 4 0-1 9 8 7P n e u ma t i c f l u i d p o w e r-F i v e-p o r t d i r e c t io n a l c o n t r o l v a l v e s-P a r t 1:Mo u n t i n g i n t e r f a c e s u r f a c e s w i t h o u t e l e c t r i c a l c o n n e c t o r范 围本标准适用于不带电气接头的五气口方向控制阀的安装面，最大工作压力为 l.6 MP a。本标准规定阀安装面的外型尺寸和公差(及其规格编码代号);气口标识代号;控制 口及控制结果 的标识代号。本标 准不适用于安装面 的功能特征。2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 1 3 1-1 9 9 3 机械制图表面粗糙度符号、代号及其注法(e q v I S O 1 3 0 2:1 9 9 2)GB/T 1 0 3 1-1 9 9 5 表面粗糙度参数及其数值(n e q I S O 4 6 8:1 9 8 2)GB/T 1 1 8 2-1 9 9 6 形状 和位 置公 差通则、定 义、符号和图样表示法(e q v I S O 1 1 0 1:1 9 9 6)3 尺寸要求和公差3.1 对规格代号为 1,2,3的尺寸要求见图 1 和表 1,3.2 对规格代号为 4,5,6的尺寸要求见图 2 和表 2.3.3 阀安装面的主要尺寸和形位公差见图 3 和表 3.3.4 对安装面连续表面上的形状公差，要求如下:表面粗糙度:1.6 p m(N7 级)(见GB/T 1 0 3 1 和GB/T 1 3 1)平面度:在 1 0 0 mm范围内为 0.1 mm(见G B/T 1 1 8 2)I5 安装面上不应有图示以外的其他孔口，表示的通道应在底板上，并与气口相连。国家质f技术监督局 2 0 0 1一 0 2一 2 6批准2 0 0 1 一 0 9 一 0 1实施G B/T 7 9 4 0.1 一2 0 0 14气 口和控制 口标 识代号4.1 安装面上的气口和控制口的标识代号规定如下(见图4):气口1,2,3,4,5 为主要通气口代号;1 2和 1 4 为控制口代号。注:控制口1 4 为单(控)作用外部电磁先导阀的首选代号4.2 对单稳态(单控)阀，其稳定位置与控制端 1 2 的控制结果相一致，如图5 所示。4.3 对双稳态(双控)阀，当正压力信号作用于控制口1 2时，气口 1 应与气口 2 相通(气口4与气口5相通);当正压力信号作用于控制口1 4时，气口1 应与气口4 相通(气口2 与气口3 相通)，如图 6 所示。4.4阀的控制端 1 2和 1 4相对于底板上 2,3,4,5气 口的位置，如 图 5、图 6所示。5 标注说明(引用本标准时)当采用本标准时，在测试报告、样本和销售文件中，采用以下说明:“安装面的外形尺寸符合 G B/T 7 9 4 0.1-2 0 0 1 气动五气口方向控制阀第 1部分:不带电气接头的安装面(id t I S O 5 5 9 9-1:1 9 8 9),1|夕又_ _注:应有一个以安装面为中心，并包括安装面在内的宽度为Y，最小长度为4 I.的平面，在平面内，除安装螺 栓外，不得有其他任何元件。图 1 1,2,3 号规格的安装面G B/T 7 9 4 0.1 一 2 0 0 1表 1 1,2,3 号规格的 安装面尺寸mm规 格ABGDG0L,m inL Tm inPRm a xTWm inXp v气孔面积 mm,14.5991433 2.56 58.52.5M 5X 0.83 81 6.54 37 0271 21 01 934 0.58 11 03M 6X 15 02 25 61 4 331 01 61 1.5之!一 5 31 0 61 34M 8 X 1.2 56 42 97 12 6 91)宽度为 G的沟槽的最小深度等于G2)最小螺纹深度应等干螺纹直径T的2 倍，(见图4剖面图X-X)3)Y表示两个以上的阀安装在同一安装板上时，两阀轴线间的最小距离。1lllI注:应有一个以安装面为中心，并包括安装面在内的宽度为 Y，最小长度为 4 L,的平面，在平面内，除安装螺 栓外，不得有其他任何元件。图 2 4,5,6 号规格的安装面GB/T 7 9 4 0.1一 2 0 0 1表 2 4,5,6 号规格的安装尺寸m m规格ABCDGL,m inL azm inL rm in尸Rm a xT Wm inXY u气 孔 面 积 mm,41 3201 4.52 946 4.57 7.51 4 21 5.54M 8 X 1.2 57 43 6.58 24 3 851 72 51 83 457 9.59 1.51 7 11 95M 1 0 X 1.58 84 29 76 5 262 03 02 24 459 51 0 52 002 2.55M 1 0 X 1.51 0 85 0.51 1 99 2 41)宽度为G的沟槽的最小深度等于G e2)由于要适应电气接头的要求,4,5,6 号规格的L:不等于L,e3)最小螺纹深度应等于螺纹直径 T的 2 倍，(见图4剖面图X-X)4)Y表示两个以上的阀安装在同一安装板上时，两阀轴线间的最小距离.5 X A XX各处图3 安装面的外形尺寸和公差表 3 安装面的外形、尺寸和公差m m尺寸与代号规格123456A4.571 01 31 72 0B91 21 62 02 53 0D1 41 92 42 93 44 4G0334455G11 3.51 4.51 7.52 0.52 5.52 9.5尸8.51 01 31 5.51 92 2.5T M 5X 0.8M 6 X 1M 8 X 1.2 5M 1 0 X 1.5GB/T 7 9 4 0.1 一 2 0 0 1表 3(完)们 I nl尺寸与代号规格123456X1 6.52 22 93 6.54 25 0.5X31 1.2 51 3.51 6.52 126.53 2d2 53 24 05 06 38 0公差a0.80.8111.41.4e0.20.20.30.40.50.5气孔面积,mm7 01 4 32 6 943 86 5 29 2 41)宽度为G的沟槽的最小深度等于Ge2)螺纹的最小深度等于螺纹直径 T的 2 倍(见图 4 剖面图X-X),4 X TT衬 I7 回旦4r 5 1 1 1 42二1 3N-X回州 臼 SB J I 4B厂一一一 一一一 一一一一一、一-丰一 又_ _ _ _ _ _ _ _夕图 4 主要控制口的标识代号及安装面的位置公差5 1，5 1 3图 5 单控阀稳定位置图 6 与先导控制有关的气口间的关系GB/T 7 9 4 0.1 一2 0 0 1 附录A (提示 的附录)参考文献G B/T 7 8 6.1-1 9 9 3 液压气动图形符号(e q v I S O 1 2 1 9-1:1 9 9 1)G B/T 7 9 3 2-1 9 8 7 气动系统通用技术条件(e q v I S O 4 4 1 4:1 9 8 2)G B/T 1 7 4 4 6-1 9 9 8 流体传动系统和元件术语(i d t I S O 5 5 9 8:1 9 8 5)G B/T 4 4 5 8.4-1 9 8 4 机械制图尺寸注法(n e q I S O 1 2 9:1 9 8 5)I S O 4 4 0 0:1 9 8 5 F l u i d p o w e r s y s t e m s a n d c o m p o n e n t s-T h r e e-p i n e l e c t r i c a l p l u g c o n n e c t o r-Ch a r a c t e r is t i c s a n d r e q u i r e me n t s
