www.staffempire.com www.staffempire.com-GB 567.3-2012 爆破片安全装置 第3部分:分类及安装尺寸 www s

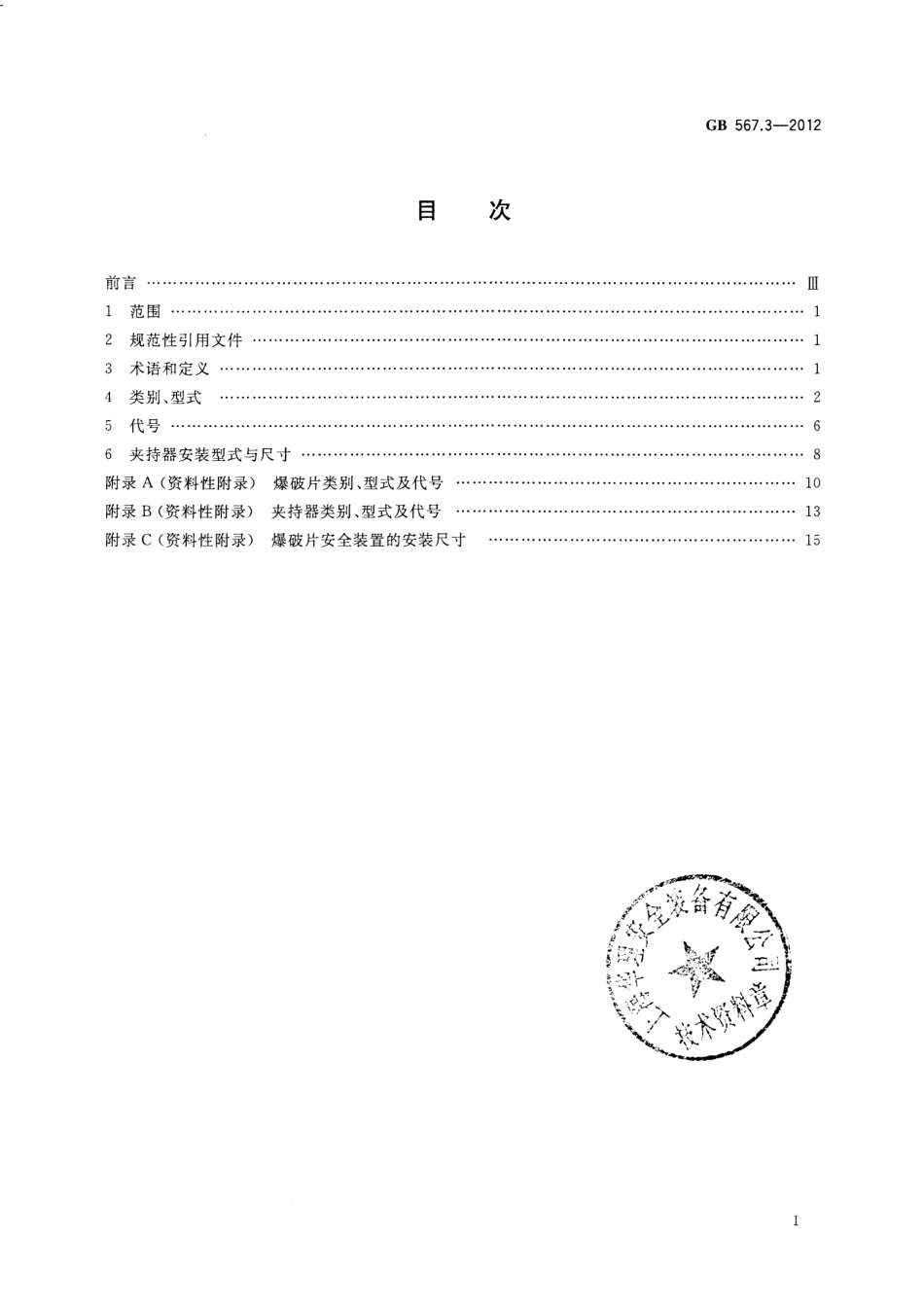

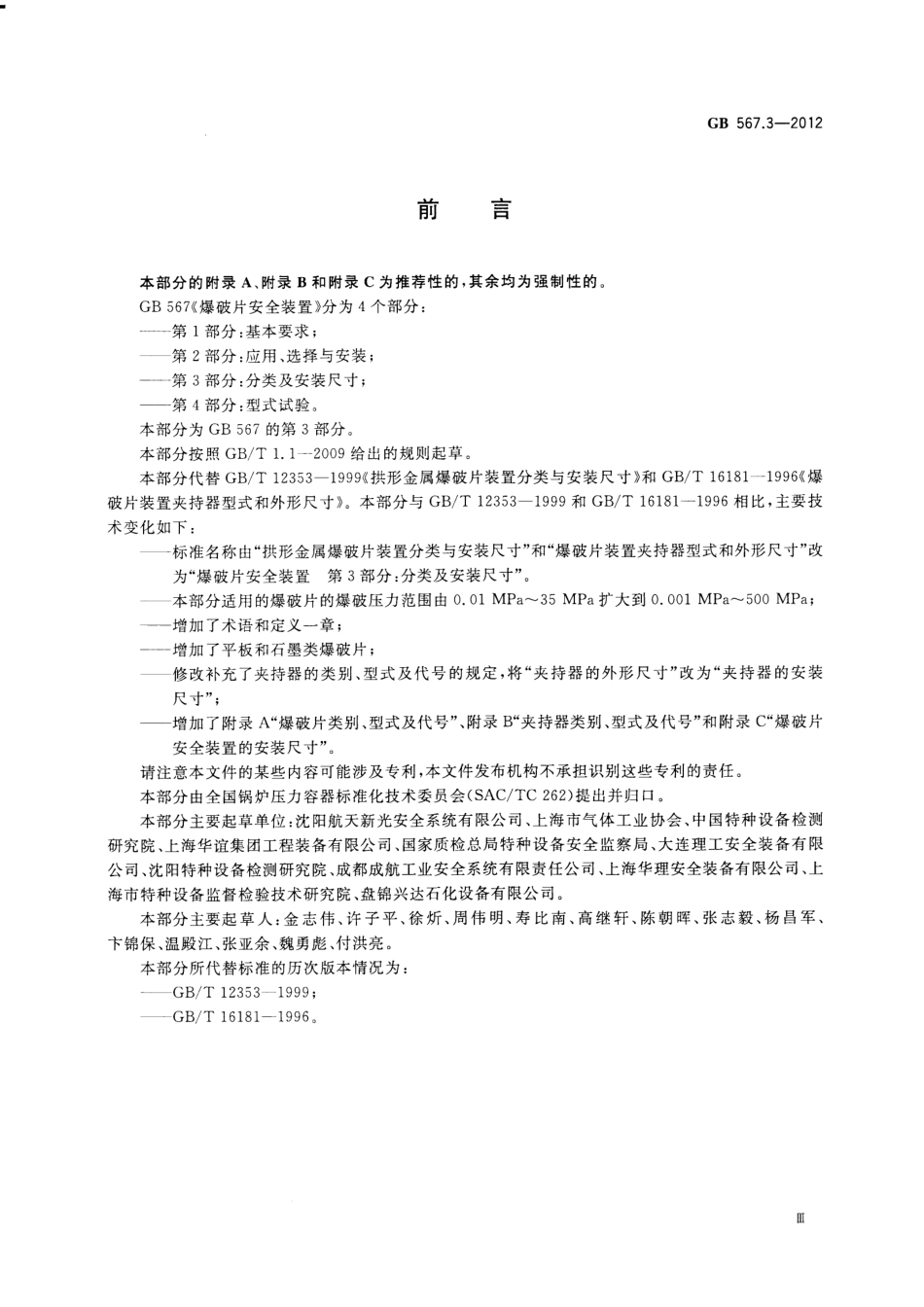

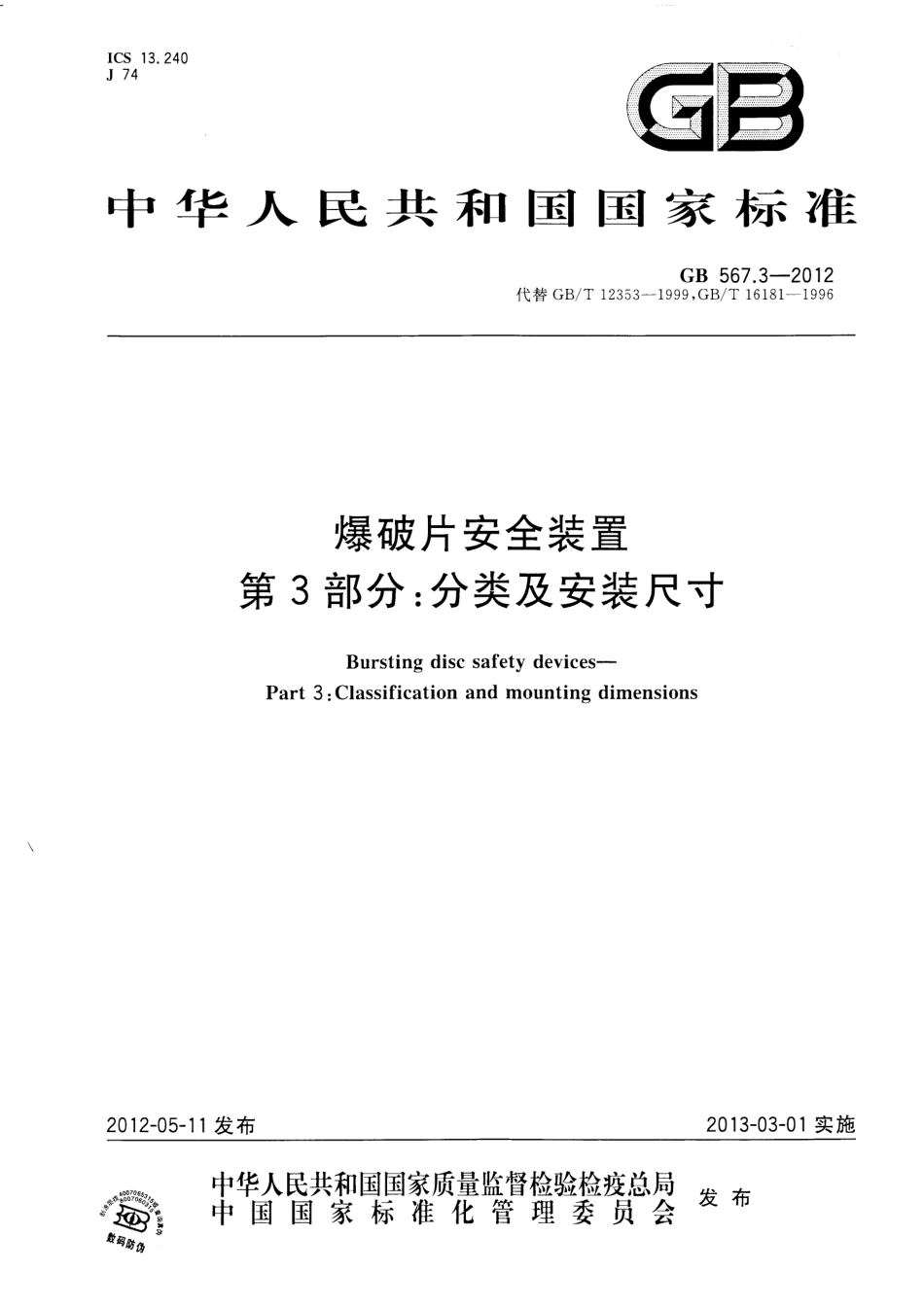

Cs7IJ13.240中 华 人民 共 和 国 国 家 标 准GB567。3一臼2012代 替G B/T 1 2 3 5 3 1 9 9 9,G B/T 1 6 1 8 1 1 9 9 6爆破片安全装置第3部分:分 类及安装尺寸Bursting disc safety devices-Part 3 Classification and mounting dimensions 12-Oll发布 13-0301实 施蚰员蹴岍瓣管襁鲴标脚眩轶国中中&Eb6发布GB567.3-20124 类别、型式 5 代号6 夹持器安装型式与尺寸 附录A(资料性附录)爆破片类别、型式及代号附录B(资料性附录)夹持器类别、型式及代号 附录C(资料性附录)爆破片安全装置的安装尺寸 次目目刂舀1 范围12 规范性引用文件13 术语和定义1268101315GB567。-2012本部分的附录A、附录B和附录 C为推荐性的,其 余均为强制性的。GB567爆破片安全装置 分为4个部分:第1部分:基 本要求;第2部分:应 用、选择与安装;第3部分:分 类及安装尺寸;第4部分:型 式试验。本部分为GB567的第3部分。本部分按照GB/T1.1-2OO9给出的规则起草。本部分代替GB/T123531999拱形金属爆破片装置分类与安装尺寸 和GB/T161811996爆破片装置夹持器型式和外形尺寸。本部分与GB/T123531999和GB/T161811996相比,主 要技术变化如下:标准名称 由“拱形金属爆破片装置分类与安装尺寸”和“爆破片装置夹持器型式和外形尺寸”改为“爆破片安全装置 第3部分:分 类及安装尺寸”。本部分适用的爆破片的爆破压力范围由O。O 1 M P a 3 5 M P a 扩大到0.0 0 1 M P a 5 O O M P a;增加了术语和定义一章;增加 了平板和石墨类爆破片;修改补充 了夹持器 的类别、型式及代号 的规定,将“夹持器 的外形尺寸”改为“夹持器 的安装尺寸”;增加了附录A“爆破片类别、型式及代号”、附录B“夹持器类别、型式及代号”和附录C“爆破片安全装置的安装尺寸”。请注意本文仵的某些 内容可能涉及专利,本 文件发布机构不承担识别这些专利的责任。本部分 由全国锅炉压力容器标准化技术委员会(SAC/TC262)提出并归口。本部分主要起草单位:沈 阳航天新光安全系统有限公司、上海市气体工业协会、中国特种设备检测研究院、上海华谊集团工程装各有限公司、国家质检总局特种设备安全监察局、大连理工安全装备有限公司、沈阳特种设各检测研究院、成都成航工业安全系统有限责任公司、上海华理安全装各有限公司、上海市特种设备监督检验技术研究院、盘锦兴达石化设备有限公司。本部分主要起 草 人:金 志伟、许 子平、徐 忻、周 伟 明、寿 比南、高继 轩、陈朝 晖、张 志毅、杨 昌军、卞锦保、温殿江、张亚余、魏勇彪、付洪亮。本部分所代替标准的历次版本情况为:GB/T1235-1999;GB/T1618-1996。亠刖亠一一曰GB567。-2012爆破片安全装置第3部分:分 类及安装尺寸1 范围1.1 GB567的本部分规定了爆破片安全装置的类别、型式、代号、标记方法及安装尺寸等技术要求。1.2 本部分适用于下列爆破片安全装置:本部分适用于压力容器、压力管道或其他密闭承压设备(以 下简称承压设备)为 防止超压或 出现过度真空而使用的爆破片安全装置;本部分适用的爆破片安全装置中爆破片的爆破压力不大于5OO MPa,且不小于O。001MPa。1.3 本部分不适用于下列爆破片安全装置:操作过程中可能产生压力剧增,反 应速度到达爆轰时的承压设各。国防军事装备有特殊要求的爆破片安全装置。注:爆 轰:物质的燃烧速度极快,达到1000m/s以上时,产生与通常的燃爆根本不同的现象,该现象称为爆轰。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注 日期 的引用文件,仅 注 日期 的版本适用于本文件。凡是不注 日期的引用文件,其 最新版本(包 括所有的修改单)适 用于本文件。GB567.1 爆破片安全装置 第1部分:基 本要求GB567.2 爆破片安全装置 第2部分:应 用、选择与安装H G/T 2 0 5 9 2-2 O 0 9 钢制 管 法 兰(P N 系 列)H G/T 2 0 6 1 5 0 9 钢制管法兰(c l a s s 系 列)3 术 语和定义GB567.1、GB567.2界定 的以及下列术语和定义适用于本文件。3.1正拱普通型爆破片 n v e n t i o n a l s i m p I e d o m e d爆破片不需要其他加工,由 坯片直接成形的正拱形爆破片。3.2正拱开缝型爆破片 c o n v e n t i o n a l d o m e d s l o t t e d n e d b u r s t i n g d i s c爆破片由两层或两层 以上组成,且 其 中一层为密封膜,并 至少有一层 为带有孔(缝)的 正拱形爆破片。3.3正拱带槽型爆破片 c o n v e n t i c D n a l s c o r e d“m p I e d o m e d爆破片上加工有减弱槽的正拱形爆破片。3.4反拱带刀型爆破片 r e v e r s e d o m e d w i t h k n i F e b l a d e s爆破片失稳翻转时因触及刀刃而破裂的反拱形爆破片。1B 5G 567.3亠-2012反拱鳄齿型爆破片 c o u n t e P a r c h a l I i g a t o r t o o t h d e m o I i t i o n e c e爆破片失稳翻转时因触及环形鳄齿而破裂的反拱形爆破片。反拱带槽型爆破片 r e v e r s e d o m e d s C o r e d爆破片上加工有减弱槽的反拱形爆破片。反拱开缝型爆破片 r e v e r s e d o m e d d o t t e d n e d b u r s t i n g m s c爆破片由两层或两层以上组成,且 其中一层为密封膜,并 至少有一层为带有孔(缝)的 反拱形爆破 片。3.8反拱夹持型爆破 片爆破 片 由压 紧力夹脱落弹出的反拱形爆破片。3.9反拱卡簧型爆破片由卡3.103.11反拱脱落反拱夹持平板普通爆破片由平板开缝3.12爆破片由带3.13平板带槽型爆破爆破片平面上加工3.14单片可更换型石墨爆破片ing discs与夹持器配合安装使用的石墨爆咖3.1 5整体不可更换型石墨爆破片 g r a p h i t e m o o I o C g r a p h i t e b u r s t i n g 山s c s不需要夹持器,直 接与法兰配合安装使用的石墨爆破片。4 类别、型式4.1 爆破片的类别、型式 钅爆破片按失效方式及材料的不同分为如下 o四个类别。每种类别按结构特点的不 同,又 分为不同的型式。、o 正拱形爆破片爆破片呈拱形,凹 面处于压力系统的高压侧,动 作时因拉伸而破裂,如 图1所示。根据正拱形23.63.7;超 压时爆破片拱壳失稳快速翻板形爆破片。称。deGB567。-2012爆破片的结构形式特点,分 为以下3种型式,如 附录A表 A。1所示:正拱普通型爆破片;正拱开缝型爆破片;正拱带槽型爆破片。泄放方向|图1 正 拱形爆破片b)反拱形爆破片爆破片呈拱形,凸 面处于压力系统的高压侧,动 作时因压缩失稳而破裂,如 图2所示。反拱形爆破片按爆破片结构的不同,分 为以下5种型式,如 附录A表 A。1所 示:反拱带刀型爆破片;反拱鳄齿型爆破片;反拱带槽型爆破片;反拱开缝型爆破片;反拱脱落型爆破片。c)平板形爆破片爆破片呈平板形,动 作时因拉伸、剪切或弯曲而破裂,如 图3所示。平板形爆破片按爆破片结构 的不同,分 为以下 3种型式,如 附录A表 A。1所 示:平板普通型爆破片;平板开缝型爆破片;平板带槽型爆破片。泄放方向图3 平 板形爆破 片GB567。-2012d)石墨爆破片:爆破片由石墨、浸渍石墨、柔性石墨或复合石墨等以石墨为基体 的材料制成,动 作时因剪切或弯曲而破裂,如 图4所示。石 墨爆破 片按安装 方式 的不 同,分 为 以下2种型式,如 附录A表A。1所示:单片可更换型石墨爆破片;整体不可更换型石墨爆破片。泄放方向图4 石 墨爆破片4.2 夹持器的类别、型式夹持器按安装爆破片类别 的不 同分为如下a)e)5个类别。每种类别按夹持器密封面型式 的不同,又 分为下列不同的型式。a)正拱形爆破片夹持器适用于正拱形爆破片的安装,如 图5所 示。正拱形爆破片夹持器按夹持器密封面型式的不 同,分为以下3种型式,如 附录B表B。1所示:平面型正拱爆破片夹持器;锥面型正拱爆破片夹持器;榫槽面型正拱爆破片夹持器。泄放方向图 5 正拱形爆破片夹持器b)GB567。-2012反拱形爆破片夹持器适用于反拱形爆破片的安装,如 图6所 示。反拱形爆破片夹持器按夹持器密封面型式的不同,分为以下2种 型式,如 附录B表B。1所 示:平面型反拱爆破片夹持器;榫槽面型反拱爆破片夹持器。图6 反拱形爆破片夹持器c)反拱刀架型爆破片夹持器适用于反拱刀架型爆破片的安装,如 图7所示。反拱刀架型爆破片夹持器按夹持器密封面型式的不同,分 为以下2种型式,如 附录B表B。1所示:平面型反拱带刀爆破片夹持器;榫槽面型反拱带刀爆破片夹持器。图7 反拱刀架型爆破片夹持器平板形爆破片夹持器适用于平板形爆破片的安装,如 图8所示。平板形爆破 片夹持器为 以下表B。1所示:平面型平板爆破片夹持器。泄放方向泄放方向d)1种型式,如 附录BGB567.3-2012泄放方向图 8 平 板形爆破片夹持器e)石墨爆破片夹持器适用于单片可更换石墨爆破片的安装,如 图9所示。石墨爆破片夹持器为以下1种型式,如 附录B表B。1所示:平面型石墨爆破片夹持器。图 9 单片可更换型石墨爆破片夹持器5 代号5.1 爆破片代号5.1.1 爆破片类别代号5.1.1.1 爆破片类别代号命名原则以该类别爆破片的工作原理或结构特征的关键词的第一个字的汉语拼音的第一个字母,大 写表示,且各类别代号应有区别。5.1.1.2 爆破片类别代号应满足如下要求:a)正拱形爆破片:代 号为L;b)反拱形爆破片:代 号为Y;c)平板形爆破片:代 号为P;d)石墨爆破片:代 号为PM。5.1.2 爆破片型式代号5.1.2.1 爆破片型式代号命名原则爆破片型式代号命名原则应满足下列要求:6泄放方向GB567.3-2012a)爆破片型式代号的第一个字母,应 为该型式爆破片所属的类别代号;b)爆破片型式代号的第二个字母,应 为该型式爆破片结构型式特征关键词的第一个字(或 逐次)的汉语拼音的第一个大写字母表示;c)爆破片型式代号中需要表示型式附件特征 的,以特征词第一个字的汉语拼音 的第一个字母大写表示。5.1.2.2 爆破片型式代号应满足如下要求:a)正拱普通型爆破片:代 号为LP;b)正拱开缝型爆破片:代 号为LF;c)正拱带槽型爆破片:代 号为LC;d)反拱带刀型爆破片:代 号为YD;e)反拱鳄齿型爆破片:代 号为YE;f)反拱带槽型爆破片:代 号为YC;g)反拱开缝型爆破片:代 号为YF;h)反拱脱落型爆破片:代 号为YT;i)平板普通型爆破片:代 号为PP;j)平板开缝型爆破片:代 号为PF;k)平板带槽型爆破片:代 号为PC;l)单片可更换型石墨爆破片:代 号为PMT;m)整体不可更换型石墨爆破片:代 号为PMZ。5.1.3 爆破片代号标记方法5.1.3.1 爆破片代号命名原则爆破片安全装置代号表示应具有下列 内容,并 逐次排列:a)爆破片类别代号;b)爆破片型式代号;c)爆破片附件特征代号;d)爆破片夹持器(夹持器密封面型式)代 号;e)爆破片泄放口径尺寸(mm);f)爆破片设计爆破压力(MPa);g)爆破片设计爆破温度();h)爆破片材料代号。5.1.3.2 爆破片代号标记方法按附录A中 A。2的规定。5.2 夹持器代号5.2.1 夹持器类别代号5.2.1.1 夹持器类别代号命名原则以其所适用的爆破片的类别代号与字母“J”组合表示。5.2.1.2 夹持器类别代号应满足如下要求:a)正拱形爆破片夹持器:代 号为LJ;b)反拱形爆破片夹持器:代 号为YJ;c)反拱带刀型爆破片夹持器:代 号为YDJ;d)平板形爆破片夹持器:代 号为PJ;GB567.32012e)石墨爆破片夹持器:代 号为PMJ。5.2.2 夹持器型式代号5.2.2.1 夹持器型式代号的命名原则夹持器型式代号按夹持器的密封面型式表示。5.2.2.2 夹持器型式代号应满足如下要求:a)爆破片夹持器的密封面为平面:代 号为A;b)爆破片夹持器的密封面为锥面:代 号为B;c)爆破片夹持器的密封面为榫槽面:代 号为C。5.2.3 夹持器代号标记方法5.2.3.1 夹持器代号表示应具有下列内容,并 逐次排列:a)夹持器类别代号;b)夹持器密封面型式代号;c)夹持器泄放口径(mm);d)夹持器外径(mm)。5.2.3.2 夹持器代号标记方法按附录B中B。2的规定。6 夹持器安装型式与尺寸6.1 根据爆破片安全装置的使用要求,可 选用合适 的夹持器安装型式。爆破片安全装置安装尺寸,由该爆破片安全装置夹持器的外形尺寸确定。6.2 夹持器的基本安装结构型式包括普通型、增大型、螺纹型及其他结构类型,其 安装尺寸的确定见附录C的规定,夹 持器的设计应符合GB567.1的相应规定。6.2.1 普通型爆破片夹持器普通型夹持器(见 图1O)可居中安装在法兰螺栓孔 内侧,夹 持器直径不大于法兰螺栓 圆直径减去法兰螺栓孔直径,爆 破片安全装置应准确地居 中装入法兰间。6.2.2 增大型爆破片夹持器增大型夹持器(见 图11)一般与其配合的法兰有相 同的外径,通 过法兰螺栓定位,居 中装入法兰间。图10 普通型爆破片夹持器图11 增大型爆破片夹持器6.2.3 螺纹型爆破片夹持器螺纹型爆破片夹持器(见 图12)一般与螺纹接头配合使用,通 过螺纹接头的轴 向定位孔定位,居 中装人螺纹接头间。86.2.4 管接头型爆破片夹持器管接头型爆破片夹持器(见 图位,居 中装人管螺纹接头间。GB567.32012|图12 螺纹型爆破片夹持器13)一般与标准螺纹管接头配合使用,通 过标准螺纹管接头的端面定图 13 管接头型爆破片夹持器6.3 爆破片安全装置基本安装尺寸应 由制造单位和使用单位协商确定,但 应符合GB567.1的规定。常用爆破片安全装置安装尺寸见附录C的规定。GB567。-2012A。1 爆 破片类别、型式及代号附 录 A(资 料性附录)爆破片类别、型式及代号表A。1 爆 破片类别、型式及代号类别及代号型式及代号示 意 图组件 中带附件的型式及代号正拱 形 爆 破 片L正拱 普 通 型LP泄放方向|正拱 普 通 型带 托 架LPT正拱 开缝 型LF泄放方向|正拱 开缝 型带 托 架LFT正拱 带槽 型LC泄放方向反拱 形 爆破 片Y反拱 带 刀 型YD泄放方向反拱 鳄齿 型YE泄放方向|GB567。-2012表A。1(续)类别及代号型式及代号示 意 图组件中带附件的型式及代号片L冂破蹦Y拱反反拱带槽型YC反拱带槽型带托架YCT反拱开缝型冫紫、反拱夹持脱落型YTJ 癯口口口:I|J区 心脱吲 h J丨|平 板形 爆 破 片P平板开缝型PF平 板 带槽 型PC平板普通型PPGB567.3-2012表A。1(续)类别及代号型式及代号示 意 图组件中带附件的型式及代号石墨爆破片P 可更 换 型PMT泄放方向不 可 更 换 型P【Z泄放方向A。2 爆破片代号标记方法 示例1:爆破片为正拱开缝型:代 号LF爆破片组件结构特征为带托架:代 号T夹持器密封面型式:代 号A泄放口径:1 0 0 m m设计爆破压力:0.5MPa设计爆破温度:80爆 破 片 的 标 记 为:L F T A 1 0 0 0。8 0示例2:爆破片为反拱带槽型:代 号YC爆破片(组 件)结 构特征为“十”字刻槽:代 号S夹持器密封面型式:代 号A泄放口径:1 0 0 m m设计爆破压力:0.5MPa设计爆破温度:80爆 破 片 的 标 记 为:Y C S A 1 0 0 0。8 01 2爆破片材料代号;设计爆破温度();设计爆破压力(MPa);泄放口径(mm);夹持器密封面型式代号;破片(组 仵)结 构特征代号;别形式代号。GB567。S-zO12 附 录B(资 料性附录)夹持器类别、型式及代号B。1 夹持器类别、型式及代号表B。、夹持器类91l、型式及代号类别及代号器密封面型苤及苤 号反拱形爆破片夹持器YJGB567。-2012B。2 夹持器代号标记方法示例:夹 持器为正拱形爆破片夹持器:代 号LJ夹持器密封面型式为平面:代 号A夹持器 的泄放口径为:100mm夹持器 的外径为:158mm夹持器的标记为:L J A-1 0 0-1 5 8夹持器外径/mm;泄放口径/mm;夹持器密封面型式代号;夹持器类别代号。表B。1(续)类别及代号夹持器密封面型式及代号示意图反 拱 带 刀 形爆 破 片夹持 器YDJ平面A榫槽面C平 板 形 爆 破 片夹 持 器PJ平面A钐钐孑亚石墨爆破片夹持器PMJ平面A钐馅疋卩GB567.32012附 录 C(资 料性附录)爆破片安全装置的安装尺寸C。1 本附录中规定了爆破片夹持器的最小外径D,最小厚度H。表C。1中,夹持器 的安装尺寸是 以HG2O592为依据。表C。2中,夹 持器的安装尺寸是以 HG615为依据,具 体夹持器 的安装尺寸分别见表C。1及表 C。2。表C。1 夹持器的安装尺寸泄放口径DNPN/MPa厚 度H示意图0.25O.61.01.62.54.0夹持器外径D6565108118118118124132132132100144156156156125174184184150199211211211200254254266266274284250309309319319330345泄放方向30036336337037038940965350413134294294484654004634634804805035354505185185305485485605005685685826096096156006676676827207207357007727727947948208788789019019281009009789781 0011 00110281001 0001 0781 0781 1121 1121 14011012001 2951 2951 3281 32813501201 400 1 5101 5101 5301 530120GB567。-2012表C。2 夹 持器的安装尺寸泄 放口径DNPN/【Pa厚 度H示意图2.0(Class150)5.0(Class300)11.0(Class600)15.0(Class900)夹持器外径D63.563.563.563.5105105105127127127100157.5157.5157.5157.518618615021621621621620027027027027025032432432432逐泄放方向30038138138135041341341341340047047047070450533.5533.5533.5533.5500584584584584600692787784819700762787788198008649028959271009009721 0101 0101 0291001 00010801 1141101 2001 2891 3271201 40014921 537120冖O丨.卜臼025BG中华人民共和国国家标准爆破 片安全装置第3部分:分 类及 安装 尺寸GB567.32012中 国 标 准 出 版 社 出 版 发 行北 京 市 朝 阳区和平 里 西街 甲2号(100013)北 京 市 西 城 区三里 河 北街16号(100045)网址w w w。S p C。n e t。c n总 编 室:(0 1 0)6 4 2 7 5 3 2 3 发行 中 心:(0 1 0)5 1 7 8 0 2 3 5读 者 服 务 部:(0 1 0)6 8 5 2 3 9 4 6中国标准出版社秦皇岛印刷厂印刷各地新华书店经销开 本8 8 0 1 2 3 0 1/1 6 印张1.5 字数3 5 千字2012年11月第一版 2012年11月第一次印刷书号:1 5 5 0 l 一 娟3 6 2 定价 2 4,O O 元如有印装差错 由本社发行中心调换版权专有 侵权必究举 报 电 话:(010)685101077.3-
