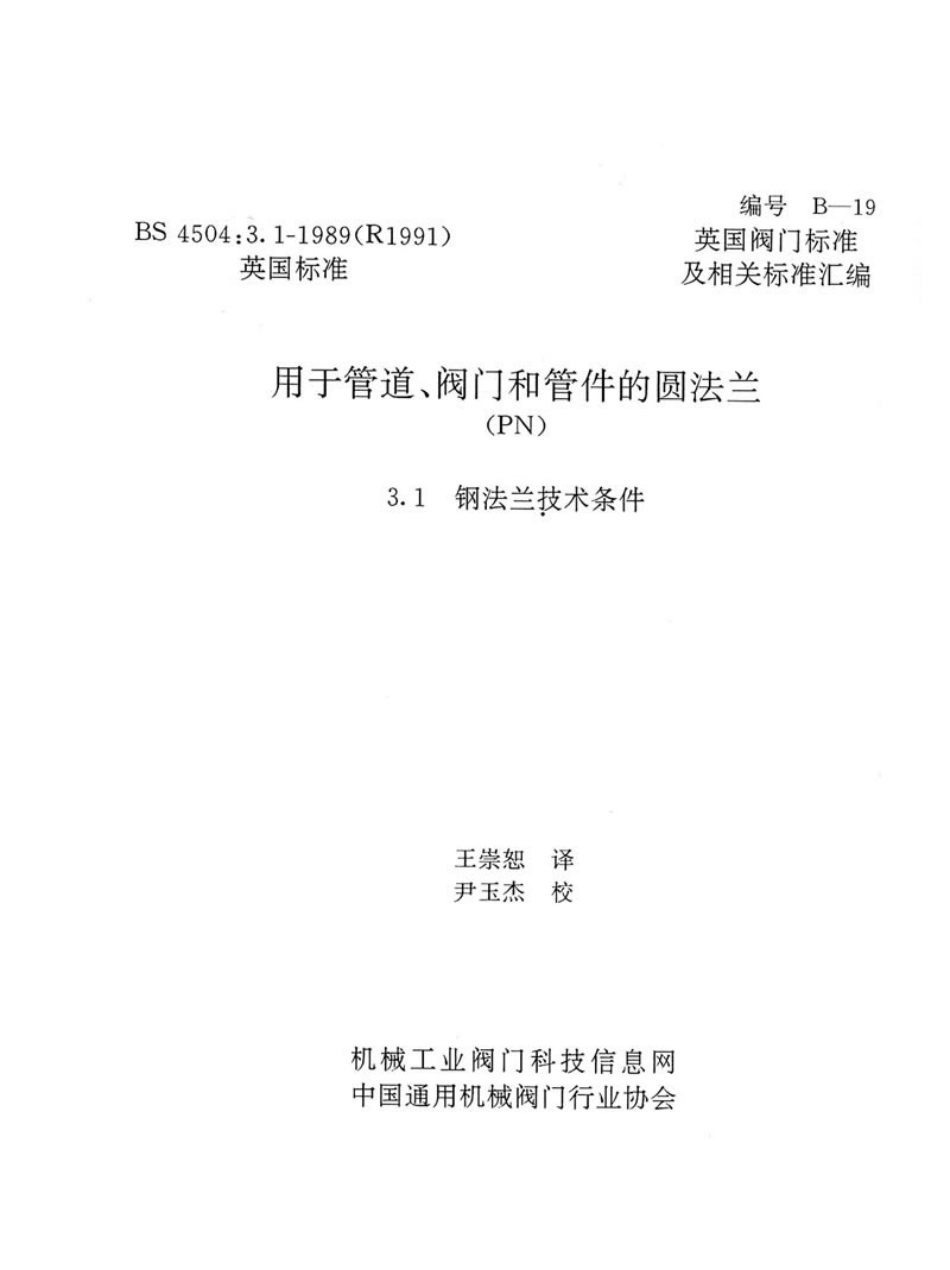

[www.staffempire.com]-BS 4504-3.1-1989 中文版 管道 阀门 管件用圆法兰 第1节 钢法兰技术条件.pdf

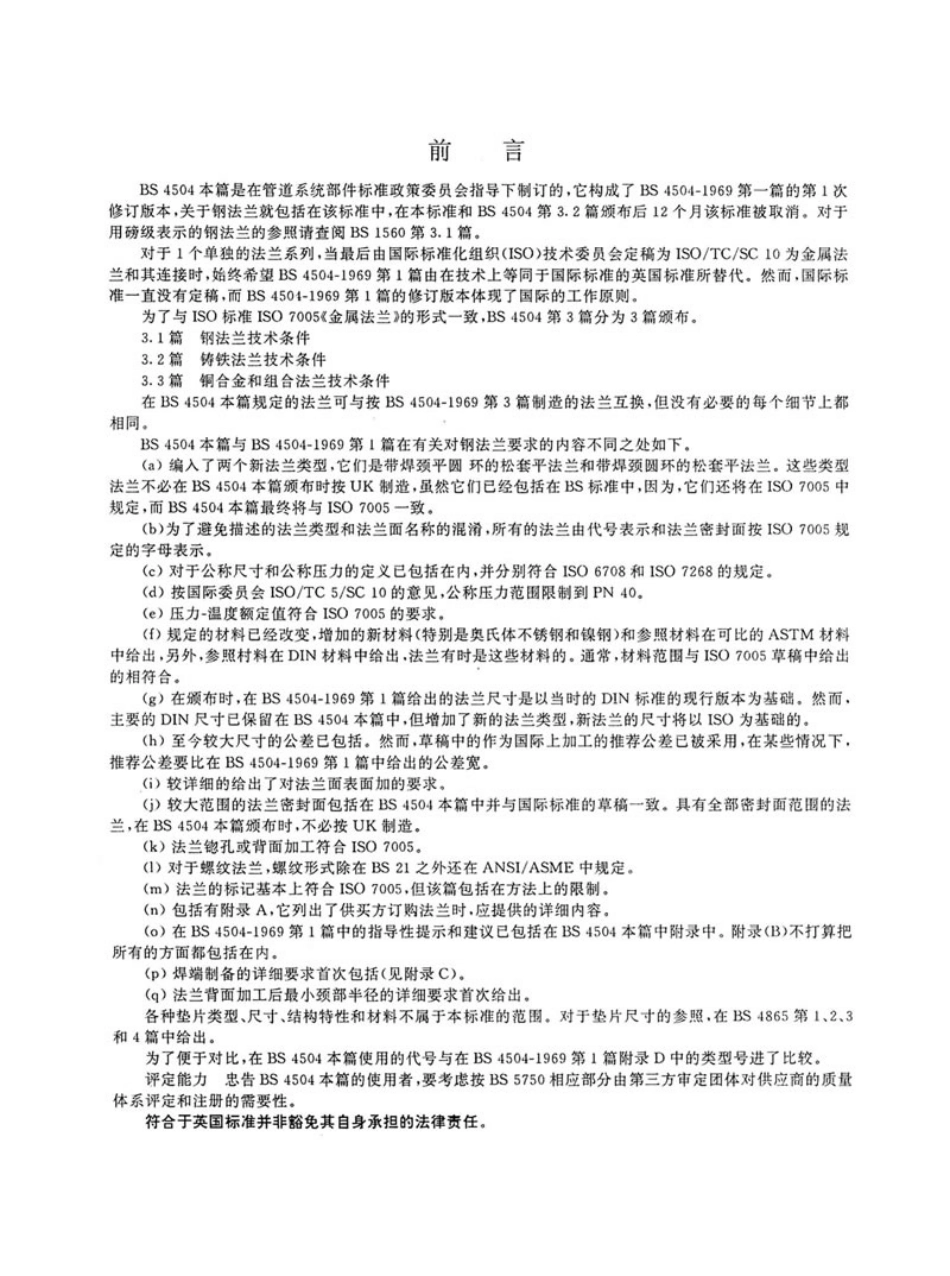

目次技术条件1范围2定义13公称尺寸范围(DN)24公称压力PN和压力-温度额定值5材料26栓接37修补48尺寸9法兰密封面10法兰饱孔或背面加工11公差12标记5附录A由买方提供的内容36B应用和安装36C焊端制备37D规定在BS4504-1989第3.1篇与BS4504-1969第1篇中钢法兰名称和代号的比较38表1钢法兰类型和法兰附件12总表103材料：铁素体钢(A组)124材料：奥氏体钢(B组)135材料：镍钢(C组)146密封面的表面加工147法兰密封面尺寸168PN2.5法兰尺寸189PN6法兰尺寸2010PN10法兰尺寸2211PN16法兰尺寸2412PN25法兰尺寸2613PN40法兰尺寸2814公差3015关于A组铁素体钢法兰的压力-温度额定值和栓接材料3216关于B组奥氏体钢法兰基于0.2%试验应力的压力-温度额定值3317关于C组镍钢法兰的压力-温度额定值34钢法兰技术条件BS4504-1989(R1991)第3.1篇1范围BS4504标准的本篇规定了对按表1给定的类型、公称压力为PN2.5PN40、公称尺寸小于等于4000、用米制单位表示的圆形钢法兰的要求。表1钢法兰类型和法兰附件代号名称101用于焊接的平法兰102带有焊接平圆环或用于搭接管端的活动平法兰104带有焊颈圆环的活动平法兰105法兰普111焊颈法兰112用于焊接的高颈松套法兰113高颈螺纹法兰121整体法兰132焊接平圆环133搭接管端134焊颈圆环注.代号不是依次连续的，以允许今后可能加入其他代号，另外，对于与102和104号法兰一起使用的132134号附件（见表1），给出了尺寸要求。BS4504标准的本篇规定了钢法兰类型和其密封面、尺寸、公差、连接螺纹、螺栓尺寸、法兰面加工、标记以及与压力-温度额定值相应的栓接材料和法兰材料。奥氏体钢和镍钢法兰的栓接材料（见6.1节）、焊颈法兰(111号)和134号附件（见8.1节）的焊端制备、法兰的常规检查和压力试验，这些不属本标准的范围，但在最大试验压力上一些指导在附录B里给出（见B.5节）。注1，本标准的引用标准列于本标准的后面。2定义对于BS4504本篇，下面的定义适用。2.1公称尺寸(DN)尺寸的数字名称，这个尺寸通常是针对管道系统的全部部件，而不是针对由外径或由螺纹尺寸表示的部件。它是一个用于参照目的的方便圆整数，它仅与制造尺寸有松散的联系。注1.公称尺寸由字母DN后面的适当数表示，注2.这个定义与给定在1S06708中的定义等同，2.2公称压力(PN)一个用于参照压力的方便圆整数的数字名称。所有的由相同PN数表示的相同公称尺寸(DN)的设备应有相一致的配合尺寸。注1.最大允许工作压力按材料、设计和工作温度而定，并应从给定在本标准的压力-温度额定值表中选择。一1
