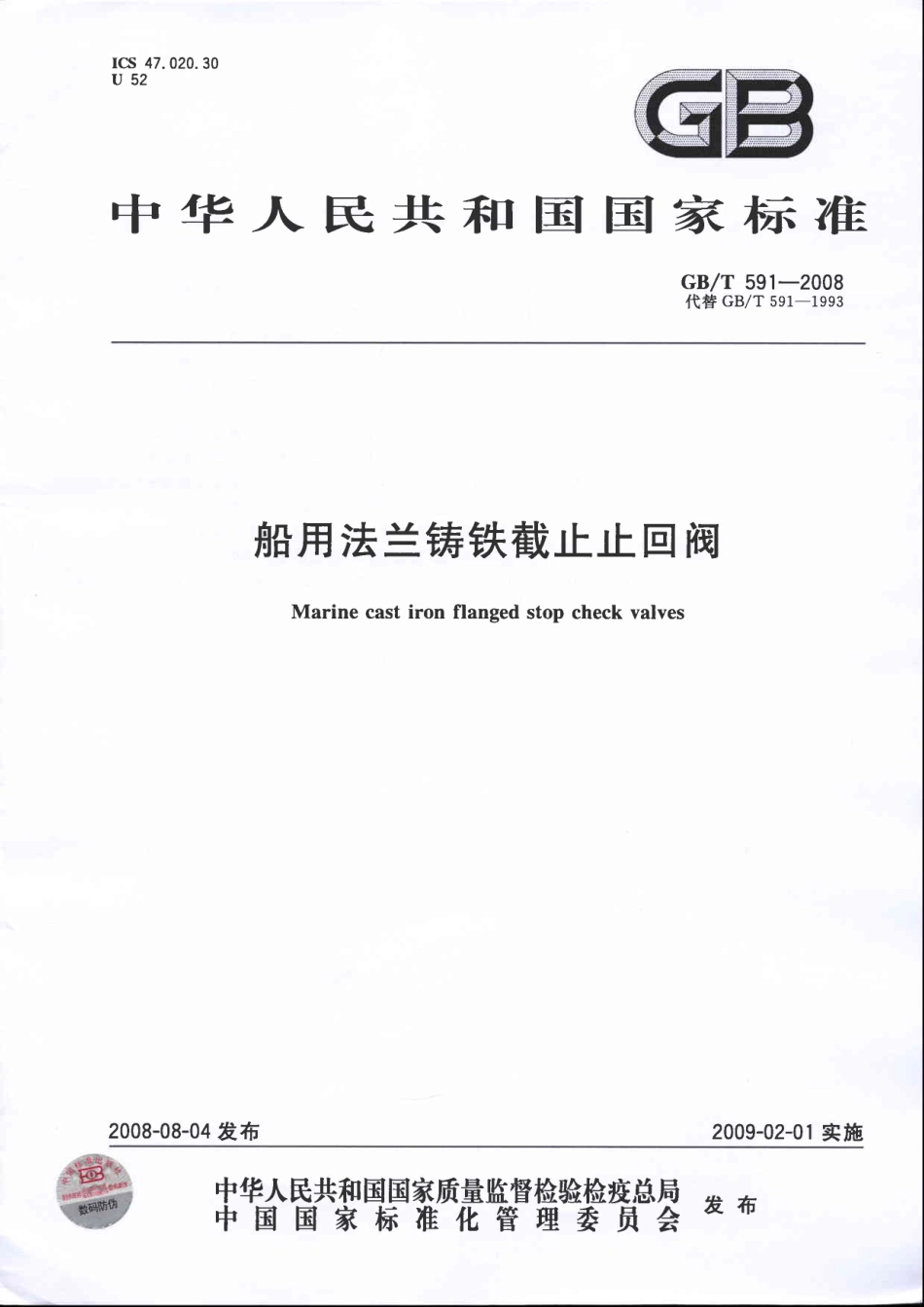

[www.staffempire.com]-GBT 591-2008 船用法兰铸铁截止止回阀.pdf

1CS47.020.30U52中华人民共和国国家标准GB/T591-2008代替GB/T591一1993船用法兰铸铁截止止回阀Marine cast iron flanged stop check valves2008-08-04发布2009-02-01实施中华人民共和国国家质量监督检验检疫总局数码防伪中国国家标准化管理委员会发布GB/T591-2008船用法兰铸铁截止止回阀1范围本标准规定了法兰连接尺寸和密封面按GB/T569、GB/T2501的船用法兰铸铁截止止回阀（以下简称截止止回阀)的分类和标记、要求、试验方法、检验规则、包装和贮存。本标准适用于介质为海水、淡水、滑油、燃油管路系统用截止止回阀的设计、制造和验收。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T569船用法兰连接尺寸和密封面GB/T600船舶管路阀件通用技术条件(GB/T600一1991，neq IS(05208:1982)GB/T1176一1987铸造铜合金技术条件(neq IS01338:1977)GB/T1184一1996形状和位置公差未注公差值(eqv IS02768-2:1989)GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差(eqv IS02768-1:1989)GB/T1958产品几何量技术规范(GPS)形状和位置公差检测规定GB/T2501船用法兰连接尺寸和密封面（四进位）(GB/T2501一1989，neq IS02084:1974)GB/T3032船舶管路附件的标志GB/T4423一1992铜及铜合金拉制棒GB/T9439-1988灰铸铁件GB/T11698船用法兰连接金属阀门的结构长度(GB/T11698一1989，neq IS05752:1982)CB/T3927船用铸造阀件壁厚3分类和标记3.1型式截止止回阀的型式规定如下：A型一法兰连接尺寸和密封面按GB/T569的直通型截止止回阀；B型一法兰连接尺寸和密封面按GB/T569的直角型截止止回阀；AS型一法兰连接尺寸和密封面按GB/T2501的直通型截止止回阀；BS型一法兰连接尺寸和密封面按GB/T2501的直角型截止止回阀，3.2基本参数截止止回阀的基本参数见表1。表1截止止回阀的基本参数型式公称压力PN/MPa公称通径DN/mm1.065150A、B1.620一500.650300AS、BS1.065-2501.620501
