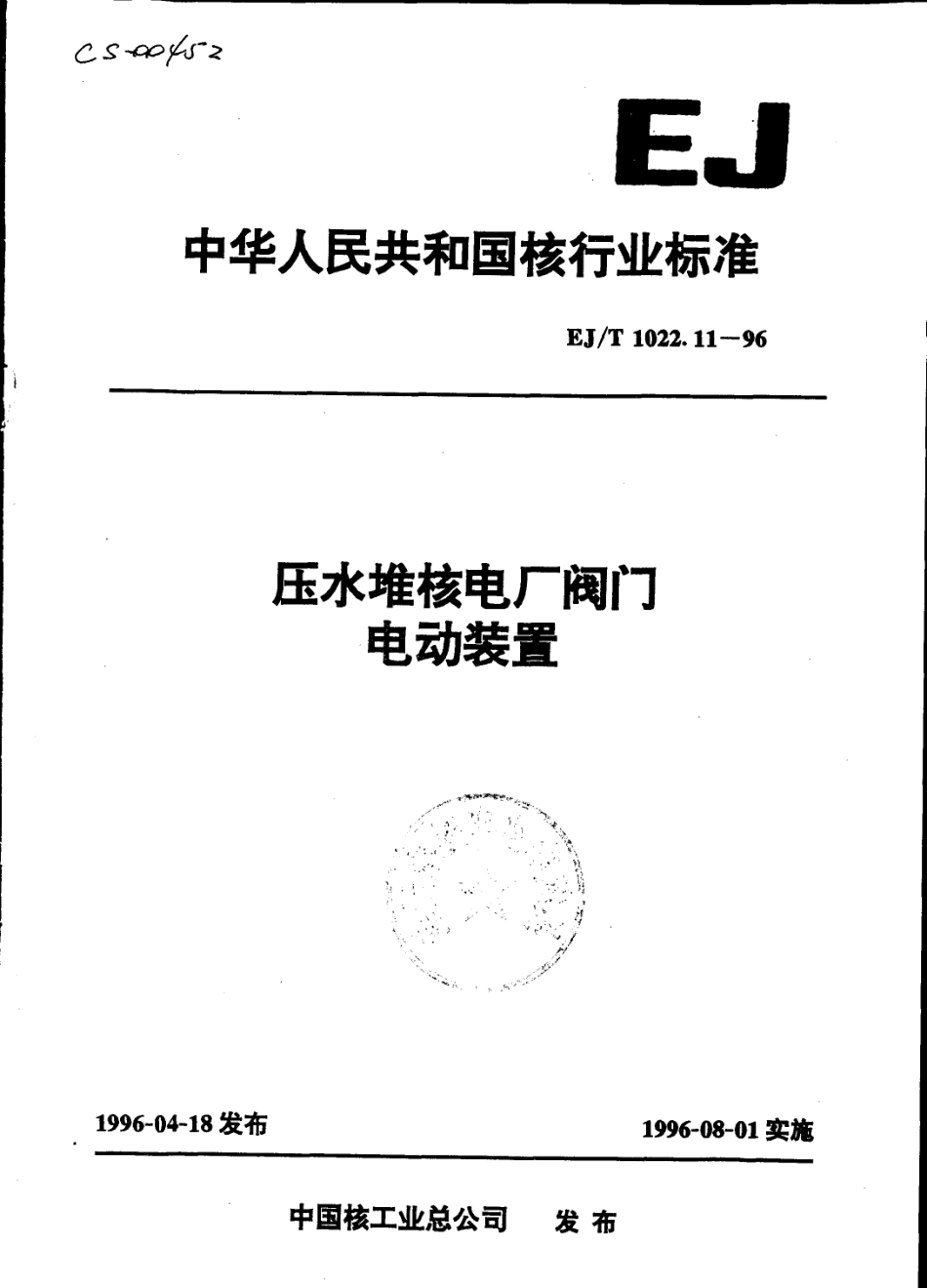

[www.staffempire.com]-EJT 1022.11-1996 压水堆核电厂阀门 电动装置.pdf

EJ/T1022.11-963.12电动装暨主箱体上应有接地螺栓及标志“告”。媒栓直径为：电动机容量小于或等于5kW时不小于M8,容量在510kW时不小于M10容量大于10kW时不小于M12。表1电动装置正常使用环境条件电动装量类型环境条件K3K1、K2环境温度540555最大相对湿度100%100%水流从各个方向喷射从各个方向喷射大气压0.0970.106MPa0.0970.106MPa灰尘严至忽略不计盐份海洋大气海洋大气最大空气流速10m/s10m/s支承结构振动频率”102000Hz102000Hz支承结构振幅)025m025m支承结构最大加速度2.5m/s2.5m/sY辐射暴积剂量250 kGy注：转折频率为57Hz,在1057Hz范画振动为恒振幅，频率高于57Hz时为恒加速度。表2电动装置特殊使用环境条件电动装量类型环境条件K3K1、K2环境温度5060相对湿度100%100%绝对压力0.49MPa(在反应堆安全亮承压和瘤封试验期间)喷淋水含酸浓度250 ppm3.13电动装置各带电回路之间、带电零部件及导电零部件或接地零部件之间的电气间隙和漏电距离应符合JB911的要求。表3电动装置事故工况使用环境条件电动装量类型环境条件K3K1、K2冲击能量02J02JY辐射暴积剂量0.6MGy环境温度60156绝对压力0.160.55MPa3.14供电供应：a.电动装置额定电压为三相AC380V,电压和频率的变化范围如表4所示。2EJ/T1022.11一96b.仪表和控制电源一般为AC220V,电压变化范围为187253V,频率变化范围为4751Hz,如有特殊要求时，在技术规格书中规定。表4电压和频率的变化范围变化范围工况正常异常事故电压(0.91.06)Un(0.851.10)UUnUn=380v频率49.550.5Hz4751Hz4260Hzfn=50Hz最长违续几秒钟运行时间电压和频率变化比品先1.13注：只考虑磁场特性，不考虑转子转速。3.15电动装置指示灯颜色规定为：a.电源用白色，b.全开用红色：c.全闭用绿色d.事故用黄色。3.16除非另有要求，电动装置箱体应由球墨俦铁制成，除电动装置外壳的部分非重要零件外，其它零件材料禁止使用铝、锌和它们的合金。绝缘材料应能耐相应环境的要求。各类电动装置的润滑脂、橡胶密封件以及涂漆等材料，均要能满足相应标准的要求。主要零部件的材料必须有出厂合格证和质量证明书。电动装置外购件应有出厂合格证和（或）质量证明书。3.17所有重量超过30kg的电动装置，都要有一个能承受电动装置整体重量的起吊装置，在缺少起吊装置的情况下，厂家要说明装卸要求。3.18电动装置的整个机械传动装置，包括从电动机轴到阀杆的运动传输系统，均应设有隔板、机罩装置，以防灰尘、油污或水积聚，便于去污，保护人员安全。3.19当电动装置承受最大转矩时，传动系统应能承受端部反向转矩。3.20在电动装置的手轮上，应标注并用箭头表示开启和关闭方向。3.21生产厂应提交一份书面报告，以证实其在制造过程中的检验程序，并确保其产品质量与技术规格书一致。4性能要求4.1电动装置工作时，位置指示机构的指针与控制箱或控制室中开度表的指示应一致，且两者指示的刻度值与电动装置输出轴实际位置的误差应不大于土5%。4
