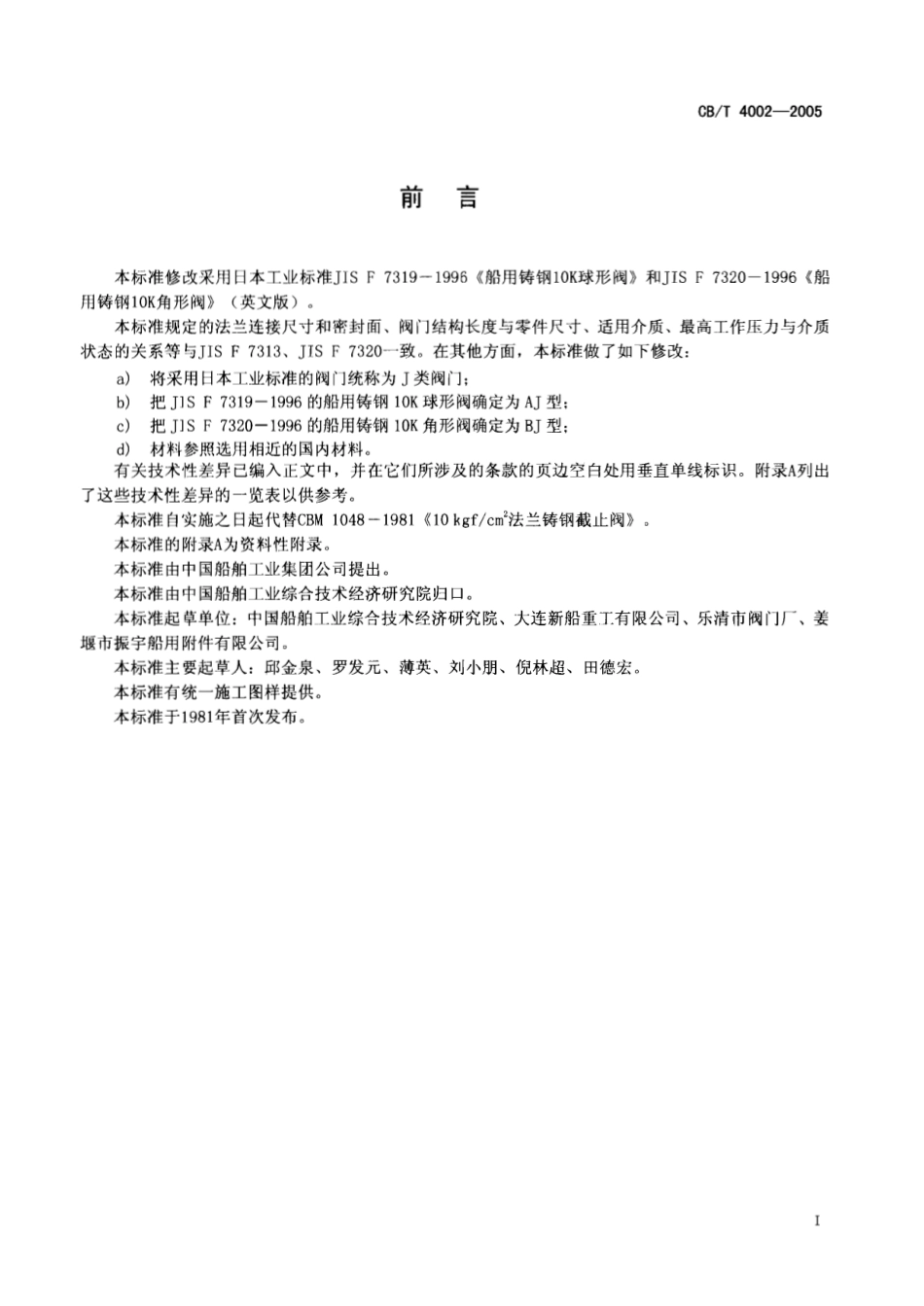

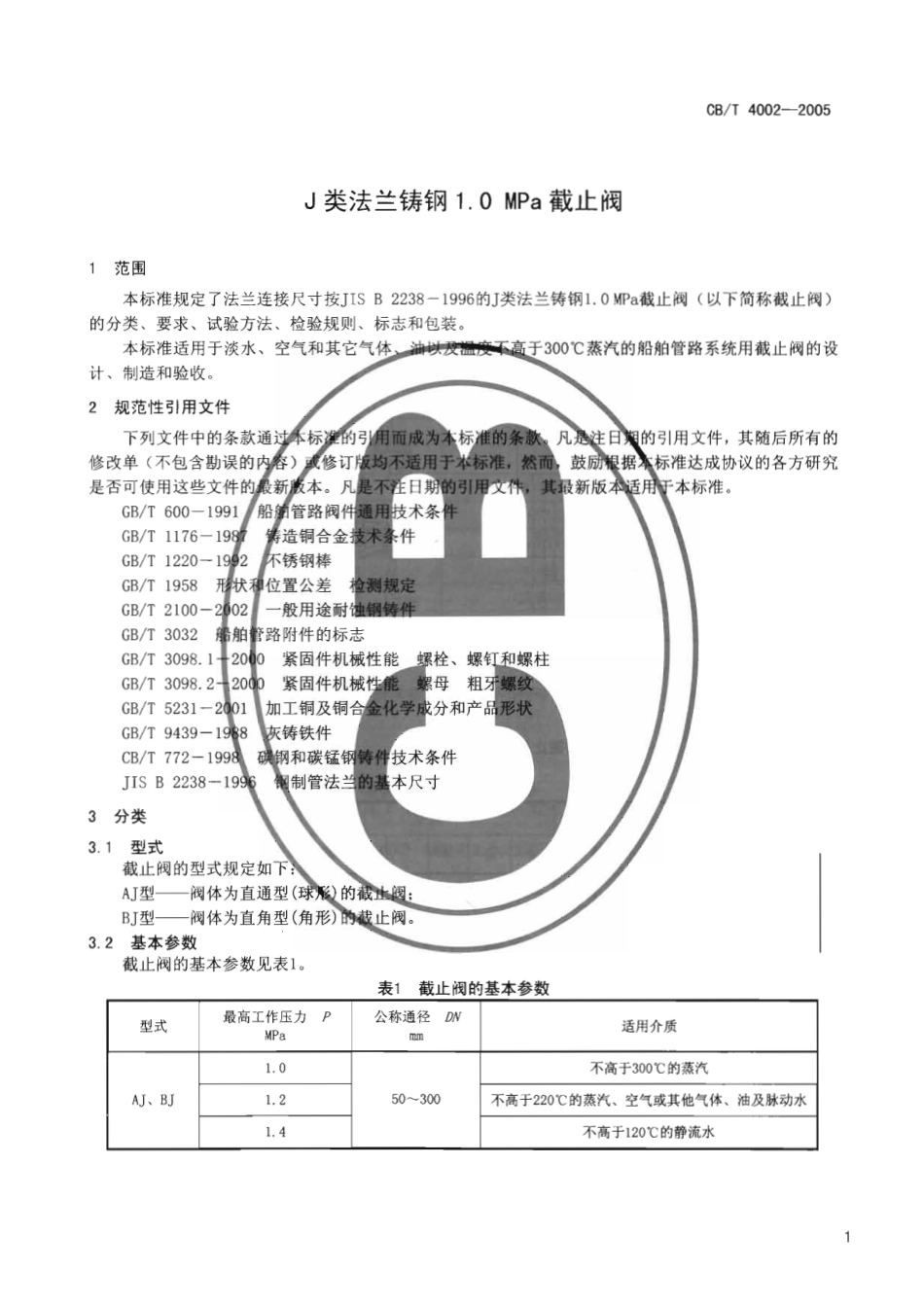

CB/T4002-2005前言本标准修改采用日本工业标准JISF7319一1996船用铸钢10K球形阀和JISF7320一1996船用铸钢1OK角形阀（英文版）。本标准规定的法兰连接尺寸和密封面、阀门结构长度与零件尺寸、适用介质、最高工作压力与介质状态的关系等与JISF7313、JISF7320一致。在其他方面，本标准做了如下修改：a)将采用日本工业标准的阀门统称为J类阀门：b)把J刀SF7319一1996的船用铸钢10K球形阀确定为AJ型：c)把JSF7320-1996的船用铸钢10K角形阀确定为BJ型：d)材料参照选用相近的国内材料。有关技术性差异已编入正文中，并在它们所涉及的条款的页边空白处用垂直单线标识。附录A列出了这些技术性差异的一览表以供参考。本标准自实施之日起代替CBM1048一198110kgf/cm法兰铸钢截止阀。本标准的附录A为资料性附录。本标准由中国船舶工业集团公司提出。本标准由中国船舶工业综合技术经济研究院归口。本标准起草单位：中国船舶工业综合技术经济研究院、大连新船重丁有限公司、乐清市阀门厂、姜堰市振宇船用附件有限公司。本标准主要起草人：邱金泉、罗发元、薄英、刘小朋、倪林超、田德宏。本标准有统一施工图样提供。本标准于1981年首次发布。1CB/T4002200534标记示例公称通径为65mm的直通型J类法兰铸钢1.0MPa截止阀标记为：截止阀CB/T4002-2005AJ65公称通径为65mm的直角型J类法兰铸钢1.0MPa截止阀标记为：截止阀CB/T4002-2005BJ654要求41材料截止阀的主要零件材料见表3。表3截止阀的主要零件材料材料零件名称名称牌号标准编号阀体、阀盖铸钢ZG260-520CCB/T772-1998阀杆不锈钢1Cr12GB/T1220-1992手轮灰铸铁HT200GB/T9439-1988填料压盖铸锡青铜ZCuSn5Pb5Zn5GB/T1176-1987阀盘铸不锈钢2G20Cr13GB/T2100-2002螺柱碳钢4.8级GB/T3098.1-2000螺母碳钢4级或5级GB/T3098.2-2000螺母（阀杆用）黄铜HPb61-1GB/T5231-200142铸件铸件每炉应至少有三个带炉号的备查试棒，保存期不少于3a。43强度阀体在2.1MPa液压下应无渗漏。44密封性4.41截止阀阀盘密封面在1.5MPa液压下应无渗漏。4.4.2截止阀压紧螺母与阀盖密封面在1.4MPa液压下填料腔应无可见渗漏。45尺寸公差截止阀的线性尺寸公差应符合GB/T600-1991中3.2、3.3、3.10的要求。46形位公差截止阀的形位公差应符合GB/T600-1991中3.1、3.10的要求。47外观截止阀的外观应符合GB/T600一1991中3.43.9的要求。5试验方法51铸件铸件的化学成分和力学性能试验方法按GB/T1176-1987、GB/T2100-2002、GB/T9439一1988CB/T772-1998有关规定进行。结果应符合4.1的要求。52强度截止阀的强度试验方法按GB/T600一1991中4.1.2、4.1.3和4.3.1的规定进行，试验压力2.1MPa。结果应符合4.3的要求。5.3密封性3CB/T4002-20055.3.1截止阀的阀盘密封性试验方法按GB/T600-1991中4.2.2和4.3.1的规定进行，试验压力1.5MPa。结果应符合4.4.1的要求。5.3.2截止阀压紧螺母与阀盖密封性试验应在阀体强度试验后，放松填料压盖的情况下进行，试验压力1.4MPa。试验时间10s。结果应符合4.4.2的要求。5.4尺寸公差截止阀的线性尺寸公差用相应等级的量具检查。结果应符合3.3和4.5的要求。5.5形位公差截止阀的形位公差按GB/T1958规定的方法检查。结果应符合4.6的要求。5.6外观截止阀的外观用目测方法检查。结果应符合4？的要求。6检验规则6.1检验分类截止阀的检验分型式检驴和出检验6.2型式检验6.2.1检验项目型式检验项目应符舍表规定。表4截止阀型式检验和出厂检验的项目序号检验项目要求的章条昌试验方法的章条号式检验出厂检验1铸件化学成分利力学性能4.1243.24.4.15.3.13封修4425.3.2尺寸公差3.2、4.55.4形公消4.6556外4.756注：“”表示必检项目：一”表示不检项目。6.2.2检验样品数量截止阀型式检验的样品应为三个6.2.3判定规则截止阀所有样品全部检验项目符合要求，判为型式检验合格：若有不符合要求的项目，应加倍取样复验：若复验仍有不符合要求的项目，则判为型式检验不合格。6.3出厂检验6.3.1截止阀出厂检验项目按表4规定6.3.2出厂检验应逐个产品进行。6.3.3全部检验项目符合要求的截止阀判定出厂检验合格：铸件化学成分、力学性能试验若有不符合要求的截止阀，则判为出厂检验不合格：其他项目的检验，若有不符合要求的截止阀，允许返修后进行复验。若复验仍不符合要求，则判该截止阀出厂检验不合格。7标志和包装7.1截止阀的标志按GB/T3032的规定。7.2截止阀的包装按GB/T600-1991中6.26.4的规定。
