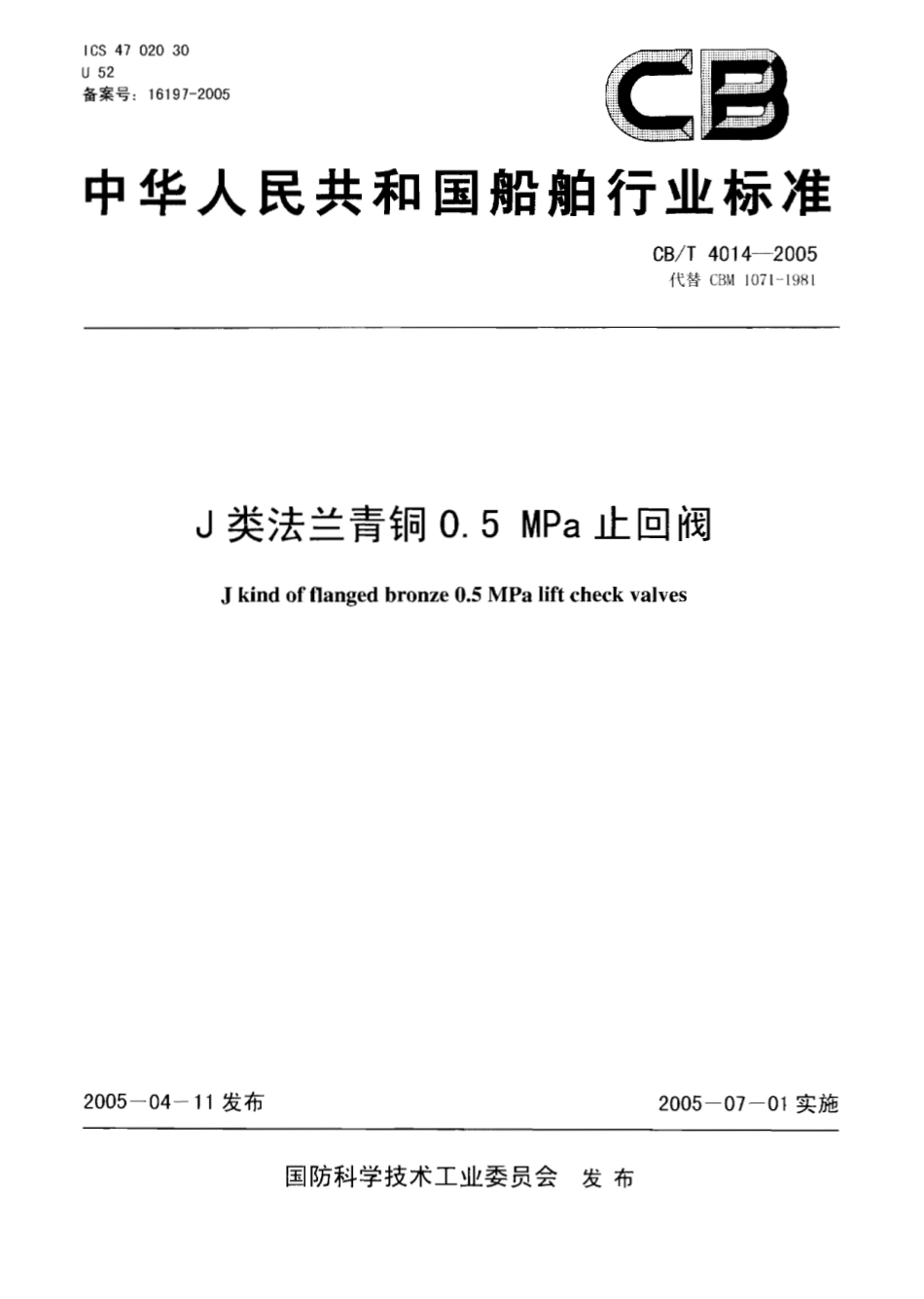

1CS4702030U52备案号：16197-2005中华人民共和国船舶行业标准CB/T4014-2005代替CBN1071-1981J类法兰青铜0.5MPa止回阀J kind of flanged bronze 0.5 MPa lift check valves2005一04-11发布2005一07一01实施国防科学技术工业委员会发布CB/T4014-2005J类法兰青铜0.5MPa止回阀1范围本标准规定了法兰连接尺寸按JISB2240-1996的J类法兰青铜0.5MPa止回阀（以下简称止回阀）的分类、要求、试验方法、检验规则、标志和包装。本标准适用了海水、淡水、空气或其他气体、油等介质的船舶管路系统用止回阀的设计、制造和验收。2引用文件下列文件中的条款通过木标准的引用而成为本标准的条款心是注日期的引用文件，其随后所有的修改单（不包含勘误的内套）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新本。凡是不注日期的引用文件，其最新版木适用于本标准。GB/T600一1991船第管路阀件通用肢术务件GB/T1176-1987铸造铜合金技术条件GB/T1958形状和位置公差检测规定GB/T3032船舶管路附件的标志JISB2240-1996铜合金管法兰的基本尺寸3分类3.1型式止回阀的型式规危如下：AJ型一阀体为直通型（球形）止回阀：BJ型一阀体为直角型（角形）止回网。3.2基本参数止回阀的基本参数见表1。表1止回阀的基本参数最高工还力公称通径DN型式适用介质MPa0.5空气或其他气体、油及脉动水AJ、BJ15400.7不高于120的静流水3.3结构和基本尺寸止回阀的结构和基本尺寸按图1、图2和表2。CB/T4014-20056.2.2检验样品数量止回阀型式检验的样品应为三个。6.2.3判定规则止回阀所有样品全部检验项目符合要求，判为型式检验合格：若有不符合要求的项目，允许加倍取样复验。如果复验仍有不符合要求的项目，则判为型式检验不合格。6.3出厂检验6.3.1止回阀出厂检验项目按表4的规定。6.3.2止回阀出厂检验应逐个产品进行。6.3.3全部检验项目符合要求的止回阀判定为出厂检验合格：若铸件化学成分和力学性能试验不符合要求的止回阀，判为出厂检验不合格；若其它项目的检验有不符合要求的止回阀，允许返修后进行复验。若复验仍不符合要求，则判该止回阀检验不合格。7标志和包装7.1止回阀的标志按GB/T3032的规定。7.2止回阀的包装按GB/T600一1991中6.3和6.4的规定。004
