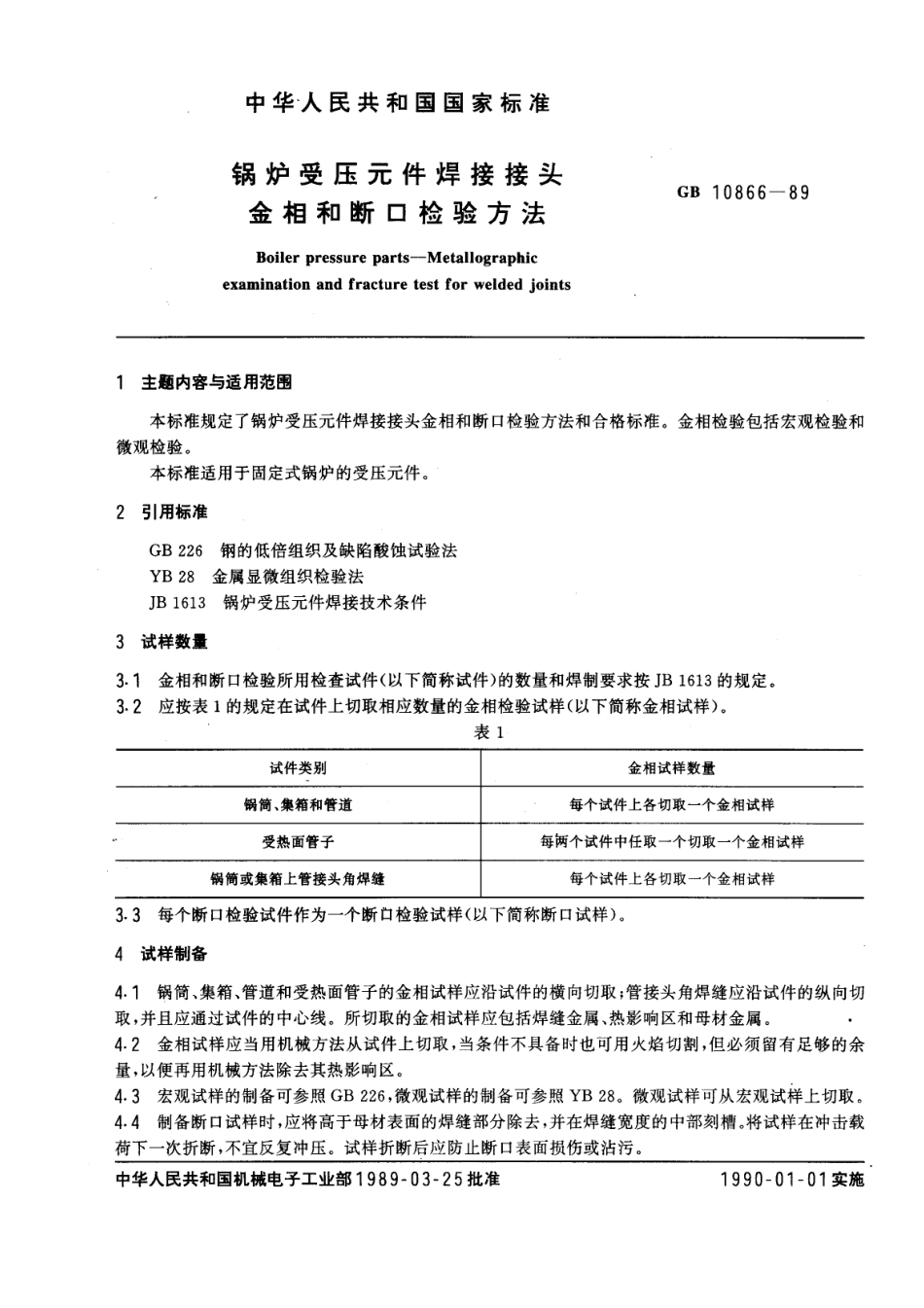

中华人民共和国国家标准锅炉受压元件焊接接头GB10866-89金相和断口检验方法Boiler pressure parts-Metallographicexamination and fracture test for welded joints1主题内容与适用范围本标准规定了锅炉受压元件焊接接头金相和断口检验方法和合格标准。金相检验包括宏观检验和微观检验。本标准适用于固定式锅炉的受压元件。2引用标准GB226钢的低倍组织及缺陷酸蚀试验法YB28金属显微组织检验法JB1613锅炉受压元件焊接技术条件3试样数量3.1金相和断口检验所用检查试件（以下简称试件）的数量和焊制要求按JB1613的规定。3.2应按表1的规定在试件上切取相应数量的金相检验试样（以下简称金相试样）。表1试件类别金相试样数量锅简、集箱和管道每个试件上各切取一个金相试样受热面管子每两个试件中任取一个切取一个金相试样锅筒或集箱上管接头角焊缝每个试件上各切取一个金相试样3.3每个断口检验试件作为一个断口检验试样（以下简称断口试样）。4试样制备4.1锅筒、集箱、管道和受热面管子的金相试样应沿试件的横向切取；管接头角焊缝应沿试件的纵向切取，并且应通过试件的中心线。所切取的金相试样应包括焊缝金属、热影响区和母材金属。42金相试样应当用机械方法从试件上切取，当条件不具备时也可用火焰切割，但必须留有足够的余量，以便再用机械方法除去其热影响区。4.3宏观试样的制备可参照GB226,微观试样的制备可参照YB28。微观试样可从宏观试样上切取。4.4制备断口试样时，应将高于母材表面的焊缝部分除去，并在焊缝宽度的中部刻槽。将试样在冲击载荷下一次折断，不宜反复冲压。试样折断后应防止断口表面损伤或沾污。中华人民共和国机械电子工业部1989-03-25批准1990-01-01实施
