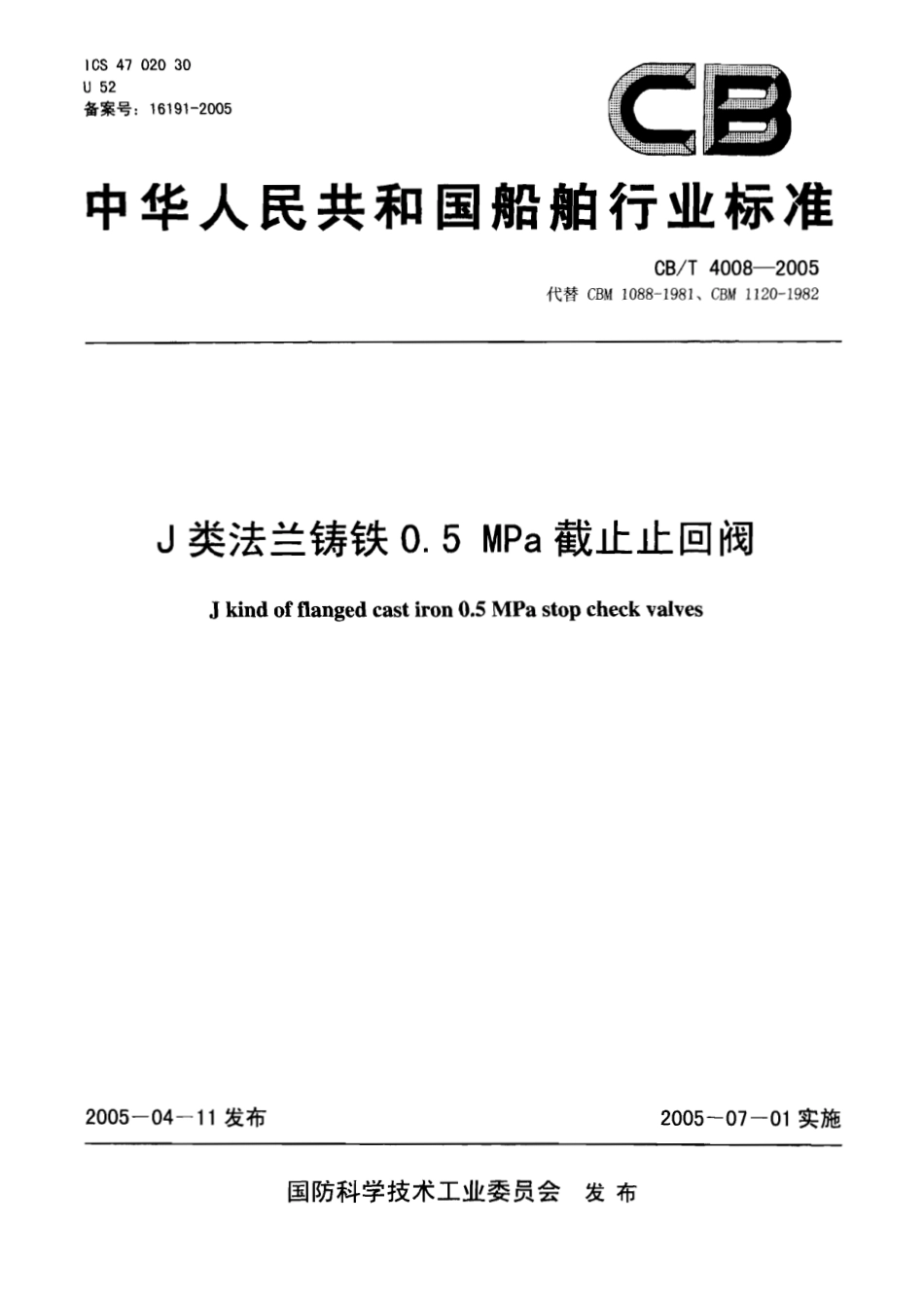

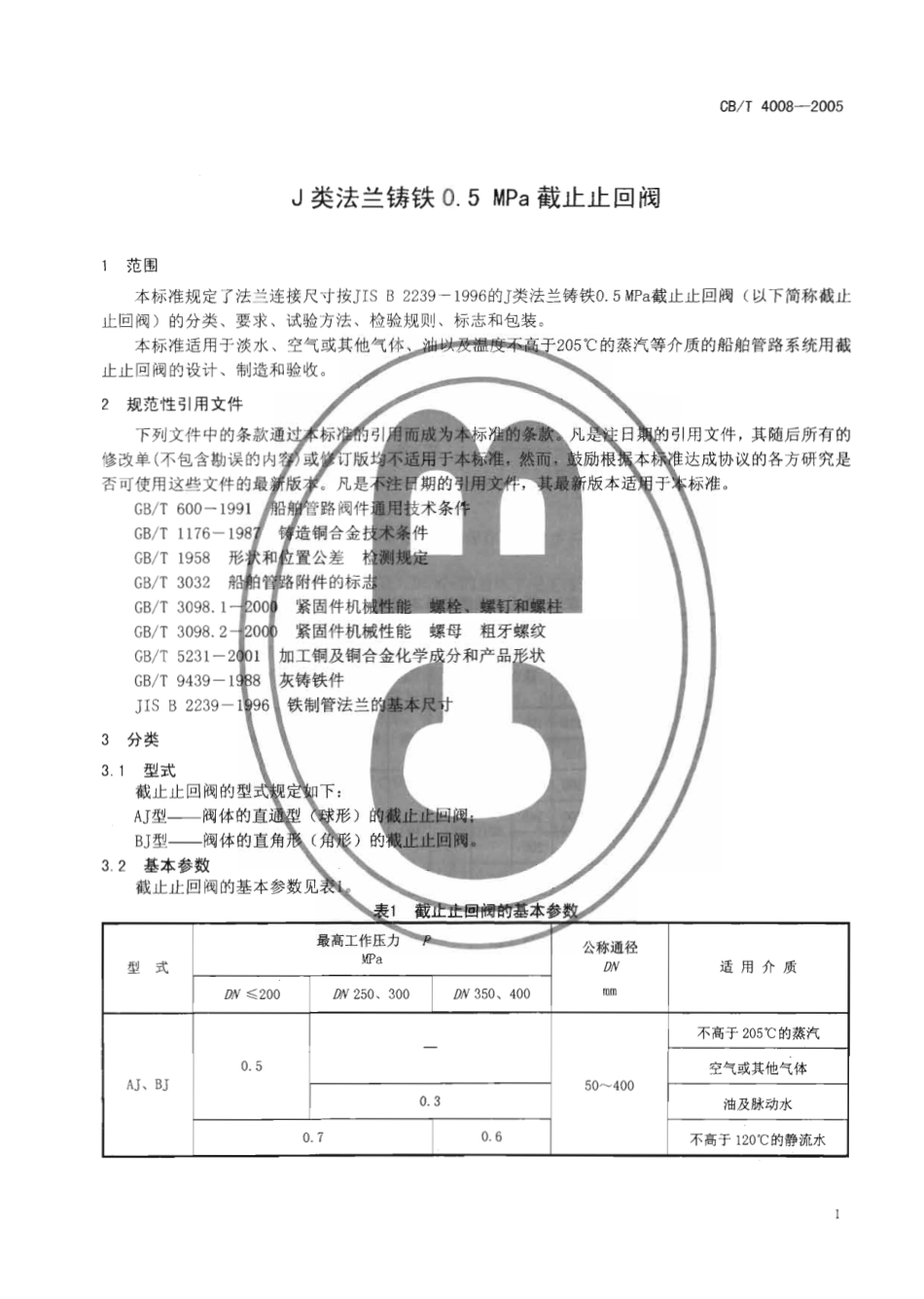

1CS4702030U52备案号：16191-2005CE中华人民共和国船舶行业标准CB/T40082005代替CBM1088-1981、CBW1120-1982J类法兰铸铁0.5MPa截止止回阀J kind of flanged cast iron 0.5 MPa stop check valves2005一04一11发布2005-07-01实施国防科学技术工业委员会发布CB/14008一20054要求41材料截止止回阀主要零件的材料见表3。表3截止止回阀主要零件的材料材料零件名称名称牌号标准号阀体、阀盖、手轮灰铸铁HT200GB/T9439-1988阀盘、阀座、填料压盖铸青铜ZCuSn5Pb5Zn5GB/T1176-1987阀杆铅黄铜HPb59-1GB/T5231-2001双头螺柱4.8级GB/T3098.1-2000碳钢螺母4级或5级GB/T3098.2-200042铸件铸件每炉应至少有三个带炉号的备查试棒，保存期不应少于3a。43强度公称通径不大于300mm时，阀体在1.05MPa的液压下应无渗漏：公称通径不小于350mm时，阀体在0.9MPa的液压下应无渗漏。44密封性441截止止回阀阀盘与阀座的密封面，公称通径不大于300mm时，在0.77MPa的液压下应无渗漏：公称通径不小于350mm时，在0.66MPa的液压下应无渗漏。4.4.2截止止回阀在止回状态时，阀盘与阀座的密封面，在0.3MPa的液压下应无渗漏。443截止止回阀阀杆与阀盖的密封面，公称通径不大于300mm时，在0.7MP的液压下填料腔应无可见渗漏。公称通径不小于350mm时，在0.6MPa的液压下填料腔应无可见渗漏。4.5尺寸公差截止止回阀的线性尺寸公差应符合GB/T600-1991中3.2、3.3、3.10的要求。4.6形位公差截止止回阀的形位公差应符合GB/T600一1991中3.1、3.10的要求。47外观战止止回阀的外观应符合GB/T600一1991中3.43.9的要求。5试验方法5.1铸件铸件的化学成分和力学性能的试验方法按GB/T1176一1987，GB/T9439一1988的有关规定进行。结果应符合4.1的要求。52强度截止止回阀的强度试验方法按GB/T600一1991中4.1.2、4.1.3和4.3.1的规定进行。结果应符合4.3的要求。5.3密封性5.31截止止回阀阀盘与阀座的密封性试验方法按GB/T600一1991中4.2.2和4.3.2的规定进行。结果应符合4.4.1和4.4.2的要求。5.32截止止回阀阀杆与阀盖的密封性试验应在阀体强度试验后，放松填料压盖的情况下进行。试验时间10s。结果应符合4.4.3的要求。54尺寸公差0
