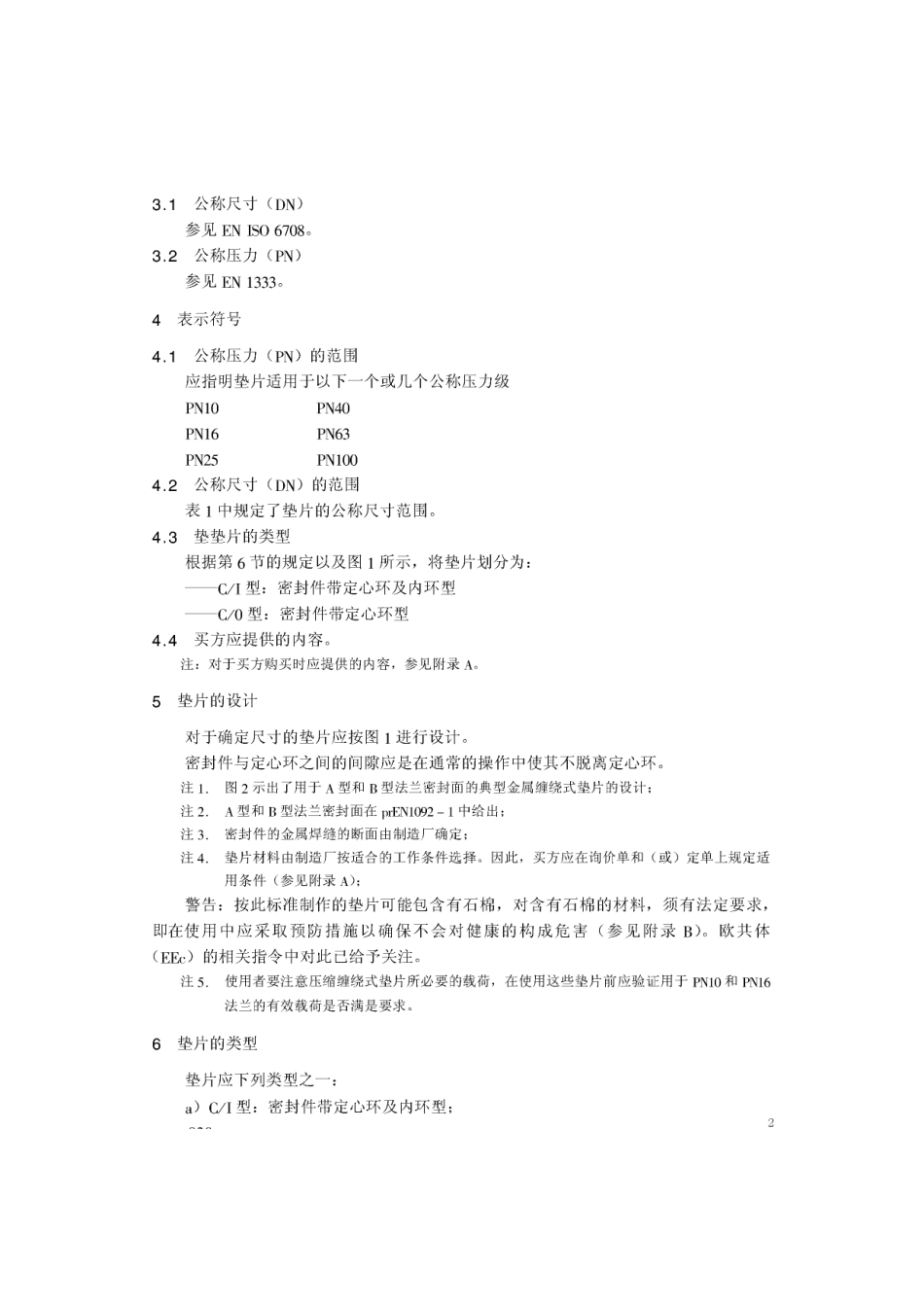

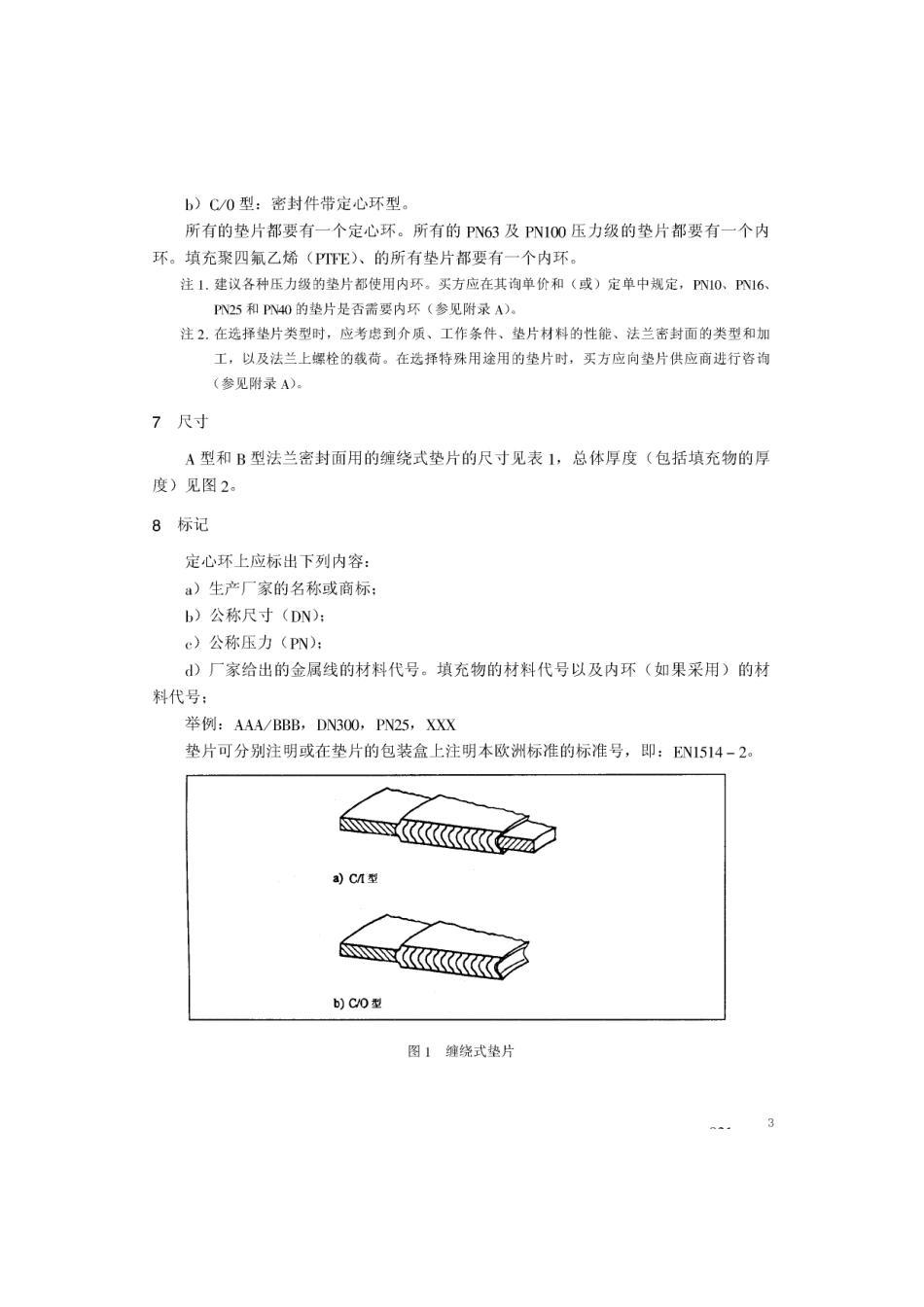

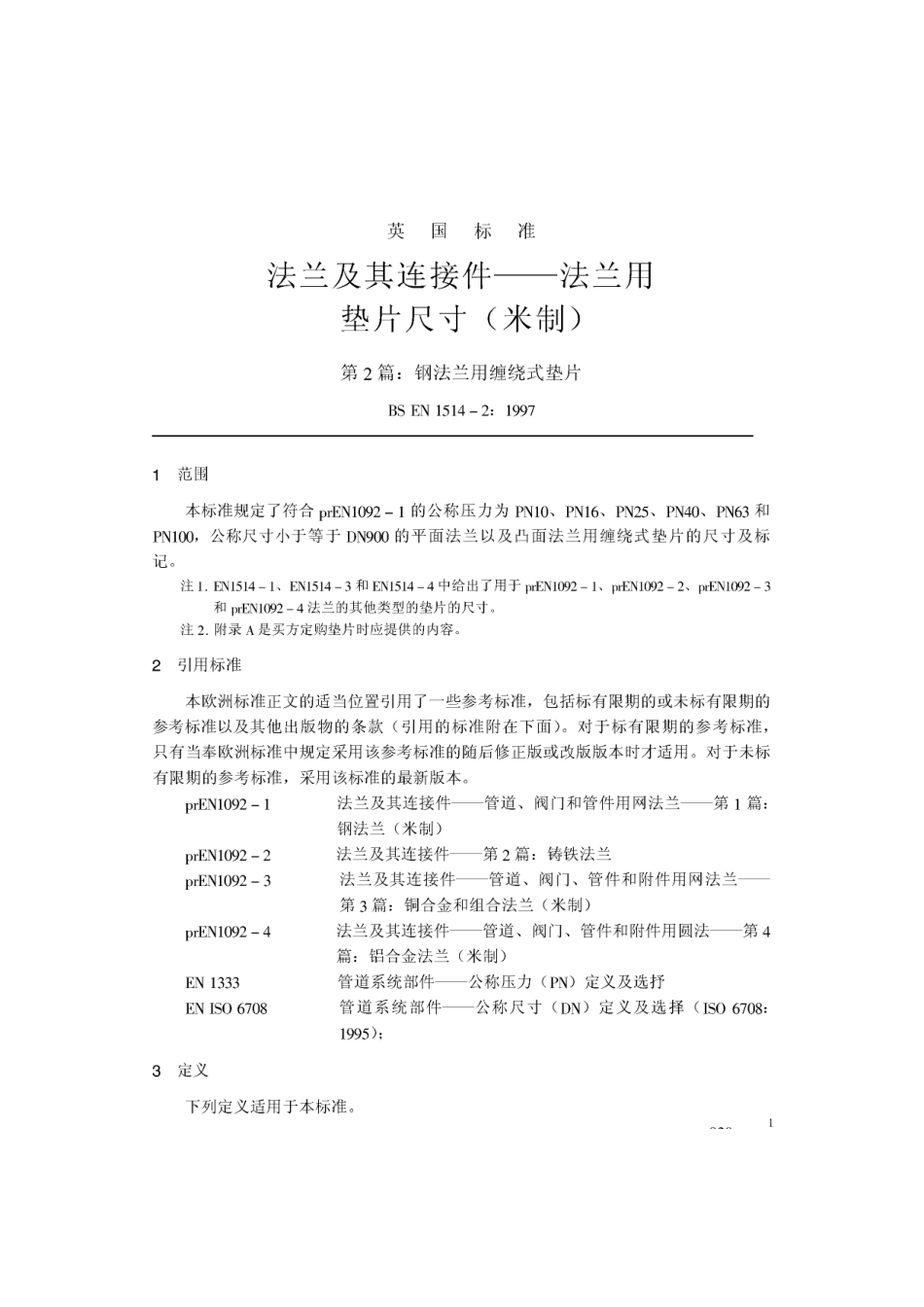

英国标准法兰及其连接件法兰用垫片尺寸（米制）第2篇：钢法兰用缠绕式垫片BSEN1514-2:19971范围本标准规定了符合prEN1092-1的公称压力为PN10、PN16、PN25、PN40、PN63和PNIO0,公称尺寸小于等于DN900的平面法兰以及凸面法兰用缠绕式垫片的尺寸及标记。注1.EN1514-1、EN1514-3和EN1514-4中给出了用于pEN1092-1、pEN1092-2、prEN1092-3和pENI092-4法兰的其他类型的垫片的尺寸。注2.附录A是买方定购垫片时应提供的内容。2引用标准本欧洲标准正文的适当位置引用了一些参考标准，包括标有限期的或未标有限期的参考标准以及其他出版物的条款（引用的标准附在下面）。对于标有限期的参考标准，只有当奉欧洲标准中规定采用该参考标准的随后修正版或改版版本时才适用。对于未标有限期的参考标准，采用该标准的最新版本。prEN1092-1法兰及其连接件一管道、阀门和管件用网法兰一第1篇：钢法兰（米制）prEN1092-2法兰及其连接件第2篇：铸铁法兰prEN1092-3法兰及其连接件管道、阀门、管件和附件用网法兰第3篇：铜合金和组合法兰（米制）prEN1092-4法兰及其连接件管道、阀门、管件和附件用圆法第4篇：铝合金法兰（米制）EN1333管道系统部件一公称压力(PN)定义及选抒EN ISO 6708管道系统部件一公称尺寸(DN)定义及选择(IS06708:1995):3定义下列定义适用于本标准。3.1公称尺寸(DN)参见ENIS067083.2公称压力(PN)参见EN1333。4表示符号4.1公称压力(PN)的范围应指明垫片适用于以下一个或几个公称压力级PN10PN40PN16PN63PN25PN1004.2公称尺寸(DN)的范围表1中规定了垫片的公称尺寸范围。4.3垫垫片的类型根据第6节的规定以及图1所示，将垫片划分为：C/T型：密封件带定心环及内环型C/0型：密封件带定心环型4.4买方应提供的内容。注：对于买方购买时应提供的内容，参见附录A。5垫片的设计对于确定尺寸的垫片应按图1进行设计。密封件与定心环之间的间隙应是在通常的操作中使其不脱离定心环。注1.图2示出了用于A型和B型法兰密封面的典型金属缠绕式垫片的设计：注2.A型和B型法兰密封面在pENI092-1中给出：注3.密封件的金属焊缝的断面由制造厂确定：注4.垫片材料由制造厂按适合的工作条件选择。因此，买方应在询价单和（或）定单上规定适用条件（参见附录A):警告：按此标准制作的垫片可能包含有石棉，对含有石棉的材料，须有法定要求，即在使用中应采取预防措施以确保不会对健康的构成危害（参见附录B)。欧共体(EEc)的相关指令中对此已给予关注。注5.使用者要注意压缩缠绕式垫片所必要的载荷，在使用这些垫片前应验证用于PNI0和PNI6法兰的有效载荷是否满是要求。6垫片的类型垫片应下列类型之一：a)C/I型：密封件带定心环及内环型：2密封元件内环内环内径定心环密封元件内径焊道一1.5密封元件外径定心环定心环外径图2典型缠绕式金属垫片的尺寸（单位：mm)表1A型和B型法兰密封面用缠绕式垫片的尺寸(单位：mm)公称内环密封件密封件的最人外定心环的外径尺寸的最的最小径(DN)小内内径PN10至PN63PN10PN16PN25PN40PN63PN100径2PN40及PN1001023.636.436.448孕585827.640.440.4233.647.448.436万836344741505200603040.655.456.473843949.666.467.4849055.612.474.41055667.686.488.41091091091097283.6103.4106.129201129名8496.6117.120.414114144150100108122.6144.4148.416416417076125133147.6170.4174.419419621气176.6200.4205.42202262功02309228.6255.4263.45275250262282.4310.4319.4330331343355367394
