[www.staffempire.com]-CBT 4001-2005 J类法兰铸钢0.5MPa直角截止阀.pdf

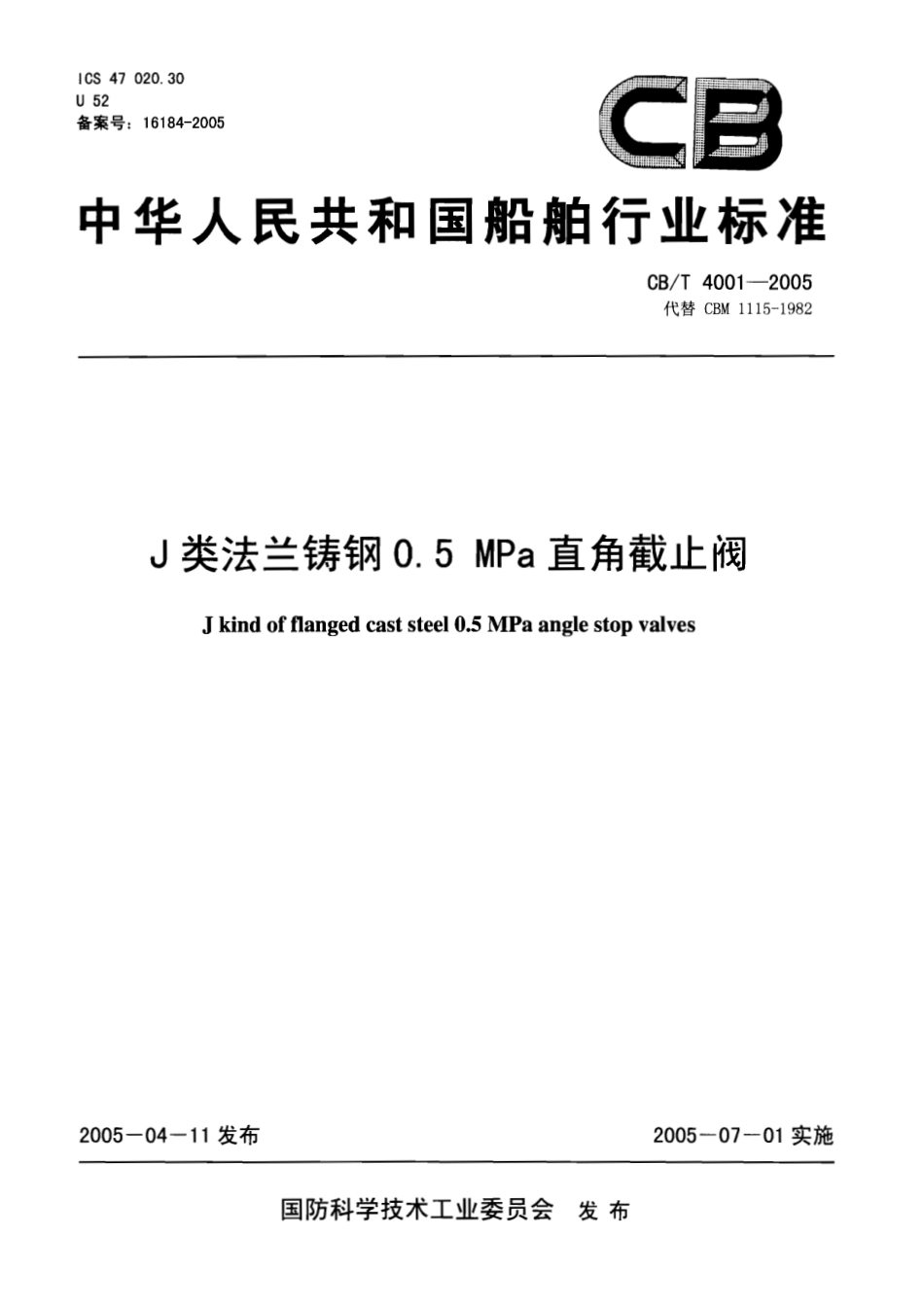

1Cs47020.30U52备案号：16184-2005中华人民共和国船舶行业标准CB/T4001-2005代替CBM1115-1982J类法兰铸钢0.5MPa直角截止阀J kind of flanged cast steel 0.5 MPa angle stop valves2005一04一11发布2005-07一01实施国防科学技术工业委员会发布CB/T4001-2005前言本标准修改采用日本C业标准ISF7312一1996船用铸钢5K角形阀（英文版）。本标准规定的法兰连接尺寸和密封面、阀门结构长度与零件尺寸、适用介质、最高工作压力与介质状态的关系等与JISF7312-致。在其他方面，本标准做了如下修改：a)将采用日本工业标准的阀门统称为J类阀门：b)把JISF7312一1996的船用铸钢5K角形阀确定为BJ型：)材料参照日本标准选用相近的国内材料。有关技术性差异已编入正文中，并在它们所涉及的条款的页边空白处用垂直单线标识。附录A列出了这些技术性差异的一览表以供参考。本标准的附录A为资料性附录。本标准自实施之日起代替CBM1115一19825kgf/cm铸钢直角截止阀。本标准由中国船舶工业集团公司提出。本标准由中国船舶工业综合技术经济研究院归口。本标准起草单位：中国船舶工业综合技术经济研究院、武昌造船厂、德庆阀门制造有限公司、宁波北仑船用阀门有限公司。本标准主要起草人：李正和、罗发元、梁春玲、谢道礼、王春芬、李炳文、冯伟祥。本标准有统一施工图样提供。本标准于1982年首次发布。1C8/T4001-2005图1BJ型截止阀表2截止阀的基本尺寸单位为毫米公称结构尺寸壁法兰手轮行通径重量DNLLAbTh.Akg2502753206411738534535530138178.022白23M203003103707481843039040032165275.03.3标记示例公称通径为250mm的J类法兰铸钢0.5MPa直角截止阀标记为：截止阀CB/T4001-2005BJ2504要求4.1材料截止阀的主要零件材料见表3。表3截止阀的主要零件材料材料零件名称名称牌号标准编号阀体、阀盖铸钢ZG230-450CCB/T772-1998阀杆铅黄钢HPb59-1GB/T5231-2001手轮灰铸铁HT200GB/T9439-1988填料压盖、阀盘铸青铜ZCuSn5Pb5Zn5GB/T1176-1987螺柱4.8级GB/T3098.1-2000碳钢螺母4级或5级GB/T3098.2-2000CB/T4001-2005表4截止阀型式检验和出厂检验的项目序号检验项目要求的章条号试验方法的章条号型式检验出厂检验铸件化学成分和力学性能4.15.12强度4.35.24.4.15.3.13密封性4.4.25.3.24尺寸公差3.2、4.55.4形位公差4.65.56外观.5.6注：“”表示必检项目孝不不护项目6.2.2检验样品数量截止阀型式检验的样品重为三个6.2.3判定规则截止阀所有样品全部检验项目符金要绿，判为型式检验合格：若有不符合要求的项目，应加倍取样复验：若复验仍有不符合要求的项目则判为型式检验不合格。6.3出厂检验6.3.1截止阀出检盟项日按表4规6.3.2出厂检验应逐个产品进行。6.3.3全部检验项目符合要求的截止阀判定出厂检验合格：铸件化学成分、力学性能试验若有不符合要求的截止阀，则类判为出厂检验不合格：其他项目的检验若有不符合要求的截止阀，允许返修后复验若复验仍不符合要求，判该截止阀出检验不合格。7标志和包装7.1截止阀的标志按B/3032的规定7.2截止阀的包装按B/T600-1991中6.26.4的规定。
