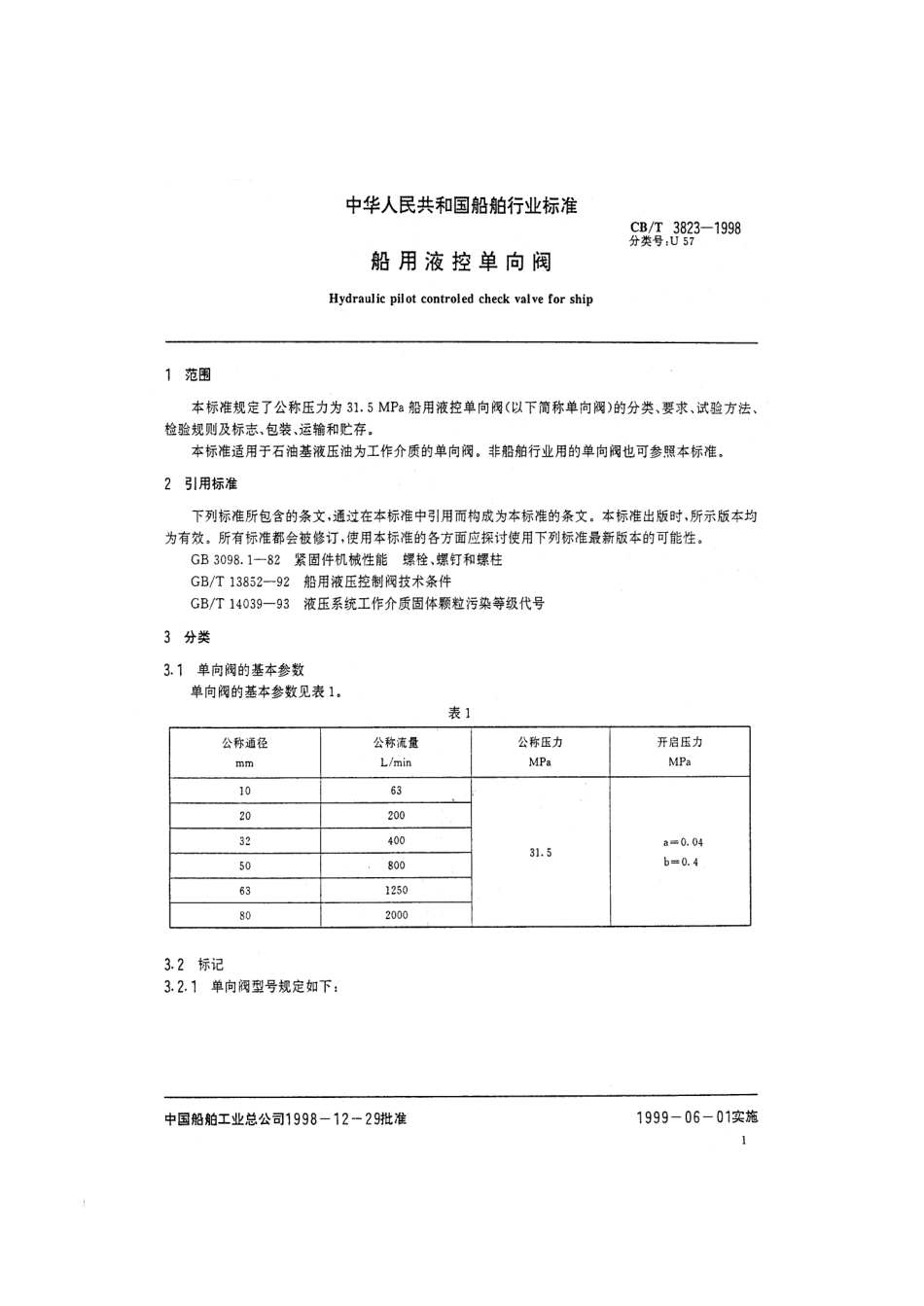

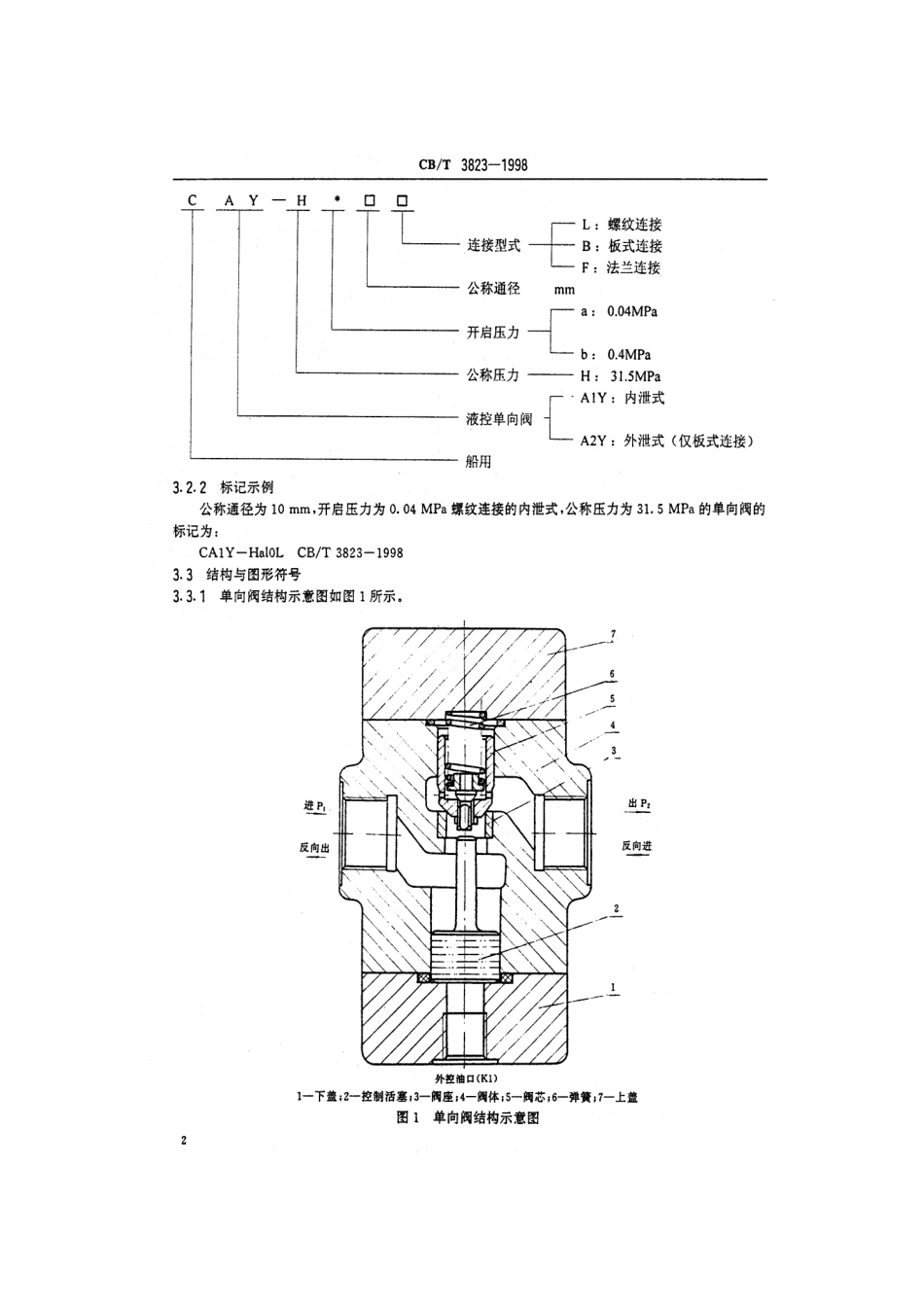

ICS47.020.30U57备案号：2441-1999C8中华人民共和国船舶行业标准CB/T3823-1998船用液控单向阀Hydraulic pilot controled check valve for ship1998-12-29发布1999-06-01实施中国船舶工业总公司发布中华人民共和国船舶行业标准CB/T3823-1998分类号：U57船用液控单向阀Hydraulic pilot controled check valve for ship1范围本标准规定了公称压力为31.5MPa船用液控单向阀（以下简称单向阀）的分类、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于石油基液压油为工作介质的单向阀。非船舶行业用的单向阀也可参照本标准。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方面应探讨使用下列标准最新版本的可能性。GB3098.1一82紧固件机械性能螺栓、螺钉和螺柱GB/T13852一92船用液压控制阀技术条件GB/T14039一93液压系统工作介质固体颗粒污染等级代号3分类3.1单向阀的基本参数单向阀的基本参数见表1。表1公称通径公称流量公称压力开启压力mmL/minMPaMPa1063202003240031.5a=0.0450800b=0.46312508020003.2标记3.2.1单向阀型号规定如下：中国船舶工业总公司1998一12一29批准1999-06-01实施1CB/T3823-1998CAY一H*口L：螺纹连接连接型式B:板式连接F:法兰连接公称通径mma:0.04MPa开启压力b:0.4MPa公称压力H:31.5MPaAIY:内泄式液控单向阀A2Y:外泄式（仅板式连接）船用3.2.2标记示例公称通径为10mm,开启压力为0.04MPa螺纹连接的内泄式，公称压力为31.5MPa的单向阀的标记为：CA1Y-HaloL CB/T 3823-19983.3结构与图形符号3.3.1单向阀结构示意图如图1所示。进B出反向出反向进外控油口(K1)1一下盖：2一控制活塞3一阀座：4一阀体：5一阀芯：6一弹簧：7一上普图1单向阀结构示意图2CB/T3823-19983.3.2单向阀图形符号如图2所示。图2单向阀图形符号3.4连接型式及尺寸单向阀的连接型式分为螺纹连接、板式连接和法兰连接三种。3.4.1螺纹连接的单向阀进、出油口连接尺寸见图3和表2。0图3表2mm公通通径0Ld1015M221.5-6H204417M332-6H3223M48X2-6H3.4,2板式连接的单向阀安装底板连接尺寸见图4和表3。CB/T3823-1998L4-Md深图5表4mm公称通径LdMi3260.185.030.0M14-6H22.05083.4120.046.0M20-6H30.063102.5140.055.0M20-6H30.080113.1155.066.0M24-6H36.03.4.4螺纹连接，法兰连接的单向阀外控油口(K1)连接尺寸见图6。14-SIXbIW图64技术要求4.1单向阀主要零件的材料应符合表5要求，也可用性能与表5规定等效的其他材料。
