加气混凝土砌块砌体轻质石膏抹灰的关键工序分析.pdf

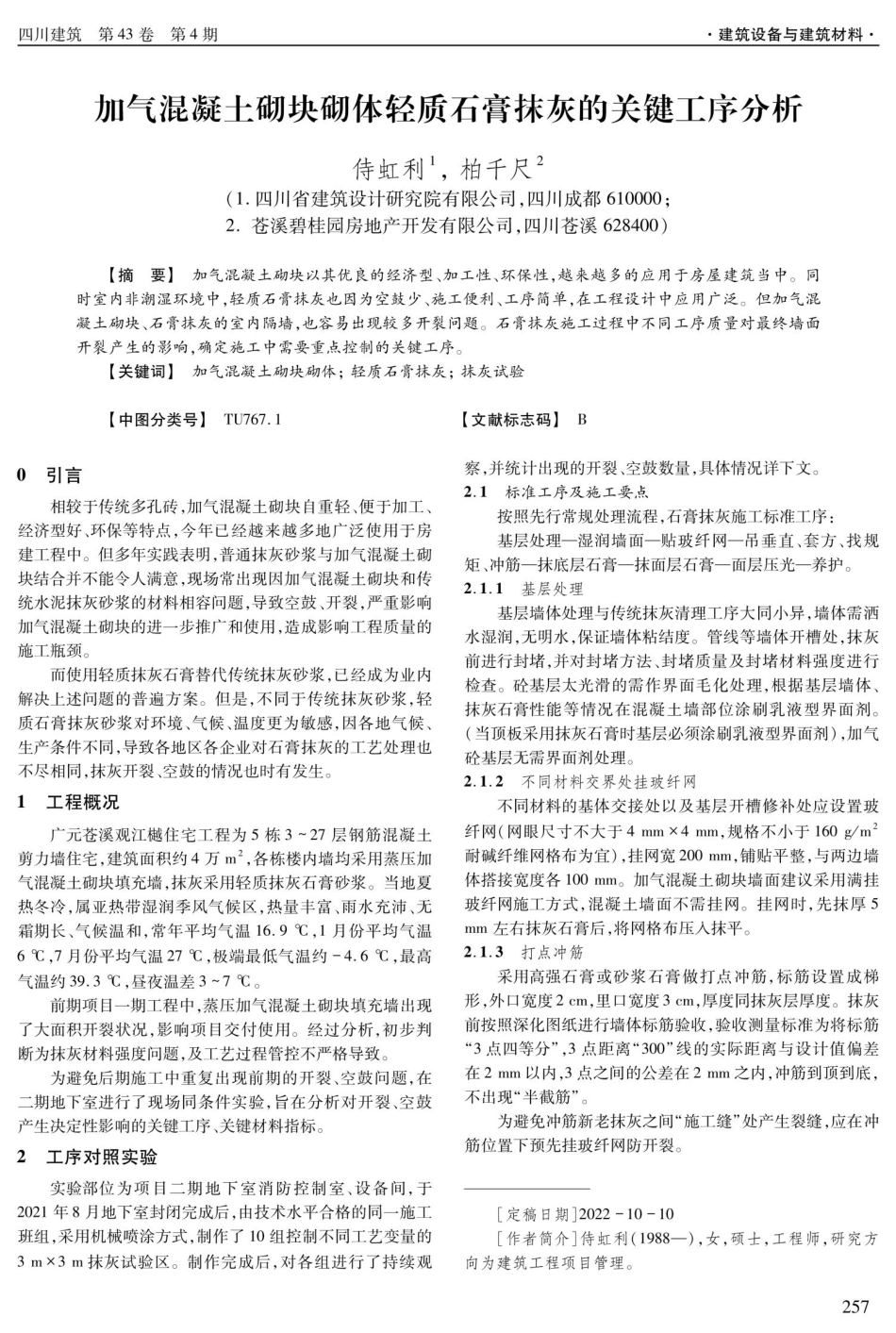

四川建筑第43 卷第4期建筑设备与建筑材料加气混凝土砌块砌体轻质石膏抹灰的关键工序分析侍虹利，柏千尺（1.四川省建筑设计研究院有限公司，四川成都6 10 0 0 0；2.苍溪碧桂园房地产开发有限公司，四川苍溪6 2 8 40 0）【摘要】加气混凝土砌块以其优良的经济型、加工性、环保性，越来越多的应用于房屋建筑当中。同时室内非潮湿环境中，轻质石膏抹灰也因为空鼓少、施工便利、工序简单，在工程设计中应用广泛。但加气混凝土砌块、石膏抹灰的室内隔墙，也容易出现较多开裂问题。石膏抹灰施工过程中不同工序质量对最终墙面开裂产生的影响，确定施工中需要重点控制的关键工序。【关键词】加气混凝土砌块砌体；轻质石膏抹灰；抹灰试验【中图分类号】TU767.10引言相较于传统多孔砖，加气混凝土砌块自重轻、便于加工、经济型好、环保等特点，今年已经越来越多地广泛使用于房建工程中。但多年实践表明,普通抹灰砂浆与加气混凝土砌块结合并不能令人满意，现场常出现因加气混凝土砌块和传统水泥抹灰砂浆的材料相容问题,导致空鼓、开裂，严重影响加气混凝土砌块的进一步推广和使用,造成影响工程质量的施工瓶颈。而使用轻质抹灰石膏替代传统抹灰砂浆，已经成为业内解决上述问题的普遍方案。但是，不同于传统抹灰砂浆,轻质石膏抹灰砂浆对环境、气候、温度更为敏感，因各地气候、生产条件不同，导致各地区各企业对石膏抹灰的工艺处理也不尽相同，抹灰开裂、空鼓的情况也时有发生。1工程概况广元苍溪观江越住宅工程为5栋3 2 7 层钢筋混凝土剪力墙住宅，建筑面积约4万m，各栋楼内墙均采用蒸压加气混凝土砌块填充墙，抹灰采用轻质抹灰石膏砂浆。当地夏热冬冷，属亚热带湿润季风气候区，热量丰富、雨水充沛、无霜期长、气候温和，常年平均气温16.9，1月份平均气温6,7 月份平均气温2 7，极端最低气温约-4.6，最高气温约3 9.3，昼夜温差3 7。前期项目一期工程中，蒸压加气混凝土砌块填充墙出现了大面积开裂状况，影响项目交付使用。经过分析，初步判断为抹灰材料强度问题，及工艺过程管控不严格导致。为避免后期施工中重复出现前期的开裂、空鼓问题，在二期地下室进行了现场同条件实验，旨在分析对开裂、空鼓产生决定性影响的关键工序、关键材料指标。2工序对照实验实验部位为项目二期地下室消防控制室、设备间，于2021年8 月地下室封闭完成后，由技术水平合格的同一施工班组，采用机械喷涂方式，制作了10 组控制不同工艺变量的3m3m抹灰试验区。制作完成后,对各组进行了持续观【文献标志码】B察，并统计出现的开裂、空鼓数量，具体情况详下文。2.1标准工序及施工要点按照先行常规处理流程，石膏抹灰施工标准工序：基层处理一湿润墙面一贴玻纤网一吊垂直、套方、找规矩、冲筋一抹底层石膏一抹面层石膏一面层压光一养护。2.1.1基层处理基层墙体处理与传统抹灰清理工序大同小异,墙体需洒水湿润,无明水，保证墙体粘结度。管线等墙体开槽处,抹灰前进行封堵,并对封堵方法、封堵质量及封堵材料强度进行检查。砼基层太光滑的需作界面毛化处理，根据基层墙体、抹灰石膏性能等情况在混凝土墙部位涂刷乳液型界面剂。（当顶板采用抹灰石膏时基层必须涂刷乳液型界面剂），加气砼基层无需界面剂处理。2.1.2不同材料交界处挂玻纤网不同材料的基体交接处以及基层开槽修补处应设置玻纤网（网眼尺寸不大于4mm4mm，规格不小于16 0 g/m耐碱纤维网格布为宜），挂网宽2 0 0 mm，铺贴平整，与两边墙体搭接宽度各10 0 mm。加气混凝土砌块墙面建议采用满挂玻纤网施工方式，混凝土墙面不需挂网。挂网时，先抹厚5mm左右抹灰石膏后,将网格布压人抹平。2.1.3打点冲筋采用高强石膏或砂浆石膏做打点冲筋，标筋设置成梯形，外口宽度2 cm，里口宽度3 cm，厚度同抹灰层厚度。抹灰前按照深化图纸进行墙体标筋验收，验收测量标准为将标筋“3点四等分”,3 点距离“3 0 0”线的实际距离与设计值偏差在2 mm以内,3 点之间的公差在2 mm之内,冲筋到顶到底，不出现“半截筋”。为避免冲筋新老抹灰之间“施工缝”处产生裂缝，应在冲筋位置下预先挂玻纤网防开裂。定稿日期 2 0 2 2-10-10作者简介侍虹利（19 8 8 一），女，硕士，工程师，研究方向为建筑工程项目管理。257建筑设备与建筑材料2.1.4抹灰施工先抹灰打底，用木抹子搓压毛糙，以保证灰层之间的粘结，初凝后再面层抹灰罩面。抹灰时，从上到下用灰板和抹子将料浆批抹在墙上，用尺板或刮杠紧贴标筋刮平压实，做到墙面平直。底层抹灰与基层之间、面层抹灰与底层抹灰之间均要求粘接牢固，无空鼓、脱皮。根据冲筋厚度分层抹灰，第1遍抹灰完成干燥后，第2遍抹灰前需剔除墙面产生的“气泡”，分层抹灰宜间隔时间24h以上。将底层粉刷石膏用尺板或刮杠紧贴冲筋上下刮平,每次厚度10 mm以内,达到墙面垂直度和平整要求。使用面层粉刷石膏，用水拌合。使用腻子刮板或小号抹子可直接在基层上批抹,厚度为1 2 mm。压光应在终凝前进行（以手指按压表面不出现明显压痕为好），一般在面层抹灰后45min左右进行，过早会出现气泡，过迟不宜压光。2.2实验组及对照组设置为了进行有效的变量控制实验，本次实验根据标准工艺流程，对以下集中变量进行了控制，并设置了总计10 组实对照组对照组0做法基层材料抹灰强度基层湿润、底层石膏挂网抹灰厚度阳光通风注：“-”表示该对照组该条件同对照组0。2.3实验结果除了过程中每隔1个月记录裂缝发展情况外，最终于2022年9 月完成了最终结果记录，各实验、对照组均经历了1年1个月时间，经过一冬一夏，裂缝情况基本趋于稳定，不再进一步发展。按照裂缝宽度不小于0.1mm，长度大于10cm,空鼓面积大于5cm5cm,对各组3 m3m范围内，空鼓、开裂情况进行了统计，统计结果如表2 所示。表2实验结果统计对照组对照实验实验实验实验 实验实验实验实验实验情况组123456789开裂/处211848437109空鼓/处0128003204合计222012846910132.4实验分析经过统计,发现对抹灰缺陷影响最大的3 项因素分别为：抹灰石膏砂浆强度（缺陷占比2 7.2 7%）7 天养护期通风258四川建筑第43 卷第4期验。进行实验的变量：（1)基层材料：蒸压加气混凝土砌块；页岩多孔砖。（2)抹灰强度：抹灰、基层强度差别不大于2 MPa;抹灰、基层强度差别大于2 MPa。（3）底层石膏：基层清理、湿润后，涂刷底层粉刷石膏；基层清理后，未经湿润，未涂刷底层粉刷石膏。（4)玻纤加强网：玻纤网满挂；玻纤网仅在剪力墙、砌体墙交接处挂网；基层交接处、冲筋下挂网。(5)抹灰厚度：分层抹灰，每次不超过10 mm,压人玻纤网；分层抹灰，不压人玻纤网；抹灰厚度2 0 mm。(6)养护期阳光：阳光未直射;7 d内阳光直射。(7)养护期通风：7 d内门窗关闭禁止通风；7 d内自由通风。本次实验涵盖石膏抹灰整个工艺流程，从基层选择、抹灰材料选择、基层处理、挂网处理、抹灰控制、养护等各个方面，对影响抹灰空鼓、开裂的因素进行实验，从而找到关键工序。实验分组及各组处理措施见表1。表1实验组、对照组设置明细实验1实验2加气块页岩多孔砖砌块强度差砌块强度差值小于2 MPa值大于2 MPa有满挂10mm、分层、压网7d内未直射7d内不通风实验3实验4实验5无仅交接交接处、处挂网冲筋挂网10mm、分不分层、层、不压网不压网直射通风控制（缺陷占比16.6 7%）、是否设置底层石膏（缺陷占比15.15%），见图1和表3。相较于抹灰石膏砂浆强度、养护期通风、养护期日照、底层石膏设置等影响较大的因素，基层材料采用页岩砖、超厚抹灰处未层层压网对最终成品质量影响较小（缺陷占比均不超过10%）。值得注意的是，相较于冲筋下挂网（缺陷频次4次），采用满挂玻纤网（缺陷频次2 次）措施能降低缺陷发生频率，但效果不明显。后续施工中，可考虑将满挂玻纤网调整为冲筋下挂网，优化成本。3开裂、空鼓关键工序原因分析3.1基层、抹灰层材料强度差别过大本次实验选用的石膏砂浆，为一期二期不同厂家供应，均满足规范要求。其中一期砂浆强度较标准许可值提高100%,进一步检测发现,较高的强度值也导致材料延性降低,拉伸粘接强度要远小于强度值交底的石膏砂浆。剔除面层抹灰层后，出现贯通整个抹灰层的裂缝，且裂缝长度较长（大于50 cm）。分析确认为基层砌体在温度作用实验6实验7实验：实验9侍虹利，柏千尺：加气混凝土砌块砌体轻质石膏抹灰的关键工序分析100%90%80%70%60%50%40%30%20%10%0%砌块强养护期未设置养护期超厚抹灰货仅交接超厚抹灰交接处度差值内未控底层石内阳光未分层、处挂网分层，但冲筋挂2MPa制通风膏图1累计百分率表3累计百分率统计频次/次统计（与对照因素组差值）砌块强度差值大于2 MPa18养护期内未控制通风11未设置底层石膏10养护期内阳光直射8超厚抹灰未分层、未压网7仅交接处挂网6超厚抹灰分层，但不压网4交接处、冲筋挂网2合计66下，导致抹灰层温度应力增大，而较低粘接强度的抹灰砂浆不能有效协同变形，最终导致抹灰层拉裂。3.2养护期内直射阳光、通风在养护期内，过强的日照以及环境温度、通风，导致抹灰面层水分快速蒸发。虽然石膏抹灰砂浆有较强的保水性能，但是抹灰层水分蒸发过快，仍会导致面层干缩加剧，造成干缩裂缝。实验中，养护措施采取不到位的实验组8、实验组9,均产生了不同程度的开裂，表现为非贯通、不规则的表面裂纹。3.3不同材料基层接缝加气块砌体孔隙率大，吸水性强，造成普通砂浆在加气块砌体填充墙上表现较差，不能充分水化，导致最终抹灰空鼓严重。而石膏抹灰砂浆属于保水性较强的材料，在加气块砌体填充墙上的表现明显优于普通砂浆，有效降低空鼓发生概率2-3 。但是在施工中，仍应注意基层湿润和使用底层石膏砂浆的重要性。在实验组3 中,空鼓产生的频次是所有实验组中最高的（缺陷频次8 次），且空鼓范围明显增大,判断为干燥的加气块砌体将抹灰水分吸走，导致石膏砂浆不能有效水化，最终造成空鼓。直射压网不压网网缺陷比累计百例/%分率/%27.2727.2716.6743.9415.1559.0912.1271.2110.6181.829.0990.916.0696.973.03100.00一4结论本次实验确认了在石膏抹灰施工过程中,抹灰材料强度选择、养护期环境条件控制、底层石膏使用等几个因素，为质量控制的关键因素,应在后续的施工中重点控制。基于实验结果，对加气混凝土砌块砌体轻质石膏抹灰施工，提出几点建议：(1)石膏抹灰检测增加延性性能检测,并优先选择延性更好的材料；且不过分追求抹灰强度值，防止后期产生因砌体、抹灰变形不协调，导致的应力增加，产生裂缝。（2)养护期7 天内关闭房间门窗，对阳光直射区域进行遮蔽处理，防止抹灰水分过快蒸发，导致表面裂缝。（3）使用保水性能更好的底层石膏抹灰，施工前湿润基层砌体，减缓加气块对水分的吸收，确保抹灰充分水化。（4)满挂玻纤网可有效降低裂缝发生率，在成本许可的情况下，可以考虑使用。但同时也可以考虑不同基层交接处压网、冲筋下压网的处理措施，也可以提高抹灰的抗裂能力。（5)建议施工过程加强对关键工序的管控，可以安排专人跟进，或者设置关键工序停滞检查点，确保关键工序执行到位。1江北平谈墙体加气混凝土砌块施工质量的控制J四川建材,2 0 10(6):2-4.2杨广磊蒸压加气混凝土砌块墙体施工质量控制J散装水泥,2 0 2 2(1):40 -42.3白现革，文志华浅析加气混凝土砌块墙面抹灰裂缝原因及处理措施J.河南建材，2 0 13（3）：9 3-9 5.参考文献259
