继电保护中的故障与应对措施分析.pdf

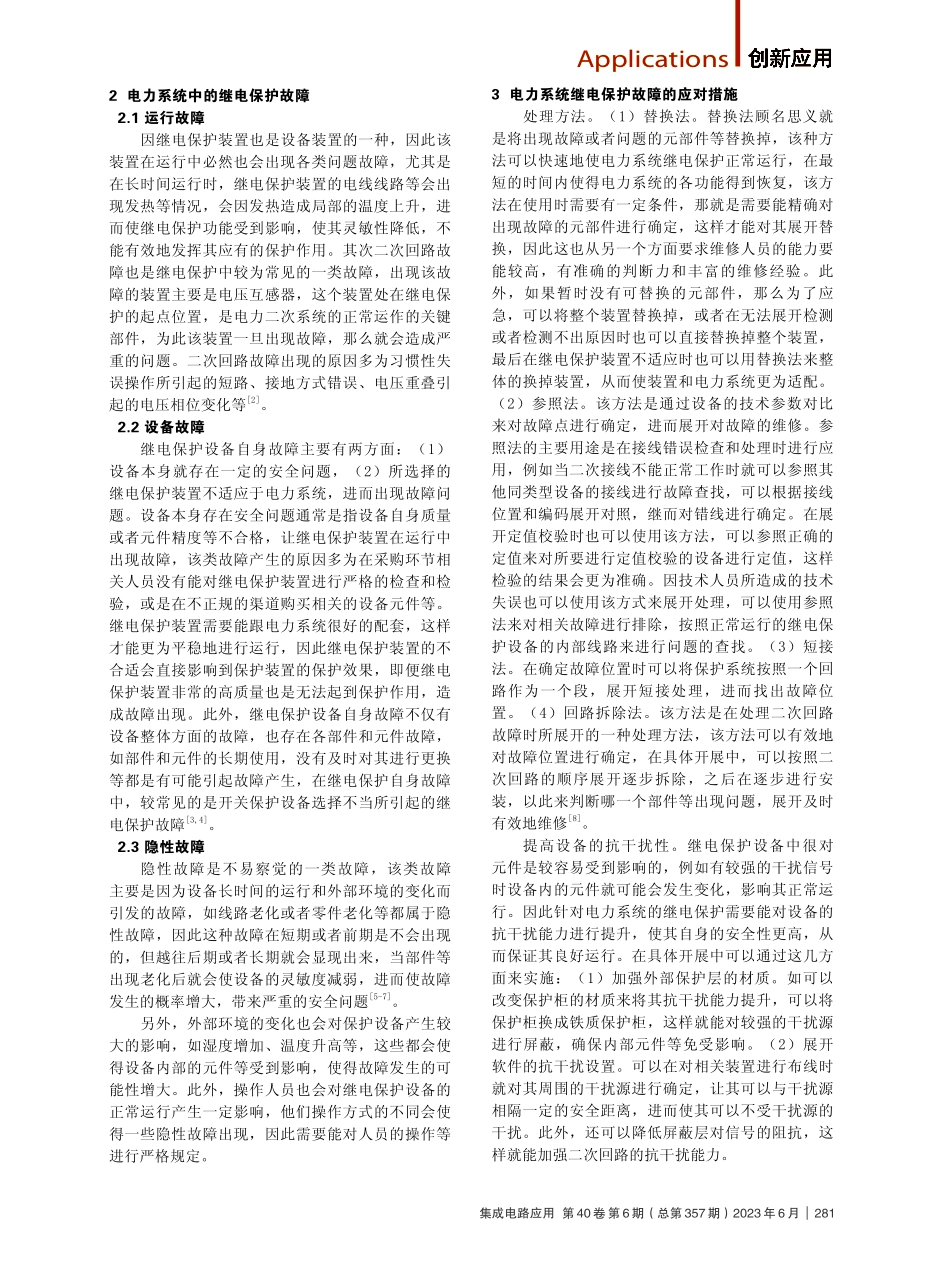

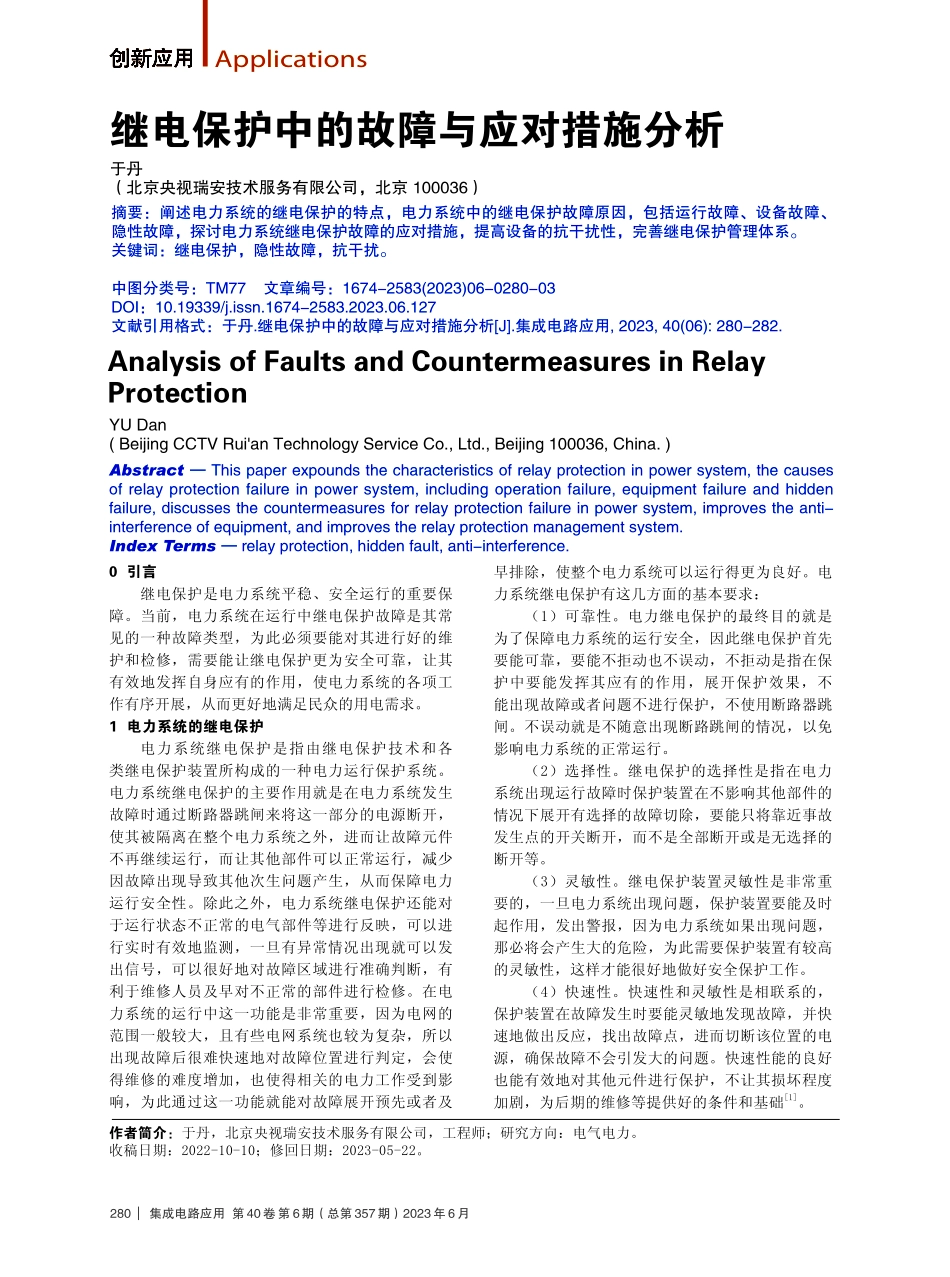

280 集成电路应用 第 40 卷 第 6 期（总第 357 期）2023 年 6 月Applications创新应用早排除，使整个电力系统可以运行得更为良好。电力系统继电保护有这几方面的基本要求：（1）可靠性。电力继电保护的最终目的就是为了保障电力系统的运行安全，因此继电保护首先要能可靠，要能不拒动也不误动，不拒动是指在保护中要能发挥其应有的作用，展开保护效果，不能出现故障或者问题不进行保护，不使用断路器跳闸。不误动就是不随意出现断路跳闸的情况，以免影响电力系统的正常运行。（2）选择性。继电保护的选择性是指在电力系统出现运行故障时保护装置在不影响其他部件的情况下展开有选择的故障切除，要能只将靠近事故发生点的开关断开，而不是全部断开或是无选择的断开等。（3）灵敏性。继电保护装置灵敏性是非常重要的，一旦电力系统出现问题，保护装置要能及时起作用，发出警报，因为电力系统如果出现问题，那必将会产生大的危险，为此需要保护装置有较高的灵敏性，这样才能很好地做好安全保护工作。（4）快速性。快速性和灵敏性是相联系的，保护装置在故障发生时要能灵敏地发现故障，并快速地做出反应，找出故障点，进而切断该位置的电源，确保故障不会引发大的问题。快速性能的良好也能有效地对其他元件进行保护，不让其损坏程度加剧，为后期的维修等提供好的条件和基础1。0 引言继电保护是电力系统平稳、安全运行的重要保障。当前，电力系统在运行中继电保护故障是其常见的一种故障类型，为此必须要能对其进行好的维护和检修，需要能让继电保护更为安全可靠，让其有效地发挥自身应有的作用，使电力系统的各项工作有序开展，从而更好地满足民众的用电需求。1 电力系统的继电保护电力系统继电保护是指由继电保护技术和各类继电保护装置所构成的一种电力运行保护系统。电力系统继电保护的主要作用就是在电力系统发生故障时通过断路器跳闸来将这一部分的电源断开，使其被隔离在整个电力系统之外，进而让故障元件不再继续运行，而让其他部件可以正常运行，减少因故障出现导致其他次生问题产生，从而保障电力运行安全性。除此之外，电力系统继电保护还能对于运行状态不正常的电气部件等进行反映，可以进行实时有效地监测，一旦有异常情况出现就可以发出信号，可以很好地对故障区域进行准确判断，有利于维修人员及早对不正常的部件进行检修。在电力系统的运行中这一功能是非常重要，因为电网的范围一般较大，且有些电网系统也较为复杂，所以出现故障后很难快速地对故障位置进行判定，会使得维修的难度增加，也使得相关的电力工作受到影响，为此通过这一功能就能对故障展开预先或者及作者简介：于丹，北京央视瑞安技术服务有限公司，工程师；研究方向：电气电力。收稿日期：2022-10-10；修回日期：2023-05-22。摘要：阐述电力系统的继电保护的特点，电力系统中的继电保护故障原因，包括运行故障、设备故障、隐性故障，探讨电力系统继电保护故障的应对措施，提高设备的抗干扰性，完善继电保护管理体系。关键词：继电保护，隐性故障，抗干扰。中图分类号：TM77 文章编号：1674-2583(2023)06-0280-03DOI：10.19339/j.issn.1674-2583.2023.06.127文献引用格式：于丹.继电保护中的故障与应对措施分析J.集成电路应用,2023,40(06):280-282.继电保护中的故障与应对措施分析于丹（北京央视瑞安技术服务有限公司，北京 100036）Abstract This paper expounds the characteristics of relay protection in power system,the causes of relay protection failure in power system,including operation failure,equipment failure and hidden failure,discusses the countermeasures for relay protection failure in power system,improves the anti-interference of equipment,and improves the relay protection management system.Index Terms relay protection,hidden fault,anti-interference.Analysis of Faults and Countermeasures in Relay ProtectionYU Dan(Beijing CCTV Ruian Technology Service Co.,Ltd.,Beijing 100036,China.)Applications 创新应用集成电路应用 第 40 卷 第 6 期（总第 357 期）2023 年 6 月 2812 电力系统中的继电保护故障 2.1 运行故障因继电保护装置也是设备装置的一种，因此该装置在运行中必然也会出现各类问题故障，尤其是在长时间运行时，继电保护装置的电线线路等会出现发热等情况，会因发热造成局部的温度上升，进而使继电保护功能受到影响，使其灵敏性降低，不能有效地发挥其应有的保护作用。其次二次回路故障也是继电保护中较为常见的一类故障，出现该故障的装置主要是电压互感器，这个装置处在继电保护的起点位置，是电力二次系统的正常运作的关键部件，为此该装置一旦出现故障，那么就会造成严重的问题。二次回路故障出现的原因多为习惯性失误操作所引起的短路、接地方式错误、电压重叠引起的电压相位变化等2。2.2 设备故障继电保护设备自身故障主要有两方面：（1）设备本身就存在一定的安全问题，（2）所选择的继电保护装置不适应于电力系统，进而出现故障问题。设备本身存在安全问题通常是指设备自身质量或者元件精度等不合格，让继电保护装置在运行中出现故障，该类故障产生的原因多为在采购环节相关人员没有能对继电保护装置进行严格的检查和检验，或是在不正规的渠道购买相关的设备元件等。继电保护装置需要能跟电力系统很好的配套，这样才能更为平稳地进行运行，因此继电保护装置的不合适会直接影响到保护装置的保护效果，即便继电保护装置非常的高质量也是无法起到保护作用，造成故障出现。此外，继电保护设备自身故障不仅有设备整体方面的故障，也存在各部件和元件故障，如部件和元件的长期使用，没有及时对其进行更换等都是有可能引起故障产生，在继电保护自身故障中，较常见的是开关保护设备选择不当所引起的继电保护故障3,4。2.3 隐性故障隐性故障是不易察觉的一类故障，该类故障主要是因为设备长时间的运行和外部环境的变化而引发的故障，如线路老化或者零件老化等都属于隐性故障，因此这种故障在短期或者前期是不会出现的，但越往后期或者长期就会显现出来，当部件等出现老化后就会使设备的灵敏度减弱，进而使故障发生的概率增大，带来严重的安全问题5-7。另外，外部环境的变化也会对保护设备产生较大的影响，如湿度增加、温度升高等，这些都会使得设备内部的元件等受到影响，使得故障发生的可能性增大。此外，操作人员也会对继电保护设备的正常运行产生一定影响，他们操作方式的不同会使得一些隐性故障出现，因此需要能对人员的操作等进行严格规定。3 电力系统继电保护故障的应对措施处理方法。（1）替换法。替换法顾名思义就是将出现故障或者问题的元部件等替换掉，该种方法可以快速地使电力系统继电保护正常运行，在最短的时间内使得电力系统的各功能得到恢复，该方法在使用时需要有一定条件，那就是需要能精确对出现故障的元部件进行确定，这样才能对其展开替换，因此这也从另一个方面要求维修人员的能力要能较高，有准确的判断力和丰富的维修经验。此外，如果暂时没有可替换的元部件，那么为了应急，可以将整个装置替换掉，或者在无法展开检测或者检测不出原因时也可以直接替换掉整个装置，最后在继电保护装置不适应时也可以用替换法来整体的换掉装置，从而使装置和电力系统更为适配。（2）参照法。该方法是通过设备的技术参数对比来对故障点进行确定，进而展开对故障的维修。参照法的主要用途是在接线错误检查和处理时进行应用，例如当二次接线不能正常工作时就可以参照其他同类型设备的接线进行故障查找，可以根据接线位置和编码展开对照，继而对错线进行确定。在展开定值校验时也可以使用该方法，可以参照正确的定值来对所要进行定值校验的设备进行定值，这样检验的结果会更为准确。因技术人员所造成的技术失误也可以使用该方式来展开处理，可以使用参照法来对相关故障进行排除，按照正常运行的继电保护设备的内部线路来进行问题的查找。（3）短接法。在确定故障位置时可以将保护系统按照一个回路作为一个段，展开短接处理，进而找出故障位置。（4）回路拆除法。该方法是在处理二次回路故障时所展开的一种处理方法，该方法可以有效地对故障位置进行确定，在具体开展中，可以按照二次回路的顺序展开逐步拆除，之后在逐步进行安装，以此来判断哪一个部件等出现问题，展开及时有效地维修8。提高设备的抗干扰性。继电保护设备中很对元件是较容易受到影响的，例如有较强的干扰信号时设备内的元件就可能会发生变化，影响其正常运行。因此针对电力系统的继电保护需要能对设备的抗干扰能力进行提升，使其自身的安全性更高，从而保证其良好运行。在具体开展中可以通过这几方面来实施：（1）加强外部保护层的材质。如可以改变保护柜的材质来将其抗干扰能力提升，可以将保护柜换成铁质保护柜，这样就能对较强的干扰源进行屏蔽，确保内部元件等免受影响。（2）展开软件的抗干扰设置。可以在对相关装置进行布线时就对其周围的干扰源进行确定，让其可以与干扰源相隔一定的安全距离，进而使其可以不受干扰源的干扰。此外，还可以降低屏蔽层对信号的阻抗，这样就能加强二次回路的抗干扰能力。282 集成电路应用 第 40 卷 第 6 期（总第 357 期）2023 年 6 月Applications创新应用加强对装置设备硬件的检查和维护。在保障继电保护的安全运行中，维修人员需要能展开定期检查，需要能对各连接点等进行仔细检查检测，确保各连接点连接正常，防止出现连接头松动、脱落等情况出现。对于螺栓所连接的位置也需要能认真检查，要能看其是否出现松动或是出现锈迹等，在检查中可以使用顺序、逆序、整组等检查方法，顺序检查就是按照从前到后、从外到内的顺序进行检查，如果不能确定故障出现位置时就可以逆序进行检查，可以由下至上查找原因，整组检查就是通过继电保护的运行原理来展开检查。外部的处理措施。（1）针对继电保护装置落灰或者有沉积等情况，检查人员需要能及时对其进行清理，保障绝缘体可以不受灰尘等外部因素影响，使其可以有效保障设备的运行平稳、正常。在具体的开展中，需要能有专业人士进行相关操作，不可随意安排人员展开清理，以免影响到继电保护设备的其他部件，也对清理人员的人身安全等进行确保。（2）技术人员需要能定期对保护设备进行检修，需要按照检修计划展开有效地检修工作，并且需要能让相关的技术人员的数量充足，让每个维修人员都能具备较高的维修能力，及时展开继电保护故障的排查和处理。（3）技术人员需要能按照相关要求有序地展开维修工作，技术人员在维修前就需要能对相关的规章制度熟悉掌握，合理合规地进行电力系统继电保护的各种检测，从而避免在工作开展中引起相关的安全问题，使运行可以更为平稳、安全。在检测工作开展中，技术人员应实时注意整个电力系统的负荷和电流情况，要能在安全的情况下展开各项工作，如果发现异常要能立刻停止相关工作，在排除异常后在继续进行开展。如果发现情况特别严重应立即关闭继电保护装置，避免保护回路出现危险情况。（4）记录故障原因。在电力系统继电保护设备运行的过程中，会出现各种各样的故障，因此相关的维修技术人员需要能定期进行维护，并且对保护设备的各方面情况做好记录，需要能对每次故障维修进行详细的记录和原因分析，使后续的维护工作可以有好的记录资料做以基础，进而更好地进行相关工作的开展。记录故障原因是保障继电保护设备平稳运行的一项重要工作内容，只有对故障原因进行详细、准确的记录，那么才能对继电保护设备的运行情况进行准确的总结，才能有针对性地展开检修计划地制定，才能让电力系统更为安全地进行运转9,10。完善继电保护管理体系。继电保护设备的平稳运行离不开各项保障措施的良好开展，而各项保障措施的良好开展又离不开管理体系的完善。因此在继电保护中必须要能完善相关的管理体系，要能从设备采购、设备安装等多个方面出发，让继电保护可以整体性提升安全性，让电力系统的运行安全得到好的确保。在实际工作中需要能加强各种设备的检验，要能对管理制度进行明确责任到人，要能让各项工作都能有据可查、有规可守，要能保证继电保护故障可以得到及时有效地解决，让电力安全可以得到很好地落实。另外，还需要能针对维修人员展开相关的培训，让其业务能力和绩效等挂钩，也可以通过外派或者经验交流等方式使其不断提升自身的能力水平，从而展开高质量的电力系统维修工作，使电力系统良性运行的同时，满足民众的用电需求，助力我国电力企业健康、可持续发展。4 结语电力系统中的继电保护有着重要作用，为此要能对其进行好的维护和检修，要能让继电保护的各类元件等都能有更好的质量，让其精度和灵敏度等可以更高，要能让继电保护的外部环境更好，使其可以不受外界影响，进而运行平稳。最后，在出现各类继电保护故障时，维修人员需要能及时地展开故障原因和位置的判断，运用合理的维修方法快速地进行维修工作，以便让继电保护可以及早恢复正常，让其可以正常发挥自身的保护作用，保障电力系统可以更为平稳的进行运行，让各方的影响都能降到最小。参考文献1 崔晓君,张辉.电力系统继电保护故障分析与处理措施J.技术与市场,2022,29(02):106-107.2 李剑峰,李岩.电力系统继电保护故障分析与处理措施J.现代工业经济和信息化,2022,12(10):258-259+262.3 赵永明,贾剑锋,刘欢.电力系统继电保护故障原因及处理技术分析J.内蒙古科技与经济,2021(06):112+114.4 刘志洪.广域继电保护及其故障元件判别问题的探讨J.电气技术与经济,2021(02):25-27.5 陈星田.智能变电站继电保护隐藏故障诊断与系统重构方法D.重庆：重庆大学,2015.6 苏建民.电力系统继电保护隐性故障分析J.大众标准化,2022(03):30-32.7 吴达嵩.继电保护的隐性故障模型分析J.电子技术,2021,50(01):184-185.8 牟文杰.电力系统继电保护故障分析与处理研究J.电子测试,2021(24):104-106.9 任杰,魏佳佳,董旭利.电力系统继电保护中的安全措施分析J.集成电路应用,2022,39(08):248-249.10 王恬.继电保护故障分析及处理措施探讨J.电气时代,2021(04):34-35.
