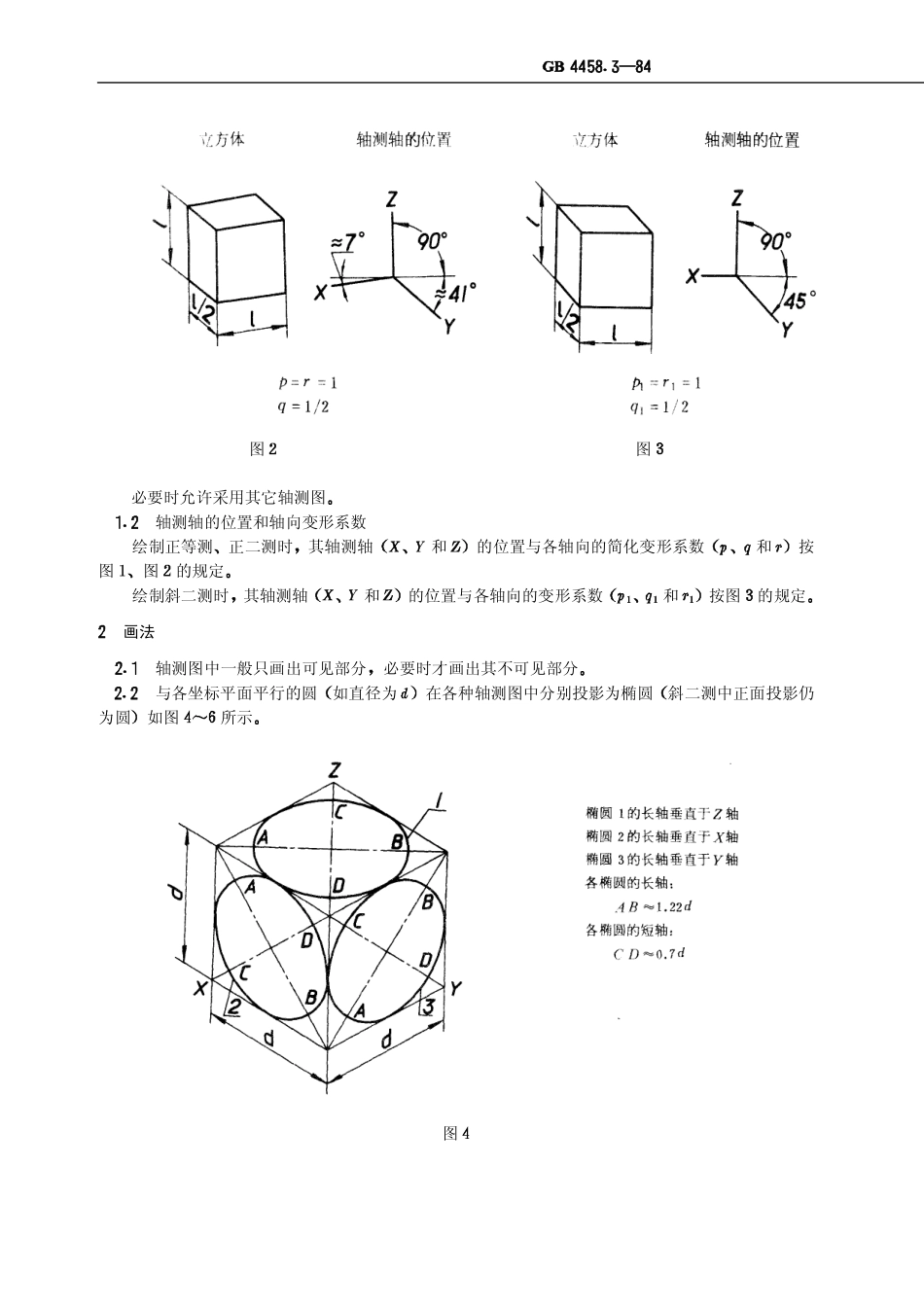

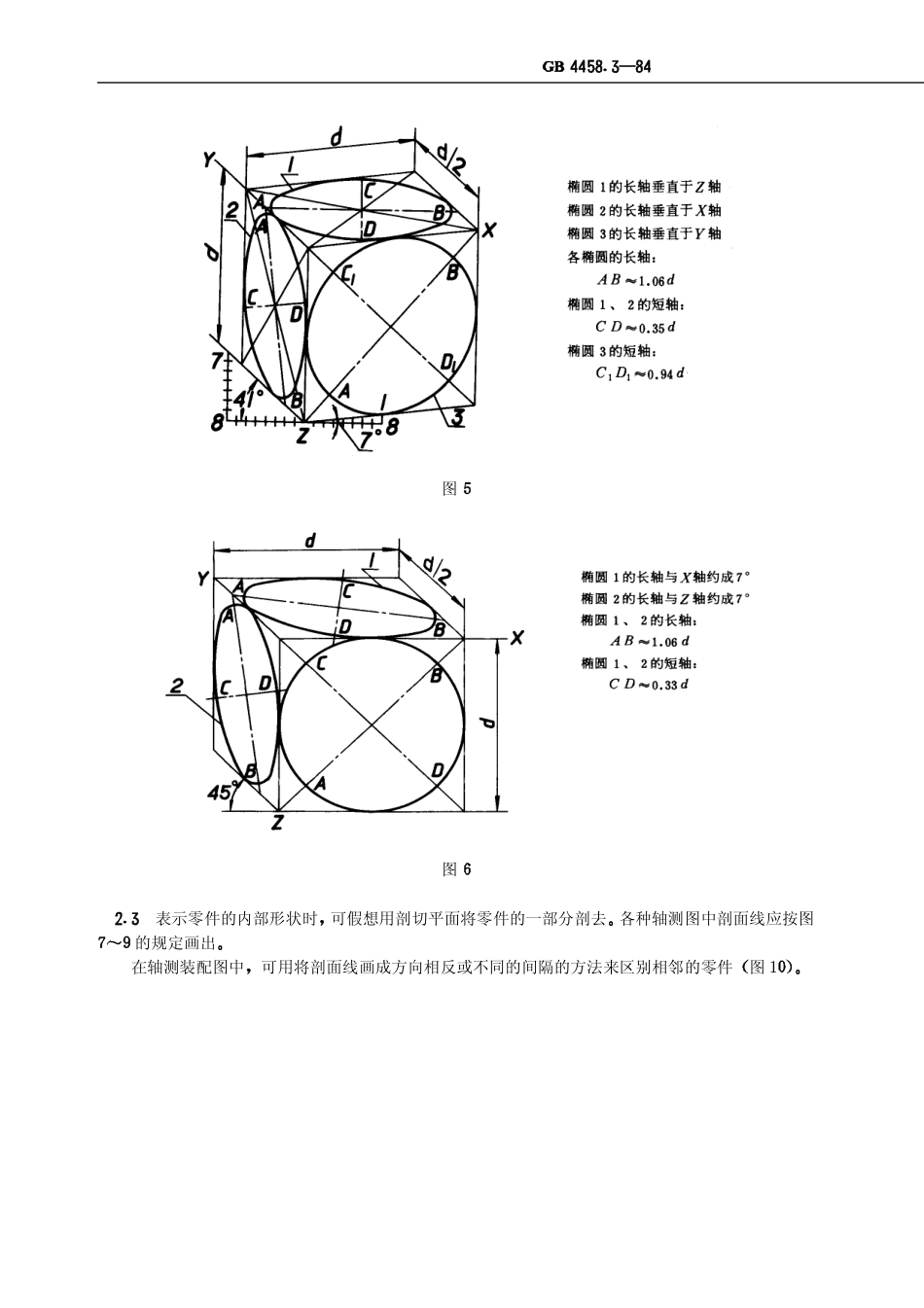

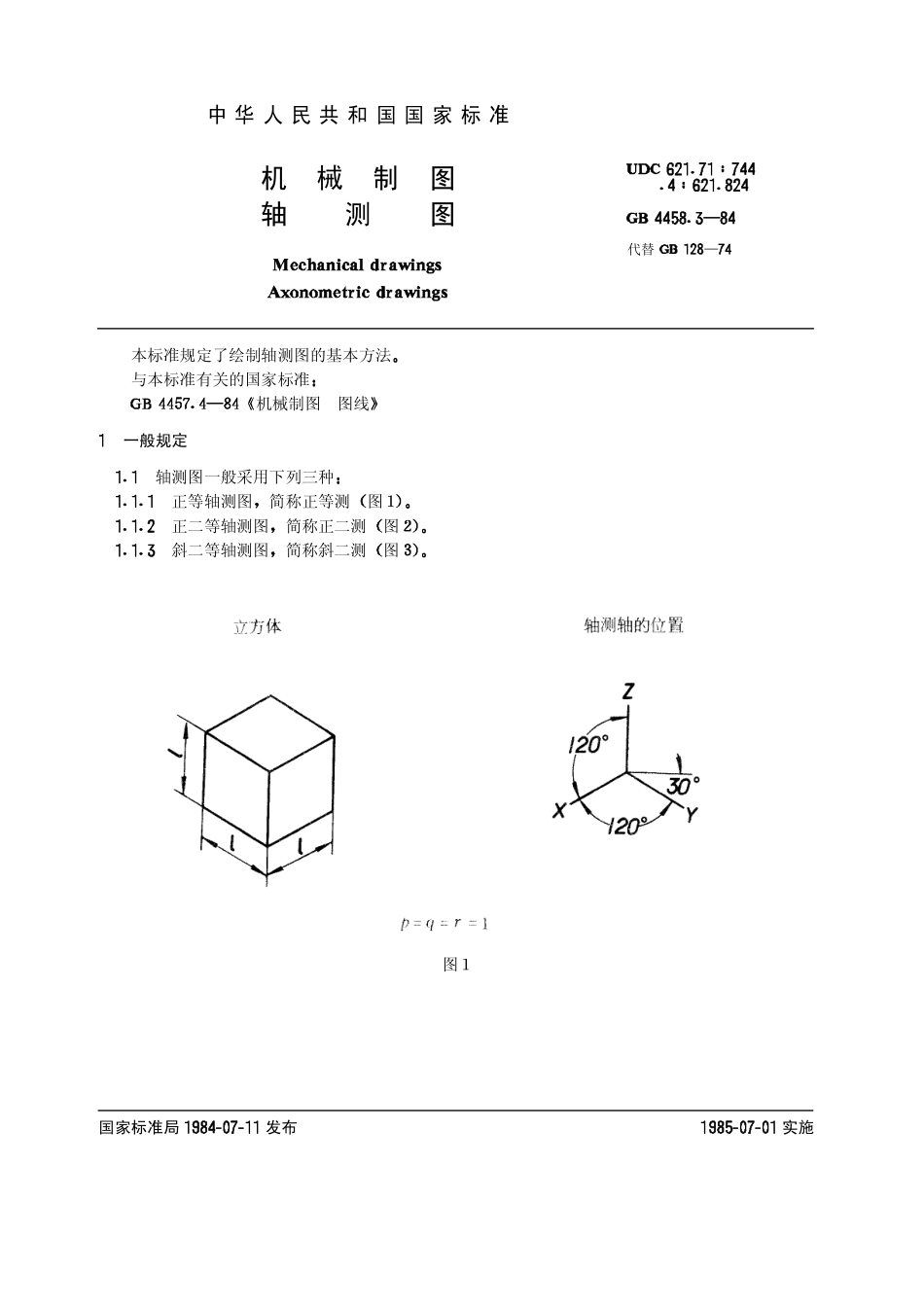

中 华 人 民 共 和 国 国 家 标 准机械制图轴测图代替本标准规定了绘制轴测图的基本方法与本标准有关的国家标准机械制图图线一般规定轴测图一般采用下列三种正等轴测图简称正等测图正二等轴测图简称正二测图斜二等轴测图简称斜二测图图国家标准局发布实施图图必要时允许采用其它轴测图轴测轴的位置和轴向变形系数绘制正等测正二测时其轴测轴和的位置与各轴向的简化变形系数和按图图的规定绘制斜二测时其轴测轴和的位置与各轴向的变形系数和按图的规定画法轴测图中一般只画出可见部分必要时才画出其不可见部分与各坐标平面平行的圆如直径为在各种轴测图中分别投影为椭圆斜二测中正面投影仍为圆如图所示图图图表示零件的内部形状时 可假想用剖切平面将零件的一部分剖去 各种轴测图中剖面线应按图的规定画出在轴测装配图中可用将剖面线画成方向相反或不同的间隔的方法来区别相邻的零件图图图图图剖切平面通过零件的肋或薄壁等结构的纵向对称平面时 这些结构都不画剖面符号 而用粗实线将它与邻接部分分开 图在图中表现不够清晰时 也允许在肋或薄壁部分用细点表示被剖切部分图图图表示零件中间折断或局部断裂时 断裂处的边界线应画波浪线 并在可见断裂面内加画细点以代替剖面线图图图在轴测装配图中当剖切平面通过轴销螺栓等实心零件的轴线时这些零件应按未剖切绘制尺寸注法轴测图的线性尺寸一般应沿轴测轴方向标注尺寸数值为零件的基本尺寸尺寸数字应按相应的轴测图形标注在尺寸线的上方尺寸线必须和所标注的线段平行尺寸界线一般应平行于某一轴测轴当在图形中出现字头向下时应引出标注将数字按水平位置注写图图图图标注圆的直径 尺寸线和尺寸界线应分别平行于圆所在平面内的轴测轴 标注圆弧半径或较小圆的直径时尺寸线可从或通过圆心引出标注但注写数字的横线必须平行于轴测轴图图图标注角度的尺寸线应画成与该坐标平面相应的椭圆弧角度数字一般写在尺寸线的中断处字头向上图图附录轴测管路示意图画法参考件轴测示意图中的各种管路一律用粗实线绘制曲折的空间管道 凡在与水平投影面平行的面内倾斜 画上与轴平行的细实线 凡在与水平投影面垂直的面内倾斜画上与轴平行的细实线见图图交叉的空间管路在轴测图上相交时被遮住的管路应断开绘制如图管路图中管道的连接形式阀旋塞等附件的画法按机械制图示意图中表示管路零件附件及热力工程卫生工程仪器与器械的规定符号中所规定的符号绘成轴测示意符号这些符号必须在轴测管路示意图上列表说明如图轴测管路示意图举例图图附录轴 测 分 解 图参考件分离的零件按装拆顺序排列在相应的轴线位置上如图所示不同零件应编不同的号可在零件表面上进行润饰轴测分解图示例见图
