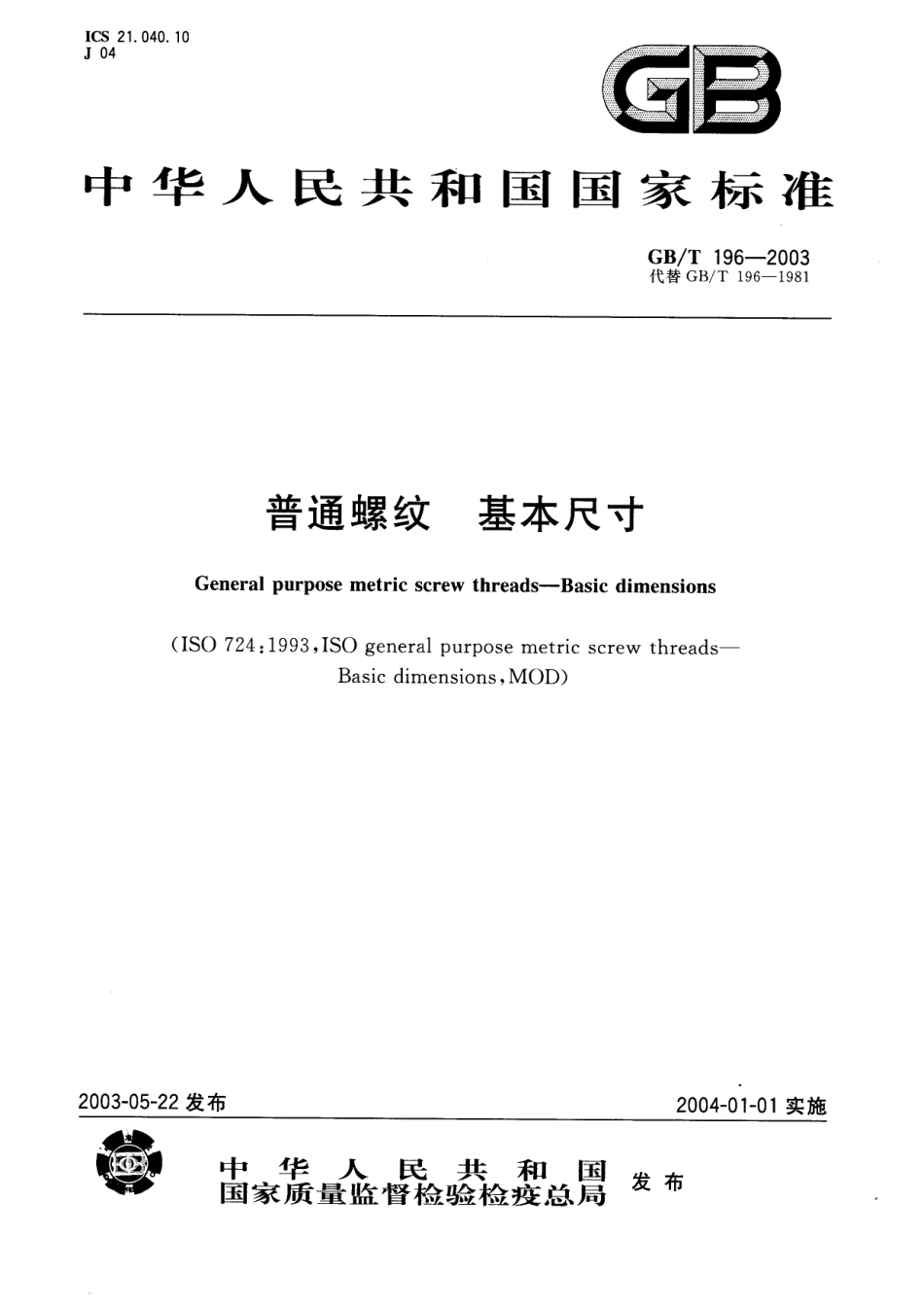

GBT196-2003普通螺纹基本尺寸.pdf

GB/T196-2003前言本标准修改采用IS0724:1993IS0一般用途米制螺纹一基本尺寸（英文版）。我国标准与IS0标准不存在技术性差异。GB/T14791一1993螺纹术语与IS05408:1983圆柱螺纹术语有差异。螺纹可以分为圆柱螺纹与圆锥螺纹；密封螺纹与非密封螺纹；机械紧固螺纹与传动螺纹；对称牙型螺纹与非对称牙型螺纹。目前IS05408标准仅仅规定了圆柱螺纹（部分机械紧固螺纹和部分传动螺纹）的术语，远远无法满足实际生产的使用需求。我国参照日本、美国、英国和俄罗斯等国的做法，制定了适用于各种主要螺纹的螺纹术语标准，即我国螺纹术语标准的技术内容比较全面，它已包含了IS0螺纹术语标准的那部分技术内容。本标准代替GB/T196一1981普通螺纹基本尺寸。本标准与GB/T196一1981相比，有螺纹规格的变化。具体规格变化情况见GB/T193一2003。本标准为普通螺纹系列标准中的基本尺寸标准。普通螺纹系列标准包括：一GB/T192一2003普通螺纹基本牙型：GB/T193一2003普通螺纹直径与螺距系列；GB/T9144一2003普通螺纹优选系列；GB/T1414一2003普通螺纹管路系列；GB/T196一2003普通螺纹基本尺寸：GB/T197一2003普通螺纹公差：GB/T2516一2003普通螺纹极限偏差：-GB/T15756一1995普通螺纹极限尺寸：一GB/T9145一2003普通螺纹中等精度、优选系列的极限尺寸；GB/T9146-一2003普通螺纹粗糙精度、优选系列的极限尺寸。本标准是建立普通螺纹公差、极限偏差和极限尺寸标准的基础。本标准由全国螺纹标准化技术委员会(SAC/TCI08)提出并归口。本标准负责起草单位：机械科学研究院。本标准主要起草人：李晓滨。本标准于1963年首次发布，1981年第一次修订。GB/T196-2003普通螺纹基本尺寸1范围本标准依据GB/T192一2003和GB/T193一2003规定了普通螺纹（一般用途米制螺纹）的基本尺寸。本标准适用于一般用途的机械紧固螺纹联接，其螺纹本身不具有密封功能。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T192-2003普通螺纹基本牙型(ISO68-1:l998,ISO general purpose screw threads-Basic profile-Part 1:Metric screw threads,MOD)GB/T193一2003普通螺纹直径与螺距系列(ISO261:l998,IS0 general purpose metric screwthreads-General plan,MOD)GB/T14791螺纹术语(neq IS05408:1983)3术语和定义GB/T14791所规定的术语和定义适用于本标准。4代号D一内螺纹的基本大径（公称直径）；d一外螺纹的基本大径（公称直径）：D2一内螺纹的基本中径；d2一外螺纹的基本中径；D一内螺纹的基本小径：d1一-外螺纹的基本小径；H一原始三角形高度；P一螺距。5基本尺寸各直径的所处位置见图1，其基本尺寸值应符合表1的规定。图1基本尺寸yGB/T196-2003表1内的螺纹中径和小径值是按下列公式计算的，计算数值需圆整到小数点后的第三位。D,=D-2gH=D-0.6495P,dz=d-2XH=d-0.6495P;8D=D-2XH=D-1.0825P:8d,=d-28H=d-1.0825P其中：H=号P-0.86025404P.表1基本尺寸单位为毫米公称直径(大径)螺距中径小径D、dPD2、d2D、d0.250.8380.72910.20.8700.7830.251.10.9380.8290.20.9700.8830.251.0381.20.9290.21.0700.9831.40.31.2051.0750.21.2701.1830.351.61.3731.2210.21.4701.3830.351.81.5731.4210.21.6701.58320.41.7401.5670.251.8381.7292.20.451.9081.7130.252.0381.9290.452.2082.52.0130.352.2732.1210.52.6752.4590.352.7732.6210.63.1103.52.8500.353.2733.1210.73.5453.2420.53.6753.4592GB/T196-2003表1（续）单位为毫米公称直径螺距(大径)中径小径PD、dD、dD、d0.754.54.0133.6880.54.1753.9590.84.48054.1340.54.6754.4595.50.55.1754.95915.3504.91760.755.5135.18816.35075.9170.756.5136.1881.257.1886.647817.3506.9170.757.5137.1881.258.1887.64718.3507.9170.758.5138.1881.59.0268.3761.25109.1888.64719.3508.9170.759.5139.1881.510.0269.376210.3509.9170.7510.51310.1881.7510.86310.1061.511.02610.3761.2511.18810.647111.35010.917212.70111.8351.51413.02612.3761.2513.18812.647113.35012.917151.514.02613.376114.35013.9173GB/T196一2003表1（续）单位为毫米公称直径螺距(大径)中径小径D、dD2、d2D、d214.70113.835161.515.02614.376115.35014.9171.51716.02615.376116.35015.9172.516.37615.29418216.70115.8351.517.02616.376117.35016.9172.518.37617.29420218.70117.8351.519.02618.37619.35018.9172.520.37619.2942220.70119.8351.521.02620.376121.35020.91722.05120.75224222.70121.8351.523.02622.37623.35022.917223.70122.835251.524.02623.376124.35023.917261.525.02624.376325.05123.75222725.70124.8351.526.02625.37626.35025.917226.70125.835281.527.02626.37627.35026.9174
