[www.staffempire.com]-JBT 53167-1999 球阀产品质量分等.pdf

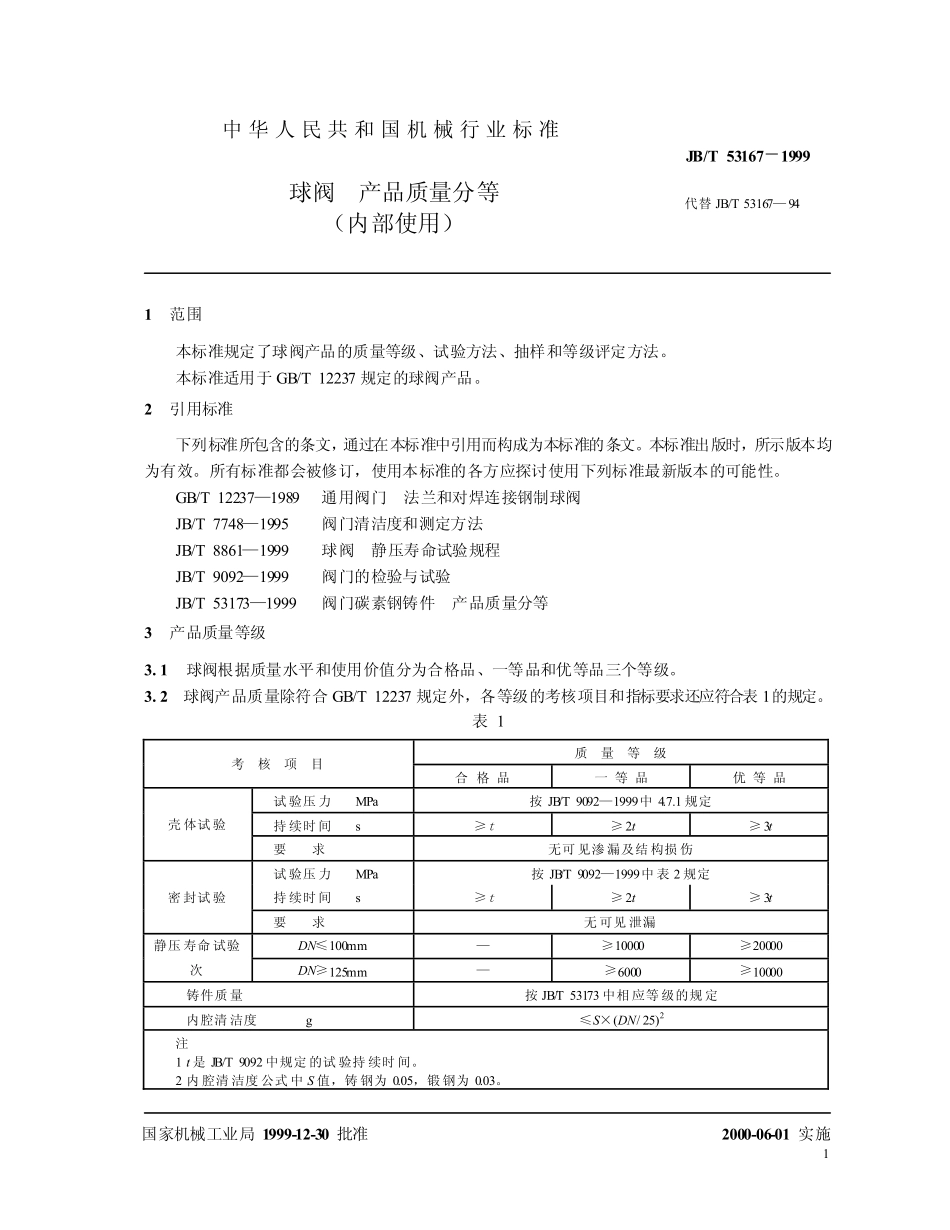

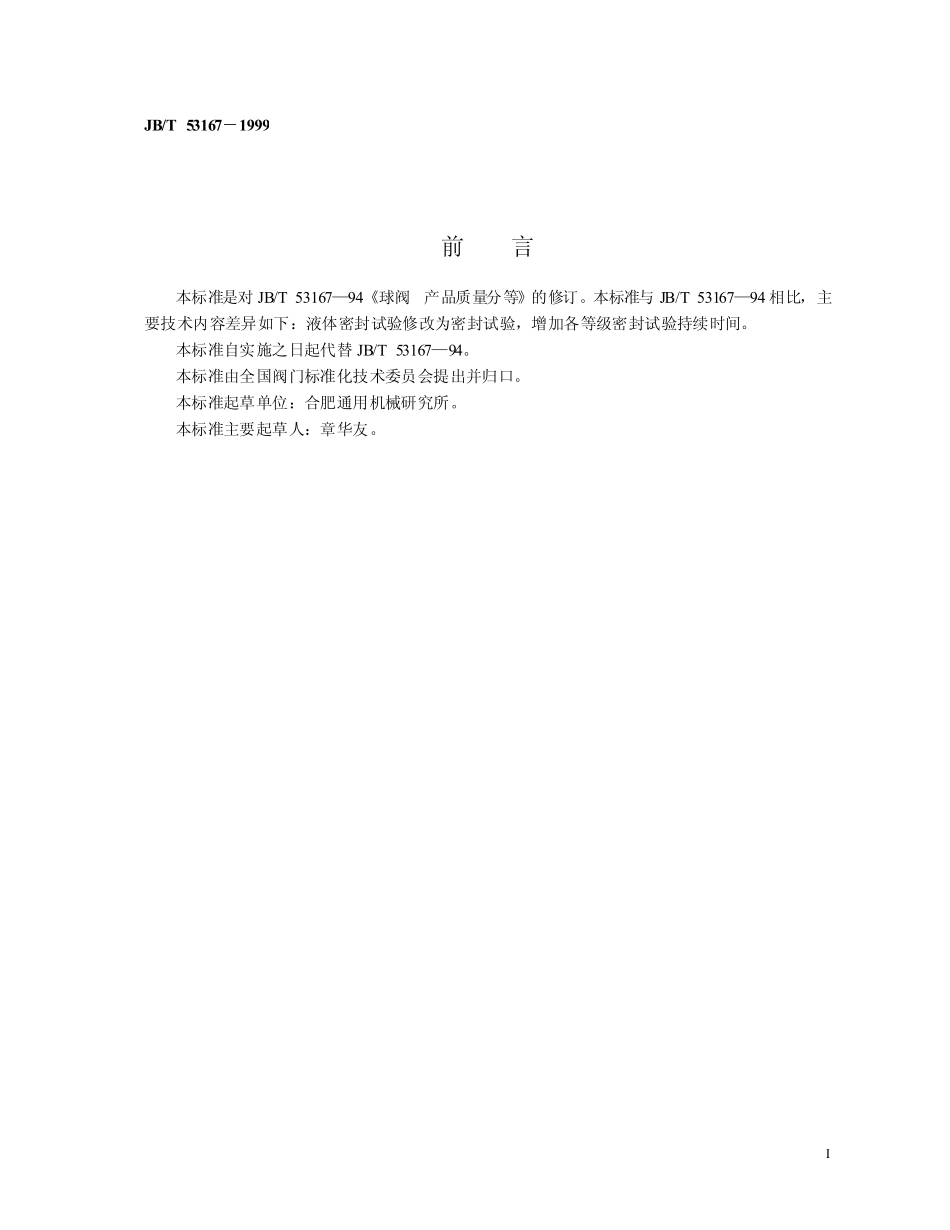

J16 JB/T 531671999 球阀 产品质量分等（内部使用）1999-12-30 发布 2000-06-01 实施国 家 机 械 工 业 局 发 布 I前 言 本标准是对 JB/T 5316794球阀 产品质量分等的修订。本标准与 JB/T 5316794相比，主要技术内容差异如下：液体密封试验修改为密封试验，增加各等级密封试验持续时间。本标准自实施之日起代替 JB/T 5316794。本标准由全国阀门标准化技术委员会提出并归口。本标准起草单位：合肥通用机械研究所。本标准主要起草人：章华友。JB/T 531671999 1 1 范围 本标准规定了球阀产品的质量等级、试验方法、抽样和等级评定方法。本标准适用于 GB/T 12237 规定的球阀产品。2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 122371989 通用阀门 法兰和对焊连接钢制球阀 JB/T 77481995 阀门清洁度和测定方法 JB/T 88611999 球阀 静压寿命试验规程 JB/T 90921999 阀门的检验与试验 JB/T 531731999 阀门碳素钢铸件 产品质量分等 3 产品质量等级 3.1 球阀根据质量水平和使用价值分为合格品、一等品和优等品三个等级。3.2 球阀产品质量除符合 GB/T 12237 规定外，各等级的考核项目和指标要求还应符合表 1的规定。表 1 质 量 等 级 考 核 项 目 合 格 品 一 等 品 优 等 品 试验压力 MPa 按 JB/T 90921999中 4.7.1 规定 持续时间 s t 2t 3t 壳体试验 要 求 无可见渗漏及结构损伤 试验压力 MPa 按 JB/T 90921999中表 2 规定 持续时间 s t 2t 3t 密封试验 要 求 无可见泄漏 DN100mm 10000 20000 静压寿命试验 次 DN125mm 6000 10000 铸件质量 按 JB/T 53173 中相应等级的规定 内腔清洁度 g S(DN/25)2 注 1 t是 JB/T 9092 中规定的试验持续时间。2 内腔清洁度公式中 S 值，铸钢为 0.05，锻钢为 0.03。国家机械工业局 1999-12-30 批准 中 华 人 民 共 和 国 机 械 行 业 标 准 球阀 产品质量分等（内部使用）JB/T 531671999 代替 JB/T 5316794 2000-06-01 实施 JB/T 531671999 24 试验方法 4.1 壳体试验和密封试验按 JB/T 9092 的规定。4.2 静压寿命试验按 JB/T 8861的规定。4.3 内腔清洁度的测定按 JB/T 7748的规定。5 抽样和等级评定方法 5.1 抽样办法按 GB/T 122371989 中 7.2.2的规定。5.2 寿命试验应从已抽检的台数中任选一台。5.3 合格品、一等品和优等品的检测结果应达到相应质量等级的规定，不允许再次抽样。JB/T 531671999 中 华 人 民 共 和 国 机 械 行 业 标 准 球阀 产品质量分等（内部使用）JB/T 531671999*机 械 科 学 研 究 院 出 版 发 行 机 械 科 学 研 究 院 印 刷 （北京首体南路 2 号 邮编 100044）*开本 8801230 1/16 印张 1/2 字数 6,000 2000年 6月第一版 2000 年 6 月第一次印刷 印数 1500 定价 10.00元 编号 991554 机械工业标准服务网：http:/www.JB
