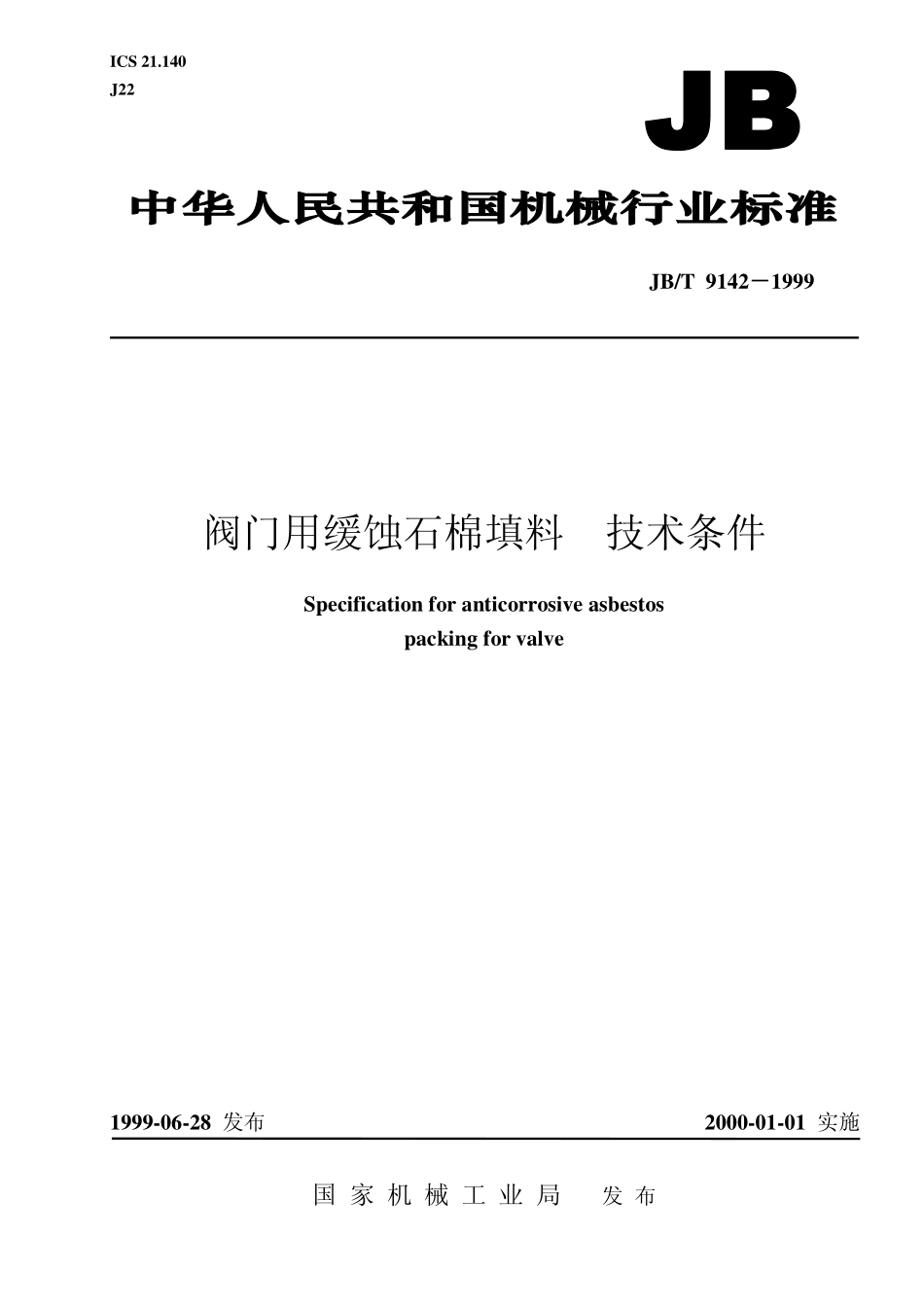

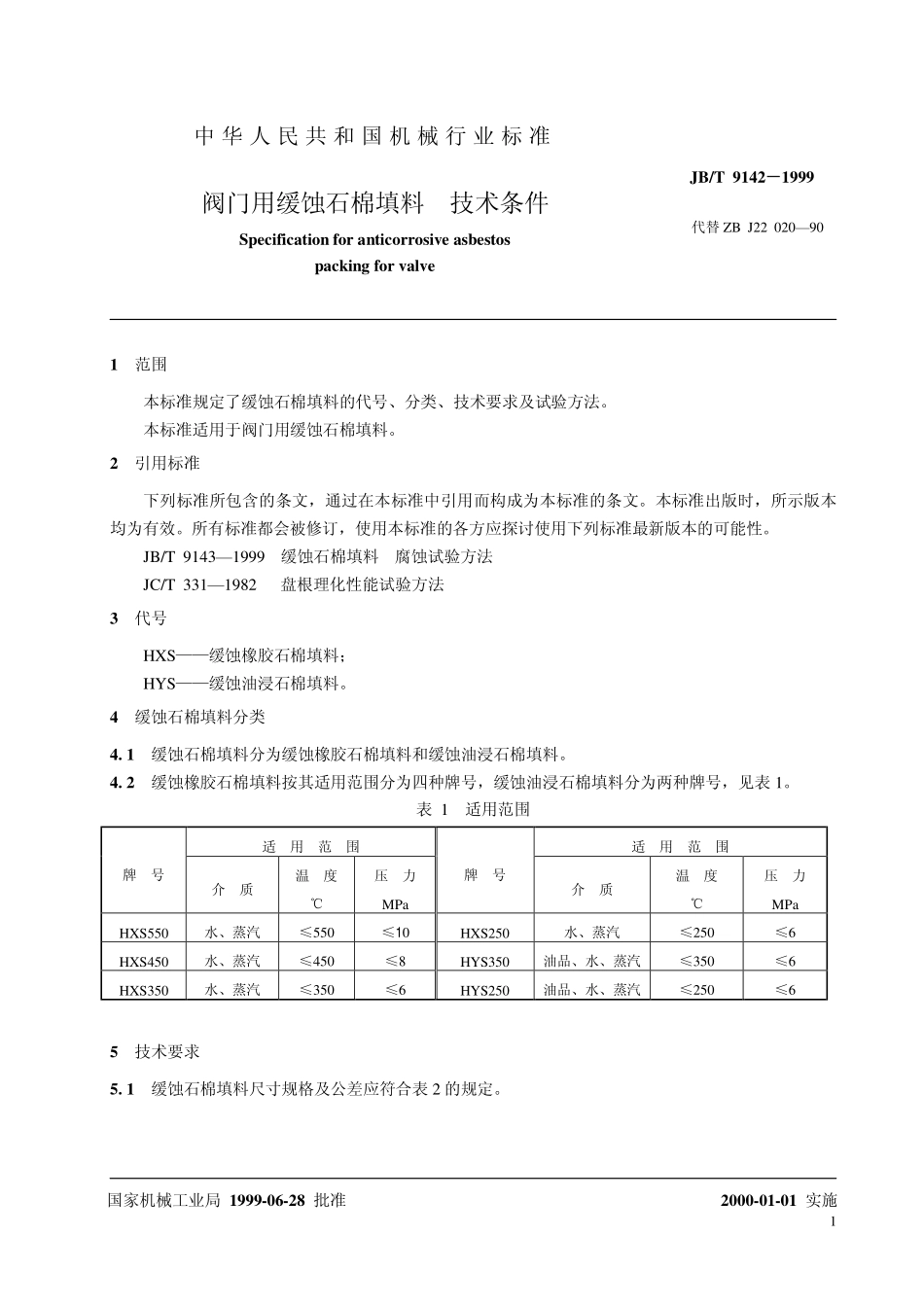

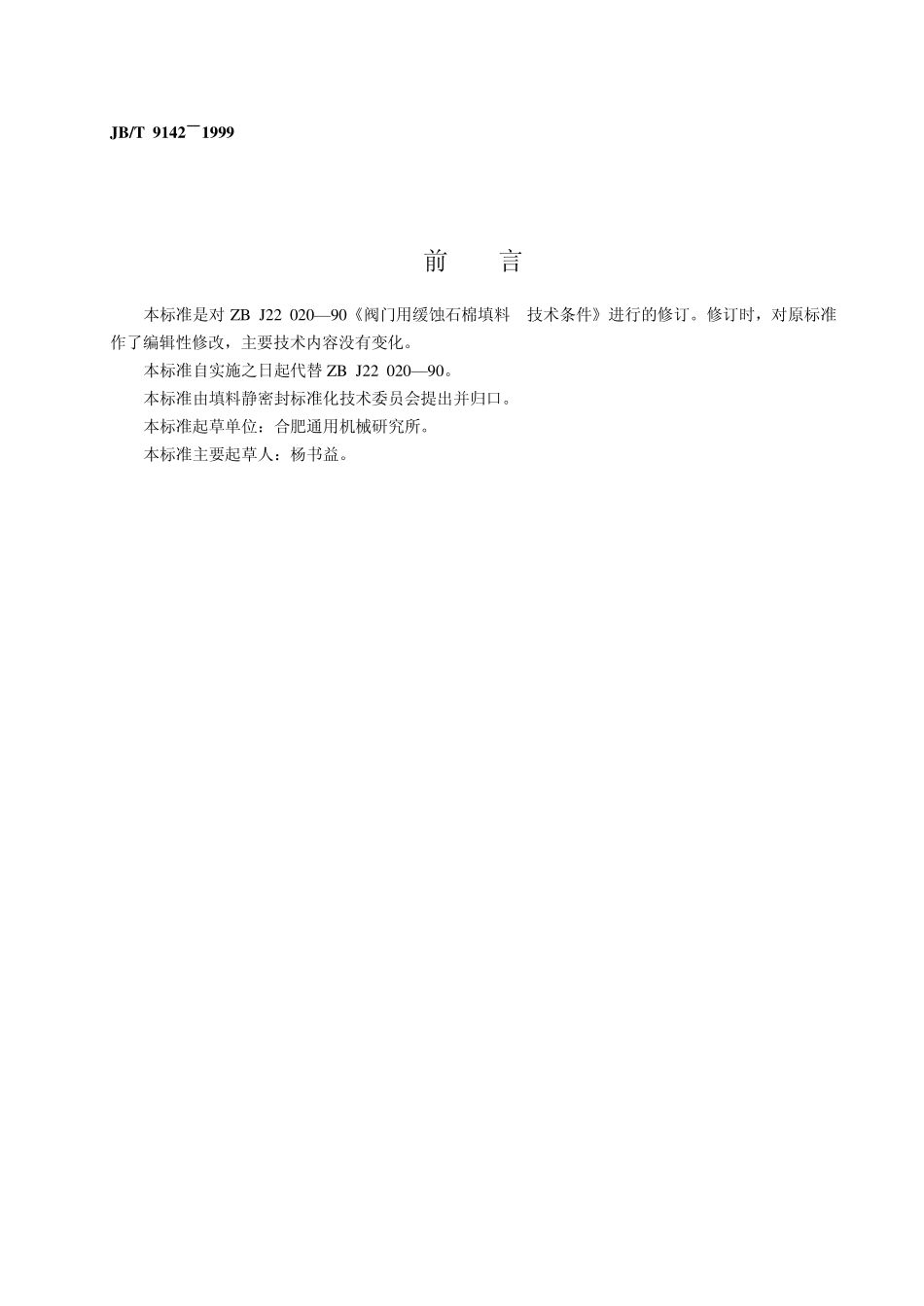

ICS 21.140J22JB/T 91421999阀门用缓蚀石棉填料 技术条件Specification for anticorrosive asbestospacking for valve1999-06-28 发布2000-01-01 实施国 家 机 械 工 业 局 发 布前 言本标准是对 ZB J22 02090阀门用缓蚀石棉填料 技术条件进行的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。本标准自实施之日起代替 ZB J22 02090。本标准由填料静密封标准化技术委员会提出并归口。本标准起草单位：合肥通用机械研究所。本标准主要起草人：杨书益。JB/T 11 范围本标准规定了缓蚀石棉填料的代号、分类、技术要求及试验方法。本标准适用于阀门用缓蚀石棉填料。2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T 91431999 缓蚀石棉填料 腐蚀试验方法JC/T 3311982 盘根理化性能试验方法3 代号HXS缓蚀橡胶石棉填料；HYS缓蚀油浸石棉填料。4 缓蚀石棉填料分类4.1 缓蚀石棉填料分为缓蚀橡胶石棉填料和缓蚀油浸石棉填料。4.2 缓蚀橡胶石棉填料按其适用范围分为四种牌号，缓蚀油浸石棉填料分为两种牌号，见表 1。表 1 适用范围适 用 范 围适 用 范 围牌 号介 质温 度压 力MPa牌 号介 质温 度压 力MPaHXS550水、蒸汽55010HXS250水、蒸汽2506HXS450水、蒸汽4508HYS350油品、水、蒸汽3506HXS350水、蒸汽3506HYS250油品、水、蒸汽25065 技术要求5.1 缓蚀石棉填料尺寸规格及公差应符合表 2 的规定。国家机械工业局 1999-06-28 批准中 华 人 民 共 和 国 机 械 行 业 标 准阀门用缓蚀石棉填料 技术条件Specification for anticorrosive asbestospacking for valveJB/T 91421999代替 ZB J22 020902000-01-01 实施JB/T 914219992表 2 尺寸规格及公差阀杆直径D填料宽B填料高H公差阀杆直径D填料宽B填料高H公差阀杆直径D填料宽B填料高H公差 824 6.055103.0266012286510.00.4144.03270163675185.00.340 8.08013.0204490226.00.45010.00.416.00.65.2 缓蚀石棉填料的密度应不小于 0.9 g/cm3，夹金属丝的缓蚀石棉填料密度应不小于 1.1 g/cm3。5.3 缓蚀石棉填料的腐蚀性能，在温度 552、相对湿度 95%3%的工况下，经 524 h 试验，不应对 35 钢产生腐蚀。5.4 缓蚀石棉填料表面应平整，石墨应均匀分布，不应沾污尘土杂质，不应有分层，金属粉剂不应脱落、不匀，外露线头、跳线 10 m内不得超过一处。外皮搭合处必须紧密贴合，并不允许位于螺旋或圆盘的内侧。5.5 缓蚀橡胶石棉填料的烧失量应符合表 3 的规定。表 3 烧失量%牌 号烧 失 量牌 号烧 失 量HXS55026HXS35035HXS45030HXS250425.6 缓蚀石棉填料耐温失量应符合表 4 的规定。表 4 耐温失量%牌 号有无金属丝耐温失量牌 号有无金属丝耐温失量HXS550有10HXS250有20HXS450有15HYS350无20HXS350有17HYS250无225.7 缓蚀油浸石棉填料的浸渍剂（包括石墨及缓蚀剂）含量应为 25%45%。5.8 缓蚀石棉填料应卷成螺旋状或圆盘形，螺旋的内径应不小于填料规格的 5 倍，成盘的填料每盘允许有一段不小于 1 m的短段。JB/T 9142199936 试验方法6.1 缓蚀石棉填料的规格，用精确度为 0.02 mm 的游标卡尺从两个互相垂直方向测定，由填料的任何一点作为起点，每隔 1 m测量一次，取三处的算术平均值作为试验结果。6.2 缓蚀石棉填料密度、烧失量、耐温失量、浸渍剂含量的测定，均按 JC/T 331 的规定。6.3 缓蚀石棉填料的腐蚀试验按 JB/T 9143 的规定。7 检验规则7.1 每盘缓蚀石棉填料都应做外观、尺寸检查。7.2 缓蚀石棉填料的检验项目，按 5.15.8 的规定。7.3 同一牌号、同一规格的产品以 200 kg 为一批，不足 200 kg 按一批计。在每批中，任取经外观检验合格的产品三盘，在每盘中截取长度不小于 0.50 m做理化性能试验，10 mm 以下规格的试样长度可按试验需要截取。7.4 缓蚀石棉填料在原材料、配方、工艺等均不变化的情况下，制造单位每月应做一次腐蚀试验。7.5 检验结果如有任何一项指标不合格时，应取加倍数量的试样对该项目复验，如复验结果仍不合格，该批产品应作为不合格品。8 标志、包装及贮存8.1 每箱产品都应有装箱单，装箱单上应注明：a)制造厂名称和商标；b)产品名称；c)产品规格；d)毛重及净重；e)制造日期及出厂日期。8.2 检验合格证检验合格证上应注明检验项目、日期、结果及盖检验员章或代号章。8.3 缓蚀石棉填料应以塑料袋包装并装入纸箱内，捆扎牢固，每箱重量不得超过 25 kg。8.4 产品应贮存在清洁、干燥的仓库内，严禁烘烤、曝晒、受潮、雨淋。保管期限从生产日期起，不应超过 2 年。JB/T 91421999中 华 人 民 共 和 国机 械 行 业 标 准阀门用缓蚀石棉填料 技术条件JB/T 91421999*机 械 科 学 研 究 院 出版 发 行机 械 科 学 研 究 院 印刷（北京首体南路 2 号 邮编 100044）*开本 8801230 1/16 印张 1/2 字数 8,0001999 年 11 月第一版 1999 年 11 月第一次印刷印数 1500 定价 5.00 元编号 99967机械工业标准服务网：http:/www.JB
