上海裕飞机电-两相步进电机资料.pdf

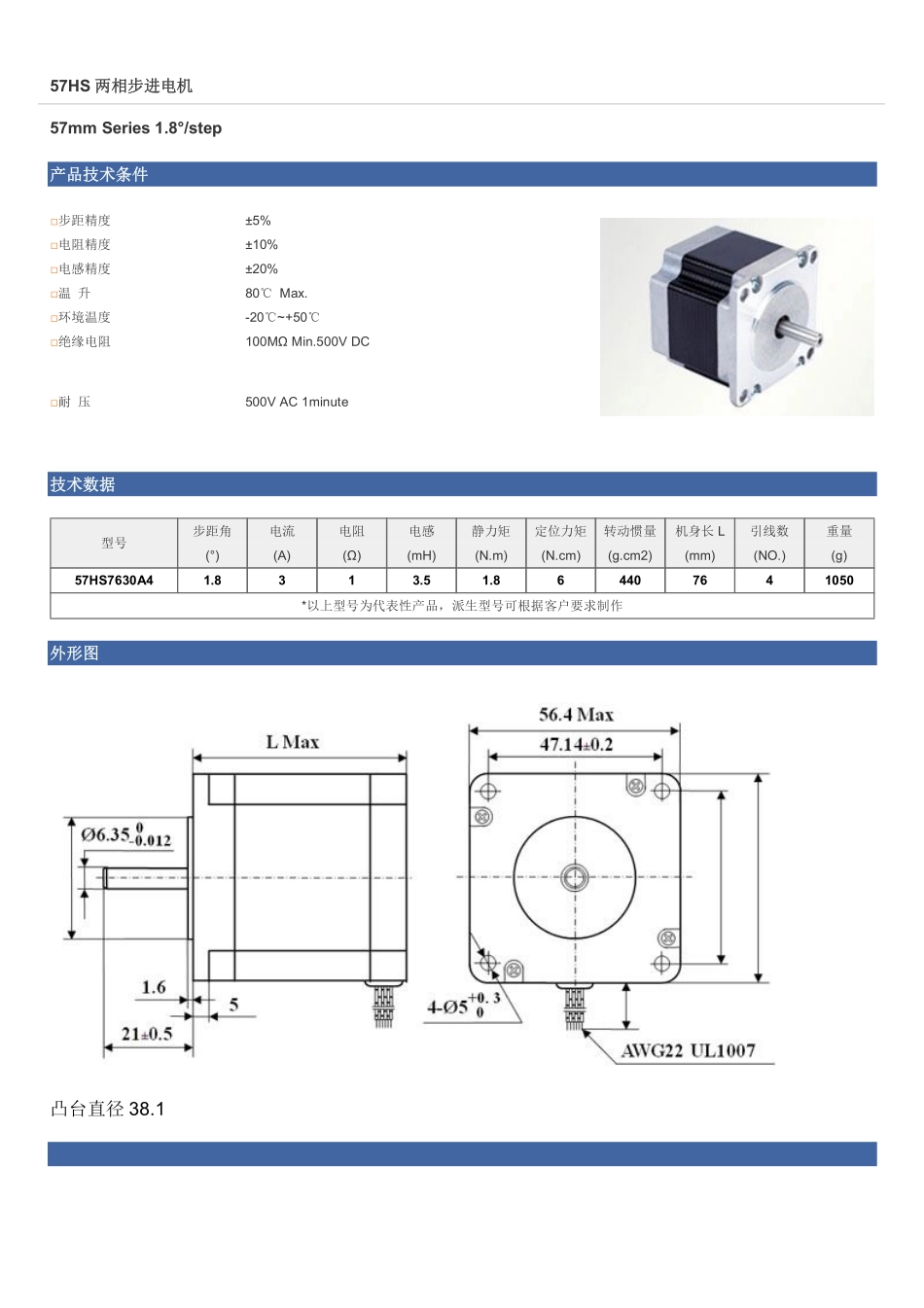

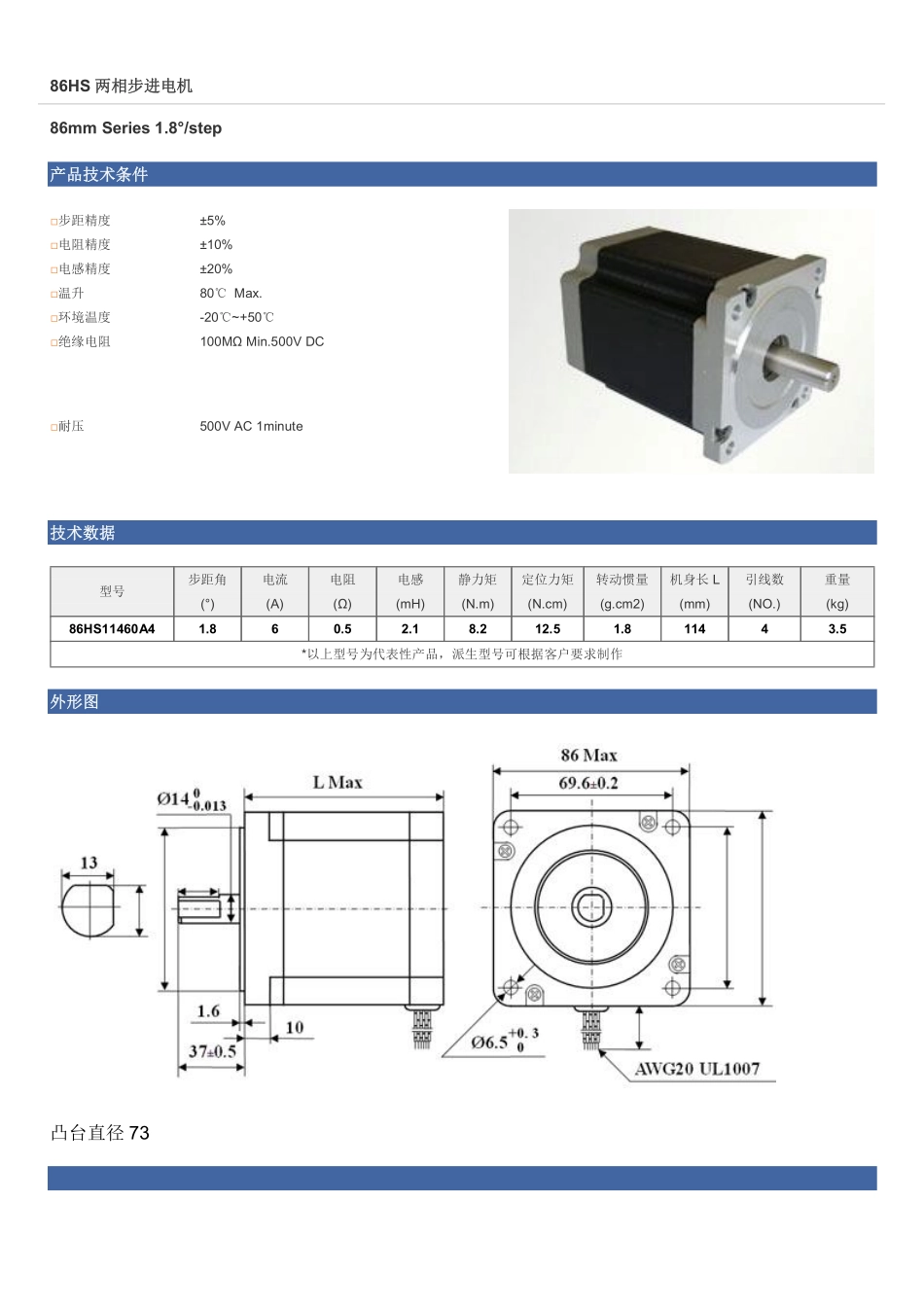

上海裕飞机电有限公司上海裕飞机电有限公司 步进电机资料步进电机资料 42HS 两相步进电机两相步进电机 42mm Series 1.8/step 产品技术条件产品技术条件 步距精度 5%电阻精度 10%电感精度 20%温升 80 Max.环境温度 -20+50 绝缘电阻 100M Min.500V DC 耐压 500V AC 1minute 技术数据技术数据 型号 步距角()电流(A)电阻()电感(mH)静力矩(N.cm)定位力矩(N.cm)转动惯量(g.cm2)机身长 L(mm)引线数(NO.)重量(g)42HS4813A4 1.8 1.3 3.2 5.5 52 2.6 68 48 4 350*以上型号为代表性产品，派生型号可根据客户要求制作 外形图外形图 57HS 两相步进电机两相步进电机 57mm Series 1.8/step 产品技术条件产品技术条件 步距精度 5%电阻精度 10%电感精度 20%温 升 80 Max.环境温度 -20+50 绝缘电阻 100M Min.500V DC 耐 压 500V AC 1minute 技术数据技术数据 型号 步距角()电流(A)电阻()电感(mH)静力矩(N.m)定位力矩(N.cm)转动惯量(g.cm2)机身长 L(mm)引线数(NO.)重量(g)57HS7630A4 1.8 3 1 3.5 1.8 6 440 76 4 1050*以上型号为代表性产品，派生型号可根据客户要求制作 外形图外形图 凸台直径 38.1 86HS 两相步进电机两相步进电机 86mm Series 1.8/step 产品技术条件产品技术条件 步距精度 5%电阻精度 10%电感精度 20%温升 80 Max.环境温度 -20+50 绝缘电阻 100M Min.500V DC 耐压 500V AC 1minute 技术数据技术数据 型号 步距角()电流(A)电阻()电感(mH)静力矩(N.m)定位力矩(N.cm)转动惯量(g.cm2)机身长 L(mm)引线数(NO.)重量(kg)86HS11460A4 1.8 6 0.5 2.1 8.2 12.5 1.8 114 4 3.5*以上型号为代表性产品，派生型号可根据客户要求制作 外形图外形图 凸台直径 73 110HS 两相步进电机两相步进电机 110mm Series 1.8/step 产品技产品技术条件术条件 步距精度 5%电阻精度 10%电感精度 20%温升 80 Max.环境温度 -20+50 绝缘电阻 100M Min.500V DC 耐压 500V AC 1minute 技术数据技术数据 型号 步距角()电流(A)电阻()电感(mH)静力矩(N.m)定位力矩(N.cm)转动惯量(g.cm2)机身长 L(mm)引线数(NO.)重量(kg)110HS2160A4 1.8 6 0.8 15 21 59 10900 150 4 8.4*以上型号为代表性产品，派生型号可根据客户要求制作 外形图外形图 42/57/86 步进电机步进电机接线图接线图如下如下：110 步进电机步进电机接线图接线图如下如下：备注备注：57 和和 86 电机有带刹车的规格电机有带刹车的规格，刹车片厚度刹车片厚度 35mm，DC24V 供电供电，断电刹车断电刹车。如下图如下图。上海裕飞机电有限公司 联系人：何勇 手机：13761820718 电话：021-68002570 传真：021-68247300 邮箱： QQ：2540597529 网址： www.toyo- 地址：上海浦东新区康桥镇秀浦路 788 弄 20 号 902 室 邮编：201315-主营业务：机械类：机器人、机械手、电动缸、定位平台、导轨丝杠、减速机等；电气类：伺服及步进电机、变频器、PLC、触摸屏、直线电机、DD 马达等。-
