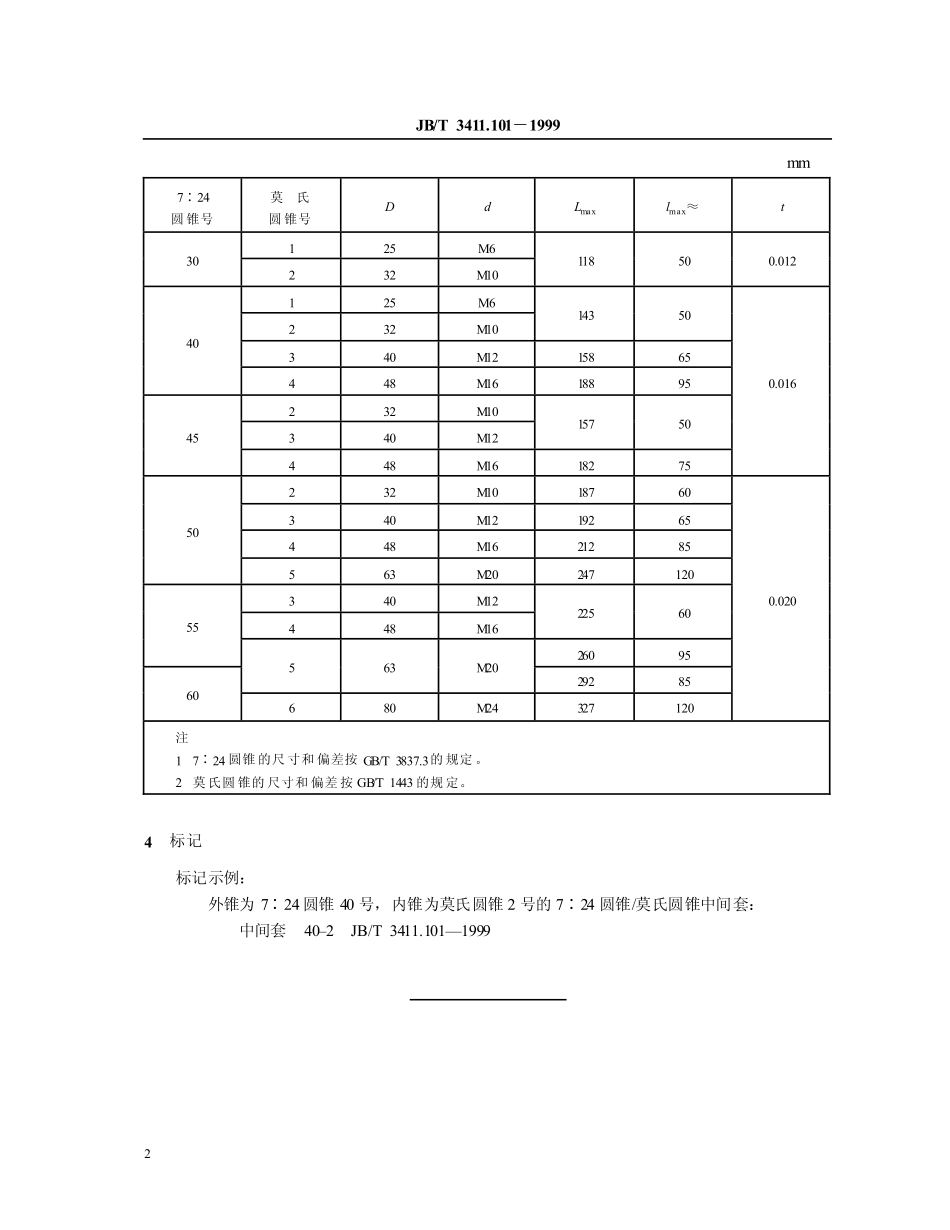

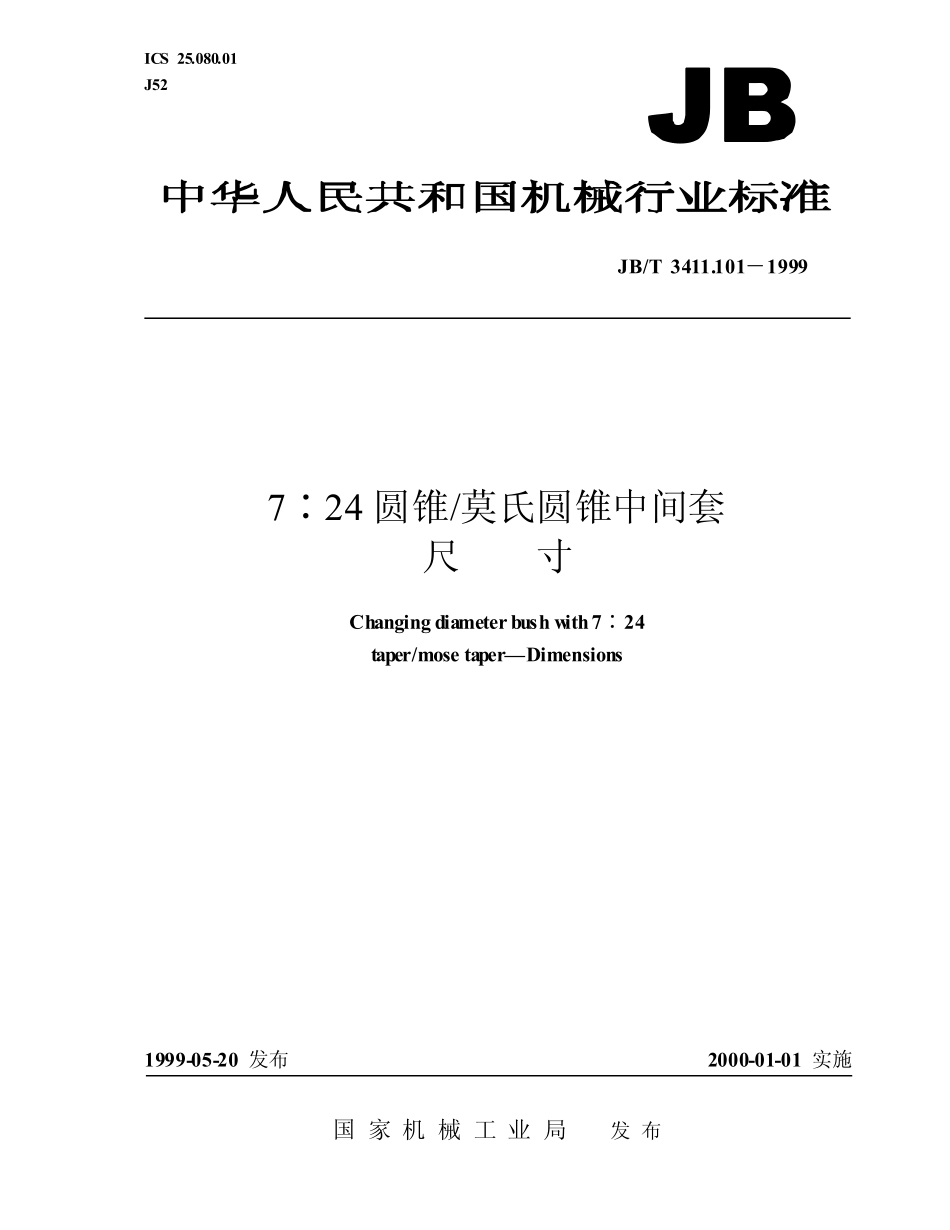

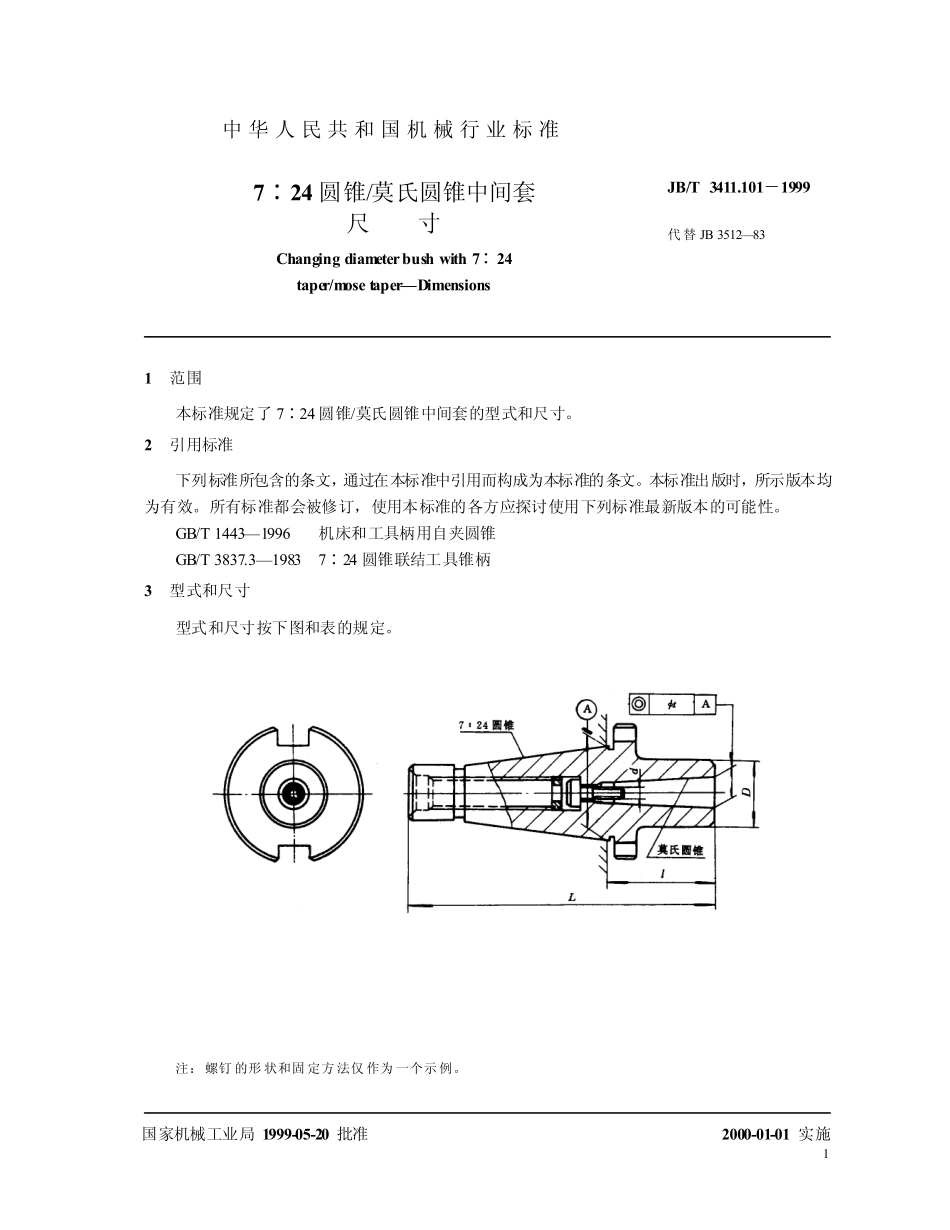

ICS 25.080.01 J52 JB/T 3411.1011999 724 圆锥/莫氏圆锥中间套 尺 寸 Changing diameter bush with 724 taper/mose taperDimensions 1999-05-20 发布 2000-01-01 实施国 家 机 械 工 业 局 发 布 1 1 范围 本标准规定了 724圆锥/莫氏圆锥中间套的型式和尺寸。2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 14431996 机床和工具柄用自夹圆锥 GB/T 3837.31983 724 圆锥联结工具锥柄 3 型式和尺寸 型式和尺寸按下图和表的规定。注：螺钉的形状和固定方法仅作为一个示例。国家机械工业局 1999-05-20 批准 中 华 人 民 共 和 国 机 械 行 业 标 准 724 圆锥/莫氏圆锥中间套 尺 寸 Changing diameter bush with 724 taper/mose taperDimensions JB/T 3411.1011999 代替 JB 351283 2000-01-01 实施 JB/T 3411.1011999 2mm 724 圆锥号 莫 氏 圆锥号 D d Lmax lmax t 1 25 M6 30 2 32 M10 118 50 0.012 1 25 M6 2 32 M10 143 50 3 40 M12 158 65 40 4 48 M16 188 95 2 32 M10 3 40 M12 157 50 45 4 48 M16 182 75 0.016 2 32 M10 187 60 3 40 M12 192 65 4 48 M16 212 85 50 5 63 M20 247 120 3 40 M12 4 48 M16 225 60 55 260 95 5 63 M20 292 85 60 6 80 M24 327 120 0.020 注 1 724圆锥的尺寸和偏差按GB/T 3837.3的规定。2 莫氏圆锥的尺寸和偏差按 GB/T 1443 的规定。4 标记 标记示例：外锥为 724圆锥 40 号，内锥为莫氏圆锥 2 号的 724 圆锥/莫氏圆锥中间套：中间套 402 JB/T 3411.1011999 JB/T 3411.1011999 中 华 人 民 共 和 国 机 械 行 业 标 准 724圆锥/莫氏圆锥中间套 尺 寸 JB/T 3411.1011999*机 械 工 业 部 机 械 标 准 化 研 究 所 出 版 发 行 机 械 工 业 部 机 械 标 准 化 研 究 所 印 刷 （北京首体南路 2 号 邮编 100044）*开本 8801230 1/16 印张 X/X 字数 XXX,XXX 19XX 年 XX月第 X版 19XX年 XX 月第 X印刷 印数 1XXX 定价 XX X.XX元 编号 X XXXX
