CPC导轨资料.pdf

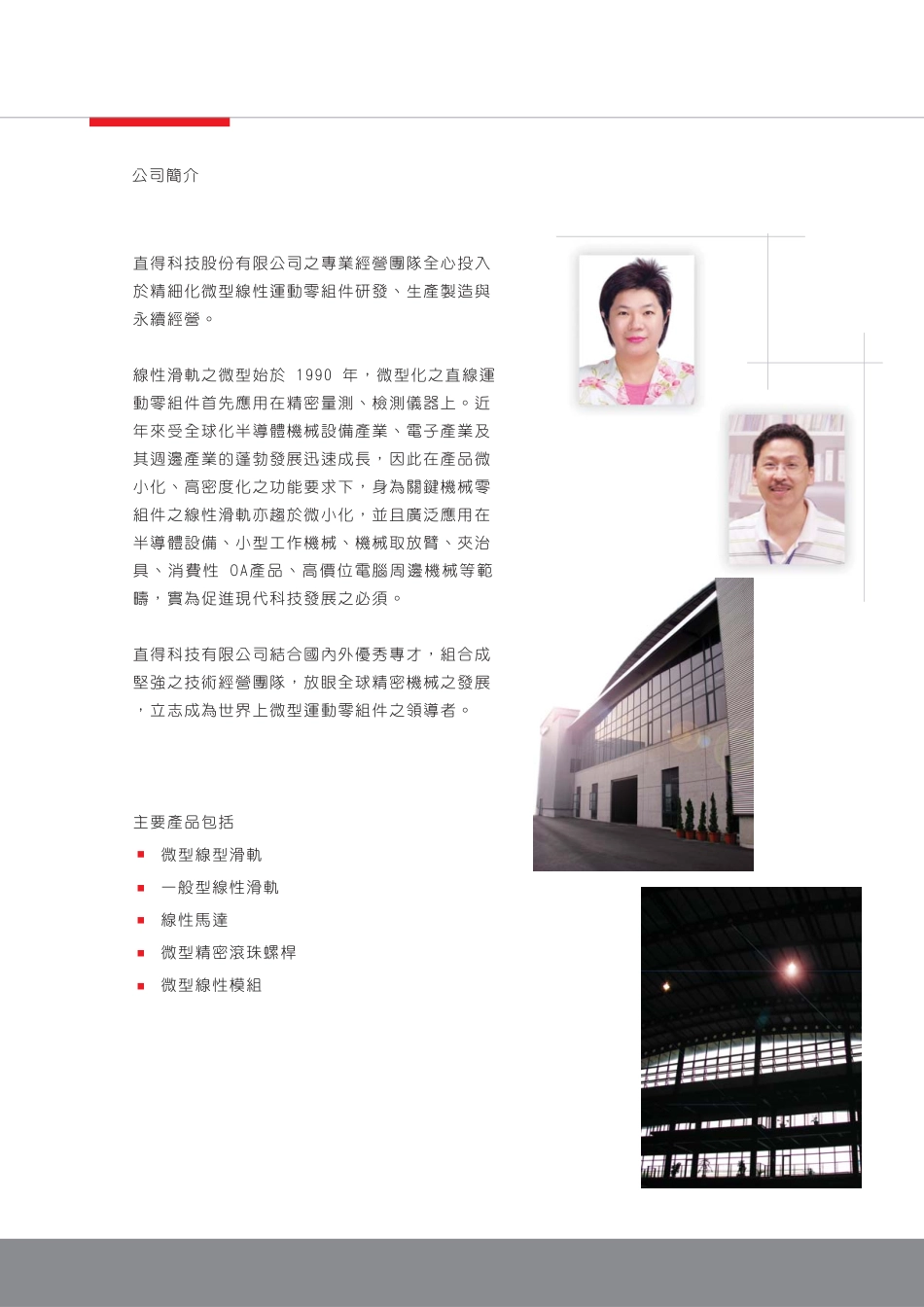

ST型有限行程微型滑軌系列MR微型滾珠線性滑軌系 列 LINEAR MOTION TECHNOLOGY2007CATALOG直得科技股份有限公司之專業經營團隊全心投入於精細化微型線性運動零組件研發、生產製造與永續經營。線性滑軌之微型始於 1990 年，微型化之直線運動零組件首先應用在精密量測、檢測儀器上。近年來受全球化半導體機械設備產業、電子產業及其週邊產業的蓬勃發展迅速成長，因此在產品微小化、高密度化之功能要求下，身為關鍵機械零組件之線性滑軌亦趨於微小化，並且廣泛應用在半導體設備、小型工作機械、機械取放臂、夾治具、消費性 OA產品、高價位電腦周邊機械等範疇，實為促進現代科技發展之必須。直得科技有限公司結合國內外優秀專才，組合成堅強之技術經營團隊，放眼全球精密機械之發展，立志成為世界上微型運動零組件之領導者。主要產品包括 微型線型滑軌 般型線性滑軌 線性馬達 微型精密滾珠螺桿 微型線性模組 公司簡介MR微型 1.MR微型 1.1 產品介紹 1.2 全新設計 2.技術資料 2.1 精度 2.2 預壓 2.3 潤滑 2.4 摩擦阻力 2.5 負荷能力及壽命 3.訂購須知 4.安裝說明 5.尺寸規格 5.1 標準型MR-M系列 5.2 寬型MR-W系列 5.3 下鎖式標準型MRU-M系列 5.4 下鎖式寬型MRU-W系列ST 型1.產品介紹 2.技術資料 3.訂購須知 4.尺寸規格 0204 07080912131618 2022242426282930 目錄大綱微型滾珠線性滑軌系列MR高負荷、高扭矩功能加強片設計1.產品介紹 1.1 MR微型精度等級MR微型滾珠線性滑軌系列，提供N、H、P三種精度等級，供設計選用。02微型滾珠線性滑軌系列MR迴流道特殊設計端面防塵設計嵌入式及倒扣設計潤滑與儲油塊設計材質MR微型滾珠線性滑軌系列，所有鋼材組件無論是滑軌、滑座鋼體或鋼珠皆使用經淬透熱處理之不銹鋼材質。03微型滾珠線性滑軌系列MR塑膠件倒扣設計強化結合機構可承受更高的運行速度設計；當滑塊運行時，其塑膠端蓋不斷承受鋼珠循環迴流轉向時所產生的衝擊力，且運行速度越快其衝擊力越大；在考量自動化設計高速運行場合需求愈來愈多，因此cpc於 9W、12M/W、15M/W 等微型系列產品設計了塑膠件倒鈎設計來強化結合機構。適用於:高速皮帶驅動機構高速移載設計使用站與站之間自動化連結使用迴流道特殊設計鋼珠迴流孔及迴流道由全密式塑膠框架及塑膠端蓋構成，結構簡單，可大幅減少鋼珠與金屬的接觸面積及碰撞機會，有效的達到低噪音運行效果。迴流道內藏特殊設計之儲油讓槽，可延長潤滑週期。1.產品介紹 1.2 全新設計04微型滾珠線性滑軌系列MR不鏽鋼加強片高剛性展現MR.EE系列（12M/W、15M/W）採用兩片不鏽鋼加強片，以全罩式設計將滑塊兩端塑膠端蓋完全的包覆住，並使用不鏽鋼螺絲在滑塊鋼體上方及下方鎖固,強化端蓋剛性及包覆性，以承受更快的運行速度；且加強片與滑軌間採間隙密封設計，使得不鏽鋼加強片亦具備刮刷片的功能。適用於:高速皮帶驅動機構FPD玻璃切割製程高粉塵異物之工作環境潤滑與儲油塊設計MR.ZZ系列（12M/W、15M/W）滑座於兩端有密閉式潤滑注油孔設計，可經由鋼珠循環時將潤滑油帶到軌道面，達到潤滑的效果。新設計內藏式儲油塊提供設計時選用，更可確保長期運行之潤滑效果，降低保養負擔，與短行程運行時更可展現極佳的潤滑能力。05微型滾珠線性滑軌系列MRMR微型滾珠線性滑軌系列採二列式滾珠循環設計，滾珠軌道設計採哥德式結構，其接觸角為45度，以達到四方向等負荷之效果；並在有限空間限制下，採用較大尺寸鋼珠以及更大軌道輪廓接觸面積設計，以提高負荷能力，充分展現高負荷、高扭矩功能。高負荷、高扭矩功能防塵設計標準配備之端面密封設計，可有效構成密閉防塵，提高產品壽命，並減低潤滑液損耗，確保長時間潤滑效果。特殊設計之密封唇，能兼顧低摩擦阻力，不影響運行順暢度。哥德式45度四方向等負荷結構在相同軌道尺寸下，cpc滑軌(實線部分)比它廠滑軌(虛線部分)的鋼珠，有更大的軌道輪廓接觸面積。LrLr1.產品介紹 06微型滾珠線性滑軌系列MR2.技術資 2.1 精度MR微型滾珠線性滑軌系列提供N,H,P,3種精度等級供設計選用。精度等級速度MR微型滾珠線性滑軌系列最大速度可以達到Vmax=+3 m/sMR.EE V1系列可以達到Vmax=5 m/s最高加速度為max=250 m/s2PPW2H滑軌長度（）運行平行精度（m）滑座相對於滑軌基準面之運行平行精度07微型滾珠線性滑軌系列MR2.技術資料 2.2 預壓預壓等級MR微型滾珠線性滑軌系列可提供V0、VS及V1 3種不同之預壓等級。適當的預壓可提高微型線性滑軌於剛性、精度、抗扭拒等能力之表現，但不當的預壓對運轉壽命、運行阻力方面則有不良影響。容許溫度MR微型滾珠線性滑軌系列運轉時，工作容許溫度介於-40oC+80oC之間，短時間運轉最高溫度則可達+100oC。預 壓 表35791215V0無預壓+3 0+3 0+4 0+4 0+5 0+6 0運行順暢VS微間隙+1 0+1 0+2 0+2 0+2 0+3 0精密應用場合、運行順暢V1輕預壓 0 0.50 10 30 40 5 0 6高剛性、精密應用場合預壓等級壓力值預壓間隙值(mm)應用場合08微型滾珠線性滑軌系列MR 2.3 潤滑潤滑之功能當線性滑軌在良好的潤滑狀態下，承受負荷的滾動體與軌道面於接觸點之間將因潤滑油膜產生一微米厚度得而分開，因此良好的潤滑可以:潤滑方式及注意事項 滑座與滑軌於第一次使用前必須先添加潤滑油加以保護，並避免接觸任何液態或固態污染物。在加注潤滑油時，滑座必須以一邊前後來回運動，一邊加油方式進行。一般微型線性滑軌潤滑方式可用手或自動潤滑方式直接對滑道做潤滑工作。cpc滑座於兩端尚有密閉式潤滑注油孔設計，可經由鋼珠循環時將潤滑油帶到軌道面。滑軌表面必須經常保持目視時有油膜附著。再潤滑工作必須於潤滑油因腐蝕現象而導致變色前完成。用戶若有使用於無塵室之設計應用及耐酸鹼要求時，須事先提出。當滑軌安裝方式不同於一般水平固定方定時，使用油潤滑時必須仔細考量使用條件。如果行程小於滑座鋼體的2倍或大於滑座鋼體的15倍，則必須縮短其潤滑間隔。脂潤滑當使用潤滑脂作潤滑時，建議使用以鋰皂基脂為基礎油、黏度則介於ISO VG32-100間之潤滑脂。油潤滑有關潤滑油選用可依喜好，選擇以DIN51517之CPL或CGLP或者依DIN51524為標準之HLP；工作溫度介於0oC+70oC之間；黏度則介於ISO VG32-100之間。(於低溫度應用場合建議使用ISO VG10)降低摩擦力 使磨耗減至最少 防止腐蝕現象 散發熱量並提高運轉壽命至材料疲乏09微型滾珠線性滑軌系列MR再潤滑間隔 再潤滑間隔之長短取決於工作環境、荷重及受力方式。再潤滑間隔之長短因使用者而異 ，安全的再潤滑間隔只有經過仔細的觀察才能得知。再潤滑的間隔不宜超過1年。水性冷卻潤滑劑不可用於軌道及滑座上。潤滑可利用特殊注射針筒由滑座二端的注油孔注入。注射針筒可向本公司訂購。再潤滑注意事項 潤滑量約第一次潤滑量之1/2。於潤滑週期期間分次完成再潤滑工作，比一次完成效果更佳。必須在滑座尚維持運轉溫度時加油。最小行程建議須為滑座鋼體長度之4倍。2.技術資 再潤滑須知 再潤滑動作應於軌道受污染前或潤滑劑變色之前完成。潤滑的量約為期初潤滑量(見表1)之1/2，若使用潤滑油時，須加至潤滑油流出為止。再潤滑動作須於滑座尚維持運轉溫度時進行較佳。在加注潤滑劑時，滑座必須前後來 回運動，使潤滑劑均勻分配。若行程小於滑座鋼體的1倍或大於滑座鋼體的10倍，再潤滑間隔必須縮短。型號 期初潤滑量 型號 期初潤滑量 (cm3)(cm3)5 MN 0.03 5 WN 0.04 5 ML 0.04 5 WL 0.05 7 MN 0.12 7 WN 0.19 7 ML 0.16 7 WL 0.23 9 MN 0.23 9 WN 0.30 9 ML 0.30 9 WL 0.38 12 MN 0.41 12 WN 0.52 12 ML 0.51 12 WL 0.66 15 MN 0.78 15 WN 0.87 15 ML 1.05 15 WL 1.11表 110微型滾珠線性滑軌系列MR潤滑劑容量:10ml潤滑劑種類潤滑脂00 適合一般用途01 適合低摩擦阻力，低噪音，潔淨室使用02 適合無塵室使用，油品代號 LFC03 適合無塵室、酸鹼環境及真空環境使用，油品代號 LFF04 適合高速運行用05 適合微動(micro vibration)運行用特殊油脂 LFC 及 LFF 之訂購請洽業務部用潤滑油11 適合一般用途，ISO V3268針頭規格：21G:5M/5W20G:7M19G:7W18G:9M/9W18G:12M/12W15G:15M/15W潤滑劑種類：00010203040511LUB 01 18G潤滑補給針筒訂購須知11微型滾珠線性滑軌系列MR2.技術資 2.4 摩擦阻力摩擦阻力MR微型滾珠線性滑軌系列其運轉摩擦力平穩一致，且起動摩擦力輕微，充分展現產品低摩擦阻力之特性。摩擦阻力之來源 密封系統之阻力 運轉時滾珠與滾珠間之摩擦阻力 滾珠與迴轉道及迴流通道碰撞產生之阻力 滾珠與軌道於接觸點因滾動及滑動現象產生之 阻力 滾珠運行時排擠潤滑劑產生之阻力 入侵異物所產生之阻力35791215 M W0.08 0.20.08 0.20.1 0.40.1 0.80.4 1.01.0 1.0Frn=F F 負荷 (N)Frn 摩擦 (N)MR 系列之摩擦係數約在=0.002 0.003（1）M R尺寸端面密封片摩擦阻力（Nmax）（在潤滑狀態下）摩 擦 力端面密封片在潤滑狀態下之摩擦阻力12微型滾珠線性滑軌系列MR 2.5 負荷能力及壽命基本靜負荷能力 C0為沿作用力方向下之靜負荷；在此靜負荷下，於滾珠與軌道接觸面中心點所產生最大計算應力:其值於曲率半徑比 0.52為4200MPa 曲率半徑比 0.6 為4600MPa。備註：在此最大應力接觸點上將產生一永久變形，其值相當於滾動體直徑之0.0001。(以上根據DIN636第二部份)等效靜負荷 P0 及基本靜扭距 M0微型線性滑軌系列之靜負荷能力應用須考量：微型線性滑軌之靜負荷 螺絲固定之容許負荷 相連機構之容許負荷 應用場合所需靜負荷安全係數等效靜負荷及靜扭矩為最大負荷及扭矩值，參考公式(13)、(14)。靜負荷安全係數 S0為在線性軸承可承受永久變形範圍內且保證不會影響線性滑軌系統之精度及平穩運行。靜負荷安全係數S0算如公式(11)、(12)。S0 靜負荷安全係數C0 作用力方向之基本靜負荷 NP0 作用力方向之等效靜負荷 NM0 作用力方向之基本靜扭矩 NmM 作用力方向之等效靜扭矩 Nm靜負荷安全係數計算 運轉情形一般運轉震動或撞擊高精度及高平穩運行13微型滾珠線性滑軌系列MR2.技術資 基本動負荷能力 C為大小和方向不變的徑向負荷；當線性軸承在承受此負荷下，其額定壽命理論上可達到100公里的行走距離。(以上根據DIN636第二部份)。額定壽命 L為在現行技術所使用之軸承鋼材，正常的製造品質及正常之運轉條件下，單一或一批足量且相同的線性軸承所能達到90%存活率之計算壽命。(以上根據DIN636第二部份)以額定壽命行走50km距離作為標準時，將會比依據DIN636所定的行走100km距離為標準高出20%以上。如要將二種定義之額定負荷加以換算比較，請參照公式(2)、(3)。額定壽命的計算假設等效負荷及平均速度是不變情況下之計算公式如(4)、(5)。壽 命 計 算L=走100 KM 之額定壽命(m)Lh =額定壽命(h)C =額定動負荷(N)P =等效負荷(N)s =單一程(m)n =往覆程頻(min )vm=平均速(m/min)-114微型滾珠線性滑軌系列MR等效負荷及速度當負荷及速度並非常數時，每一實際負荷和速度都必須加以考量，且對壽命都會產生影響。等效負荷當只有負荷產生變動時，等效負荷依公式(6)計算。等效速度當速度產生變動時，等效速度依公式(7)計算。當負荷及速度皆產生變動時，等效負荷依公式(8)計算。合成等效負荷當線性滑軌承受任意角度負荷，作用力方向與水平或垂直方向不一致時，其等效負荷之計算公式如(9)合成等效負荷當線性滑軌同時承受負荷及扭矩時，等效負荷之計算公式如(10)。根據DIN636第二部份說明等效負荷(P)最大不得超過 1/2 C。等效負荷及速度計算P=等效負荷 (N)q=每個分段走距百分比 (%)F1 =每個分段的負荷 (N)v =等效速 (m/min)v=每個分段速 (m/min)F =施於線性軌之負荷 NFY=垂直方向分 NFx=水平方向分 NC0=作用方向基本靜負荷 NM =靜扭矩 NmM0=作用方向基本靜扭矩 Nm15微型滾珠線性滑軌系列MR3.訂購須知 滑軌長度所需長度大於Lmax時將由兩支以上連接而成，有關資料請洽直得技術服務部。型號定 義MRU15MNEE2V1P-310-15-15J客製化需求U：下鎖式滑軌無記號：上鎖式滑軌產品類別：MR：微型滾珠線性滑軌預壓等級：V0：無預壓 VS：微間隙V1：輕預壓滑座數目：每支滑軌所搭配滑座數量SS：端面密封片 EE：端面密封片+加強片 ZZ：端面密封片+儲油塊 EZ：端面密封片+加強片+儲油塊 (EE、ZZ及EZ：僅提供2、1二種尺寸)滑座型式：L：長型 N：標準型滑軌型式：M：標準型 W：寬型尺寸規格：以滑軌寬度為尺寸規格，如3、5、7、9、2、1同一軸所裝配滑軌數端點邊距（mm）起點邊距（mm）滑軌長度（mm）精度等級：P、H、N 共三種等級L20.3 mmPL30.3mmL00.5mm0.4橫向16微型滾珠線性滑軌系列MR客製化需求後綴字母意義說明：J-滑軌接續使用G-客戶指定潤滑油脂I-附檢驗報告C3-M3 孔蓋C4-M4 孔蓋 R-滑軌特殊加工B-滑座特殊加工J-滑軌接續使用 當所需滑軌長度超過範圍時，可用接續方式進行製造，滑軌相接之記號標示如上圖所示。C3-M3 孔蓋:適用於MR9M、MR12M、MR15M、MR7W MR9W滑軌C4-M4 孔蓋:適用於MR12W、MR15W滑軌R-滑軌特殊加工 如有特殊加工需求，請洽技術部門。G-客戶可依使用環境之需求，提供指定之潤滑油脂。GN：不使用潤滑脂。GC：低發塵量，適合潔淨室使用。如有真空、酸鹼環境之應用場合，請洽技術部門。I-附檢驗報告如有需求，請洽業務部報價。B-滑座特殊加工如有特殊加工需求，請洽技術部門。1A 1A1B 1B2A 2A2B 2B17微型滾珠線性滑軌系列MR4.安裝說明 安裝面的精度要求表面粗糙度安裝表面必須經過研磨或精銑加工，以達到表面粗糙度Ra1.6。螺絲鎖緊扭距(Nm)尺寸h1 r1 max h2 r2max E 尺寸 h1 r1 max h2 r2 max E3M0.50.21.50.30.73W0.70.21.70.315M1.20.21.90.31.55W1.20.220.31.57M1.20.32.80.31.57W1.20.32.80.329M1.50.330.32.29W1.50.330.34.212M2.50.540.5312W2.50.540.5415M2.50.54.50.5415W2.50.54.50.54等級非鐵12.9鋼鑄鐵金屬M20.60.40.3M31.81.31M442.52基準面肩高與倒角1 1r1h2hE2rr1h2hE2r基準面肩高及倒角為使滑軌滑座與相臨件精確結合，一般會於轉角處做一逃讓凹槽，倒角大小及肩高請參考下表尺寸。18微型滾珠線性滑軌系列MR安裝面幾何位置精度安裝面研磨或精銑加工不精確，將會影響運行精度，並降低MR微型滾珠線性滑軌系列之壽命，當安裝面的誤差大於下列公式（15）、（16）和（17）的計算結果時，額定壽命將會縮短，計算如公式（4）和（5）。e1(mm)=b(mm)f1 10-4 (15)e2(mm)=d(mm)f2 10-5 (16)e3(mm)=f3 10-3 (17)安裝基準面滑軌：軌道兩側均可作為安裝基準面，不另行標示。滑座：滑座鋼體有凹槽記號之側面為非基準面。若滑座鋼體兩側皆無凹槽記錄,則以 來表示滑座的基準面。尺寸V0V1尺寸V0V1f1f2f3f1f2f3f1f2f3f1f2f33MN4923913WN2524315MN4822825WN2521317MN511431037WN2642439MN511641049WN27625412MN6138412612WN38825515MN71112510815WN29111673ML4523513WL2311215ML3522515WL2321217ML4643637WL2441339ML5753749WL25523312ML58837512WL25723515ML781148715WL25101471r1h2hE2r19微型滾珠線性滑軌系列MR5.尺寸規格 5.1 標準型 MR-M 系列負荷力是依據Din636 Part2計算得之，額定壽命定義不同時額定動負荷比較:Mr/Mr0Mp/Mp0My/My0C/C0C/C0C/C0C/C0W1W22hTWM2gHS20微型滾珠線性滑軌系列MRP12PP1gDdLL11H21微型滾珠線性滑軌系列MRMWH2hTS 2gW1W2P3Mr/Mr0C/C0C/C0C/C0C/C0Mp/Mp0My/My0MR15WMR3W-MR12W5.尺寸規格 5.2 寬型 MR-W 系列負荷力是依據Din636 Part2計算得之，額定壽命定義不同時額定動負荷比較:22微型滾珠線性滑軌系列MR MR5WNC MR5WLCPd1g L1LD1H通孔P1P1P2P223尺寸規格表型號規格H1W1PM1MRU 15M9.51540M4x0.7MRU 12M7.51225M4x0.7MRU 9M5.5920M4x0.7MRU 7M4.7715M3x0.5MRU 5M3.5515M3x0.5MRU 3M4310M1.6 x0.35尺寸規格表型號規格MRU 15W9.54240M5x0.8MRU 12W8.52440M5x0.8MRU 9W7.51830M4x0.7MRU 7W5.21430M4x0.7MRU 5W41020M3x0.5滑軌尺寸(mm)滑軌尺寸(mm)5.3下鎖式標準型 MRU-M 系列5.4下鎖式寬型 MRU-W 系列微型滾珠線性滑軌系列MR5.尺寸規格 H1W1PM124ST型有限行程微型滑軌系列ST Miniature Stroke Slide seriesSTST型有限行程微型滑軌系列25ST型有限行程微型滑軌系列ST1.產品介紹 高負荷、高扭矩功能ST型有限行程微型滑軌採二列式滾珠無循環設計，滾珠軌道設計採哥德式45度四方向等負荷結構；在有限空間限制下，使用較大尺寸鋼珠，以提高負荷能力，充分展現高負荷、高扭矩功能。高運行精度與順暢度ST型有限行程微型滑軌展現非常優越的運行平穩度，因為運行中，鋼珠不循環，不產生振動，所以運行精度高、摩擦阻力低。耐高溫ST型有限行程微型滑軌可以耐溫到150oC，如果有更高的溫度要求時，尚有兩種溫度條件供選用：TI：200oC T2：300oC高溫的作業環境會影響負荷能力26ST型有限行程微型滑軌系列ST雙擋邊設計ST型有限行程微型滑軌採雙擋邊設計，滑座與軌道的端面皆安裝擋片，可有效防止滑座行程超過情形產生。安裝容易ST型有限行程微型滑軌的安裝非常簡易，安裝時，只須將滑座上的貫穿孔與滑軌上之沉頭孔對正，即可將螺絲鎖入。耐腐蝕特色ST型有限行程微型滑軌無論是滑軌、滑座、鋼珠皆使用經淬透熱處理之不鏽鋼材質。擋邊片與螺絲也採用不銹鋼材質。容易保養、檢查。27ST型有限行程微型滑軌系列ST2.技術資料 預壓等級ST型有限行程微型滑軌提供兩種預壓選擇，即V0及V1，請參閱第8頁的預壓表。精度ST型有限行程微型滑軌系列提供N、H、P三種精度等級，供設計選用。請參閱第7頁的說明。額定壽命LST型有限行程微型滑軌的額定壽命可由公式(19)、(20)計算得知。其公式是根據DIN6396Part3。潤滑ST型有限行程微型滑軌，潤滑時，只須將潤滑油脂直接加在滑軌之運行軌道上即可。詳細說明，請參見第10頁的說明。詳見14頁根據DIN636-3之短行程係數圖短行程係數圖壽命計算00.20.40.60.811.20.20.40.60.811.20Stroke/Cage Length28ST型有限行程微型滑軌系列ST安裝面幾何位置精度安裝面研磨或精銑加工不精確，會影響到ST型有限行程微型滑軌的運行精度，同時降低壽命。當安裝面與位置精度差大於右列公式(15)、(21)、(17)的計算結果時，額定壽命會縮短，計算公式如：(19)、(20)。ST型有限行程微型滑軌的型號定義，ST7MV0P25.5/34X55T0為例，說明如上表。基準面肩高及倒角第12頁所列的基準面肩高及倒角要求表同樣適用於ST型有限行程微型滑軌。Lc2117(mm)(mm)(mm)(mm)(mm)(mm)訂 購 須 知安裝面幾何位置係數791215 f1 f2 f3 f1 f2 f3 5 200 4 3 130 3 5 300 6 4 200 4 6 380 8 4 250 6 7 530 12 5 350 8V0V1Ordering DesignationM:標準型滑軌 W:寬型滑軌 V0:微間隙到輕預壓 V1:輕預壓(0.02C)最高操作溫度 T0:150T1:200T2:300N:普通級H:高 級P:精密級尺寸規格滑軌長度(mm)滑座長度(mm)最大有效行程(mm)ST 7 M V0 P 7 /33 x 33 T0ST型Size3.訂購須知 29ST型有限行程微型滑軌系列STHW2PW1h1D x d x g1ST 7 M851574.74.2x2.4x2.3ST 9 M105.52095.56x3.5x3.3型號規格組裝尺寸(mm)軌道尺寸(mm)LsL2LrLgNL1LbP4nC(dyn.)C0(stat.)Mr0 Mp0 My0mmmmmmmmmmmmmmNNNmNmNm729337129336.521450277510.411111929337129336.52118520807.86.46.474246624246541920416015.524.124.12042466242465416903470131717334246624246541450277510.411111458626.535862562350555020.742.242.22758626.535862562140486018.132.532.53958626.535862561920416015.524.124.15258626.5358625616903470131717軌道滑座負荷靜扭矩ST7M4.尺寸規格 WMg1W1W2 2 hHLgN x Ph1L2LrDdg130ST型有限行程微型滑軌系列STLsL2LrLgNL1LbP4nC(dyn.)C0(stat.)Mr0Mp0My0mmmmmmmmmmmmmm123438713438.6722140384518.314.714.7243438713438.6721810302014.49.19.1363438713438.6721450220010.54.84.81473776.537377.66.563900906043.168.268.22673776.537377.66.563650823039.258.958.93873776.537377.66.563390741035.249.849.85073776.537377.66.563120659031.341.141.16273776.537377.66.562840576527.432.532.52411411875114118.671052851400066.5125.2 125.23611411875114118.671050701317062.6115.4 115.44811411875114118.671048401235058.7105.9 105.96011411875114118.671046201153054.896.496.47211411875114118.671043801070050.986.886.88411411875114118.6710414098804777.477.49611411875114118.67103900906043.168.268.210811411875114118.67103650823039.258.958.9ST9M軌道滑座負荷靜扭矩P1WP2P3h2Mg281712164.7M2x0.42.5ST7M102015265.5M3x0.52.8ST9M型號規格滑座尺寸(mm)P4P3L1Lbn x P1 2P31ST型有限行程微型滑軌系列ST4.尺寸規格 LsL2LrLgNL1LbP4nC(dyn.)Co(stat.)MroMpoMyommmmmmmmmmmmmmNNNmNmNm12465110.51465182375068804342.742.727465110.514651823245559035292942465110.514651822700430026.917.717.72791968391968559601333083.3126.4126.44291968391968555501204075.3108.5108.55791968391968551301075067.291.391.3729196839196854690946059.274.374.3879196839196854230817051.15858102919683919685375068804342.742.7ST12M矩扭靜荷負座滑道軌HW2PW11h1D x d x g ST 12 13 7.5 25 12 7.5 6 x 3.5 x 4.5型號規格組裝尺寸(mm)(mm)軌道尺寸WMg1W1W2 2 hHLgN x Ph1L2LrDdg132ST型有限行程微型滑軌系列STLsL2LrLgNL1LbP4nC(dyn.)Co(stat.)MroMpoMyommmmmmmmmmmmmmNNNmNmNmST12M2716617186166171810956026230164314.8314.84216617186166171810924024940155.9294.3294.35716617186166171810890023650147.8276.3276.37216617186166171810856022360139.82562568716617186166171810821021070131.7237.3237.310216617186166171810785519780123.621921911716617186166171810749018490115.6200.9200.913216617186166171810712017200107.5182.3182.31471661718616617181067451591099.51631631621661718616617181063551462091.4144.2144.2矩扭靜荷負座滑道軌P1WP2P3h 2 Mg2152720307.5M3x0.53.5ST12M滑座尺寸(mm)型號規格P4P3L1Lbn x P1 2P33台南縣南部科學工業園區新市鄉大利一路3號TEL:06-5055858 FAX:06-5055959h t t p:/w w w.c h i e f t e k.c o mE-mail:
