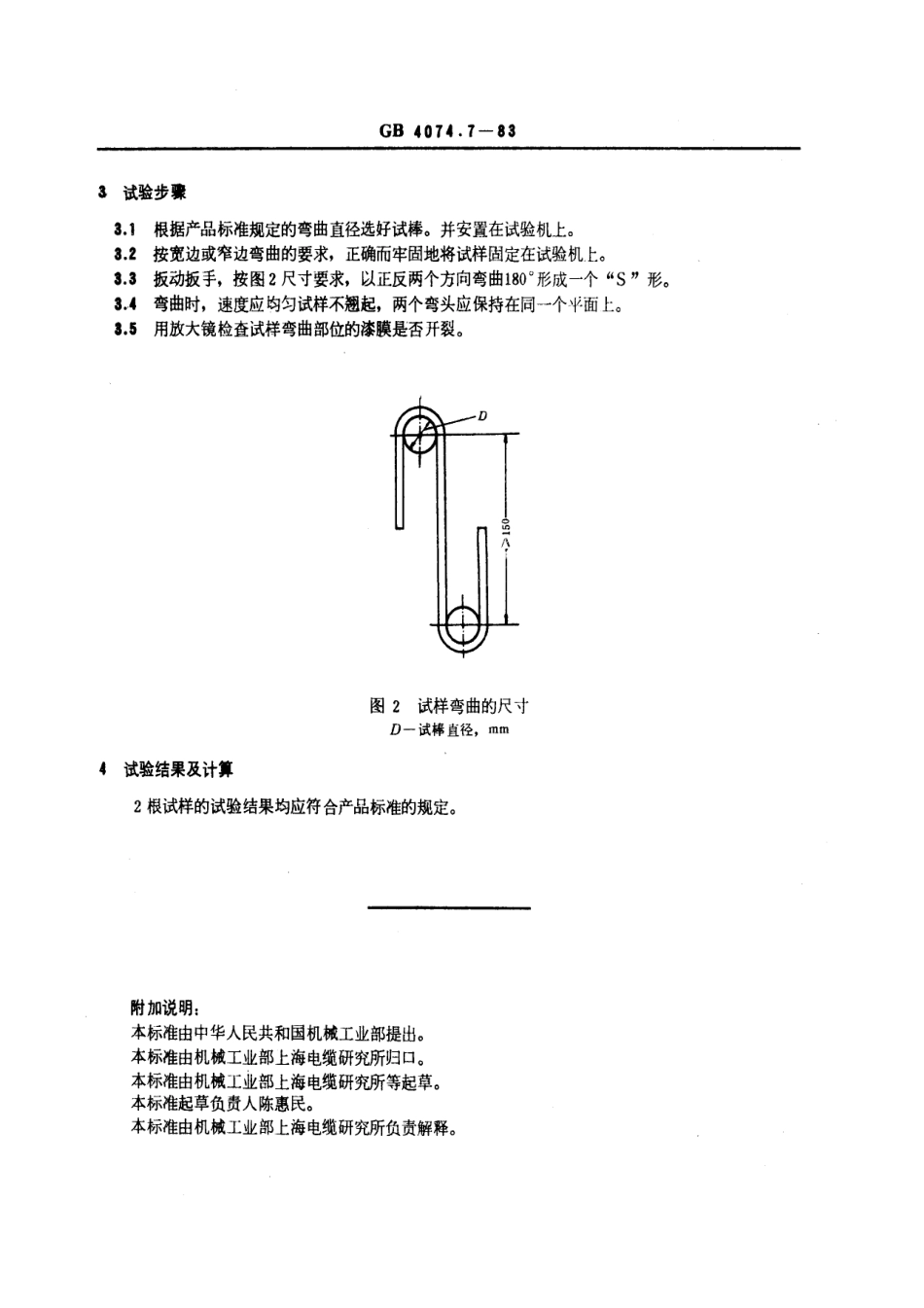

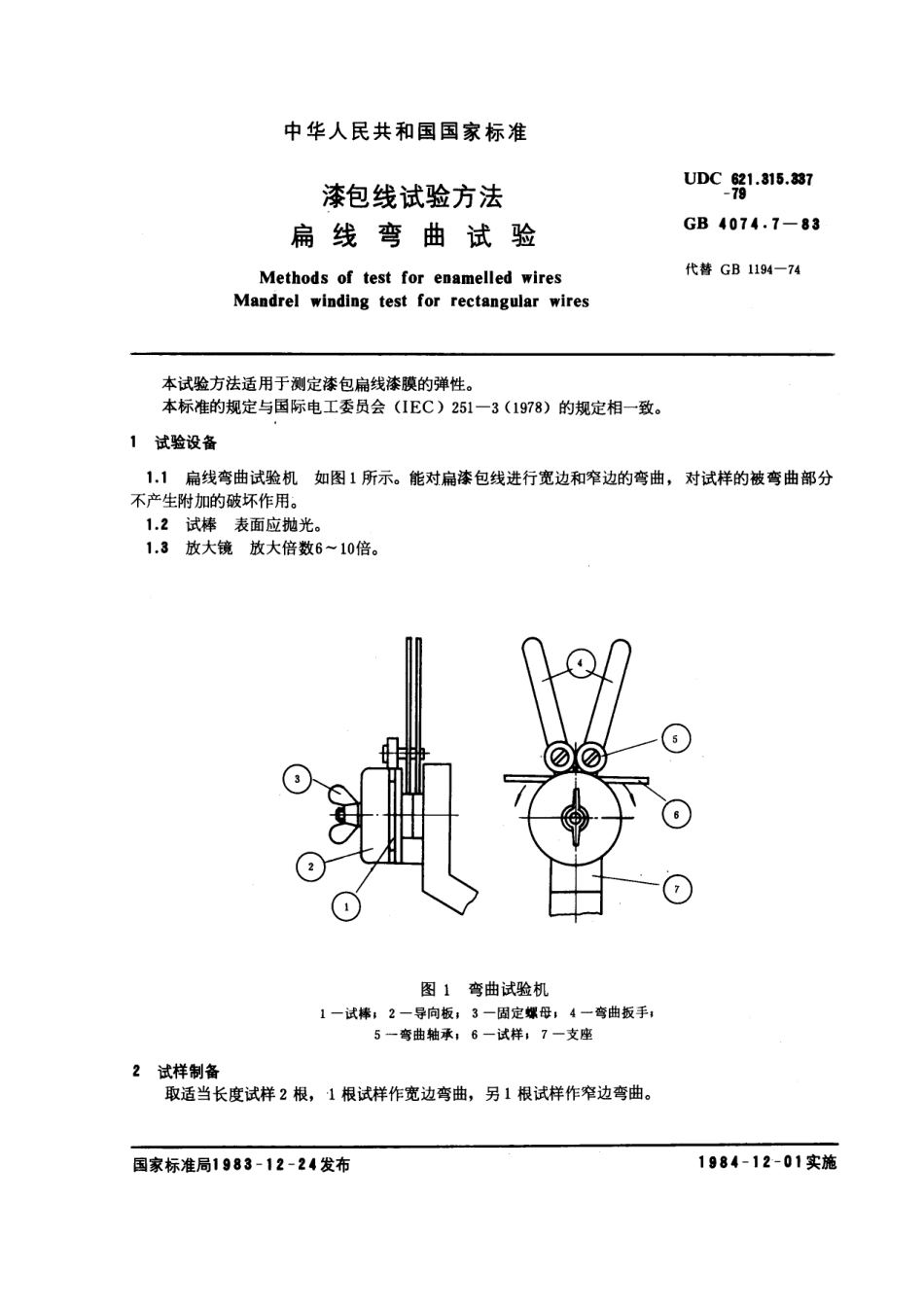

中华人民共和国国家标准UDC621.315.87漆包线试验方法-79扁线弯曲试验GB4074.7-83Methods of test for enamelled wires代替GB1194一74Mandrel winding test for rectangular wires本试验方法适用于测定漆包扁线漆膜的弹性。本标准的规定与国际电工委员会(IEC)251一3(1978)的规定相一致。1试验设备1.1扁线弯曲试验机如图1所示。能对扁漆包线进行宽边和窄边的弯曲，对试样的被弯曲部分不产生附加的破坏作用。1.2试棒表面应抛光。1.3放大镜放大倍数610倍。图1弯曲试验机1一试棒；2一导向板，3一固定螺母，4一弯曲扳手：5一弯曲轴承，6一试样，7一支座2试样制备取适当长度试样2根，1根试样作宽边弯曲，另1根试样作窄边弯曲。国家标准局1983-12-24发布1984-12-01实施GB4074.7-833试验步骤31根据产品标准规定的弯曲直径选好试棒。并安置在试验机上。3.2按宽边或窄边弯曲的要求，正确而牢固地将试样固定在试验机上。3.3扳动扳手，按图2尺寸要求，以正反两个方向弯曲180形成一个“S”形。34弯曲时，速度应均匀试样不翘起，两个弯头应保持在同一个平面上。3.5用放大镜检查试样弯曲部位的漆膜是否开裂。图2试样弯曲的尺寸D一试棒直径，mm4试验结果及计算2根试样的试验结果均应符合产品标准的规定。附加说明：本标准由中华人民共和国机械工业部提出。本标准由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所等起草。本标准起草负责人陈惠民。本标准由机械工业部上海电缆研究所负责解释。
