JBT 4712.1-2007 容器支座 第1部分：鞍式支座.pdf

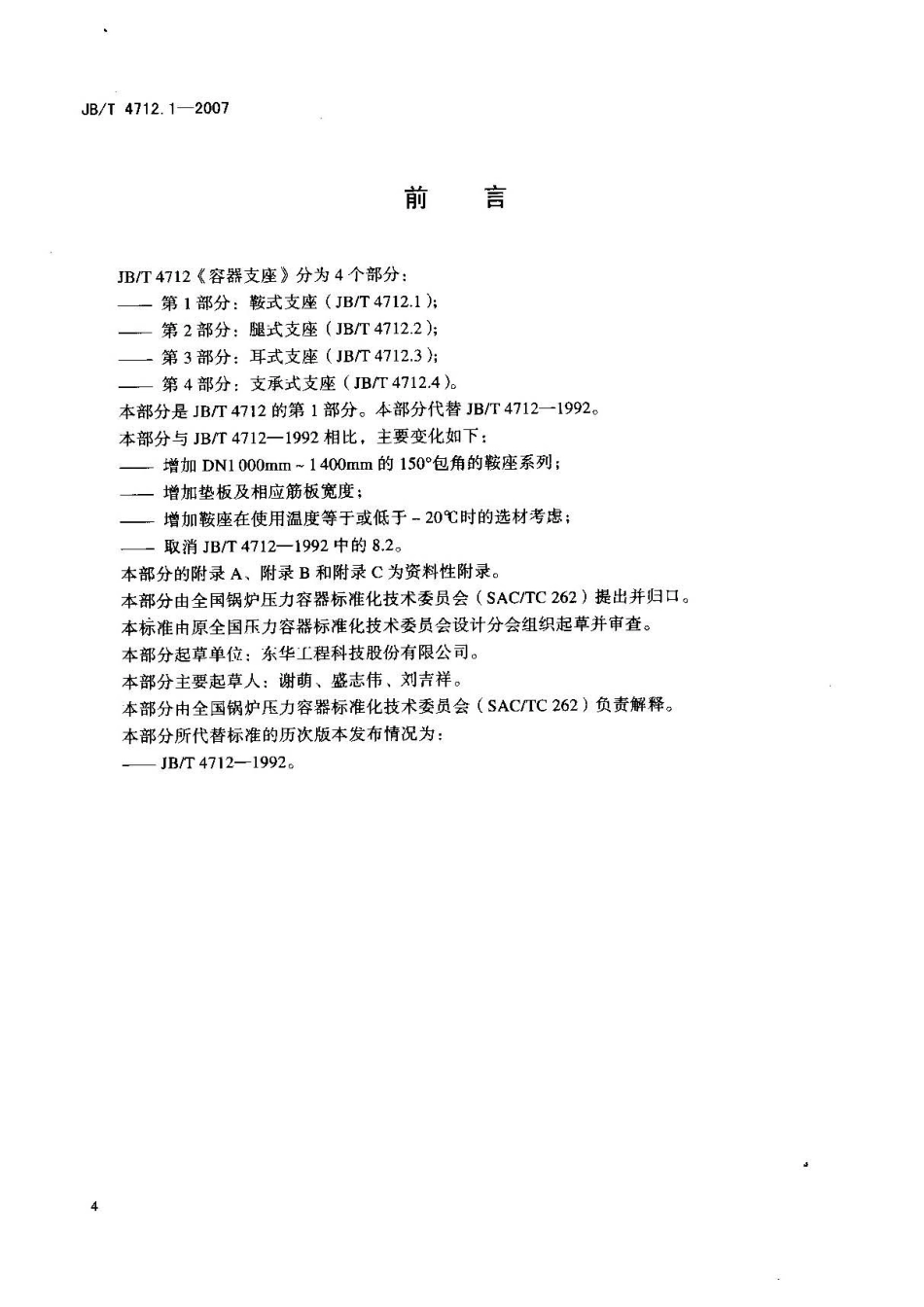

ICS 23J748中华人民共和国行业标准JB/T4712.12007代替JB/T4712一1992标准分享网免费专业丰富容器支座第1部分：鞍式支座Vessel supports-Part 1:Saddle support2007-08-28发布2008-02-01实施中华人民共和国国家发展和改革委员会发布JB/T4712.1-2007前言B/T4712容器支座分为4个部分：一第1部分：鞍式支座(JB/T4712.1):第2部分：腿式支座（JBT4712.2):一第3部分：耳式支座（JBT4712.3):一第4部分：支承式支座（JBT4712.4)本部分是JBT4712的第1部分。本部分代替JBT4712一1992。本部分与JB/T4712一1992相比，主要变化如下：增加DN1000mm1400mm的150包角的鞍座系列；增加垫板及相应筋板宽度；增加鞍座在使用温度等于或低于-20时的选材考虑；取消JB/T4712一1992中的8.2本部分的附录A、附录B和附录C为资料性附录。本部分由全国锅炉压力容器标准化技术委员会（SAC/TC262)提出并归口。本标准由原全国乐力容器标准化技术委员会设计分会组织起草并审查。本部分起草单位：东华工程科技股份有限公司。本部分主要起草人：谢萌、盛志伟、刘吉祥。本部分由全国锅炉压力容器标准化技术委员会(SACT262)负责解释。本部分所代替标准的历次版本发布情况为：-JB/T4712-1992。d4JB/T4712.12007容器支座第1部分：鞍式支座1范围1.1本部分规定了鞍式支座的结构型式、系列参数尺寸、允许载荷、材料及制造、检验、验收和安装技术要求。1.2本部分适用于双支点支承的钢制卧式容器的鞍式支座。对多支点支承的卧式容器鞍式支座其结构型式和结构尺寸亦可参照本标准使用。1.3本部分鞍式支座设计条件：a)设计温度：200：b)地震设防烈度：8度（类场地土）。2规范性引用文件下列文件中的条款通过JBT4712本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GBT985气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式及尺寸GBT1804一般公差未注公差的性和角度尺寸的公差3型式特征鞍式支座分为轻型（代号A入、重型（代号B)两种。重型鞍式支座按制作方式、包角及附带垫板情况分五种型号，各种型号的鞍式支座结构特征见表1。表1型式特征支座尺寸型式包角垫板筋板数适用公称直径DNm的(见图、表)1000-2000图1、表2轻型焊制A120有62100-4000图2、表3159-426图3、表4300-450图3、表5BI120有2500-900图4、表6重型焊制1000-2000图5、表762100-4000图6、表81000-2000图7、表9BI150有62100-4000图8、表105JB/T4712.1-2007目1000堂9gg9eg出导n品皇时gE鱼豆员多居景景至多9e品g厨品武子崇导室是2222层o朵景寻相年品玉足景厨手月厨三gY层邑厨多手多都景后心豆子罕学兰层等其景紫酱0001001r20000001手100m品006110027
