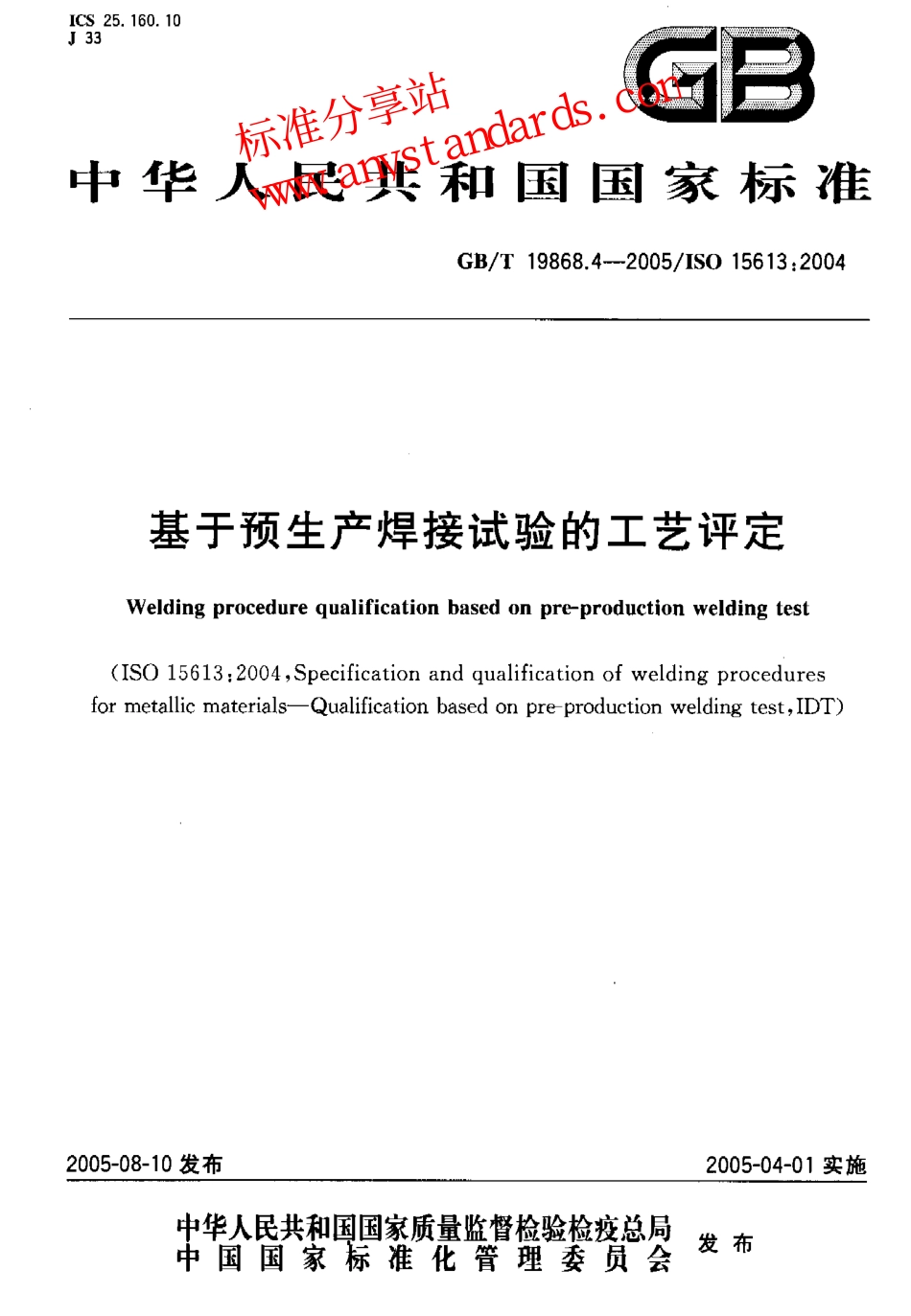

ICSJ3325.160.10中华人民共和国国家标准GB/T19868.4--2005/ISO15613;2004基于预生产焊接试验的工艺评定Weldingprocedurequalificationbasedonpre-productionweldingtest(ISO15613:2004,Specificationandqualificationofweldingproceduresformetallicmaterials-Qualificationbasedonpre-productionweldingtest,IDT)2005-08-10发布2005-04-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布标准分享站www.anystandards.comGB/T19868.4-2005/ISO15613:2004前言本部分等同采用ISO1561312004《金属材料焊接工艺规程及评定基于预生产焊接试验的评定》(英文版).为了保证标准的协调性和可操作性,本标准在等同转化国际标准时做了必要的编辑性改动。与ISO15613相比,本部分在内容方面主要有如下变化:—直接采用了GB/T3375K焊接术语》的术语。本部分系首次发布。本部分由中国机械工业联合会提出。本部分由全国焊接标准化技术委员会归口。本部分负责起草单位:哈尔滨焊接研究所、哈尔滨焊接技术培训中心.本部分主要起草人:朴东光、钱强、王林。标准分享站www.anystandards.comGB/T19868.4-2005/18015613:2004基于预生产焊接试验的工艺评定,范围本部分规定了基于预生产焊接试验的焊接工艺评定要求。本部分适用于金属材料的熔化焊和电阻焊。但在实际应用时,具体的适用范围可根据相关标准或规程确定。2规范性引用文件下列文件中的条款通过GB/T19868的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分GB/T3375焊接术语GB/T19866焊接工艺规程及评定的一般原则GB/T19867.1电弧焊焊接工艺规程GB/T19869.1钢、镍及镍合金的焊接T-艺评定试验3术语及定义本部分采用了GB/T3375和GB/T19866中的有关术语和定义。4焊接m艺预规程(PWPS)焊接工艺预规程(PWPS)应按照GB/T19867.1或有关标准制定。5烽接工艺的评定焊接工艺应当由某个考官或考试机构按照GB/T19869.1进行评定。6试件的焊接试件的制备和焊接应在一般生产焊接条件下进行,以保证试件的形状和尺寸模拟结构的实际焊接条件。这也包括焊接位置和其他主要参数,如:应力条件、热效应、拘束方法、边缘条件。采用实际构件时,应使用实际生产中的夹具和固定装置。如果定位焊缝最终熔人接头,试件中也应...
