GB T 12778-2008 金属夏比冲击断口测定方法.pdf

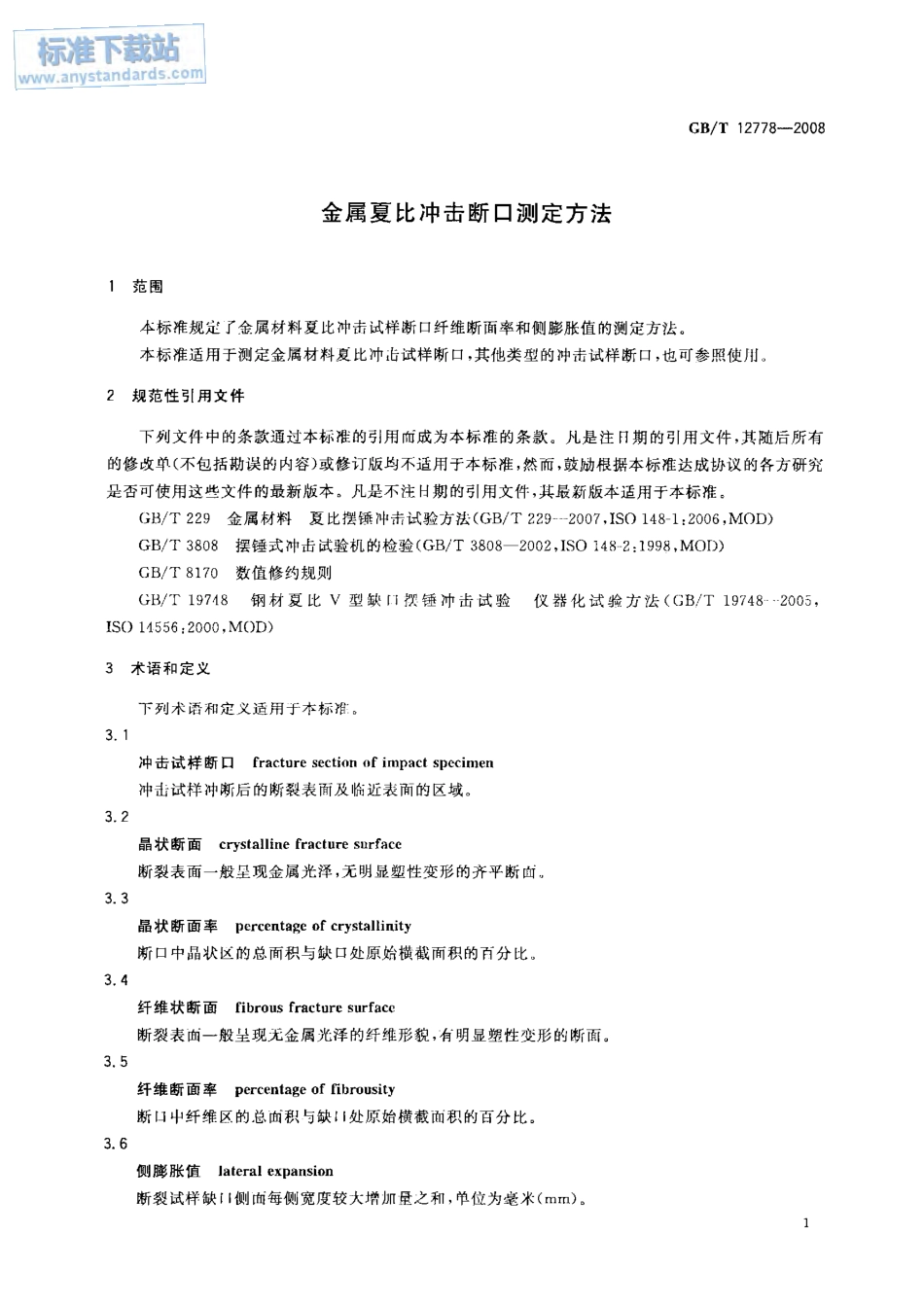

标准下载站。GB中华人民共和国国家标准GB/T12778-2008代替GB/T127781991金属夏比冲击断口测定方法Determination of Charpy impact fracture surface for metallic materials2008-02-01发布2008-07-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布数码防伪标准下载站GB/T12778一2008前言本标准修改采用ATME23-02金属材料缺口试样冲击试验标准方法第9章和附录中A6部分中的相关内容。本标准代替GB/T127781991金属夏比冲击断口测定方法。本标准与GB/T12778-1991相比主要变化如下：一结构上的部分章节进行了调整：增加了“试验设备及仪器”一章；删除了原标准中“利川低倍显微镜等光学仪器测量晶状区面积”部分；增加了附求A“韧性断面率的测定”。本标准附录A是资料性附录。本标准由中国船舶重工集团公司提出。本标准由全国海洋船标准化技术委员会船用材料应用工艺分技术委员会归口。本标准起草单位：中国船航重工集闭公司第七二五研究所、北京航空航天大学、武昌造船厂、江南造船厂、人连造船厂。本标准上要起草人：白杰、唐振廷、叶宏德、袁德辉、沈权、安丽君、陈庆垒、张欣耀。本标准所代袜标准的历次版本发布情况为：-GB/T12778-1991.1标准下载站GB/T12778-2008100%90%80%示示示，元岸干(1170%60%50%40%30%20%10%0%图3冲击试样纤维断面率示意图6.2.2游标卡尺测定法按断口上晶状区的形状，若能归类成矩形、梯形时（图4），可用游标卡尺测出相应尺寸，直接查表1得到纤维断面率。若断口上晶状部分形状不规则时，可规类成若干个正方形、平行四边形、三角形或梯形等，再测量相应尺寸，计算其总面积，然后用公式(1)或公式(2)分别算出晶状断面率或纤维断面率。
